基于FPGA的扩频信号及BPSK调制信号产生VHDL代码ISE仿真

名称：基于FPGA的扩频信号及BPSK调制信号产生VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

扩频信号及BPSK调制信号产生

通过此次课程设计，使同学们可以掌握扩频信号产生机理，掌握ISE软件的使用方法，了解基于FPGA的数字电路设计和开发方法。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

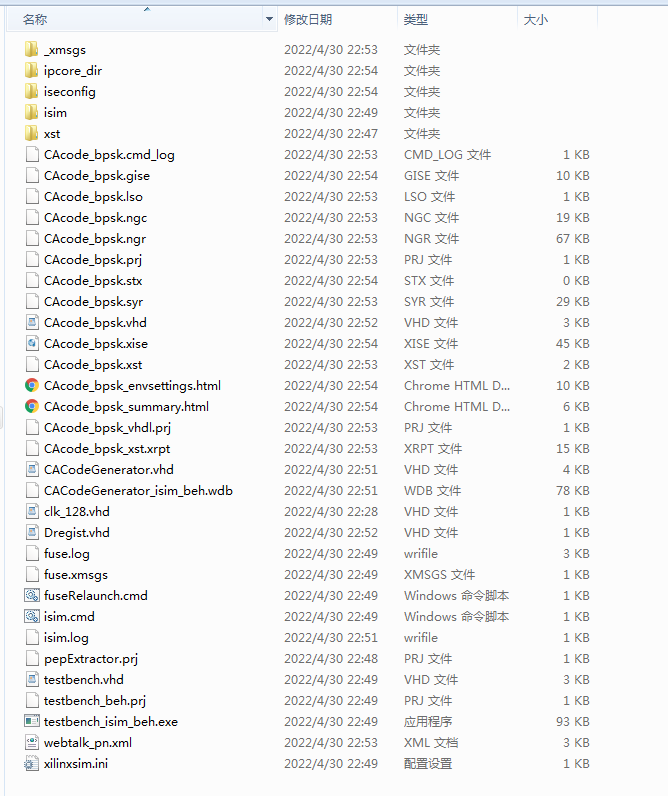

1.工程文件

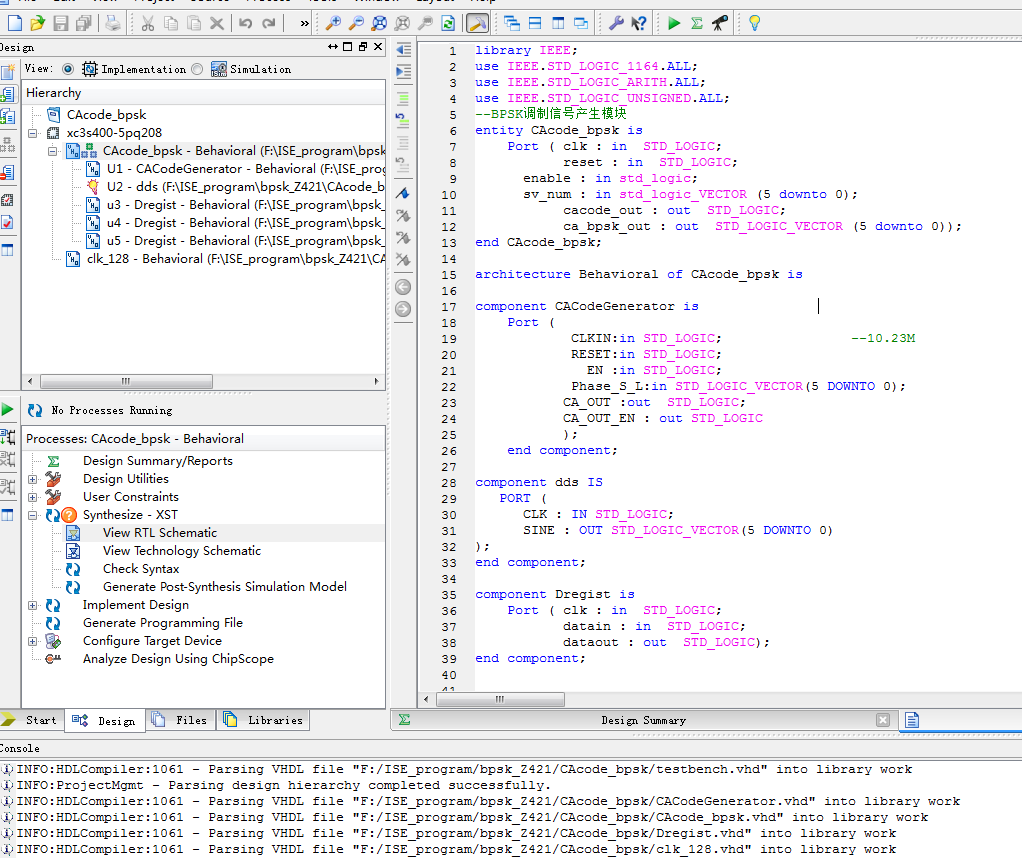

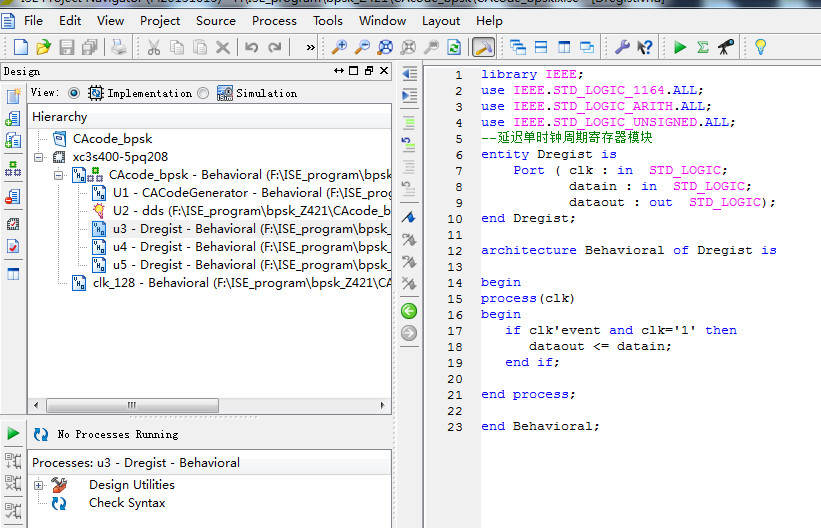

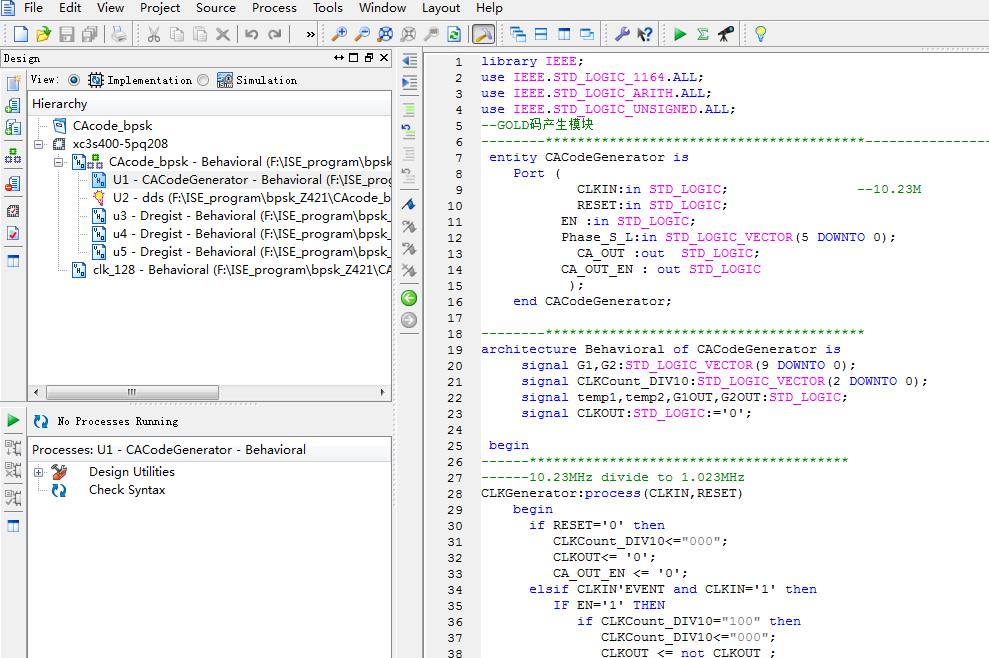

2.程序文件

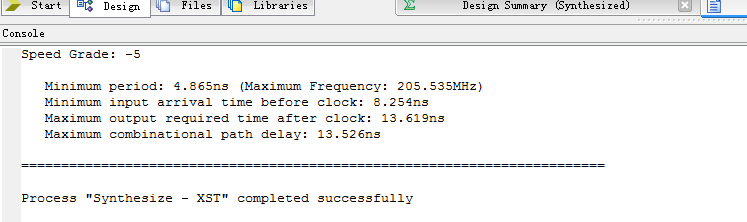

3.程序编译

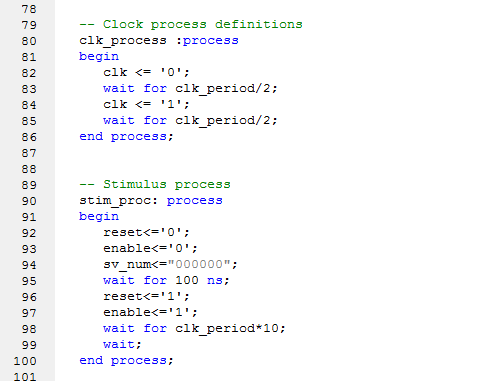

4.Testbench

5.仿真图

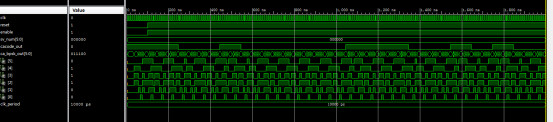

整体仿真图

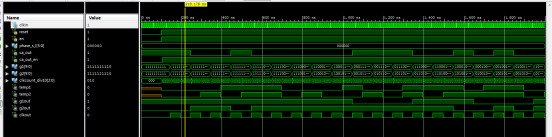

GOLD码产生模块仿真图

DDS模块仿真图

延迟单时钟周期寄存器模块仿真图

部分代码展示:

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
--BPSK调制信号产生模块
entity CAcode_bpsk is
    Port ( clk : in  STD_LOGIC;
           reset : in  STD_LOGIC;
   enable : in std_logic;
   sv_num : in std_logic_VECTOR (5 downto 0);
           cacode_out : out  STD_LOGIC;
           ca_bpsk_out : out  STD_LOGIC_VECTOR (5 downto 0));
end CAcode_bpsk;
architecture Behavioral of CAcode_bpsk is
component CACodeGenerator is
 Port (
         CLKIN:in STD_LOGIC;                --10.23M
         RESET:in STD_LOGIC;
  EN :in STD_LOGIC;
           Phase_S_L:in STD_LOGIC_VECTOR(5 DOWNTO 0);
        CA_OUT :out  STD_LOGIC;
  CA_OUT_EN : out STD_LOGIC
  );
    end component;
component dds IS
   PORT (
      CLK : IN STD_LOGIC;
      SINE : OUT STD_LOGIC_VECTOR(5 DOWNTO 0)
);
end component;
component Dregist is
    Port ( clk : in  STD_LOGIC;
           datain : in  STD_LOGIC;
           dataout : out  STD_LOGIC);
end component;
signal ca_out_en : std_logic;
signal ca_out : std_logic;
signal sine_out : std_logic_vector(5 downto 0);
signal clk_128_out_a : std_logic;
signal ca_out1 :std_logic;
signal ca_out2 :std_logic;
signal ca_out3 :std_logic;
begin
cacode_out <= ca_out;
U1 : CACodeGenerator
 Port  map (
         CLKIN=>clk,                --10.23M
         RESET=>reset,
  EN => enable,
           Phase_S_L=> sv_num,
        CA_OUT =>ca_out,
  CA_OUT_EN => ca_out_en
  );
U2 : dds
port map(
     clk => clk,
  sine => sine_out
  );
 u3 : Dregist
 port map(
     clk => clk,
  datain => ca_out,
  dataout => ca_out1
  );
