基于FPGA的彩灯控制器设计Verilog代码VIVADO仿真

名称：基于FPGA的彩灯控制器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

彩灯控制器

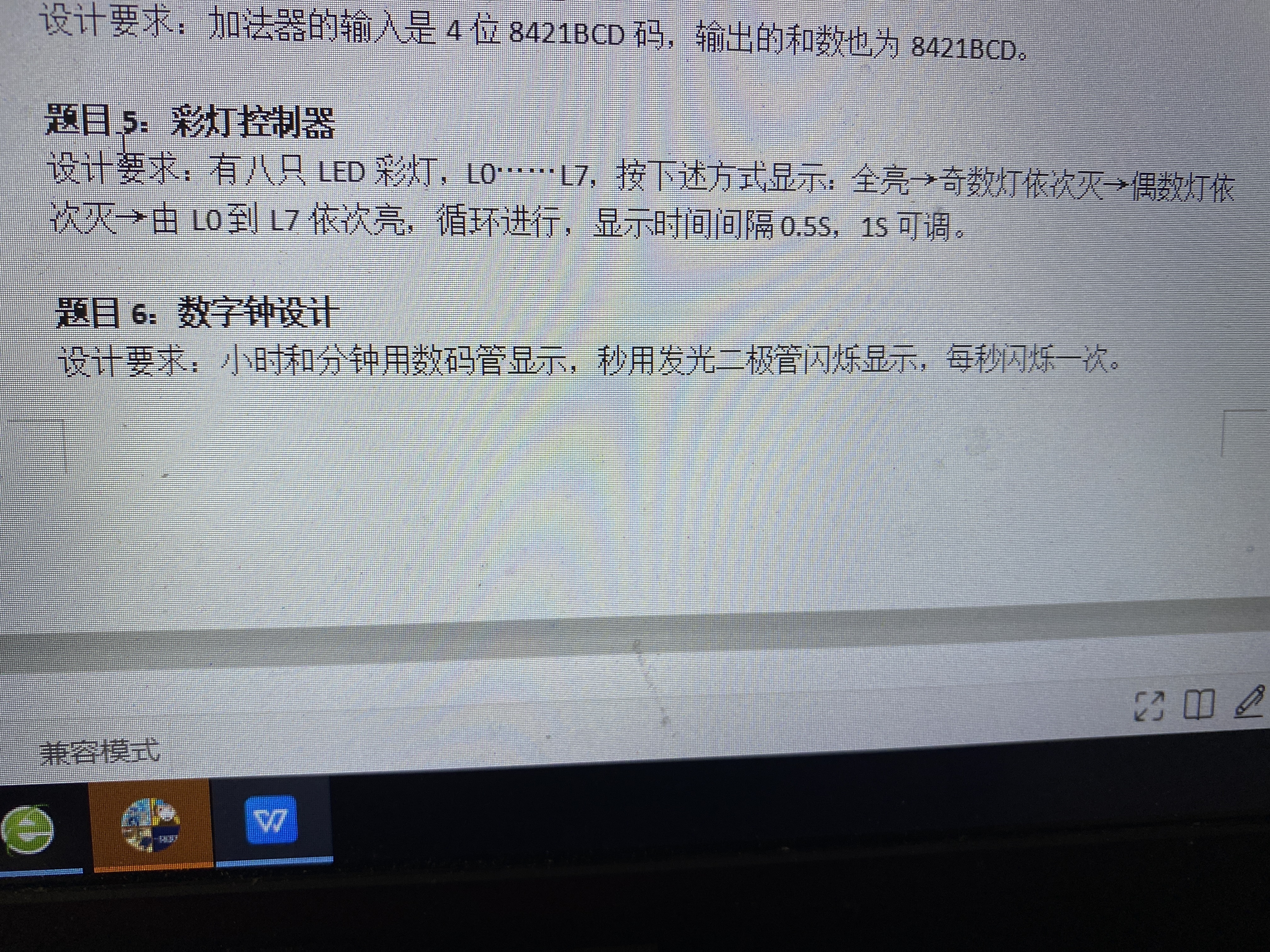

设计要求:有八只LED彩灯,L0....L7,按下述方式显示:全亮→奇数灯依次灭→偶数灯依

次灭→由L0到L7依次亮,循环进行,显示时间间隔0.5S,1S可调。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 工程文件

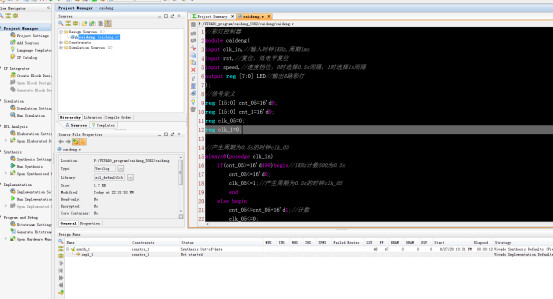

2. 程序文件

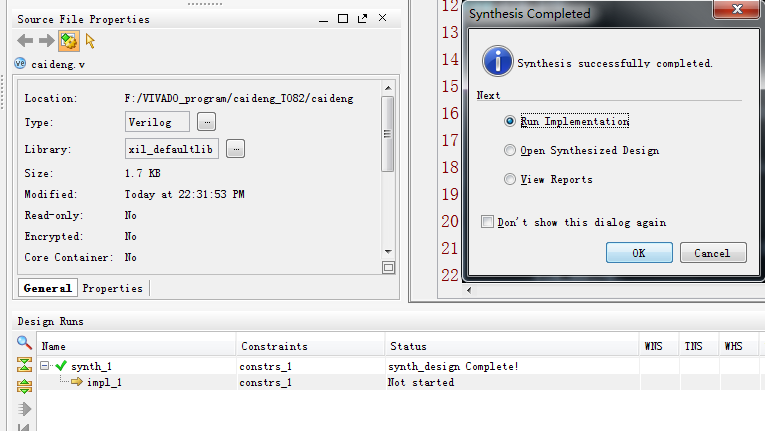

3. 程序编译

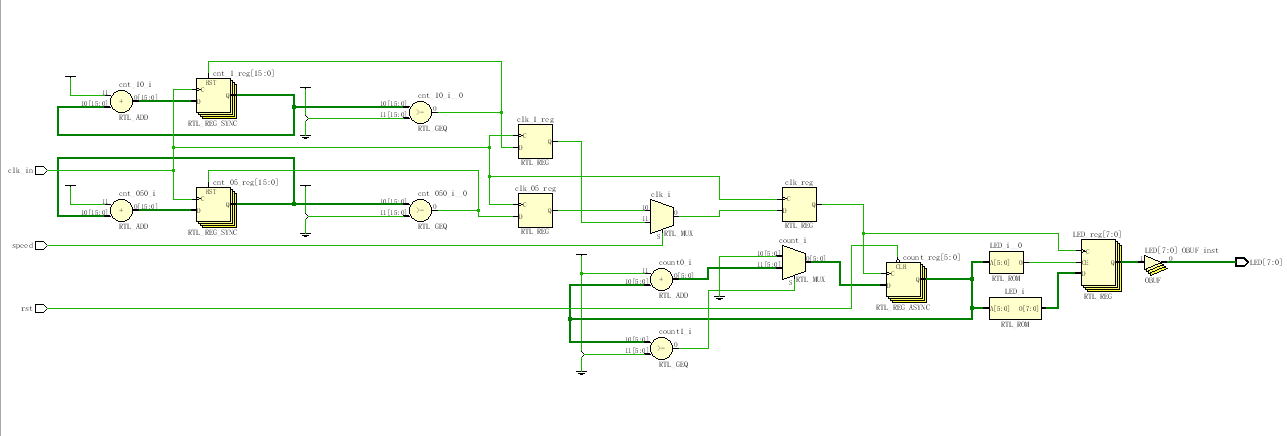

4. RTL图

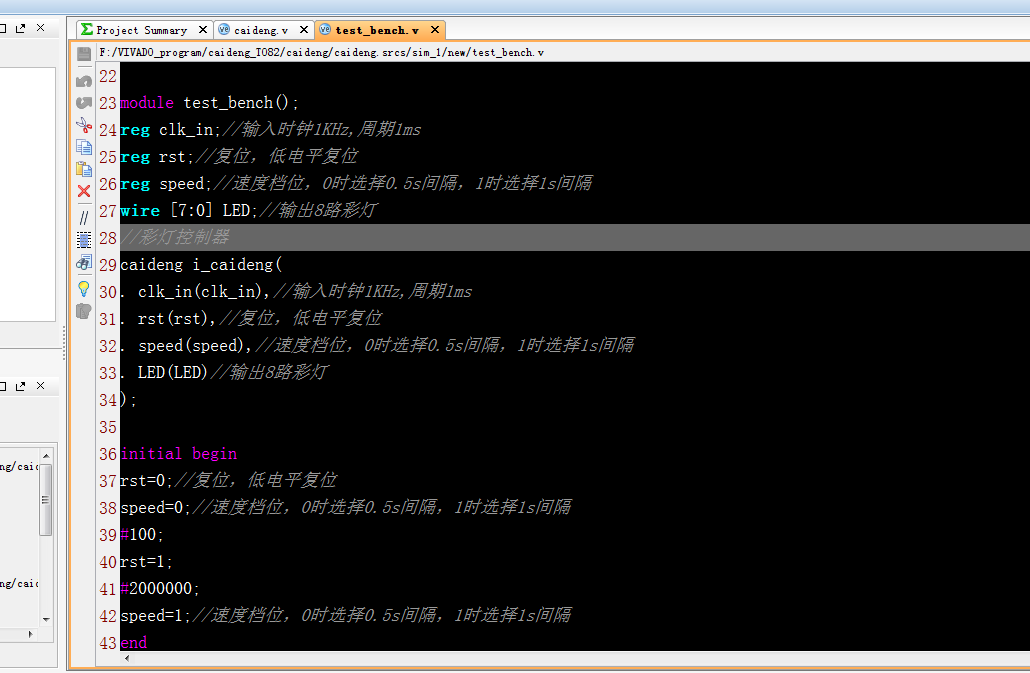

5. Testbench

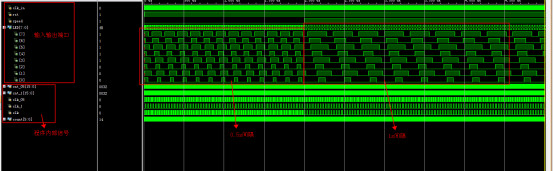

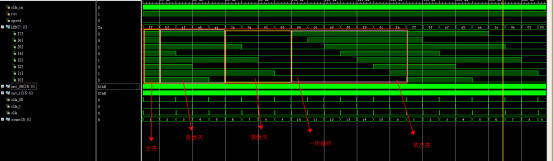

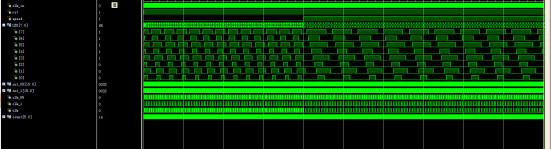

6. 仿真图

部分代码展示:

//彩灯控制器
module caideng(
input clk_in,//输入时钟1KHz,周期1ms
input rst,//复位，低电平复位
input speed,//速度档位，0时选择0.5s间隔，1时选择1s间隔
output reg [7:0] LED//输出8路彩灯
);
//信号定义
reg [15:0] cnt_05=16'd0;
reg [15:0] cnt_1=16'd0;
reg clk_05=0;
reg clk_1=0;
//产生周期为0.5s的时钟clk_05
always@(posedge clk_in)
if(cnt_05>=16'd499)begin//1KHz计数500为0.5s
cnt_05<=16'd0;
clk_05<=1;//产生周期为0.5s的时钟clk_05
end
else begin
cnt_05<=cnt_05+16'd1;//计数
clk_05<=0;
end
//产生周期为1s的时钟clk_1
always@(posedge clk_in)
if(cnt_1>=16'd999)begin//1KHz计数1000为1s
cnt_1<=16'd0;
clk_1<=1;//产生周期为1s的时钟clk_1
end
else begin
cnt_1<=cnt_1+16'd1;//计数
clk_1<=0;
end
