基于FPGA的cordic IP核设计Verilog代码VIVADO仿真

名称：基于FPGA的cordic IP核设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：cordic IP核设计及仿真

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

cordic仿真文档.doc

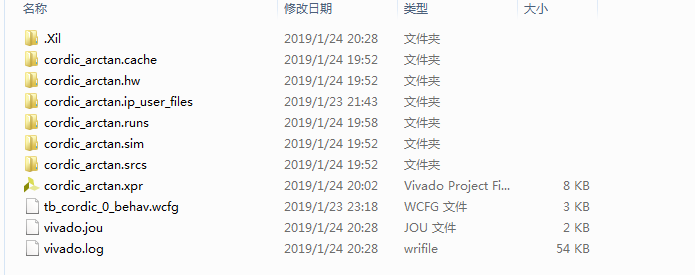

1、工程文件

2、程序文件

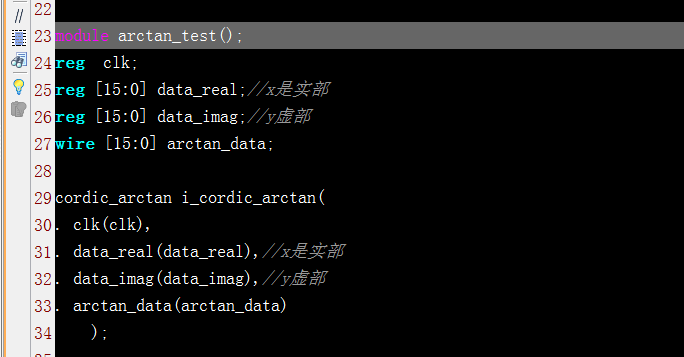

3、Testbench

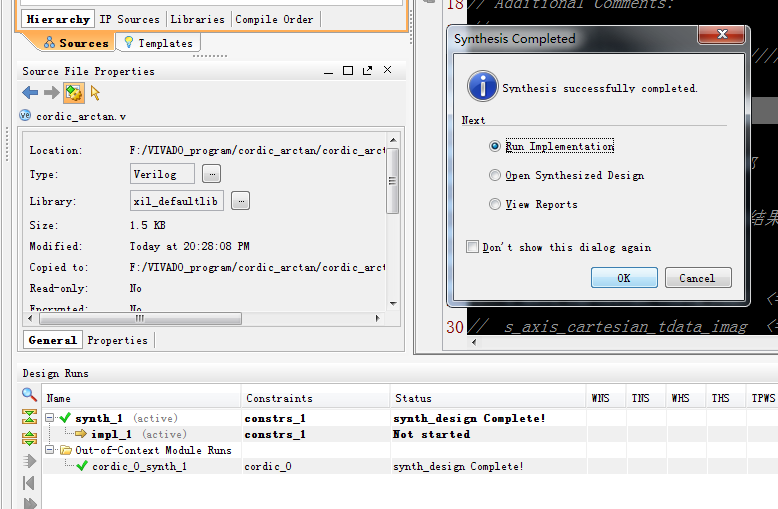

4、工程编译

5、程序仿真

Input：x+y*i

求arctan（y，x）

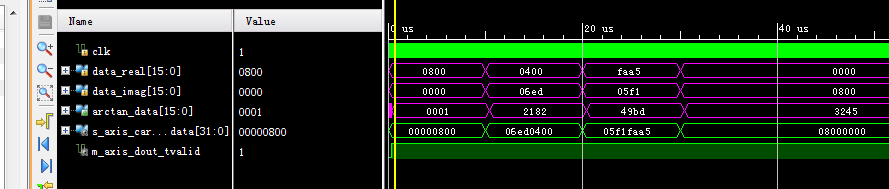

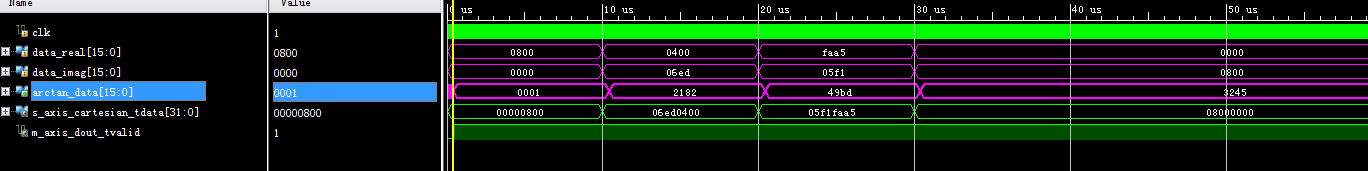

仿真图分析：

1.

输入数据格式：第1位为符号位，第2位为整数位，其余为小数位

输出数据格式：第1位为符号位，第2、3位为整数位，其余为小数位

实部x=16’h0400=0000010000000000=00.00010000000000=0.0625

虚部y=16’h06ed=0000011011101101=00.00011011101101=0.1082

仿真结果arctan_data=16’h2182=0010000110000010=001.0000110000010=1.04712

atan2(y,x)是matlab中用于求反正切的函数

使用matlab验证计算如下，与仿真结果一直，计算正确

2.

实部x=32’hfaa5=111110*********1=11.11101010100101

实部为负数，取反加1

not(111110*********1)+1=0000010101011011=00.00010101011011=0.08368

故实部x=-0.08368

虚部y=32’h05f1=0000010111110001=00.00010111110001=0.09283

仿真结果arctan_data=16’=010*********

使用matlab验证计算如下，与仿真结果一直，计算正确

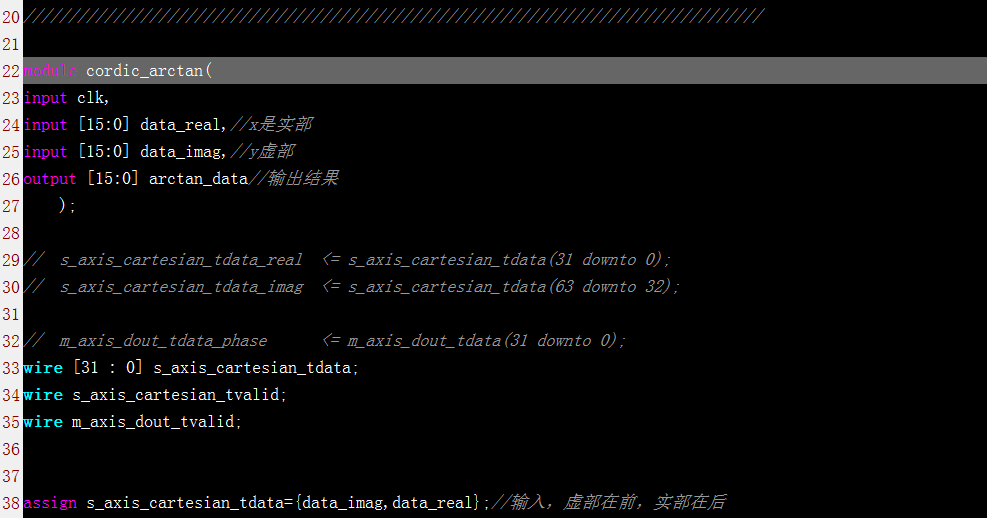

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2019/01/23 21:40:34
// Design Name:
// Module Name: cordic_arctan
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module cordic_arctan(
input clk,
input [15:0] data_real,//x是实部
input [15:0] data_imag,//y虚部
output [15:0] arctan_data//输出结果
    );
//  s_axis_cartesian_tdata_real  <= s_axis_cartesian_tdata(31 downto 0);
//  s_axis_cartesian_tdata_imag  <= s_axis_cartesian_tdata(63 downto 32);
//  m_axis_dout_tdata_phase      <= m_axis_dout_tdata(31 downto 0);
wire [31 : 0] s_axis_cartesian_tdata;
wire s_axis_cartesian_tvalid;
wire m_axis_dout_tvalid;
assign s_axis_cartesian_tdata={data_imag,data_real};//输入，虚部在前，实部在后
assign s_axis_cartesian_tvalid=1;//valid保持为1，即保持有效

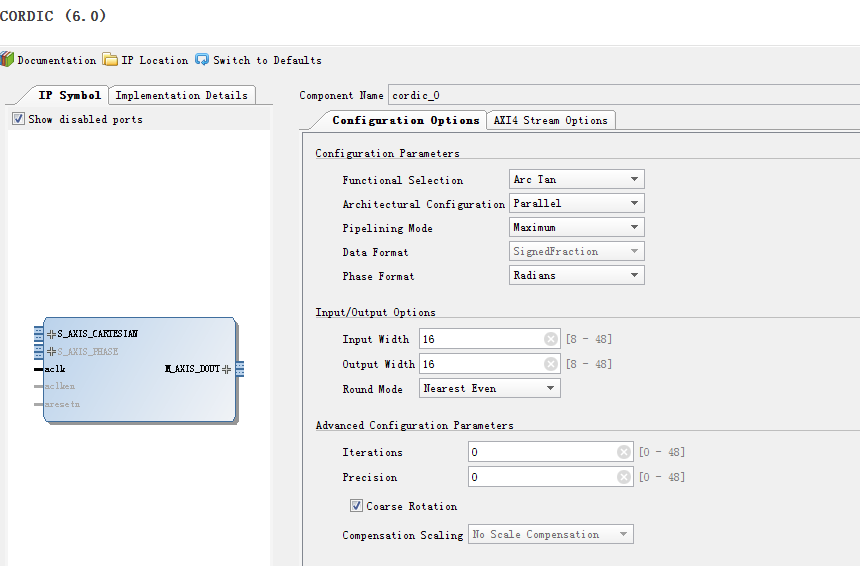

//调用cordic

代码文件（付费下载）：
