基于FPGA的MIPS处理器中32-bit算术逻辑单元（ALU）Verilog代码VIVADO仿真

名称：基于FPGA的MIPS处理器中32-bit算术逻辑单元（ALU）Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

MIPS处理器中32-bit算术逻辑单元（ALU）

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

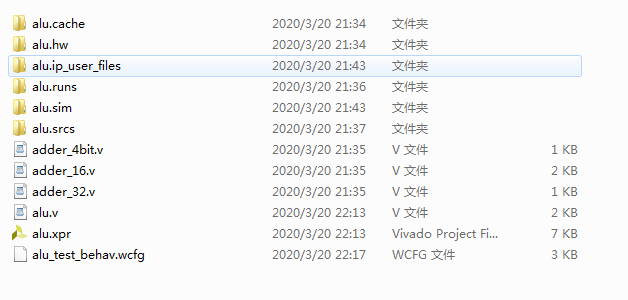

1. 工程文件

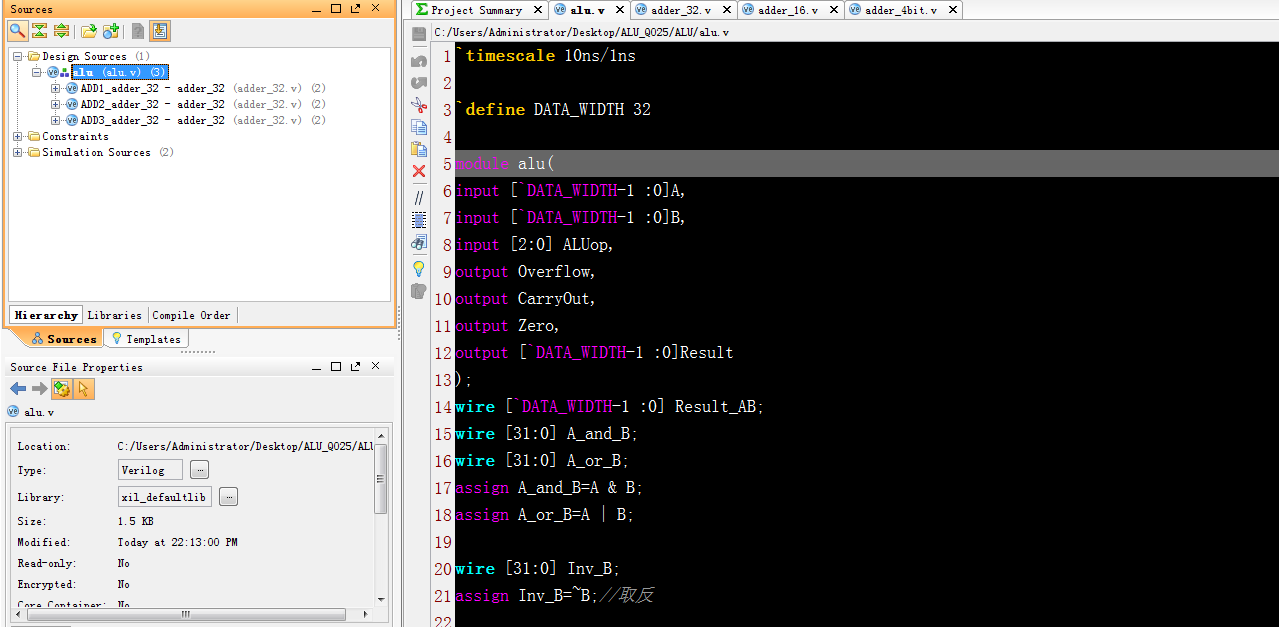

2. 程序文件

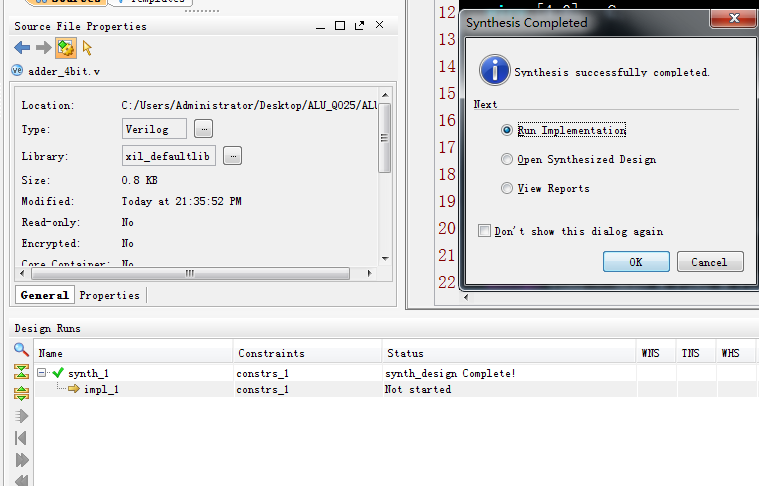

3. 程序编译

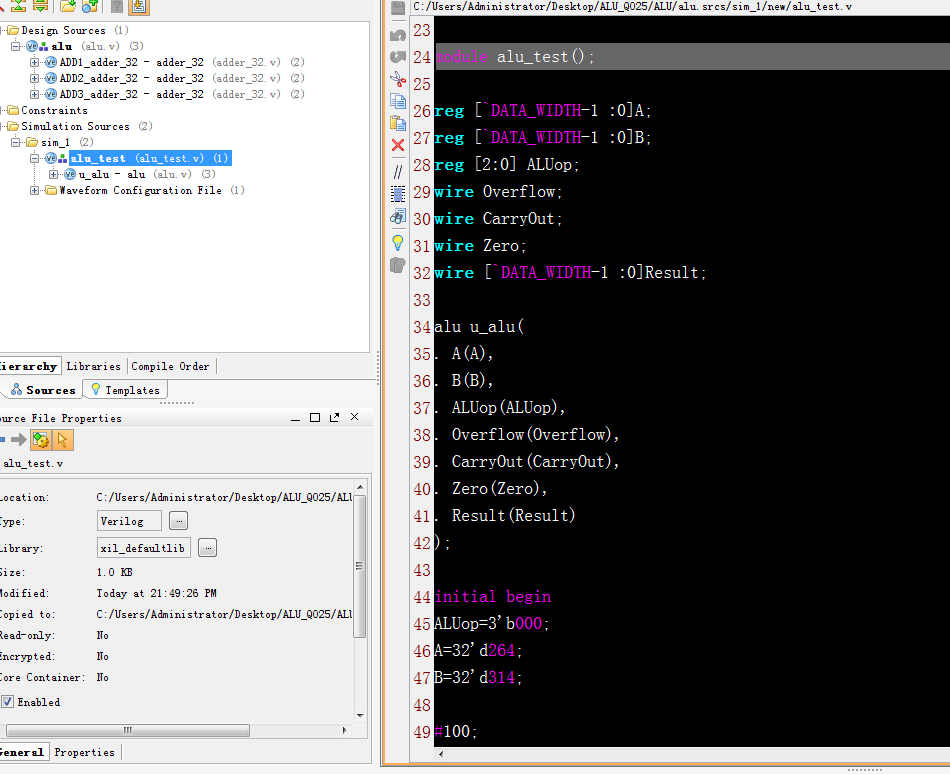

4. Testbench

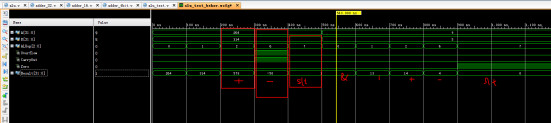

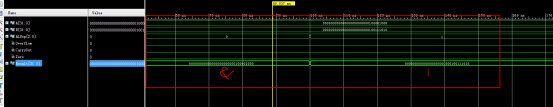

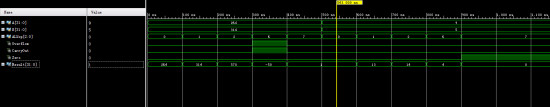

5. 仿真图

部分代码展示:

`timescale 10ns/1ns
`define DATA_WIDTH 32
module alu(
input [`DATA_WIDTH-1 :0]A,
input [`DATA_WIDTH-1 :0]B,
input [2:0] ALUop,
output Overflow,
output CarryOut,
output Zero,
output [`DATA_WIDTH-1 :0]Result
);
wire [`DATA_WIDTH-1 :0] Result_AB;
wire [31:0] A_and_B;
wire [31:0] A_or_B;
assign A_and_B=A & B;
assign A_or_B=A | B;
wire [31:0] Inv_B;
assign Inv_B=~B;//取反
wire [31:0] sub_B;//取反后加1
//32位加法器
adder_32 ADD1_adder_32(
.adder_A(Inv_B),
.adder_B(32'd1), //+1
.CIN(1'd0),
.COUT(),
.S(sub_B)
);
wire [31:0] A_add_B;
wire [31:0] A_sub_B;
wire COUT_add;
wire COUT_sub;
//32位加法器
adder_32 ADD2_adder_32(
.adder_A(A),
.adder_B(B), //A+B
.CIN(1'd0),
.COUT(COUT_add),
.S(A_add_B)
);
//32位加法器
adder_32 ADD3_adder_32(
.adder_A(A),
.adder_B(sub_B), //A-B
.CIN(1'd0),
.COUT(COUT_sub),
.S(A_sub_B)
);
