基于FPGA的DDS IP核设计Verilog代码VIVADO仿真

名称：基于FPGA的DDS IP核设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：基于DDS的IP核，设计产生2路正弦波，并将2路正弦波叠加，输出叠加后波形

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

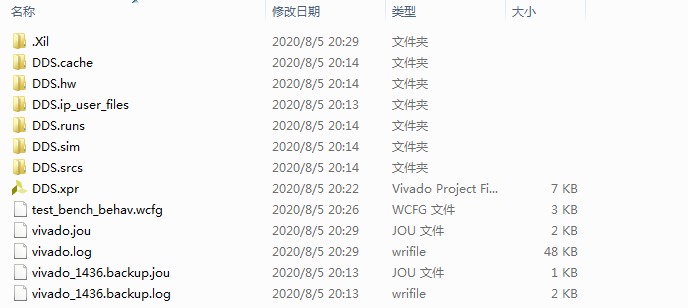

1. 工程文件

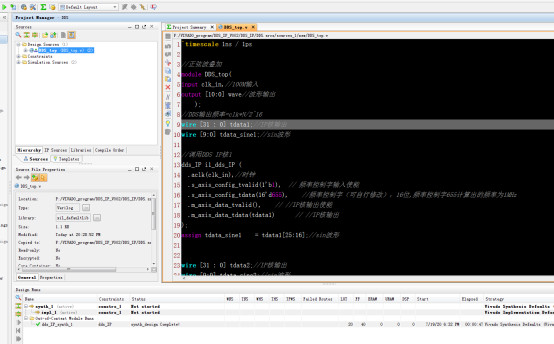

2. 程序文件

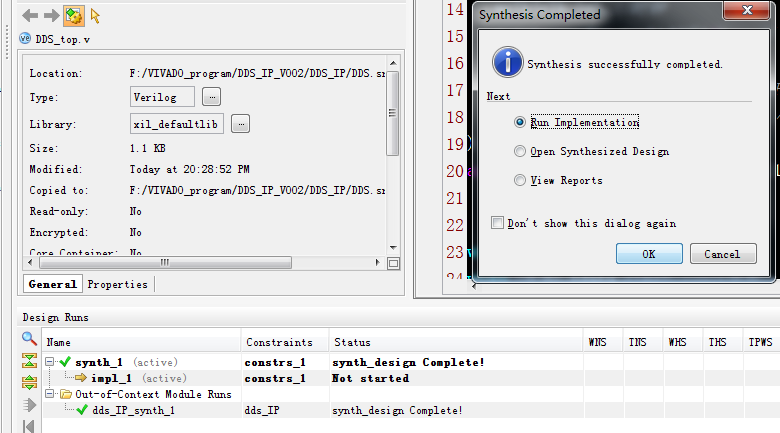

3. 程序编译

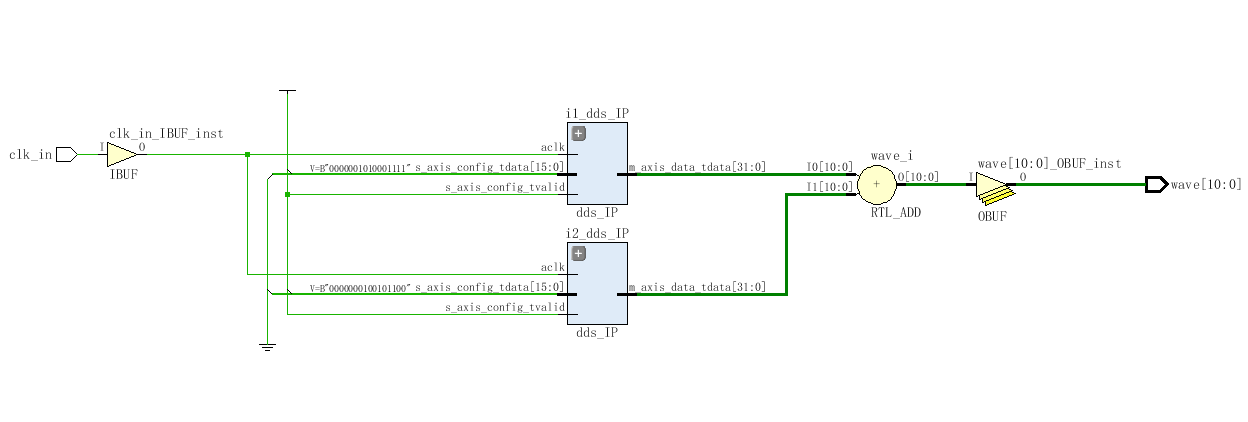

4. RTL图

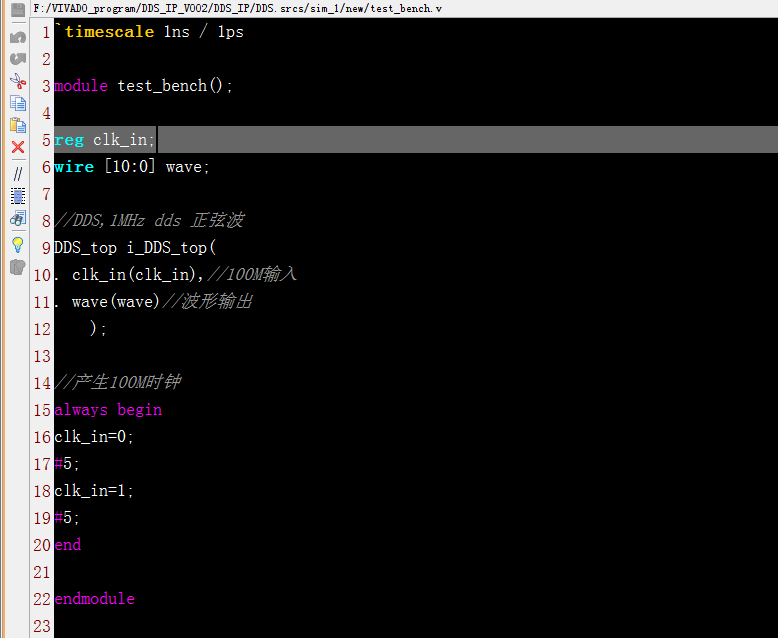

5. Testbench

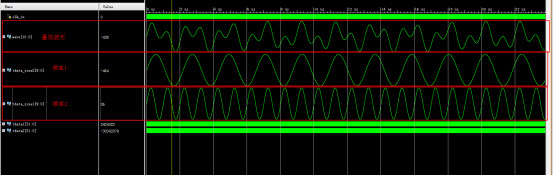

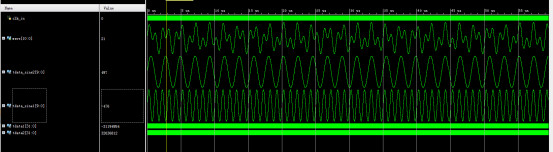

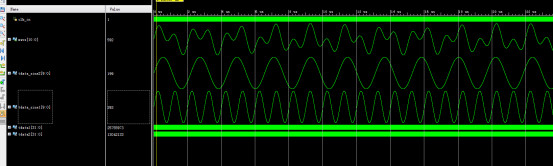

6. 仿真图

部分代码展示:

`timescale 1ns / 1ps
//正弦波叠加
module DDS_top(
input clk_in,//100M输入
output [10:0] wave//波形输出
    );
//DDS输出频率=clk*N/2^16
wire [31 : 0] tdata1;//IP核输出
wire [9:0] tdata_sine1;//sin波形
//调用DDS IP核1
dds_IP i1_dds_IP (
  .aclk(clk_in),//时钟
  .s_axis_config_tvalid(1'b1),  // 频率控制字输入使能
  .s_axis_config_tdata(16'd655),    //频率控制字（可自行修改），16位,频率控制字655计算出的频率为1MHz
  .m_axis_data_tvalid(),    // //IP核输出使能
  .m_axis_data_tdata(tdata1)      // //IP核输出
);
assign tdata_sine1    = tdata1[25:16];//sin波形
wire [31 : 0] tdata2;//IP核输出
wire [9:0] tdata_sine2;//sin波形
//调用DDS IP核2
dds_IP i2_dds_IP (
  .aclk(clk_in),//时钟
  .s_axis_config_tvalid(1'b1),  // 频率控制字输入使能
  .s_axis_config_tdata(16'd300),    //频率控制字（可自行修改），16位,频率控制字300计算出的频率为457.7KHz
  .m_axis_data_tvalid(),    // //IP核输出使能
  .m_axis_data_tdata(tdata2)      // //IP核输出
);
assign tdata_sine2    = tdata2[25:16];//sin波形
assign wave=$signed(tdata_sine1)+$signed(tdata_sine2)
