基于FPGA的调用IP核实现128和512点FFT设计Verilog代码VIVADO仿真

名称：基于FPGA的调用IP核实现128和512点FFT设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：调用IP核实现128和512点FFT

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

设计文档.doc

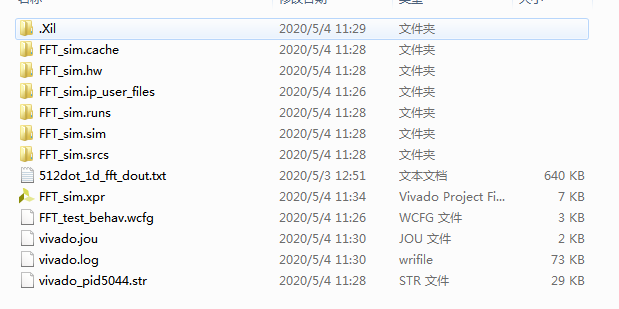

1. 工程文件

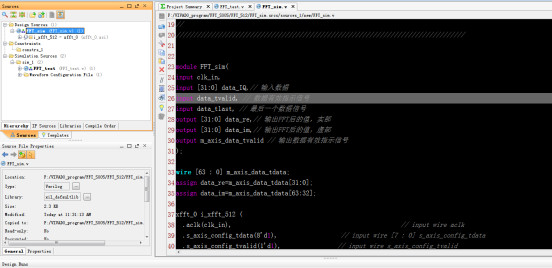

2. 程序文件

128点

512点

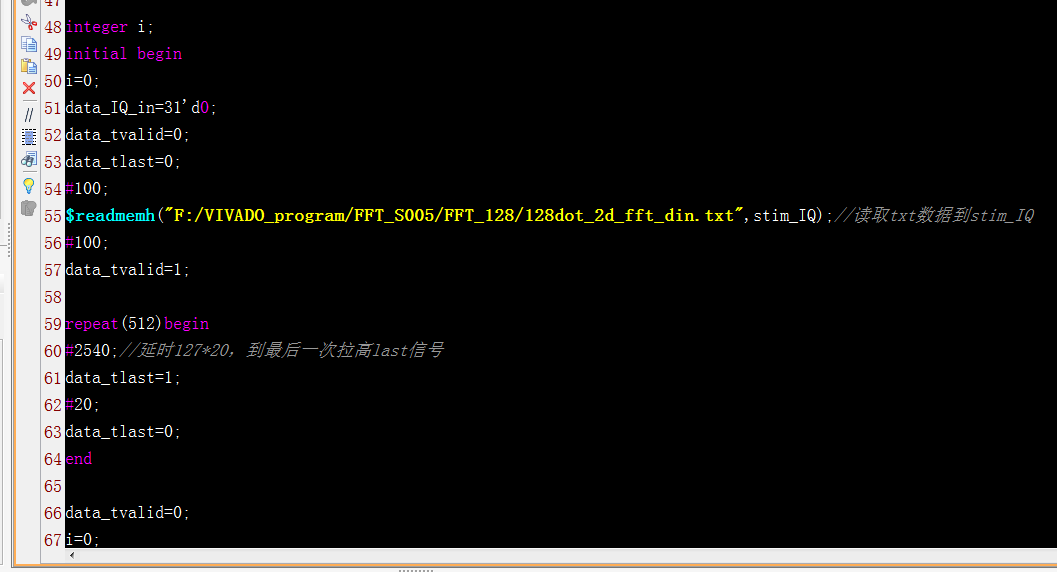

3. Testbench

128点

512点

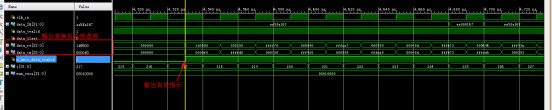

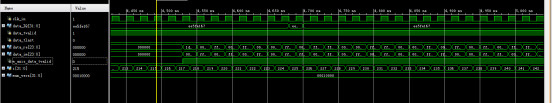

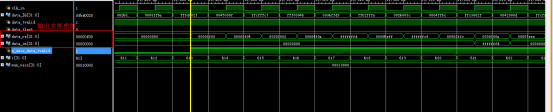

4. 仿真图

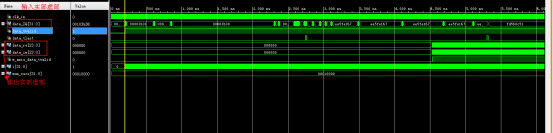

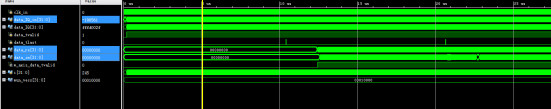

128点仿真图

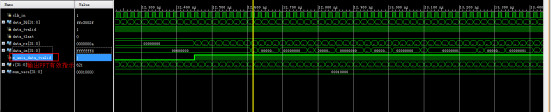

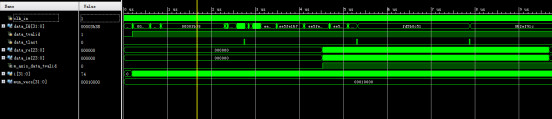

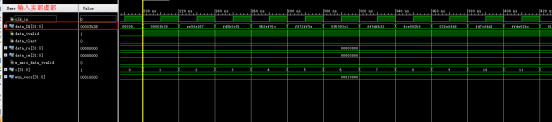

512点仿真图

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2020/04/17 23:17:51
// Design Name:
// Module Name: FFT_8192
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module FFT_sim(
input clk_in,
input [31:0] data_IQ,// 输入数据
input data_tvalid, // 数据有效指示信号
input data_tlast, // 最后一个数据信号
output [23:0] data_re,// 输出FFT后的值，实部
output [23:0] data_im,// 输出FFT后的值，虚部
output m_axis_data_tvalid // 输出数据有效指示信号
);
wire [47 : 0] m_axis_data_tdata;
assign data_re=m_axis_data_tdata[23:0];
assign data_im=m_axis_data_tdata[47:24];
xfft_0 i_xfft_128 (
  .aclk(clk_in),                                                // input wire aclk
  .s_axis_config_tdata(8'd1),                  // input wire [7 : 0] s_axis_config_tdata
  .s_axis_config_tvalid(1'd1),                // input wire s_axis_config_tvalid
  .s_axis_config_tready(),                // output wire s_axis_config_tready
  .s_axis_data_tdata(data_IQ),                      // 输入I,Q数据
  .s_axis_data_tvalid(data_tvalid),                    // 数据有效指示信号
  .s_axis_data_tready(),                    // output wire s_axis_data_tready
  .s_axis_data_tlast(data_tlast),                      // 最后一个数据信号
  .m_axis_data_tdata(m_axis_data_tdata),                      // 输出FFT后的值，包括实部虚部
  .m_axis_data_tvalid(m_axis_data_tvalid),                    // 输出数据有效指示信号
  .m_axis_data_tready(1'b1),                    // input wire m_axis_data_tready
  .m_axis_data_tlast(),                      // output wire m_axis_data_tlast
  .event_frame_started(),                  // output wire event_frame_started
  .event_tlast_unexpected(),            // output wire event_tlast_unexpected
  .event_tlast_missing(),                  // output wire event_tlast_missing
  .event_status_channel_halt(),      // output wire event_status_channel_halt
  .event_data_in_channel_halt(),
