SRAM的设计Verilog代码VIVADO仿真

名称：SRAM的设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

SRAM的设计

256×32的SRAM的设计,位宽32bit，深度256

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

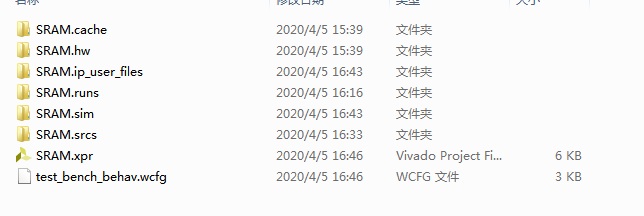

1. 工程文件

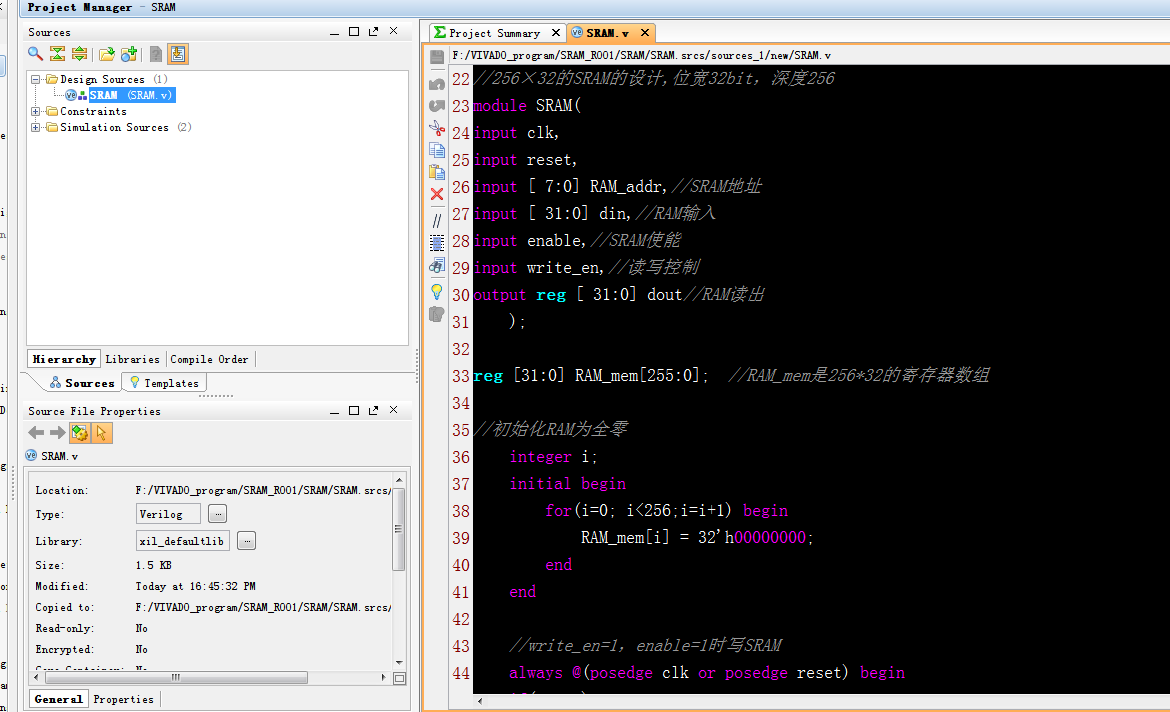

2. 程序文件

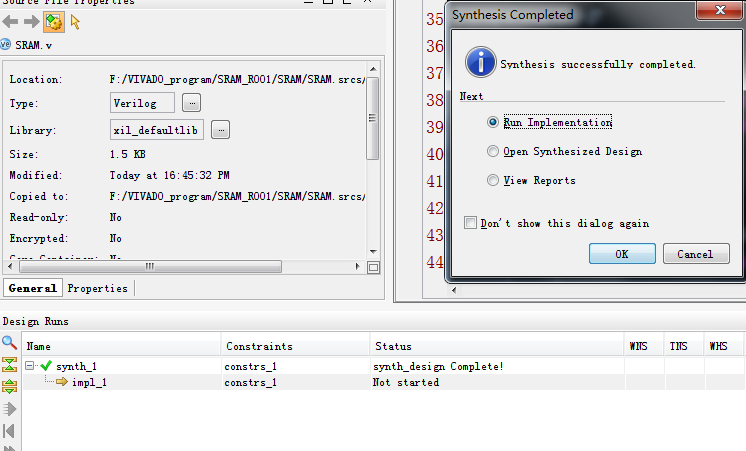

3. 程序编译

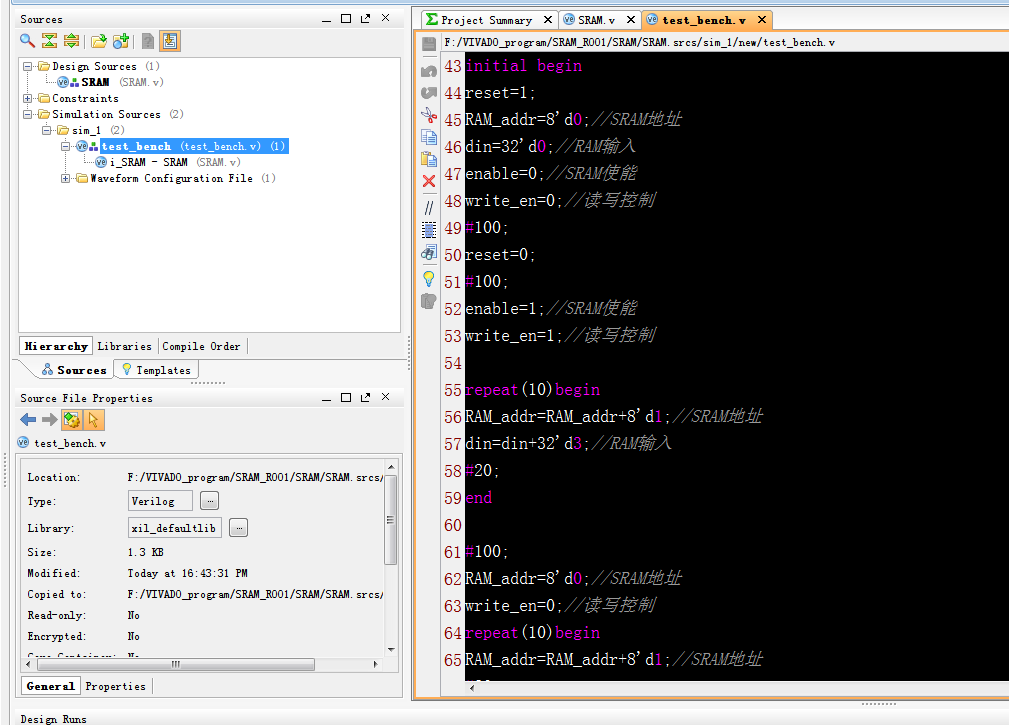

4. Testbench

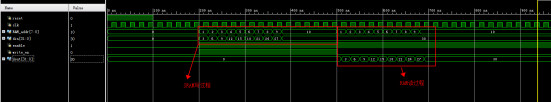

5. 仿真图

往地址1~10分别写了3,6,9,12,15,18,21,24,27,30，读数时对应地址读出来的数据与写入一致，仿真正确

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2020/04/05 15:44:04
// Design Name:
// Module Name: SRAM
// Project Name:
// Target Devienables:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
//256×32的SRAM的设计,位宽32bit，深度256
module SRAM(
input clk,
input reset,
input [ 7:0] RAM_addr,//SRAM地址
input [ 31:0] din,//RAM输入
input enable,//SRAM使能
input write_en,//读写控制
output reg [ 31:0] dout//RAM读出
    );

reg [31:0] RAM_mem[255:0];  //RAM_mem是256*32的寄存器数组
//初始化RAM为全零
    integer i;
    initial begin
        for(i=0; i<256;i=i+1) begin
            RAM_mem[i] = 32'h00000000;
        end
    end
//write_en=1，enable=1时写SRAM
    always @(posedge clk or posedge reset) begin
    if(reset)
        for(i=0; i<256;i=i+1) begin
            RAM_mem[i] = 32'h00000000;//复位清零
        end
