时钟同步状态机设计Verilog代码VIVADO仿真

名称：时钟同步状态机设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

设计一个具有2个输入(A和B)、1个输出(Z)的时钟同步状态机,Z为1的条件为

(1)在前两个脉冲触发沿上,A的值相同;或者

(2)从上一次第1个条件为真起,B在前两个脉冲触发沿上的值也相同。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

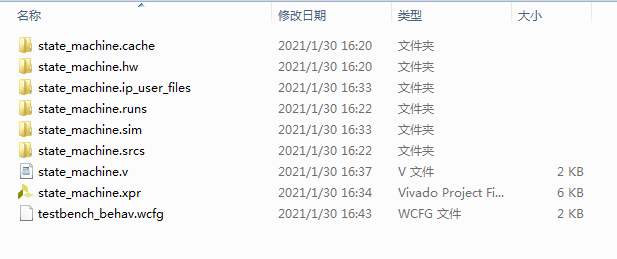

1. 工程文件

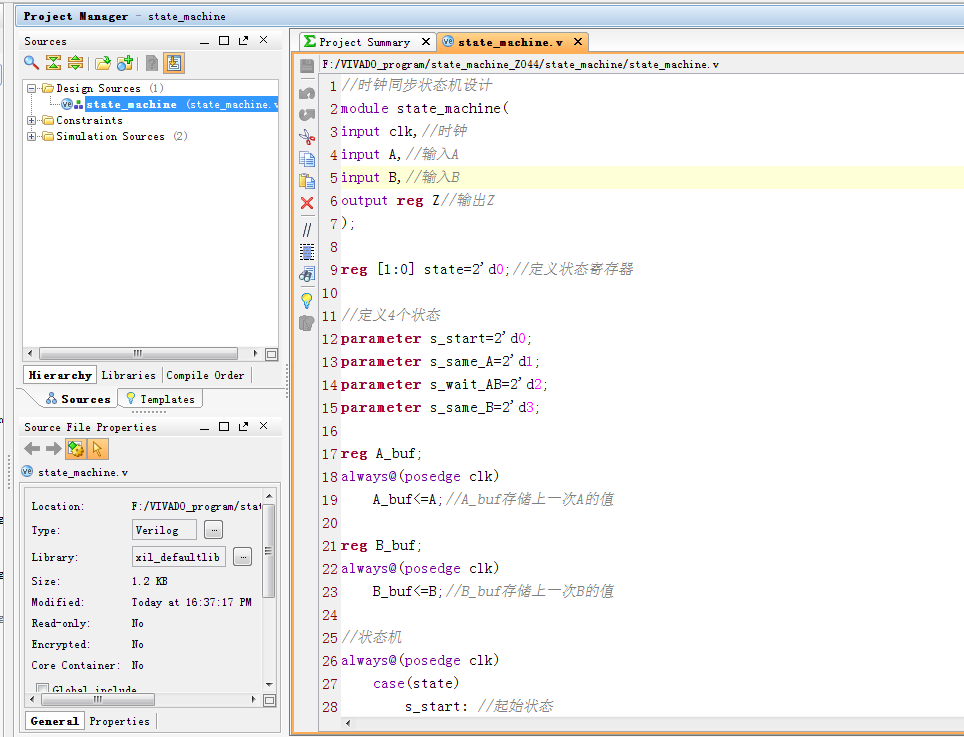

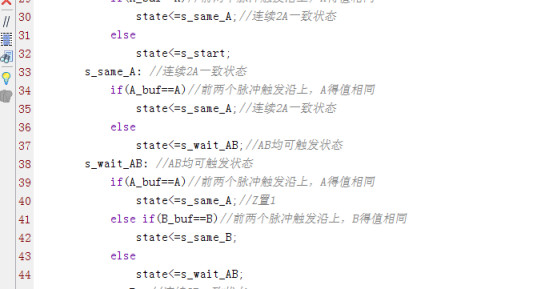

2. 程序文件

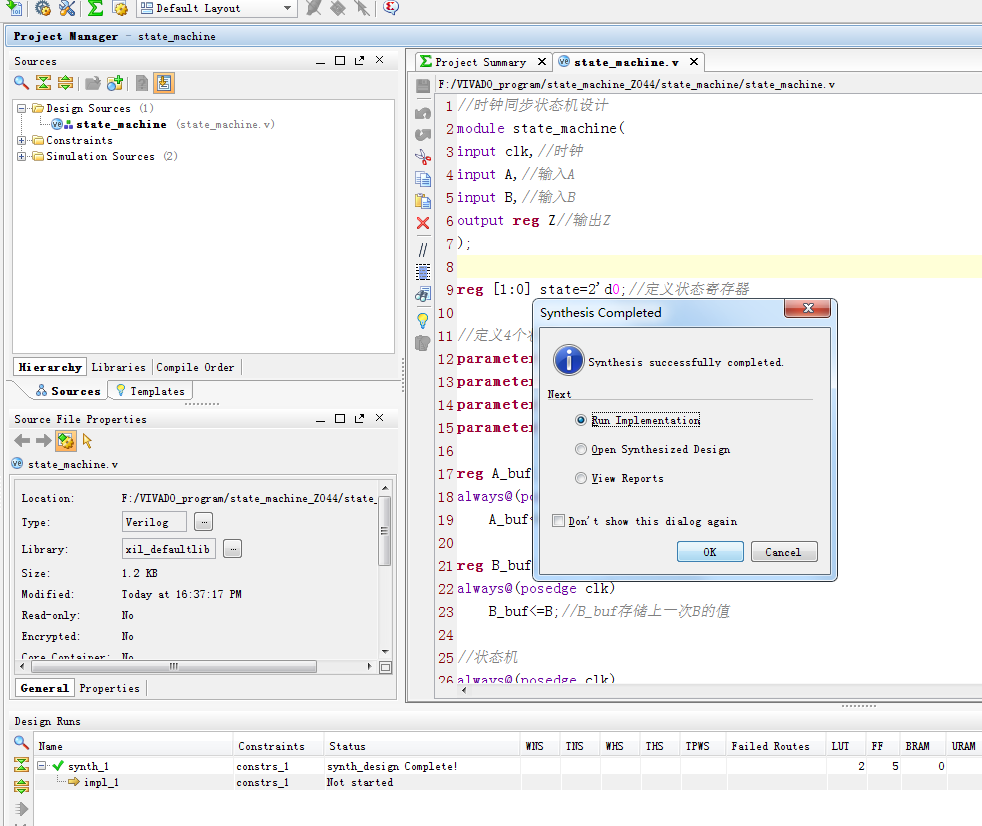

3. 程序编译

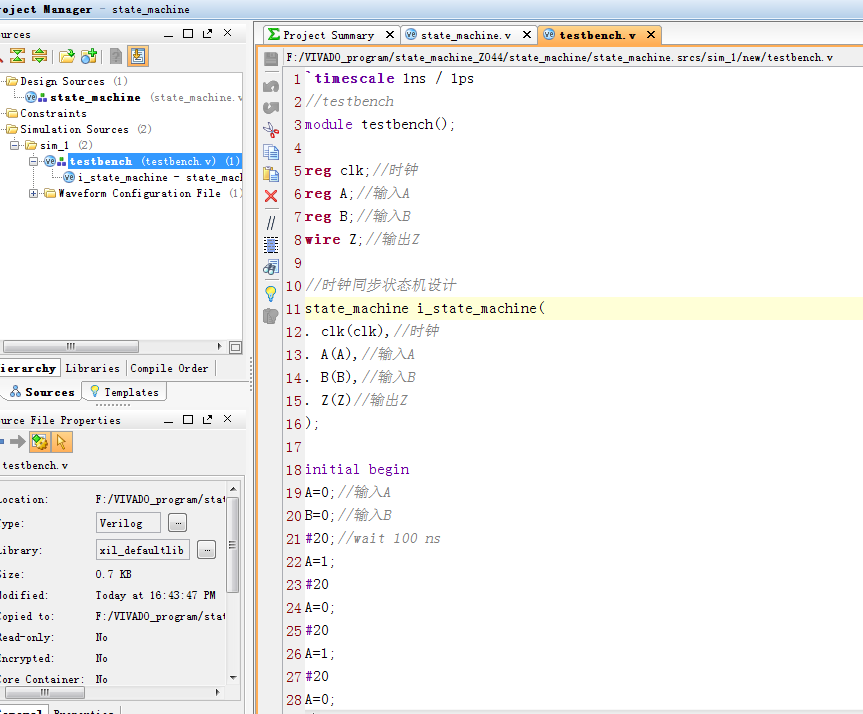

4. Testbench

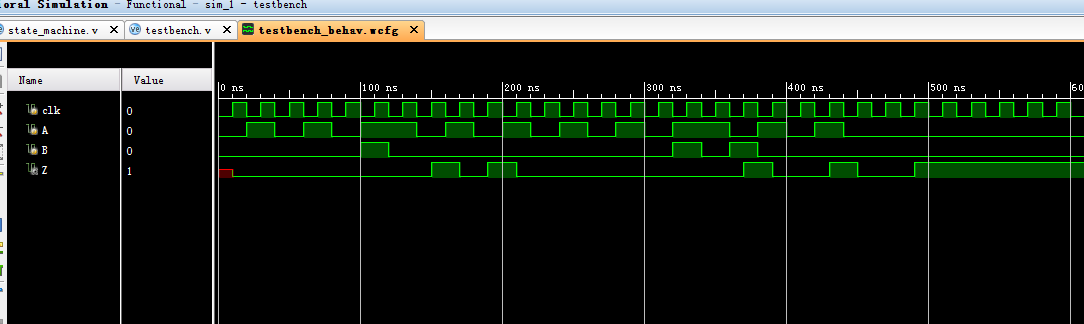

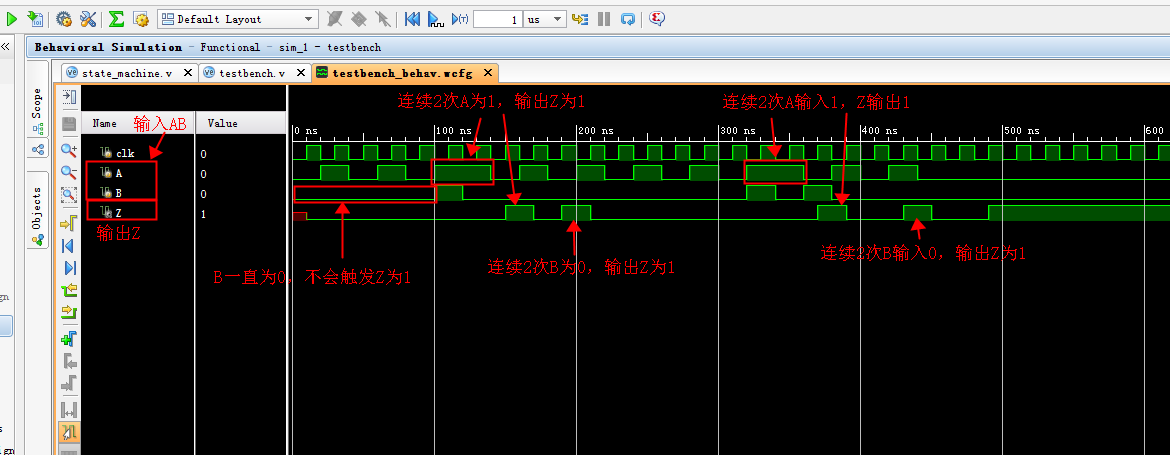

5. 仿真图

部分代码展示:

//时钟同步状态机设计
module state_machine(
input clk,//时钟
input A,//输入A
input B,//输入B
output reg Z//输出Z
);
reg [1:0] state=2'd0;//定义状态寄存器
//定义4个状态
parameter s_start=2'd0;
parameter s_same_A=2'd1;
parameter s_wait_AB=2'd2;
parameter s_same_B=2'd3;
reg A_buf;
always@(posedge clk)
A_buf<=A;//A_buf存储上一次A的值
reg B_buf;
always@(posedge clk)
B_buf<=B;//B_buf存储上一次B的值
