交通灯控制电路设计Verilog代码VIVADO仿真

名称：交通灯控制电路设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

实现主干道和边道交通灯的控制

要求：

1.只要边道没车，主干道绿灯一直亮，边道有车，主干道绿灯最少保持25S。

2. 边道有车通过时边道绿灯最长保持25S，边道没车时则切换到下一个状态。

3. 主干道绿灯亮和边道绿灯亮之间切换需过渡状态，时间4S，保持黄灯亮。

要求.doc

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

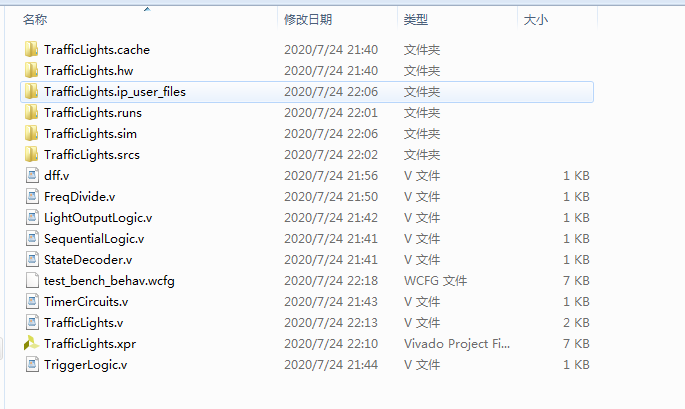

1. 工程文件

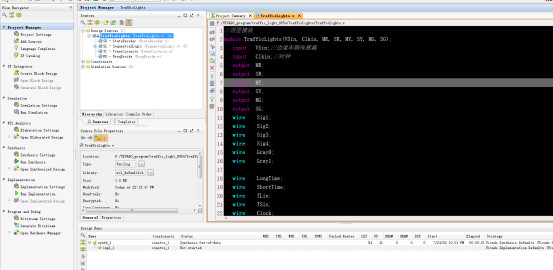

2. 程序文件

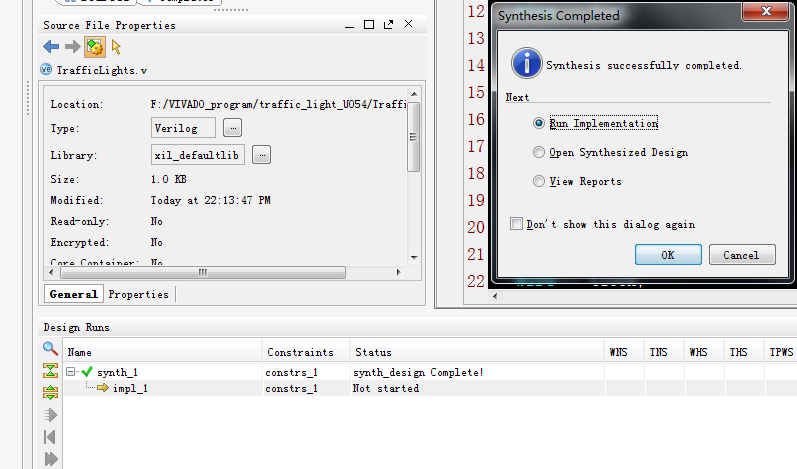

3. 程序编译

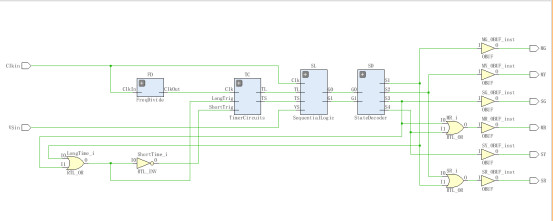

4. RTL图

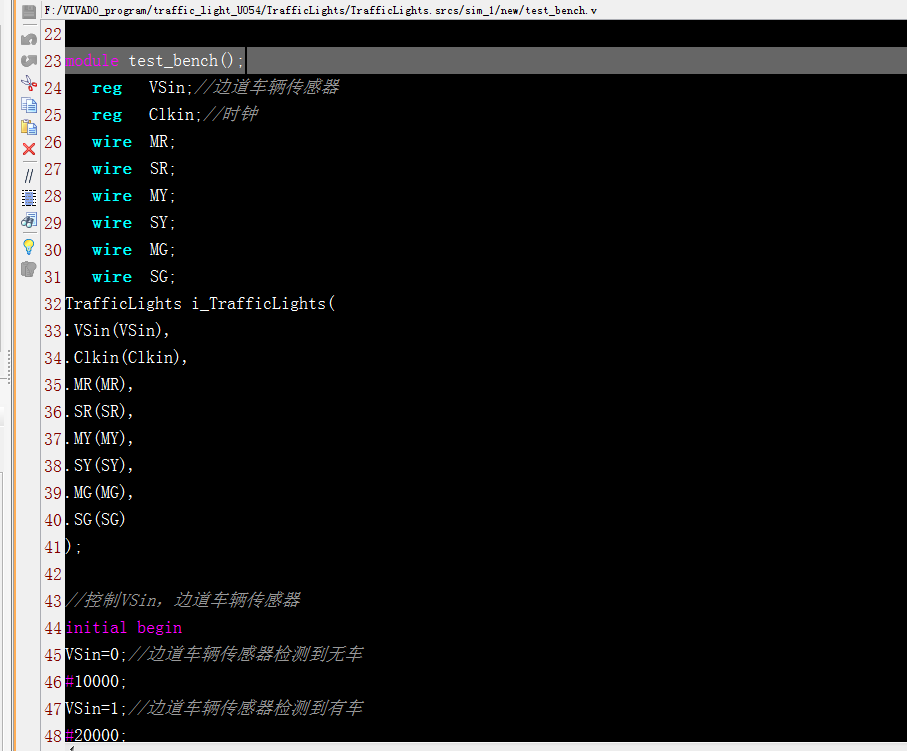

5. Testbench

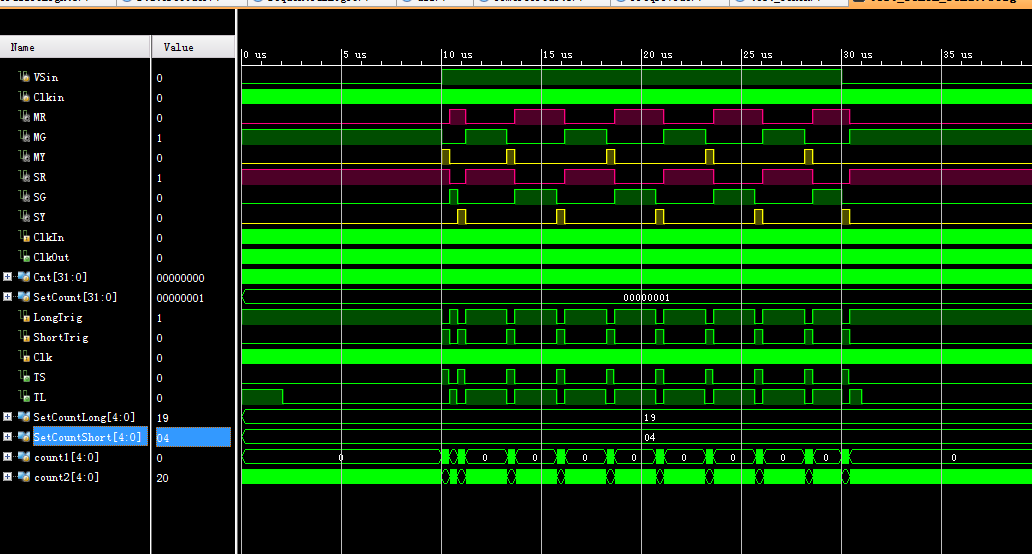

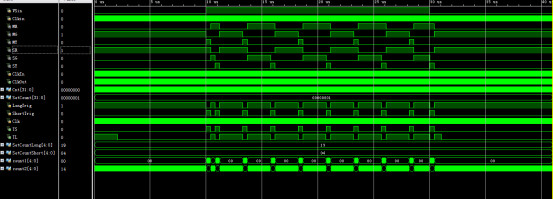

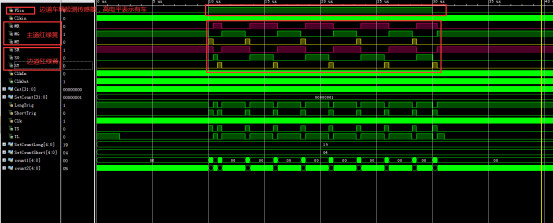

6. 仿真图

部分代码展示:

//顶层模块
module TrafficLights(VSin, Clkin, MR, SR, MY, SY, MG, SG);
   input   VSin;//边道车辆传感器
   input   Clkin;//时钟
   output  MR;
   output  SR;
   output  MY;
   output  SY;
   output  MG;
   output  SG;
   wire    Sig1;
   wire    Sig2;
   wire    Sig3;
   wire    Sig4;
   wire    Gray0;
   wire    Gray1;

   wire    LongTime;
   wire    ShortTime;
   wire    TLin;
   wire    TSin;
   wire    Clock;

代码文件（付费下载）：
