短跑计时器设计与实现Verilog代码VIVADO仿真

名称：短跑计时器设计与实现Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

短跑计时器设计与实现

短跑计时器描述如下

短跑计时器显示分、秒、毫秒

“毫秒”用两位数码管显示:百位、十位;

“秒”用两位数码管显示:十位、个位

“分”用一位LED灯显示,LED灯“亮”为1分;

最大计时为1分59秒99,超限值时应可视或可闻报警

三个按键开关:计时开始/继续(A)、计时停止暂停(B)、复位/清零(C),

键控流程如下

计时开始/继续(A)

计时停止/暂停(B)

计时复位清零(C)

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

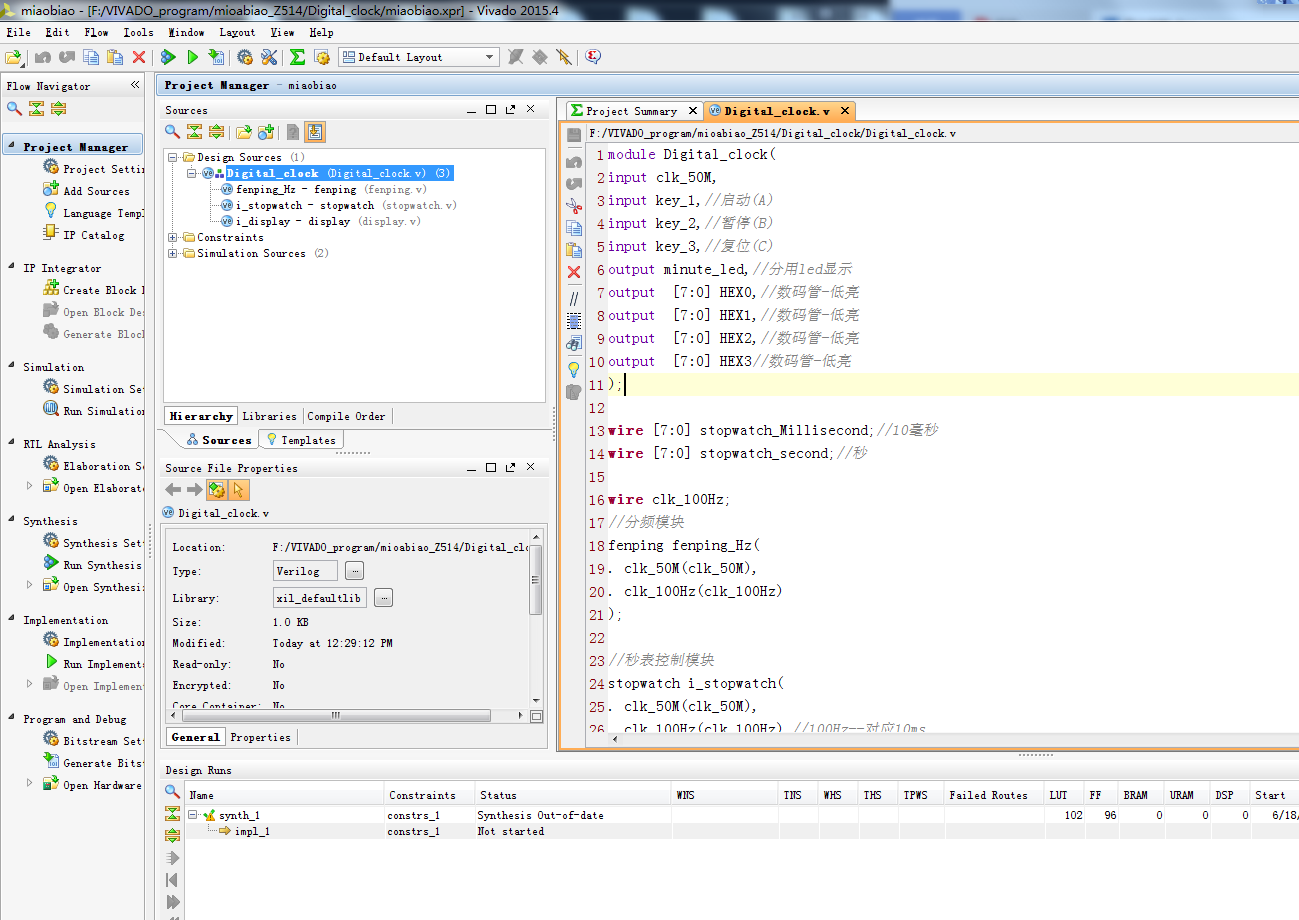

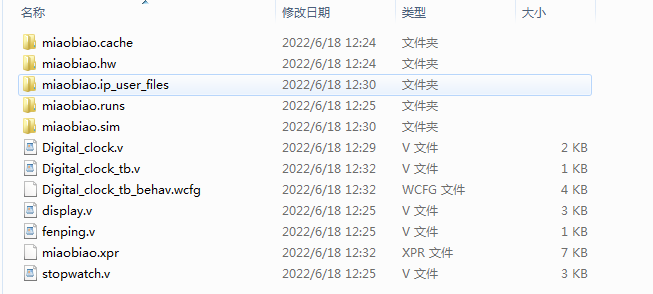

1. 工程文件

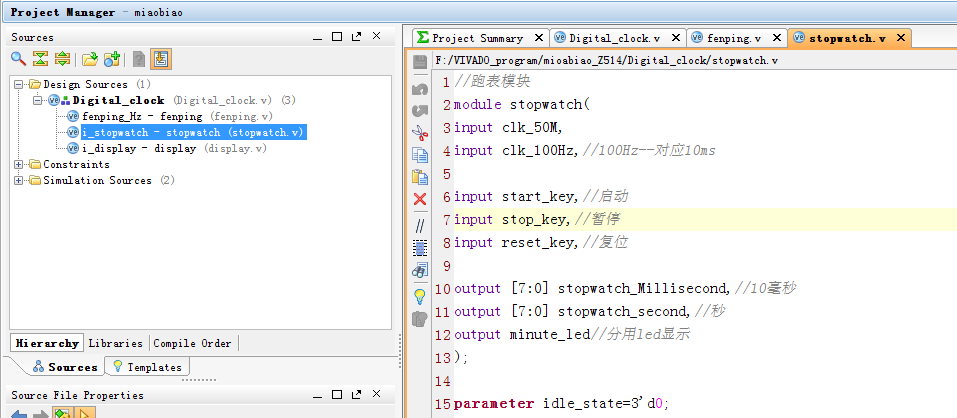

2. 程序文件

3. 程序编译

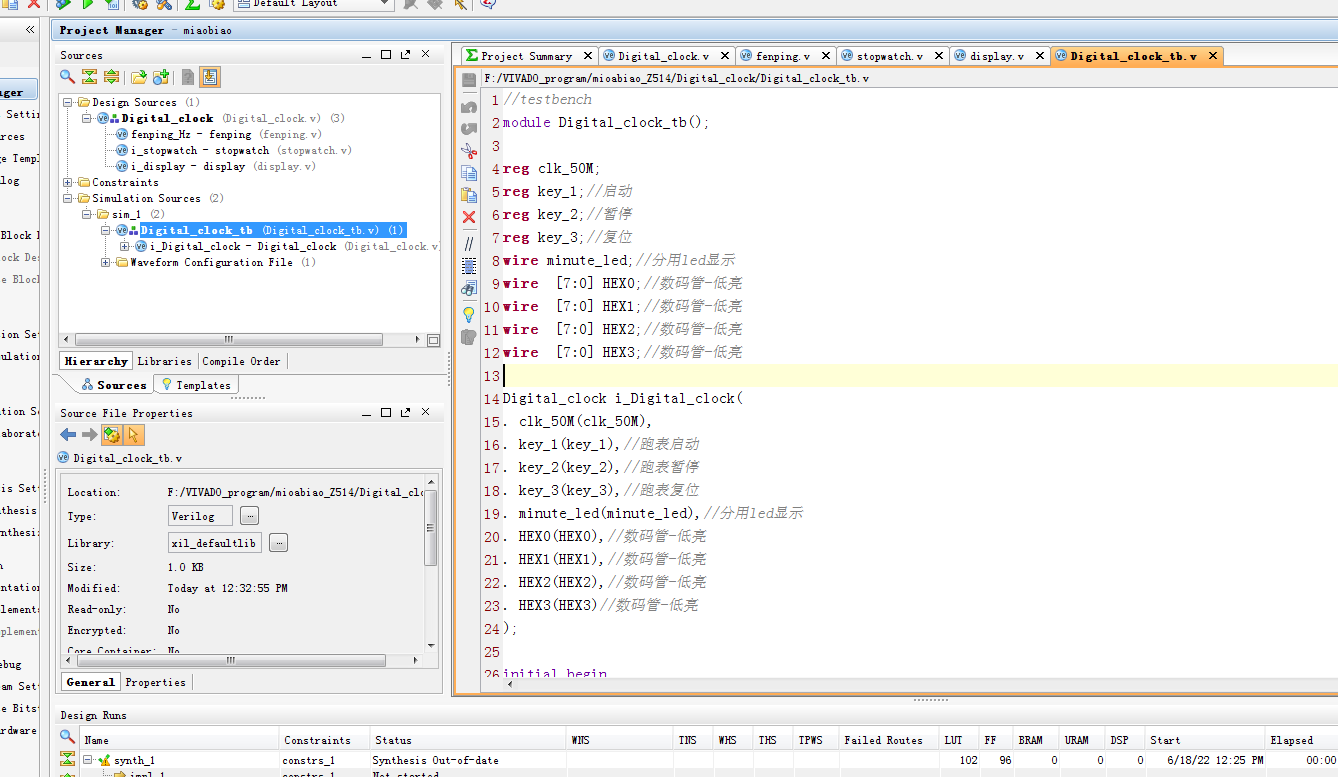

4. testbench

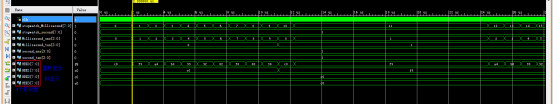

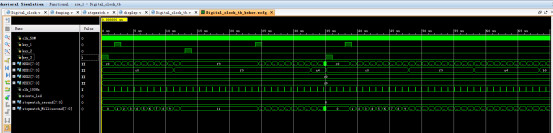

5. 仿真图

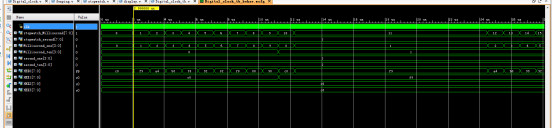

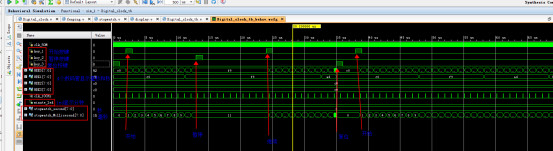

整体仿真图

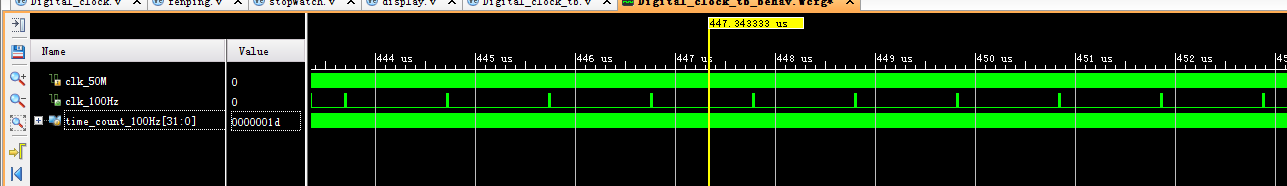

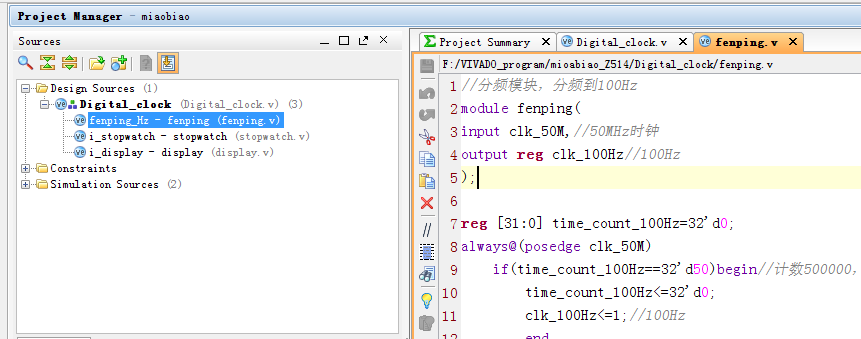

分频模块

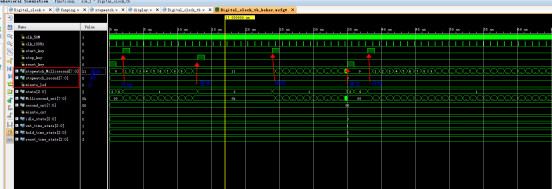

控制模块

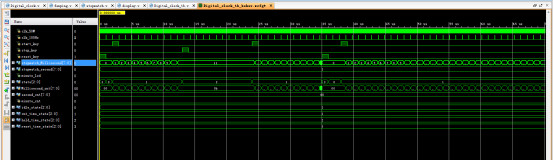

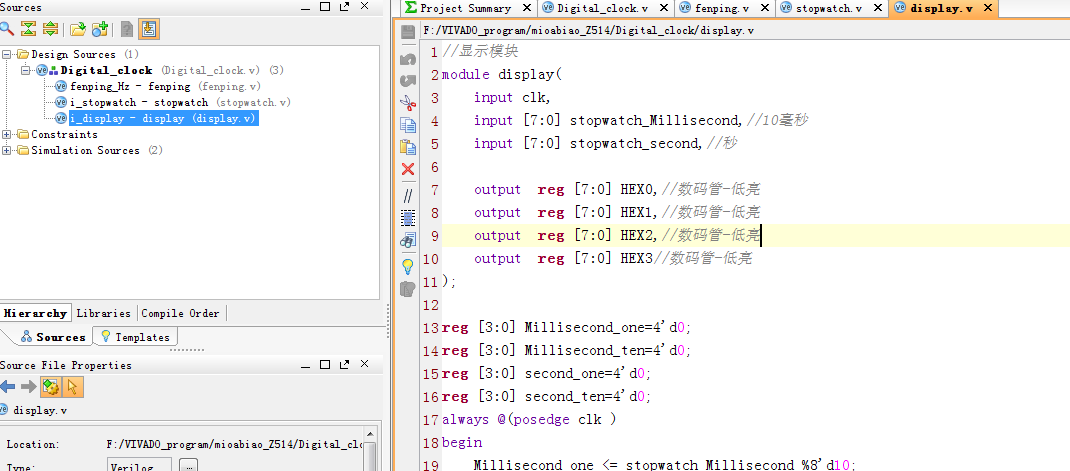

显示模块

部分代码展示:

module Digital_clock(
input clk_50M,
input key_1,//启动(A)
input key_2,//暂停(B)
input key_3,//复位(C)
output minute_led,//分用led显示
output  [7:0] HEX0,//数码管-低亮
output  [7:0] HEX1,//数码管-低亮
output  [7:0] HEX2,//数码管-低亮
output  [7:0] HEX3//数码管-低亮
);
wire [7:0] stopwatch_Millisecond;//10毫秒
wire [7:0] stopwatch_second;//秒
wire clk_100Hz;
//分频模块
fenping fenping_Hz(
. clk_50M(clk_50M),
. clk_100Hz(clk_100Hz)
);
//秒表控制模块
stopwatch i_stopwatch(
. clk_50M(clk_50M),
. clk_100Hz(clk_100Hz),//100Hz--对应10ms
. start_key(key_1),//启动
. stop_key(key_2),//暂停
. reset_key(key_3),//复位
. stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
. stopwatch_second(stopwatch_second),//秒
. minute_led(minute_led)//分
);
//显示模块
display i_display(
. clk(clk_50M),
. stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
. stopwatch_second(stopwatch_second),//秒
. HEX0(HEX0),//数码管-低亮
. HEX1(HEX1),//数码管-低亮
. HEX2(HEX2),//数码管-低亮
. HEX3(HEX3)//数码管-低亮
);
endmodule
