流水灯控制设计Verilog代码VIVADO仿真

名称：流水灯控制设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

流水灯控制

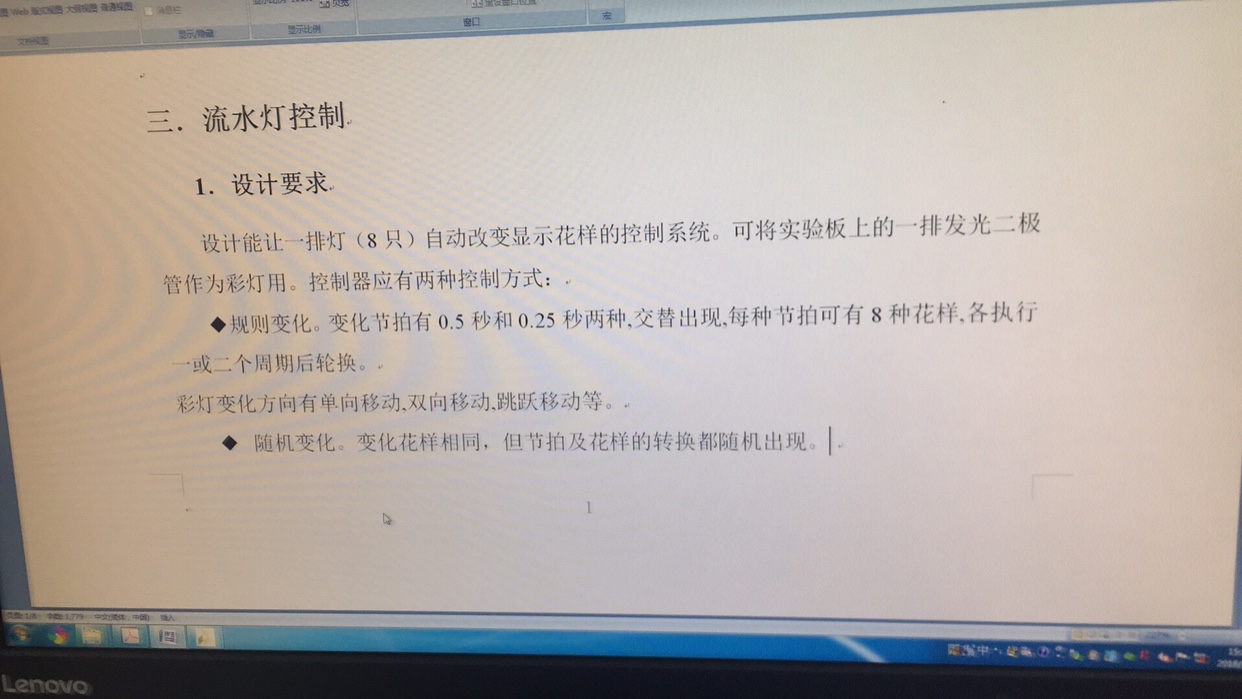

1.设计要求

设计能让一排灯(8只)自动改变显示花样的控制系统。可将实验板上的一排发光二极

管作为彩灯用。控制器应有两种控制方式

◆规则变化。变化节拍有0.5秒和0.25秒两种,交替出现,每种节拍可有8种花样,各执行

或二个周期后轮换

彩灯变化方向有单向移动,双向移动,跳跃移动等。

◆随机变化。变化花样相同,但节拍及花样的转换都随机出现

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

花样流水灯.doc

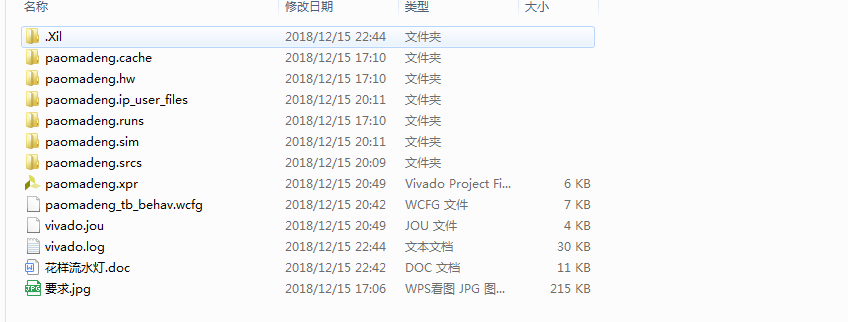

1.工程文件

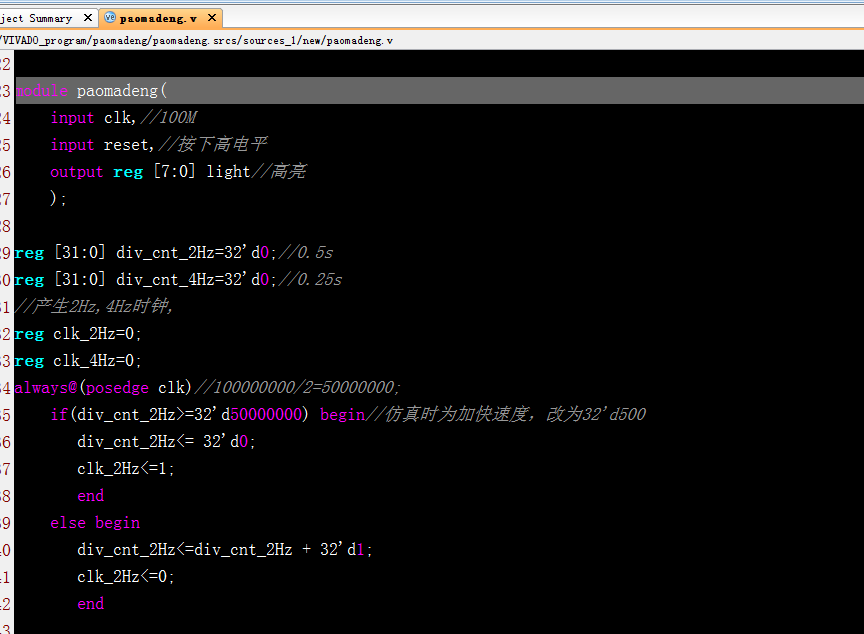

2.程序文件

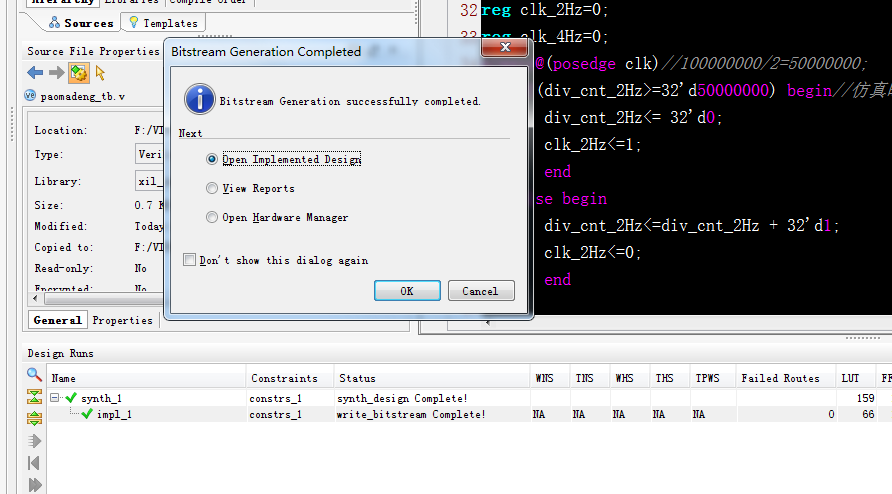

3.程序运行

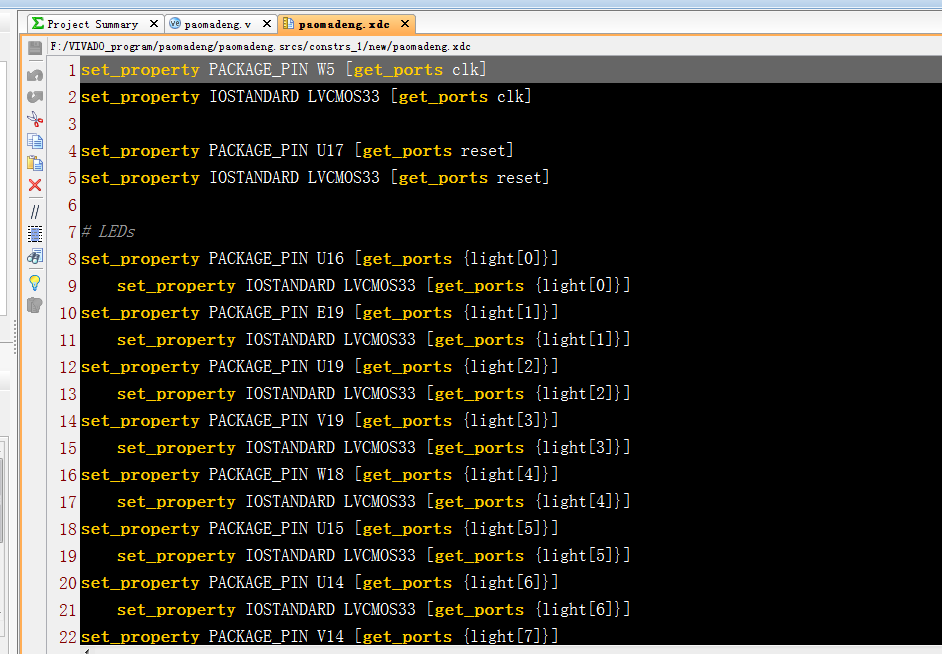

4.管脚约束（xdc）

5.Testbench

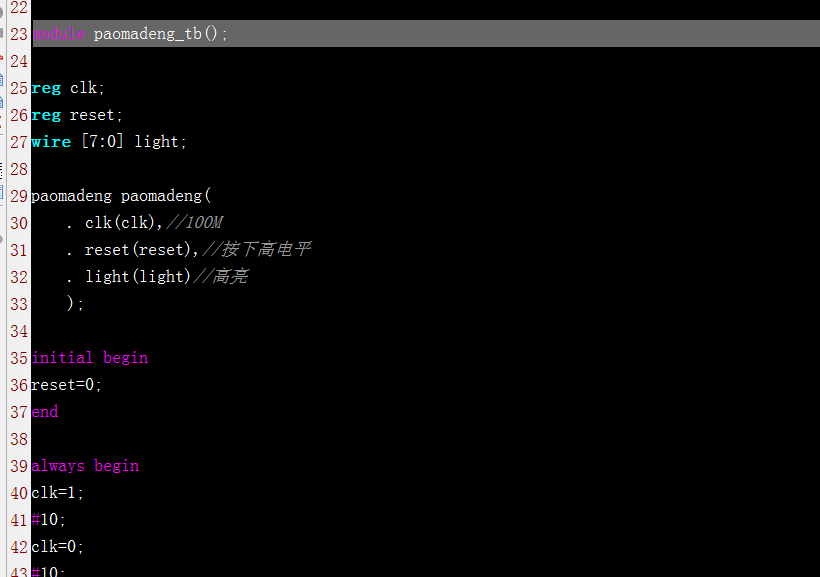

6.仿真图

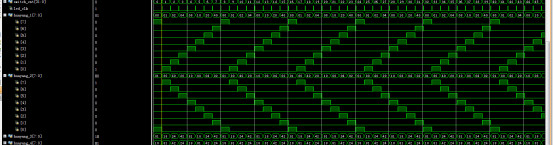

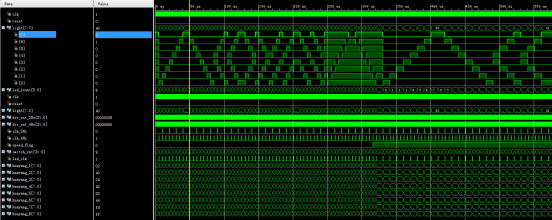

整体仿真图，前半部分为0.25s的变化频率，后半部分为0.5s的变化频率

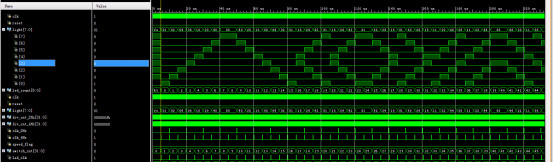

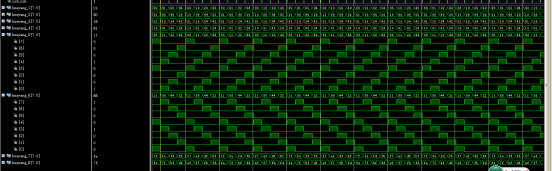

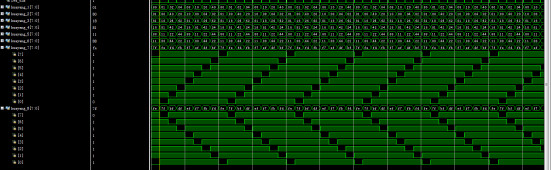

8种变化效果

1、2

3、4

5、6

7、8

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2016/03/25 23:33:57
// Design Name:
// Module Name: paomadeng
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module paomadeng(
    input clk,
    input reset,
    output reg [15:0] light
    );
reg [1:0] speed=2'd0;
reg [6:0] led_count=7'b1111111;
always@(posedge led_clk)
if(reset==1)begin
    led_count<=6'd0;
    speed<=2'd0;
end
    else
        if(led_count==7'd127)
            begin
                led_count<=6'd0;
                speed<=speed+2'd1;
            end
        else begin
                led_count<=led_count+6'd1;
                speed<=speed;
        end
reg [4:0] div_cnt=5'd0;
always@(posedge clk)
    if(reset==1)
        div_cnt<=5'd0;
    else
        div_cnt<=div_cnt+5'd1;
wire clk_1;
wire clk_2;
wire clk_3;
wire clk_4;
assign clk_1=div_cnt[1];
assign clk_2=div_cnt[2];
assign clk_3=div_cnt[3];
assign clk_4=div_cnt[4];
reg led_clk=0;
always@(posedge clk)
    case(speed)
        2'b00:led_clk<=clk_1;
        2'b01:led_clk<=clk_2;
        2'b10:led_clk<=clk_3;
        2'b11:led_clk<=clk_4;
        default:;
    endcase
reg [15:0] huayang_1=16'b1000000000000000;
always@(posedge led_clk)
    if(huayang_1==16'b1000000000000000)
        huayang_1<=16'b0000000000000001;
    else
        huayang_1[15:0]<={huayang_1[14:0],huayang_1[15]};
reg [15:0] huayang_2=16'b0000000000000001;
always@(posedge led_clk)
    if(huayang_2==16'b0000000000000001)
        huayang_2<=16'b1000000000000000;
    else
        huayang_2[15:0]<={huayang_2[0],huayang_2[15:1]};
reg [15:0] huayang_3=16'b1000000000000001;
always@(posedge led_clk)
    if(huayang_3==16'b1000000000000001)
        huayang_3<=16'b0000000110000000;
    else begin
        huayang_3[15:8]<={huayang_3[14:8],huayang_3[15]};
