PS2键盘控制的方块弹球VGA游戏Verilog代码Quartus DE1-SOC开发板

名称：PS2键盘控制的方块弹球VGA游戏Verilog代码Quartus  DE1-SOC开发板

软件：Quartus

语言：Verilog

代码功能：

PS2键盘控制的方块弹球VGA游戏

玩家可通过 PS2键盘上设置的按键控制屏幕下方的挡板左右移动，将移动的小球反弹撞击障碍方块，通过障碍方块的消除个数进行计分，分数越高，小球移动速度增加，最终小球掉出挡板或障碍方块被消除完，即可结束游戏。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE1-SOC开发板验证，DE1-SOC开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

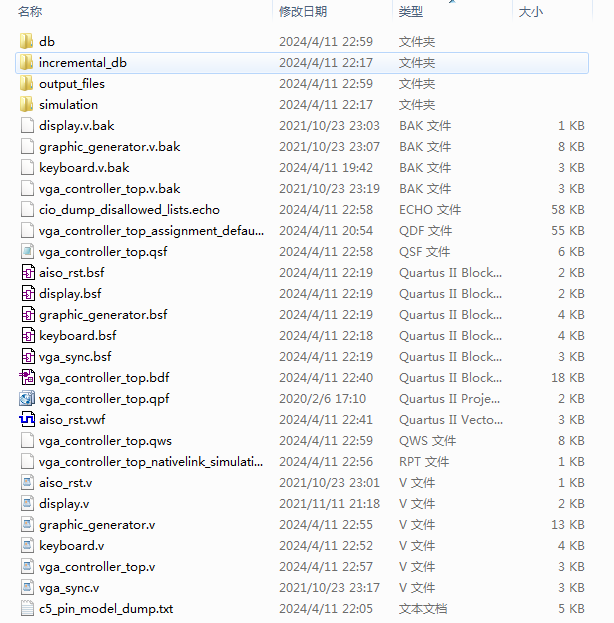

1. 工程文件

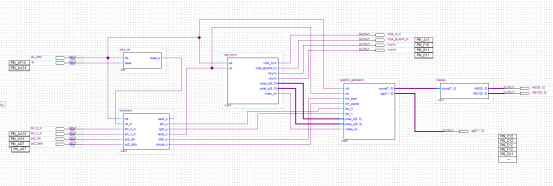

2. 顶层原理图

3. 各模块框图

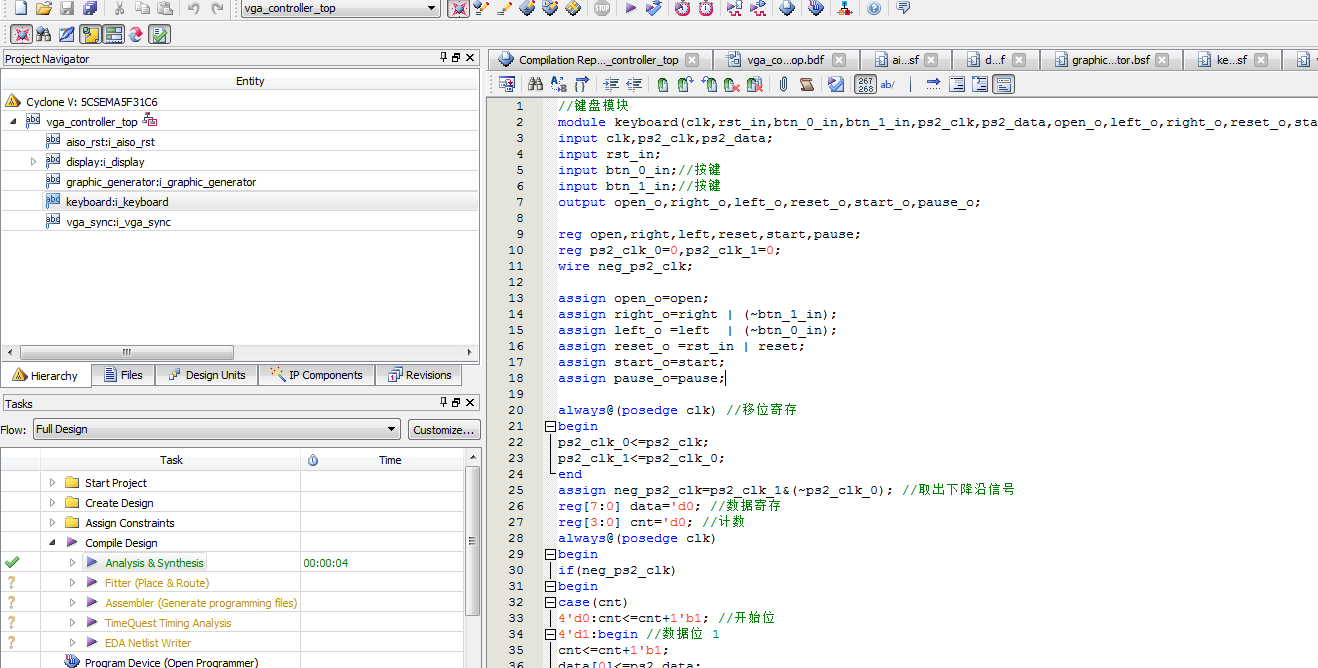

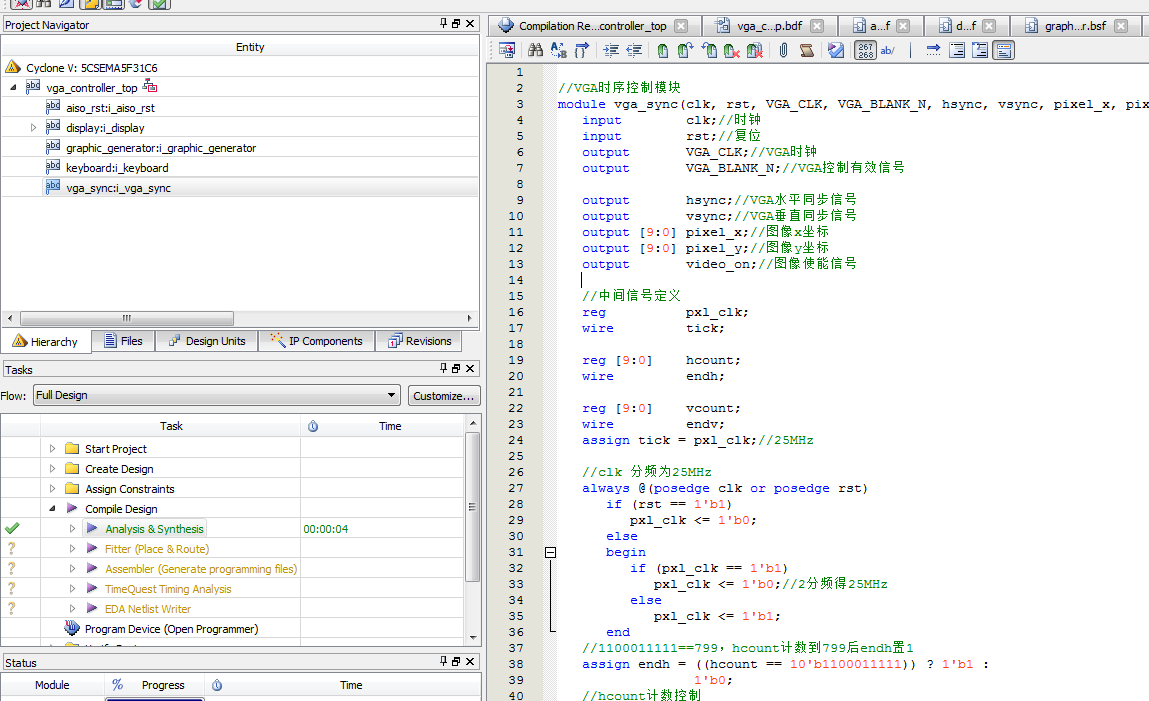

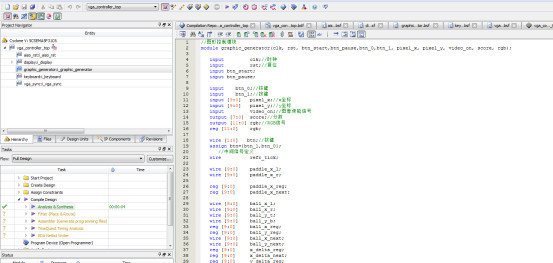

4. 程序文件

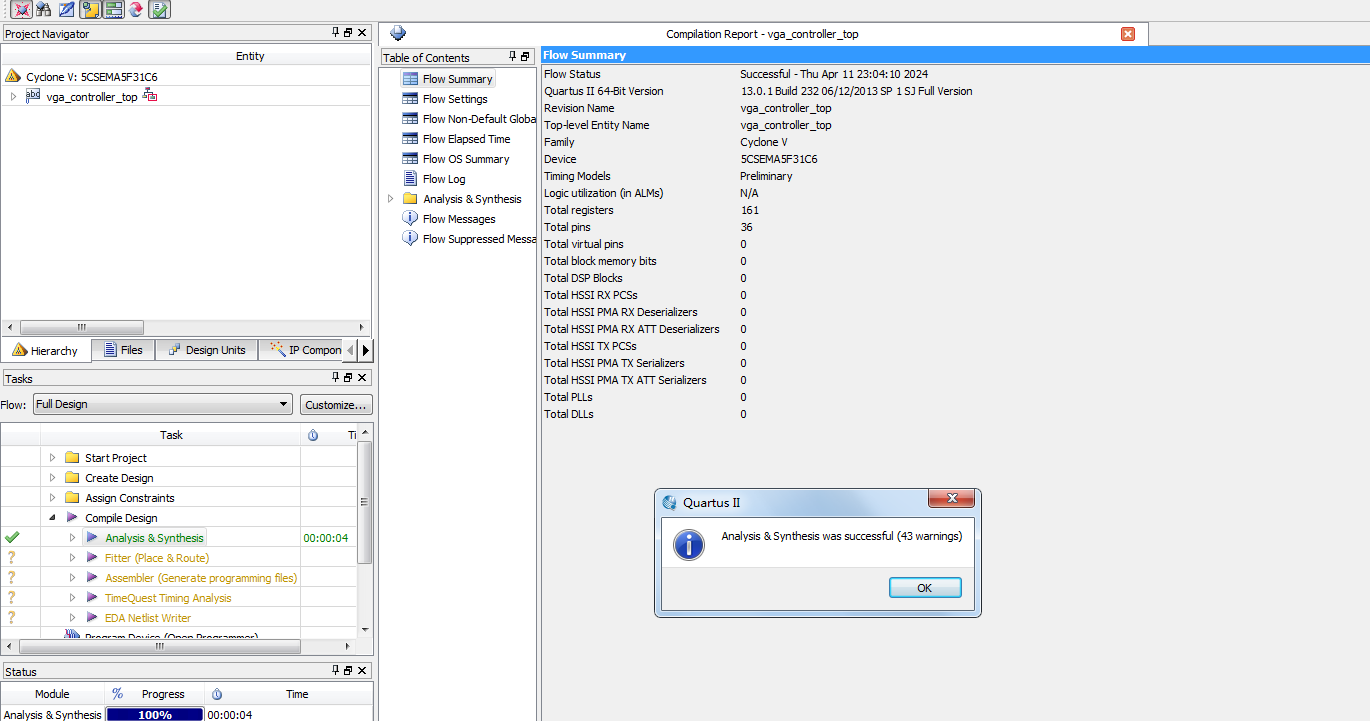

5. 程序编译

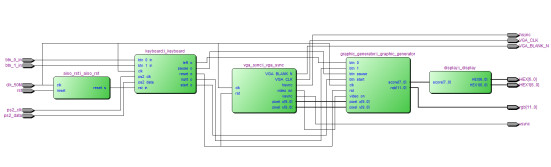

6. RTL图

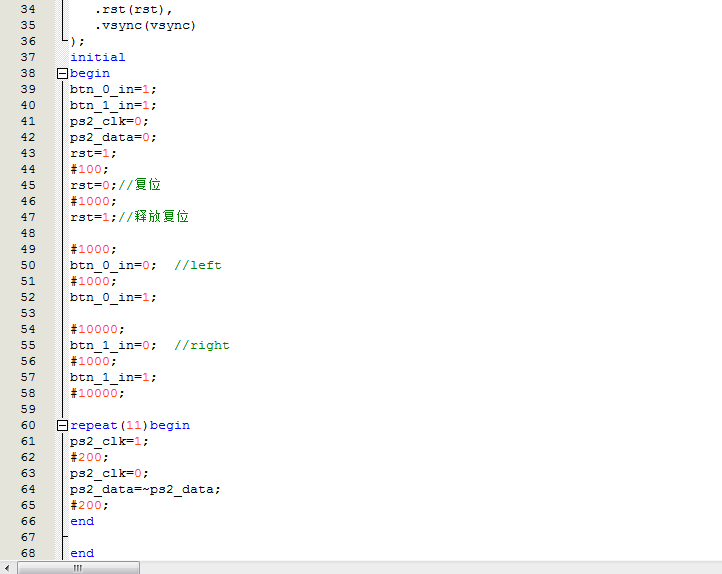

7. Testbench

8. 仿真图

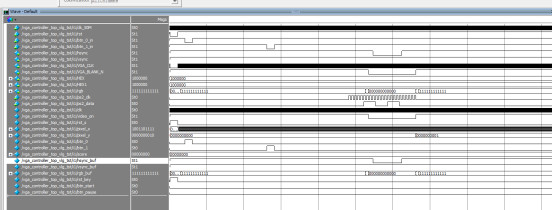

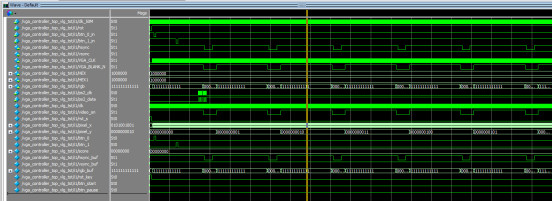

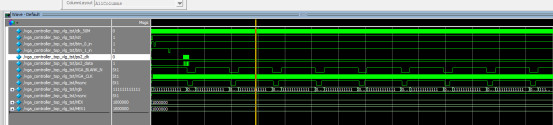

整体仿真图

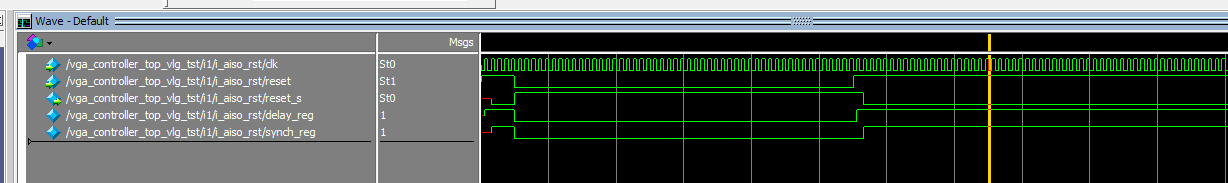

复位同步模块仿真图

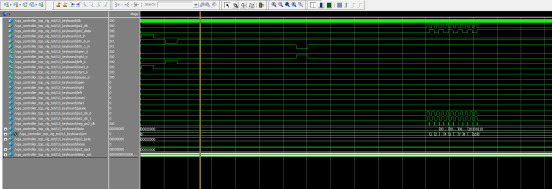

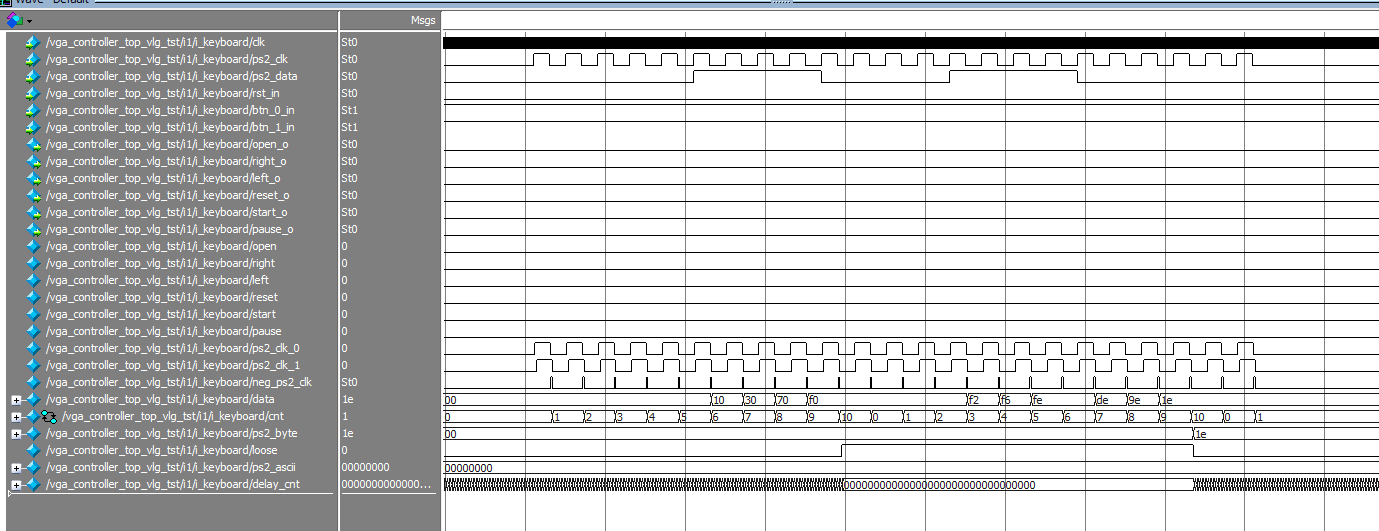

键盘控制模块

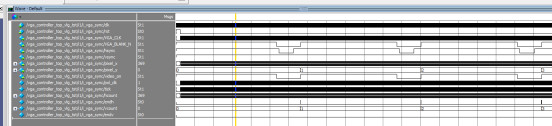

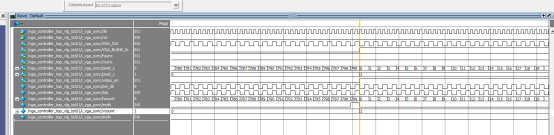

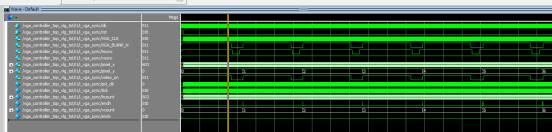

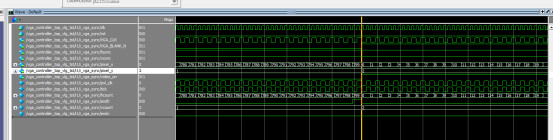

VGA时序控制模块

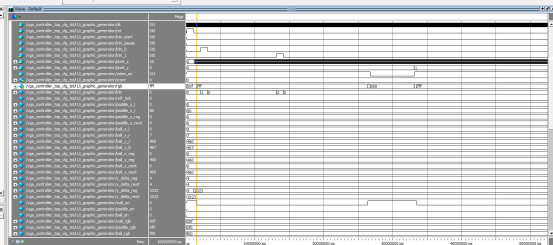

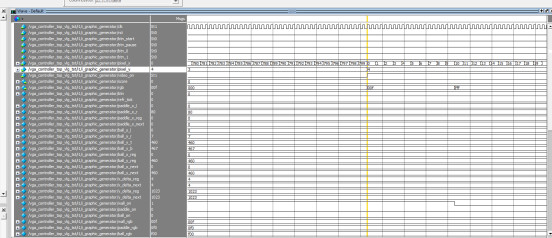

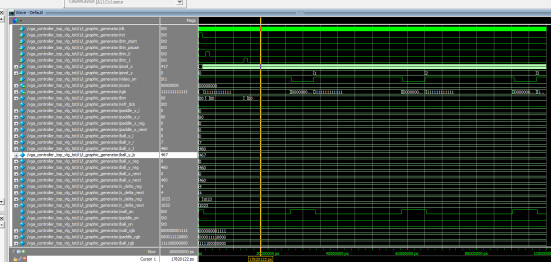

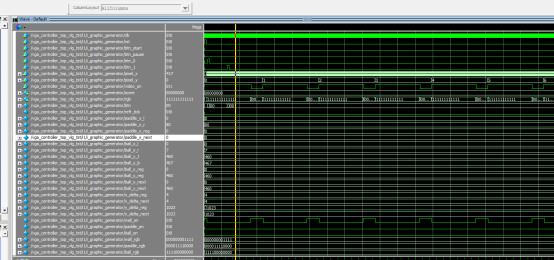

图形控制模块

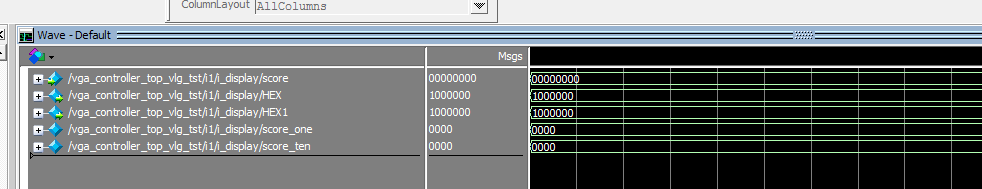

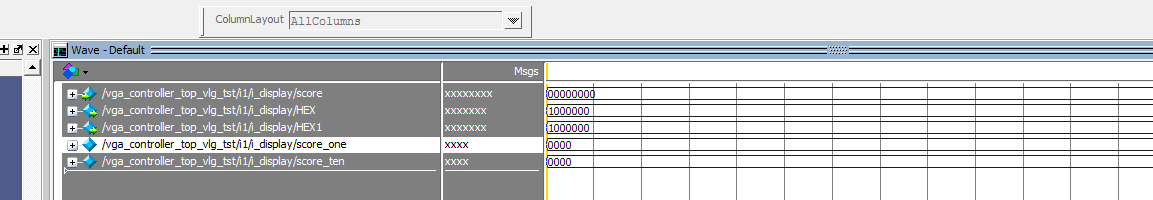

数码管显示模块

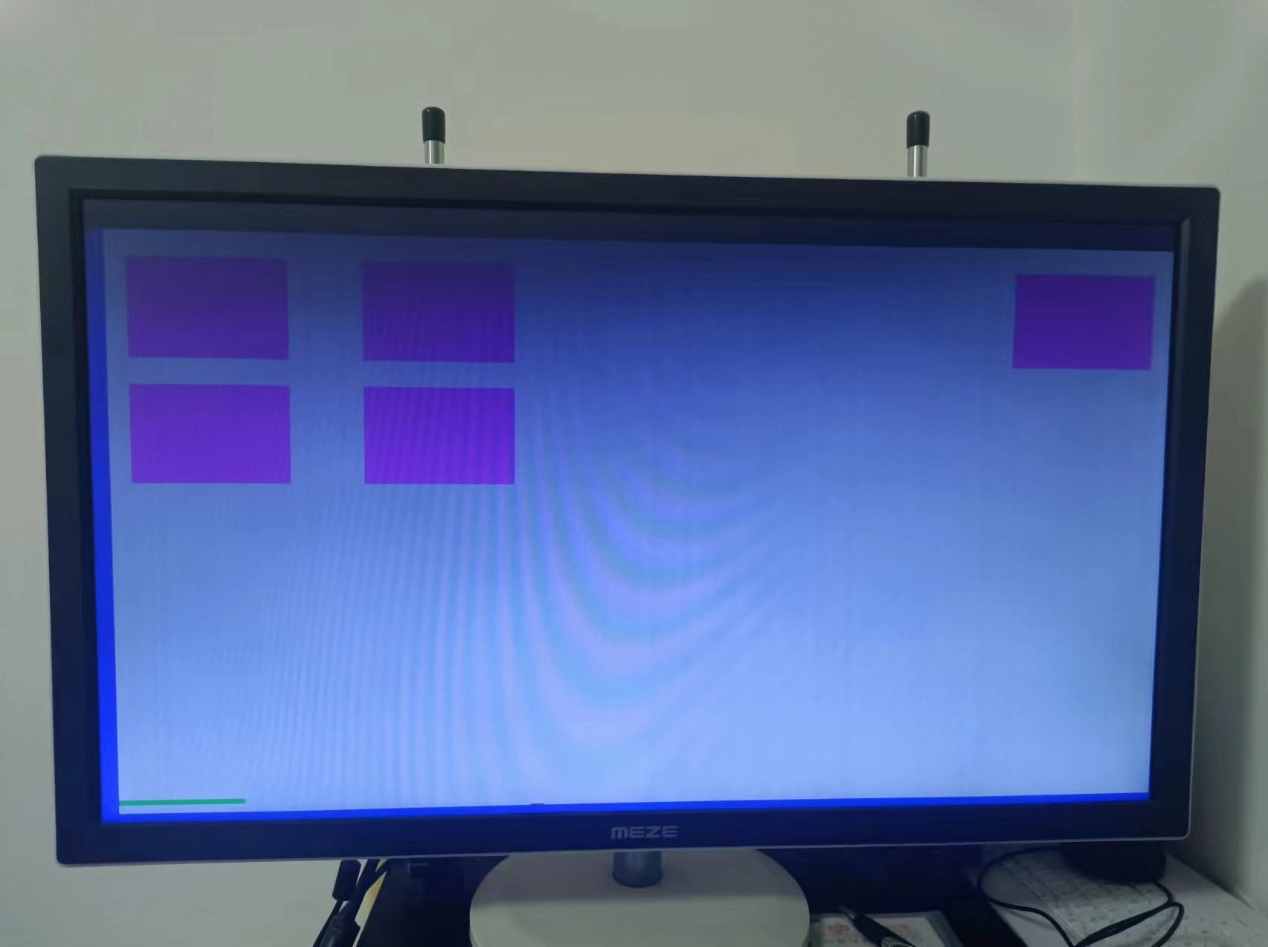

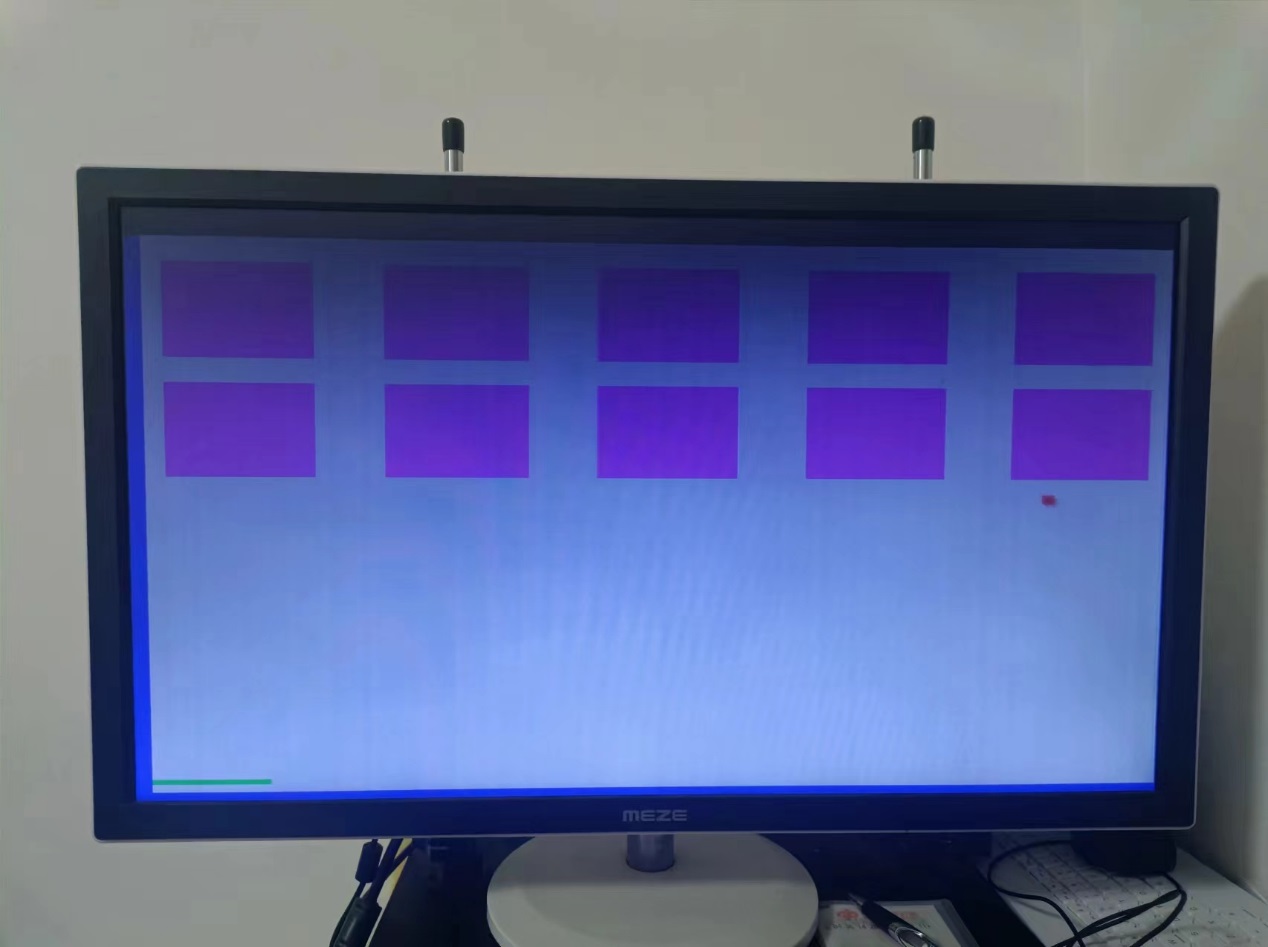

上板验证照片

部分代码展示:

//数码管显示模块
module display(score, HEX,HEX1);
   input [7:0]  score;//分数
   output [6:0] HEX;//数码管
output [6:0]  HEX1;//数码管信号
   reg [6:0]    HEX;
   reg [6:0]    HEX1;
wire [3:0] score_one;
wire [3:0] score_ten;
assign score_one=score%10;
assign score_ten=score/10;
   always @(score_one)
      case (score_one)
         4'b0000 :
            HEX <= 7'b1000000;//0
         4'b0001 :
            HEX <= 7'b1111001;//1
         4'b0010 :
            HEX <= 7'b0100100;//2
         4'b0011 :
            HEX <= 7'b0110000;//3
         4'b0100 :
            HEX <= 7'b0011001;//4
         4'b0101 :
            HEX <= 7'b0010010;//5
         4'b0110 :
            HEX <= 7'b0000010;//6
         4'b0111 :
            HEX <= 7'b1111000;//7
         4'b1000 :
            HEX <= 7'b0000000;//8
         4'b1001 :
            HEX <= 7'b0010000;//9
         default :
            ;
      endcase
   always @(score_ten)
      case (score_ten)
         4'b0000 :
            HEX1 <= 7'b1000000;//0
         4'b0001 :
            HEX1 <= 7'b1111001;//1
