具有启动暂停功能的秒表Verilog代码Quartus 开发板

名称：具有启动暂停功能的秒表Verilog代码Quartus  开发板

软件：Quartus

语言：Verilog

代码功能：

具有启动暂停功能的秒表睿智FPGA开发板

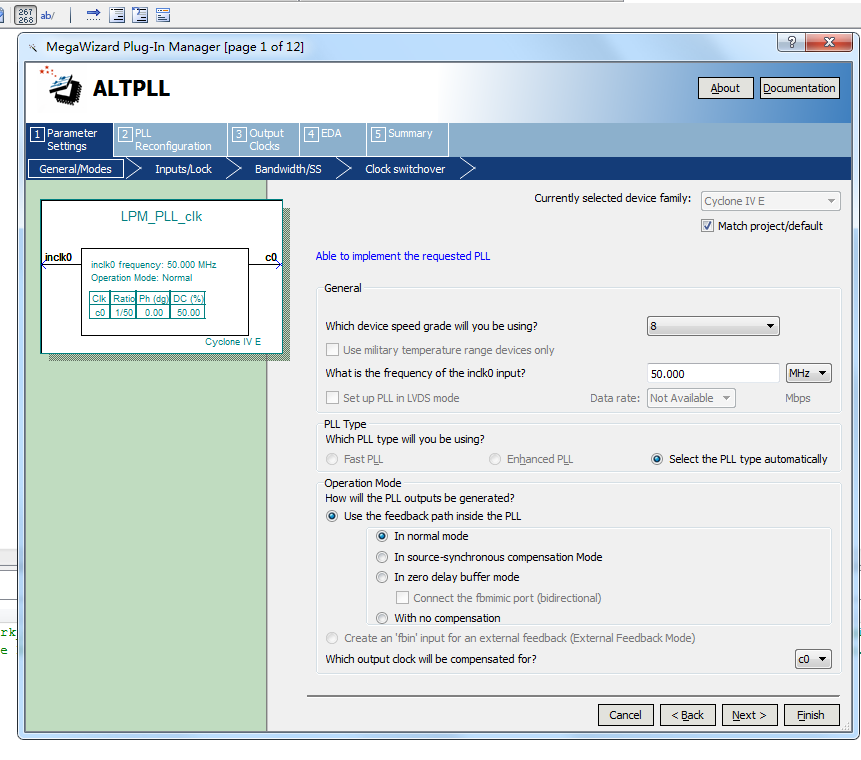

1.使用LPM_PLL模块，为整个系统提供系统1s的计数信号；

2.使用4位数码管作为显示工具；

3.显示0分0秒-59分59秒；

4.计数器具有启动计数和暂停计数功能。

5各模块写好注释

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

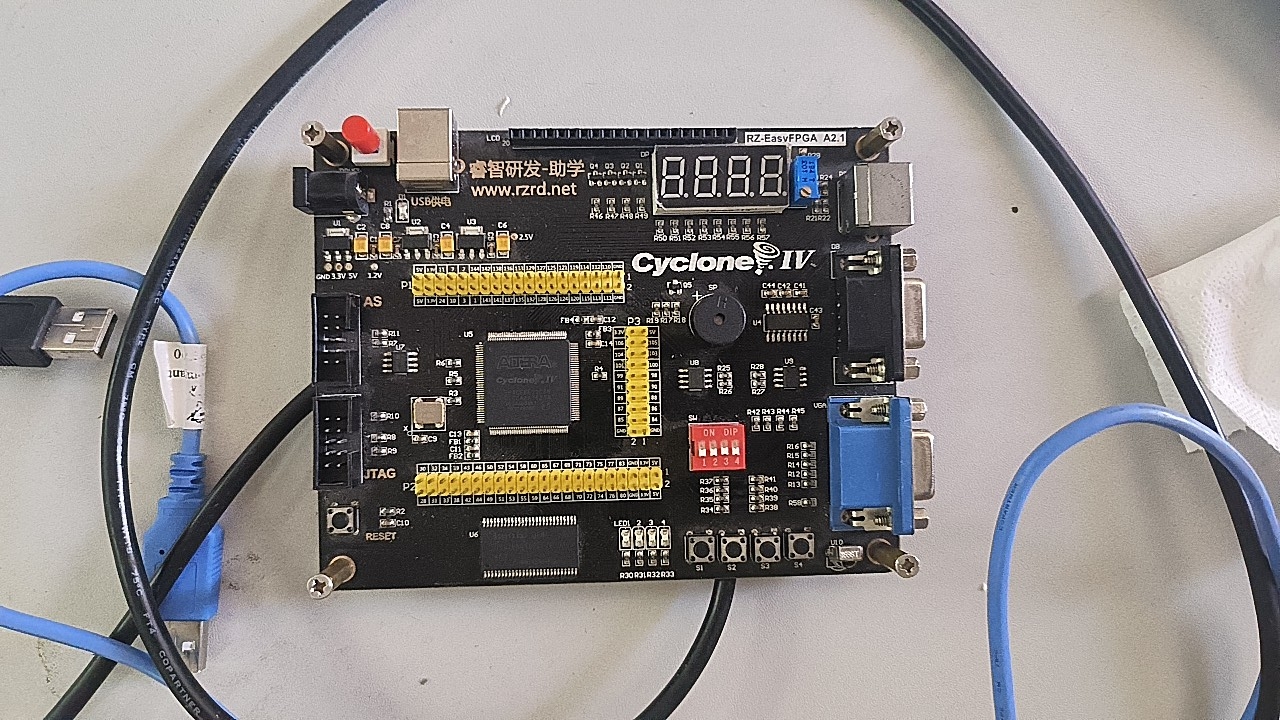

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

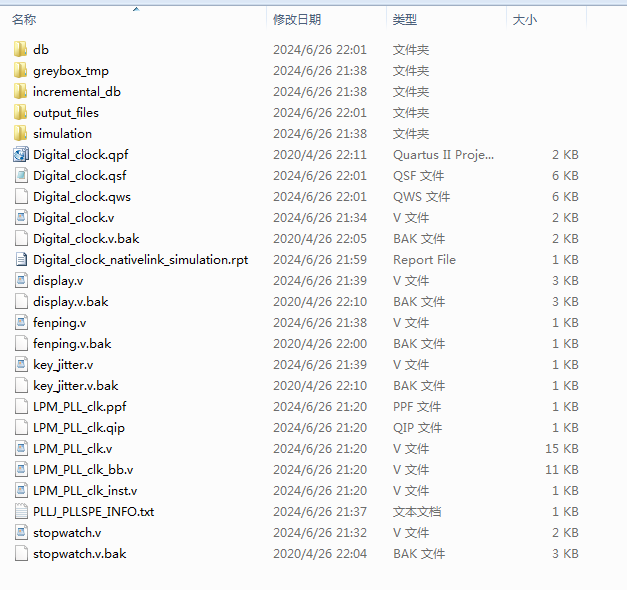

1. 工程文件

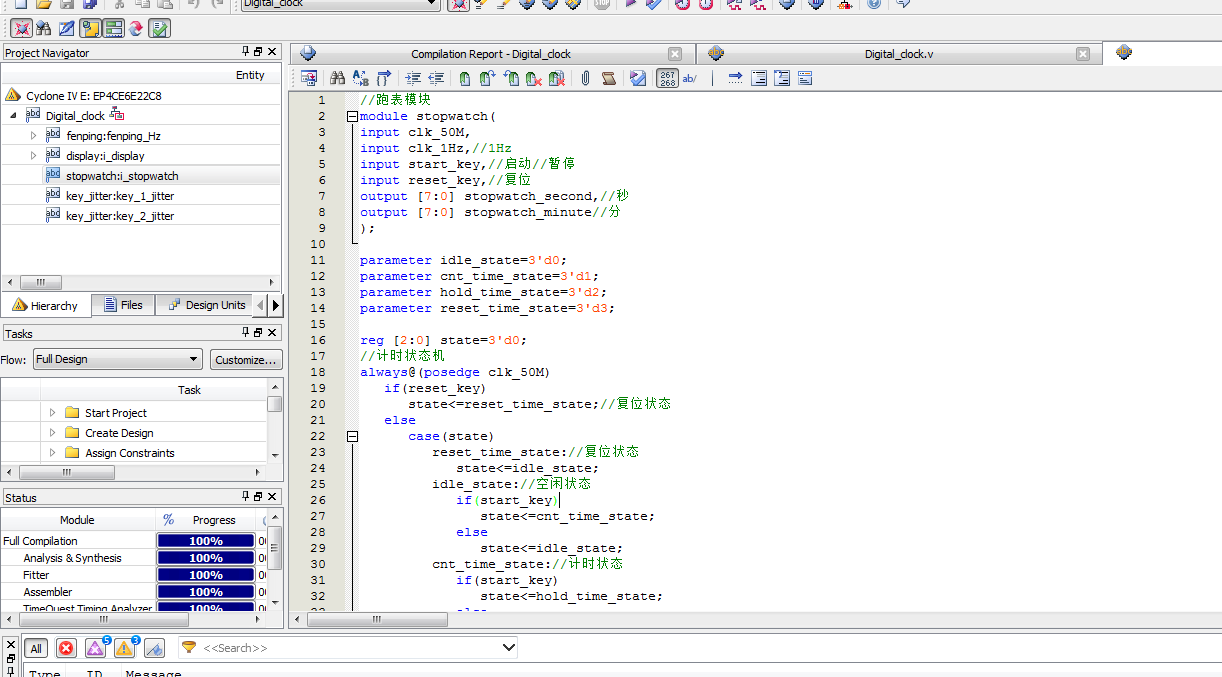

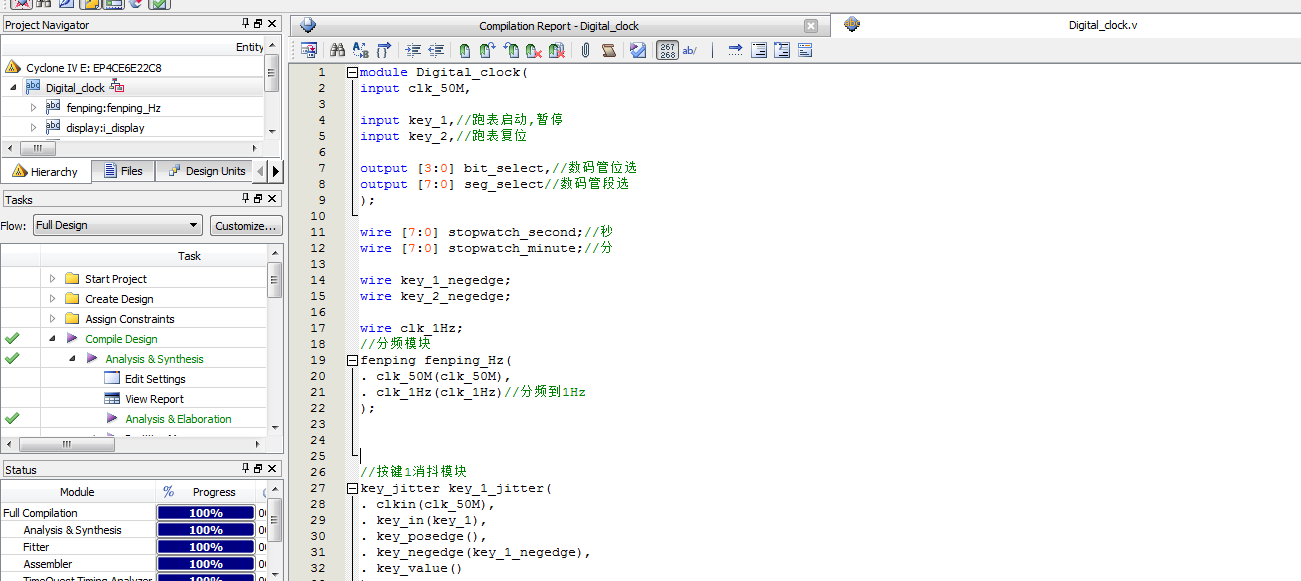

2. 程序文件

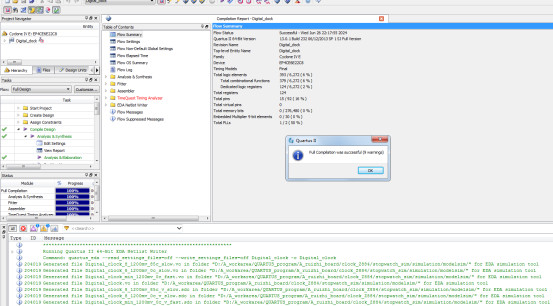

3. 程序编译

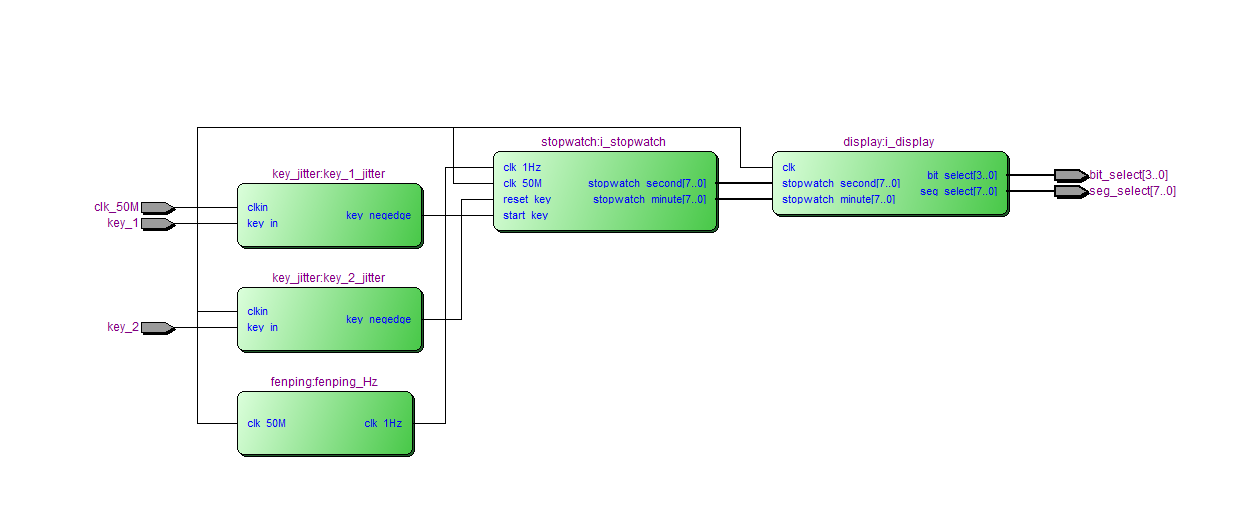

4. RTL图

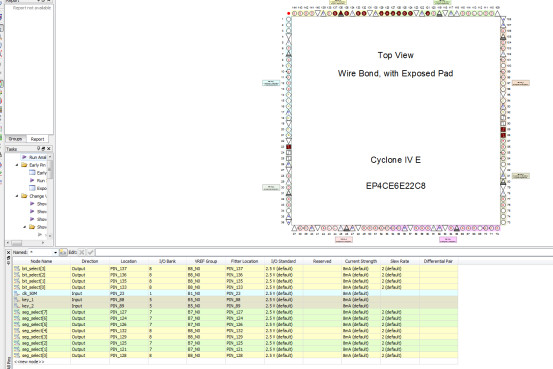

5. 管脚分配

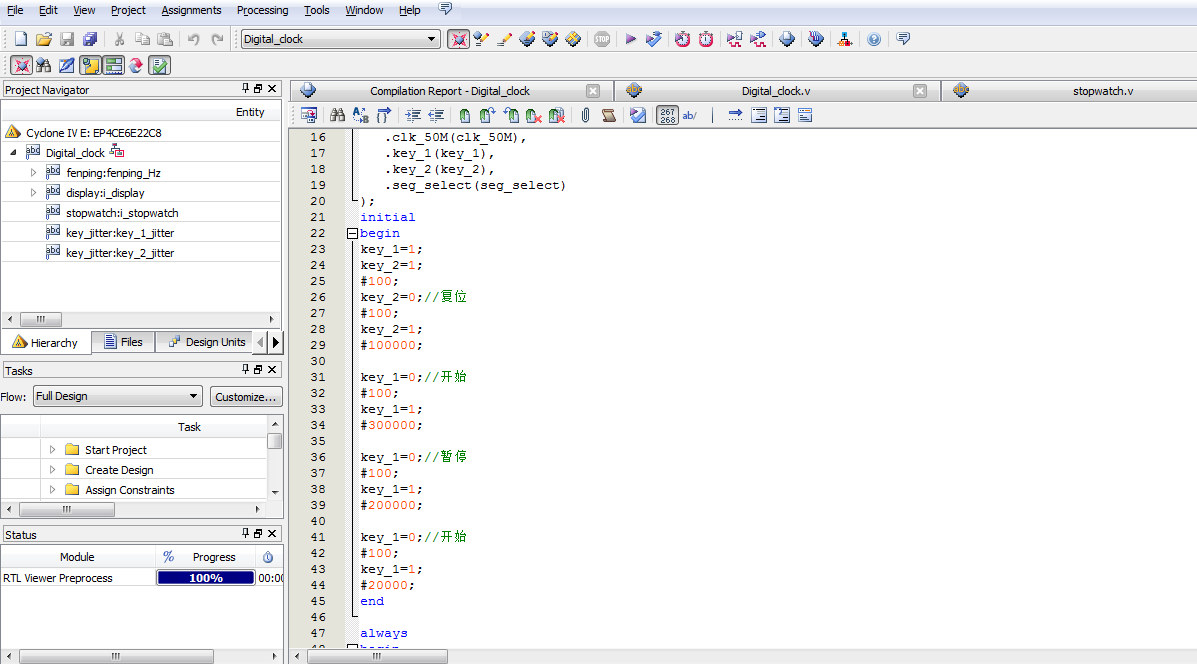

6. Testbench

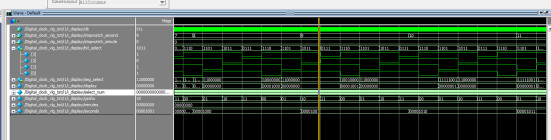

7. 仿真图

整体仿真图

分频模块

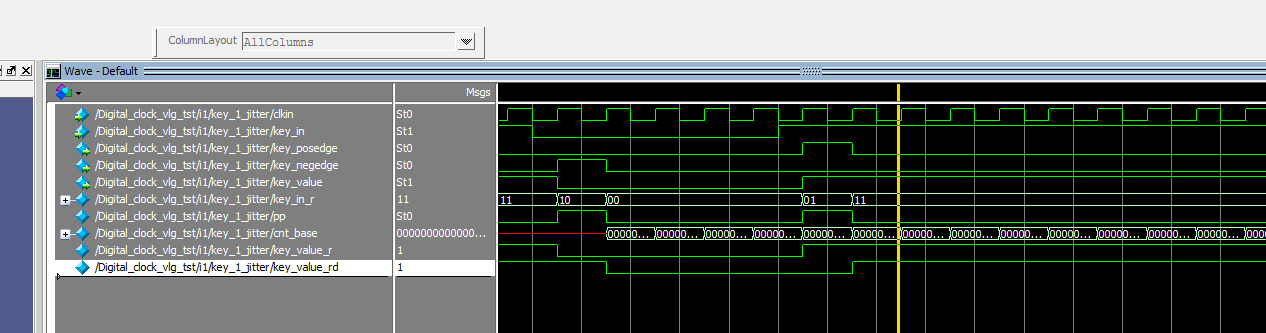

按键模块

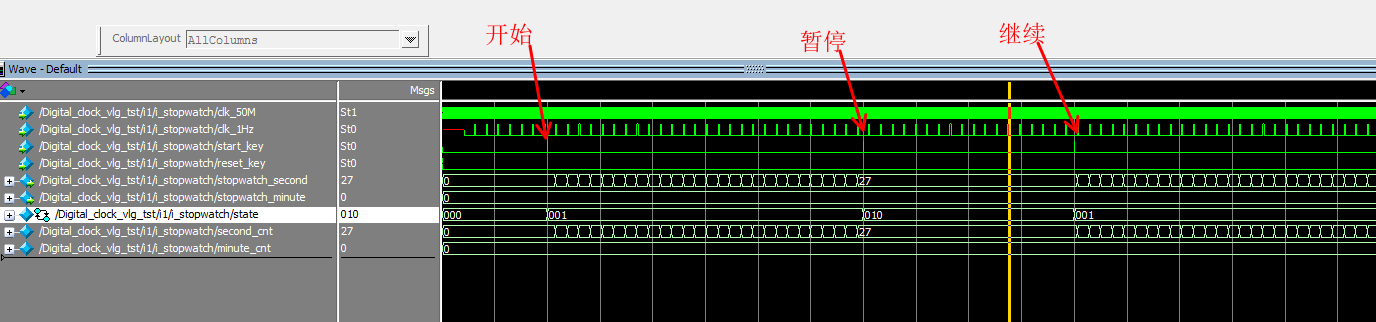

控制模块

显示模块

部分代码展示:

module Digital_clock(
input clk_50M,
input key_1,//跑表启动,暂停
input key_2,//跑表复位
output [3:0] bit_select,//数码管位选
output [7:0] seg_select//数码管段选
);
wire [7:0] stopwatch_second;//秒
wire [7:0] stopwatch_minute;//分
wire key_1_negedge;
wire key_2_negedge;
wire clk_1Hz;
//分频模块
fenping fenping_Hz(
. clk_50M(clk_50M),
. clk_1Hz(clk_1Hz)//分频到1Hz
);
//按键1消抖模块
key_jitter key_1_jitter(
. clkin(clk_50M),
. key_in(key_1),
. key_posedge(),
. key_negedge(key_1_negedge),
. key_value()
);
//按键2消抖模块
key_jitter key_2_jitter(
. clkin(clk_50M),
. key_in(key_2),
. key_posedge(),
. key_negedge(key_2_negedge),
. key_value()
);
//秒表控制模块
stopwatch i_stopwatch(
. clk_50M(clk_50M),
. clk_1Hz(clk_1Hz),//1Hz
. start_key(key_1_negedge),//启动//暂停
. reset_key(key_2_negedge),//复位
. stopwatch_second(stopwatch_second),//秒
. stopwatch_minute(stopwatch_minute)//分
);
