自动售货机设计Verilog代码Quartus仿真

名称：自动售货机设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

自动售货机设计Quartus9.0软件

软件版本：Quartus9.0

1、选商品,可选0.5,1,1.5,2.0元商品

2、投币为1元、0.5元

3、数码管和led显示购买结果和找零

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

自动售货机设计.doc

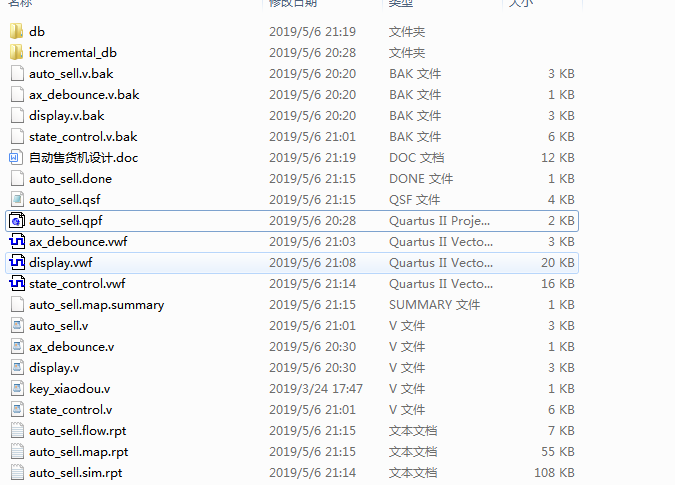

1. 工程文件

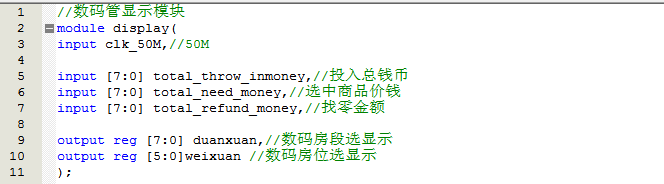

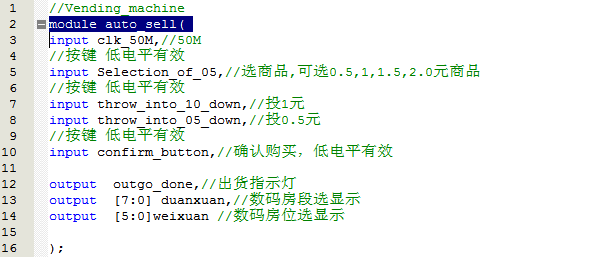

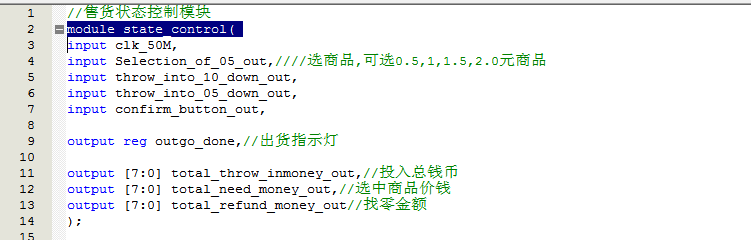

2. 程序文件

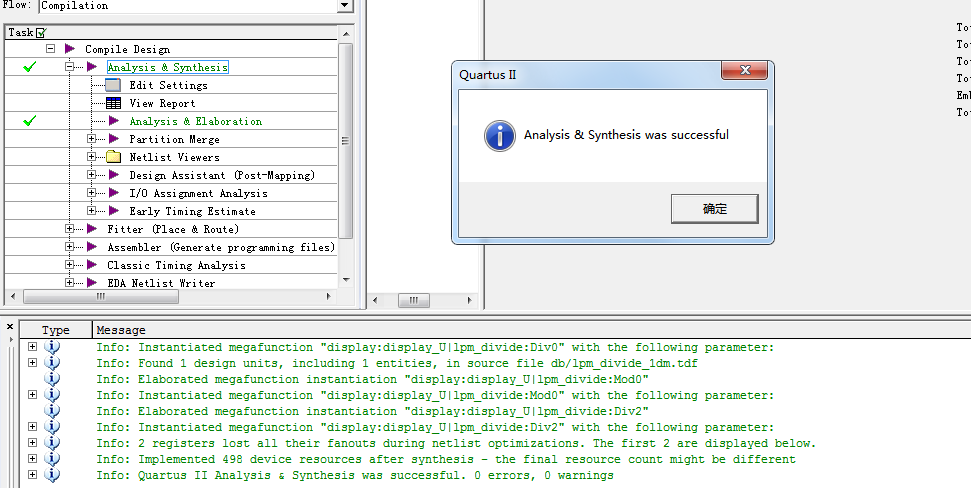

3. 程序运行

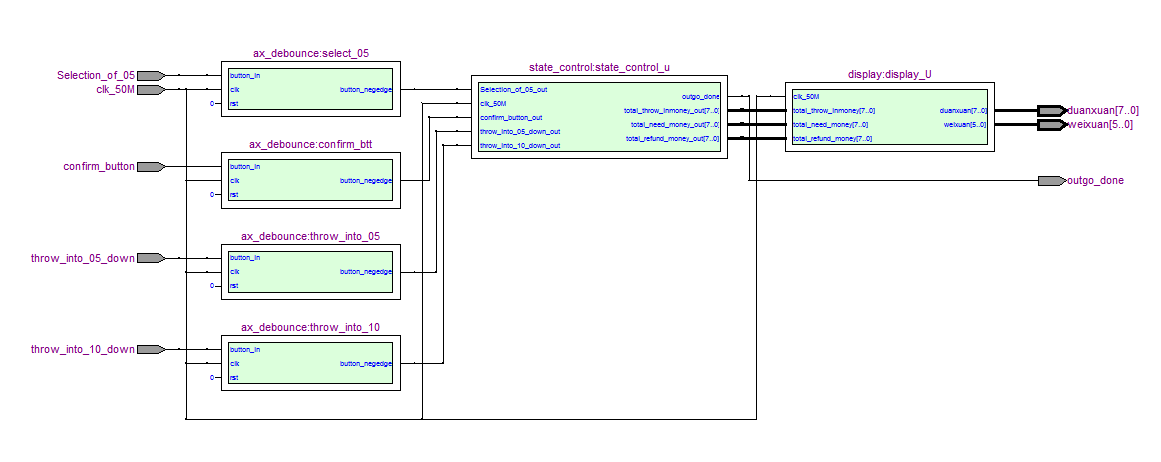

4. RTL图

5. 仿真图

5.1 下降沿检测模块

5.2 显示模块

5.3 状态控制模块

上图可看出，通过商品选择按键选择了单价1.5元的商品，投入金额为0.5+0.5+1.0=2.0元，找零为0.5元。

部分代码展示:

//Vending_machine
module auto_sell(
input clk_50M,//50M
//按键 低电平有效
input Selection_of_05,//选商品,可选0.5,1,1.5,2.0元商品
//按键 低电平有效
input throw_into_10_down,//投1元
input throw_into_05_down,//投0.5元
//按键 低电平有效
input confirm_button,//确认购买，低电平有效
output  outgo_done,//出货指示灯
output  [7:0] duanxuan,//数码房段选显示
output  [5:0]weixuan //数码房位选显示
);
//////////////////////////////////////////////所有按键消抖/////////////////////////////////////
wire Selection_of_05_out;
wire throw_into_10_down_out;
wire throw_into_05_down_out;
wire confirm_button_out;
//下降沿检测模块
ax_debounce  select_05
(
    .  clk(clk_50M),
    .  rst(1'b0),
    .  button_in(Selection_of_05),
    .  button_negedge(Selection_of_05_out)
);
//下降沿检测模块
ax_debounce  throw_into_10
(
    .  clk(clk_50M),
    .  rst(1'b0),
    .  button_in(throw_into_10_down),
    .  button_negedge(throw_into_10_down_out)
);
//下降沿检测模块
ax_debounce  throw_into_05
(
    .  clk(clk_50M),
    .  rst(1'b0),
    .  button_in(throw_into_05_down),
    .  button_negedge(throw_into_05_down_out)
);
//下降沿检测模块
ax_debounce  confirm_btt
(
    .  clk(clk_50M),
    .  rst(1'b0),
    .  button_in(confirm_button),
    .  button_negedge(confirm_button_out)
);
wire [7:0] total_throw_inmoney;//投入总钱币
wire [7:0] total_need_money;//选中商品价钱
wire [7:0] total_refund_money;//找零金额
//售货状态控制模块
state_control state_control_u(
. clk_50M(clk_50M),
. Selection_of_05_out(Selection_of_05_out),
. throw_into_10_down_out(throw_into_10_down_out),
. throw_into_05_down_out(throw_into_05_down_out),
. confirm_button_out(confirm_button_out),
. outgo_done(outgo_done),//出货指示灯
. total_throw_inmoney_out(total_throw_inmoney),//投入总钱币
. total_need_money_out(total_need_money),//选中商品价钱
. total_refund_money_out(total_refund_money)//找零金额
);
///////////////////////////////////////////////////////////////////////////////////////////////
//数码管显示模块
display display_U(
. clk_50M(clk_50M),//50M
. total_throw_inmoney(total_throw_inmoney),//投入总钱币
. total_need_money(total_need_money),//选中商品价钱
. total_refund_money(total_refund_money),//找零金额
. duanxuan(duanxuan),//数码房段选显示
. weixuan(weixuan) //数码房位选显示
);
endmodule
