序列检测器设计Verilog代码Quartus仿真

名称：序列检测器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

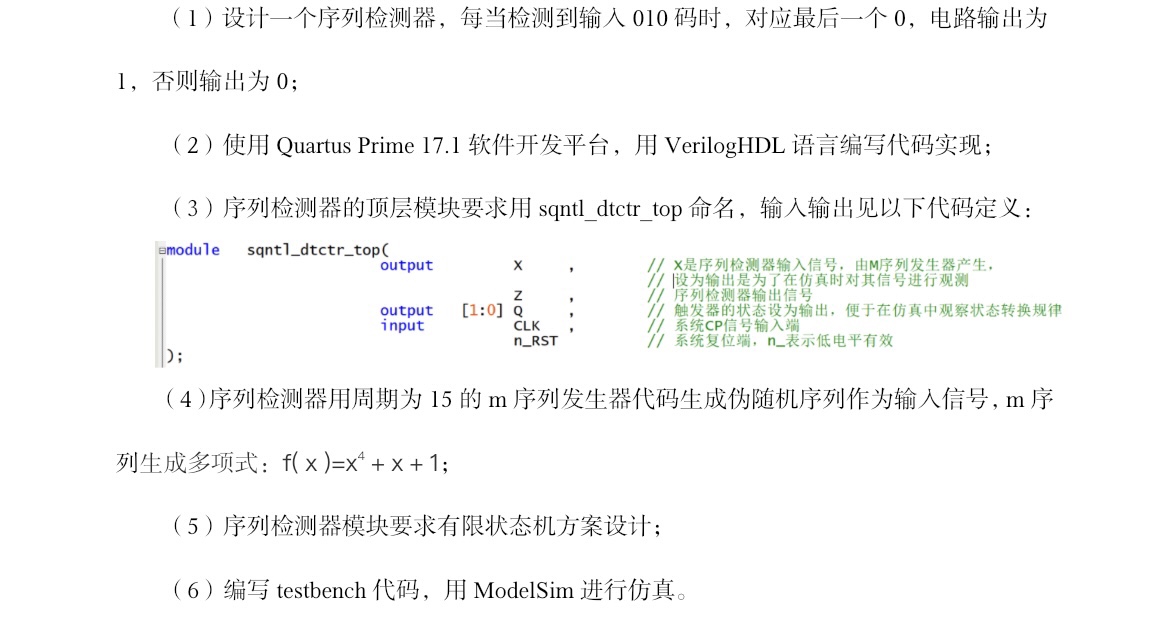

(1)设计一个序列检测器,每当检测到输入010码时,对应最后一个0,电路输出为1,否则输出为0

(2)使用 Quartus Prime17.1软件开发平台,用 Veriloghdl语言编写代码实现;

(3)序列检测器的顶层模块要求用 sqntl dtctr top命名,输入输出见以下代码定义

(4)序列检测器用周期为15的m序列发生器代码生成伪随机序列作为输入信号,m序列生成多项式:f(x)=x4+x+1;

(5)序列检测器模块要求有限状态机方案设计;

(6)编写testbench代码,用Modelsim进行仿真。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

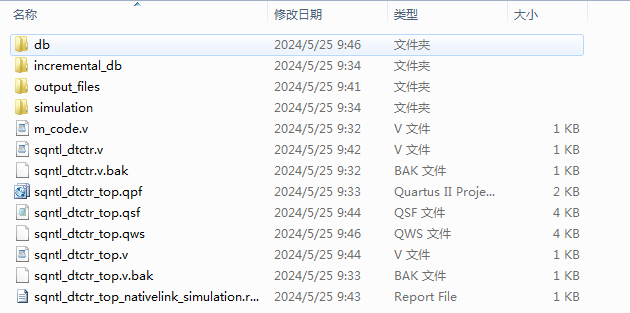

1. 工程文件

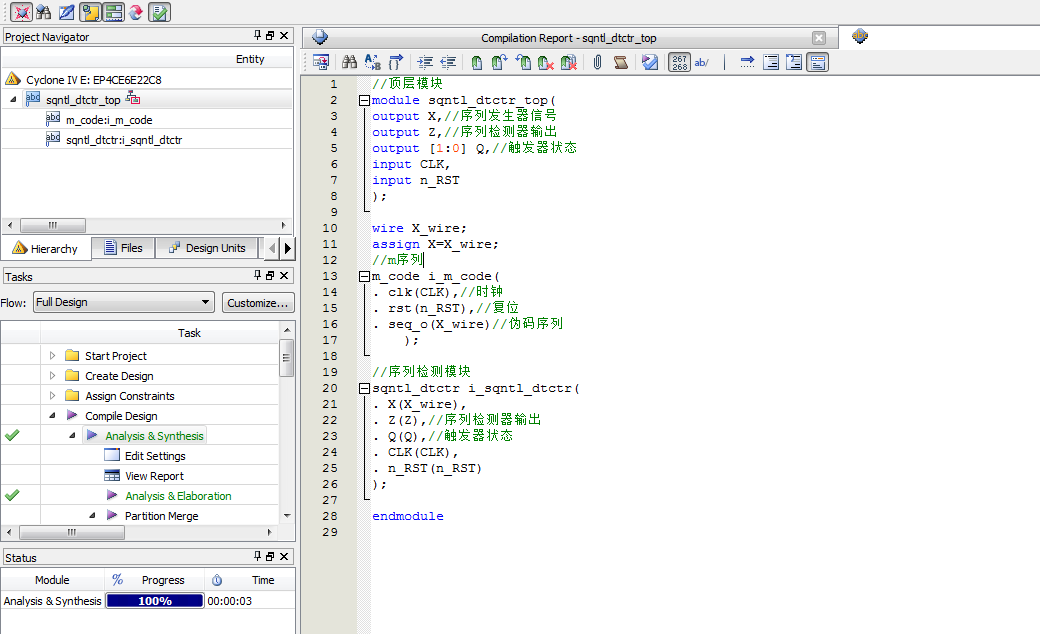

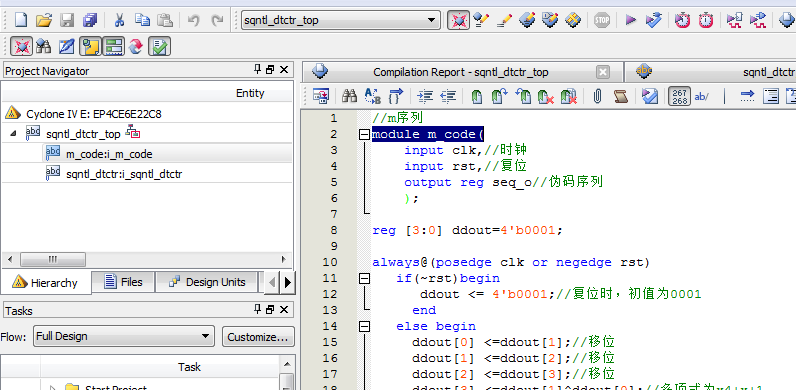

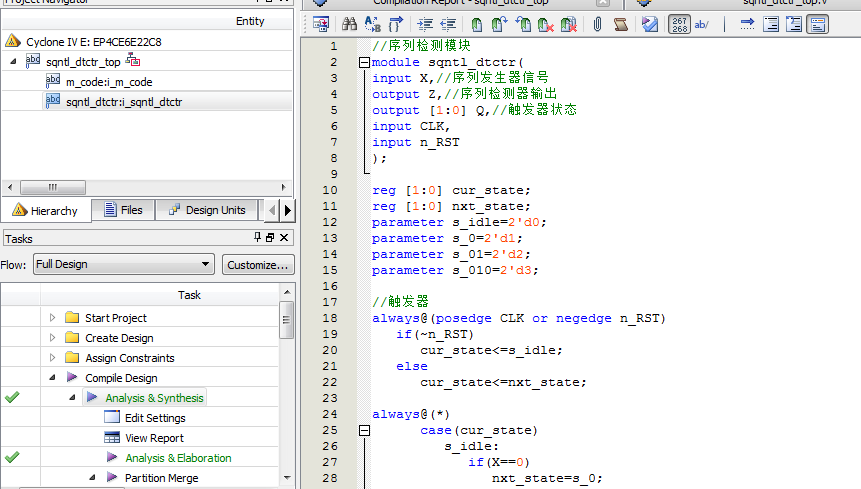

2. 程序文件

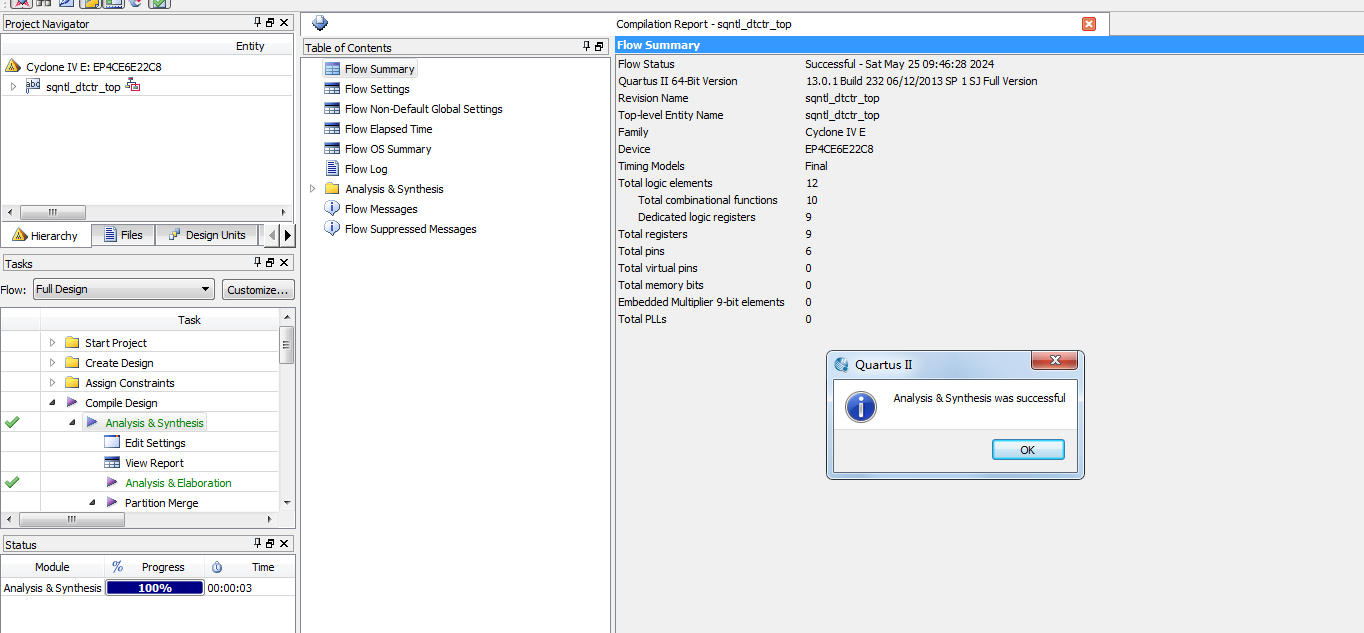

3. 程序编译

4. RTL图

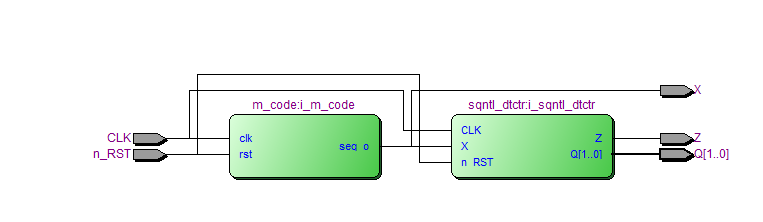

顶层

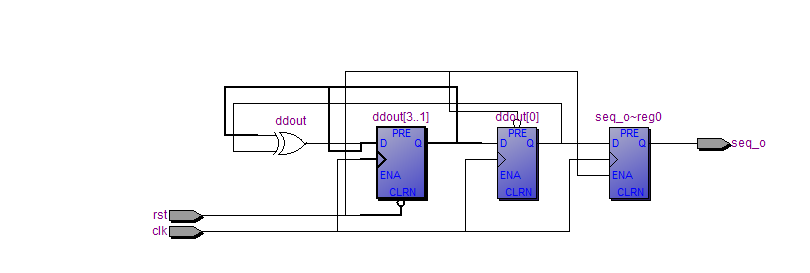

M序列

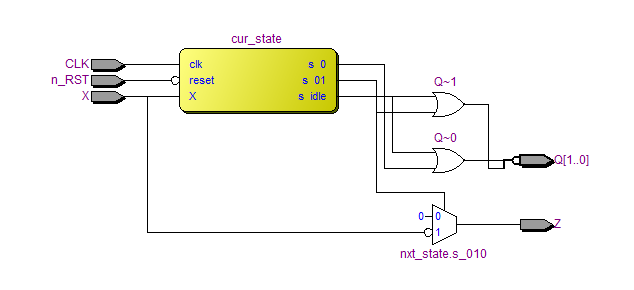

序列检测

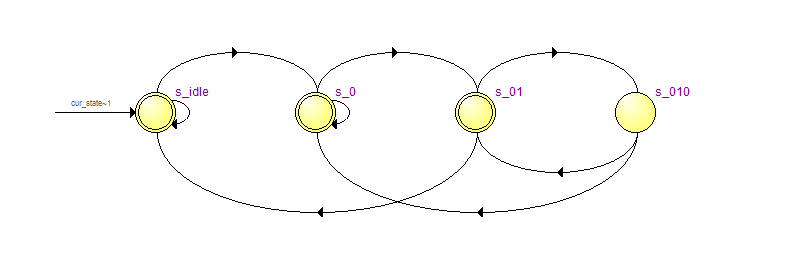

状态图

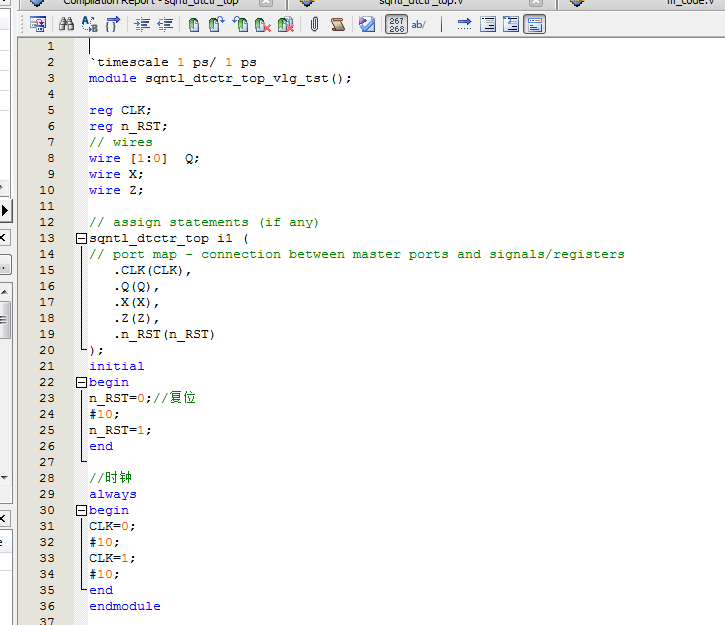

5. Testbench

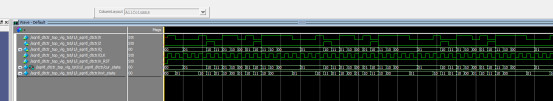

6. 仿真图

顶层仿真

M序列仿真

序列检测仿真

部分代码展示:

//序列检测模块
module sqntl_dtctr(
input X,//序列发生器信号
output Z,//序列检测器输出
output [1:0] Q,//触发器状态
input CLK,
input n_RST
);
reg [1:0] cur_state;
reg [1:0] nxt_state;
parameter s_idle=2'd0;
parameter s_0=2'd1;
parameter s_01=2'd2;
parameter s_010=2'd3;
//触发器
always@(posedge CLK or negedge n_RST)
if(~n_RST)
cur_state<=s_idle;
else
cur_state<=nxt_state;
always@(*)
case(cur_state)
s_idle:
if(X==0)
nxt_state=s_0;
else
nxt_state=s_idle;
s_0:
if(X==0)
nxt_state=s_0;
else
nxt_state=s_01;
s_01:
if(X==0)
nxt_state=s_010;
else
nxt_state=s_idle;
s_010:
if(X==0)
nxt_state=s_0;
else
nxt_state=s_01;
default:;
endcase
