基于DDS的扫频仪设计VHDL代码Quartus仿真

名称:基于DDS的扫频仪设计VHDL代码Quartus仿真

软件:Quartus

语言:VHDL

代码功能:

基于DDS的扫频仪设计

1、使用DDS原理,控制正弦波频率从低到高扫描

2、可以控制输出信号的幅值

3、可以控制扫描的时间间隔


FPGA代码Verilog/VHDL代码资源下载:www.hdlcode.com


演示视频:

设计文档:

设计文档.doc

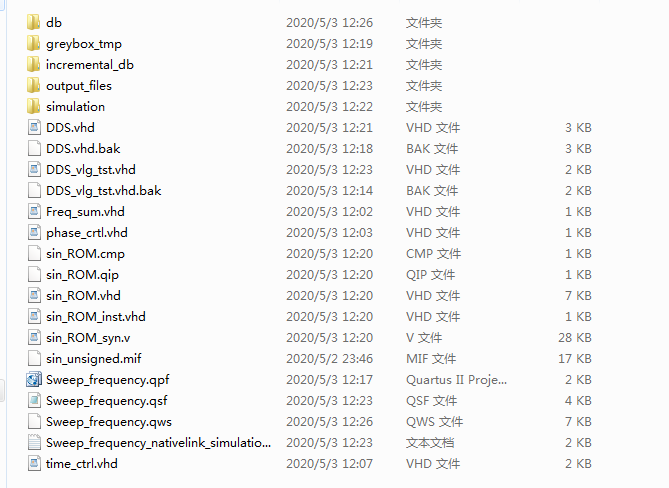

1. 工程文件

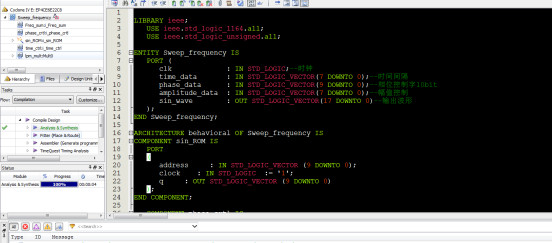

2. 程序文件

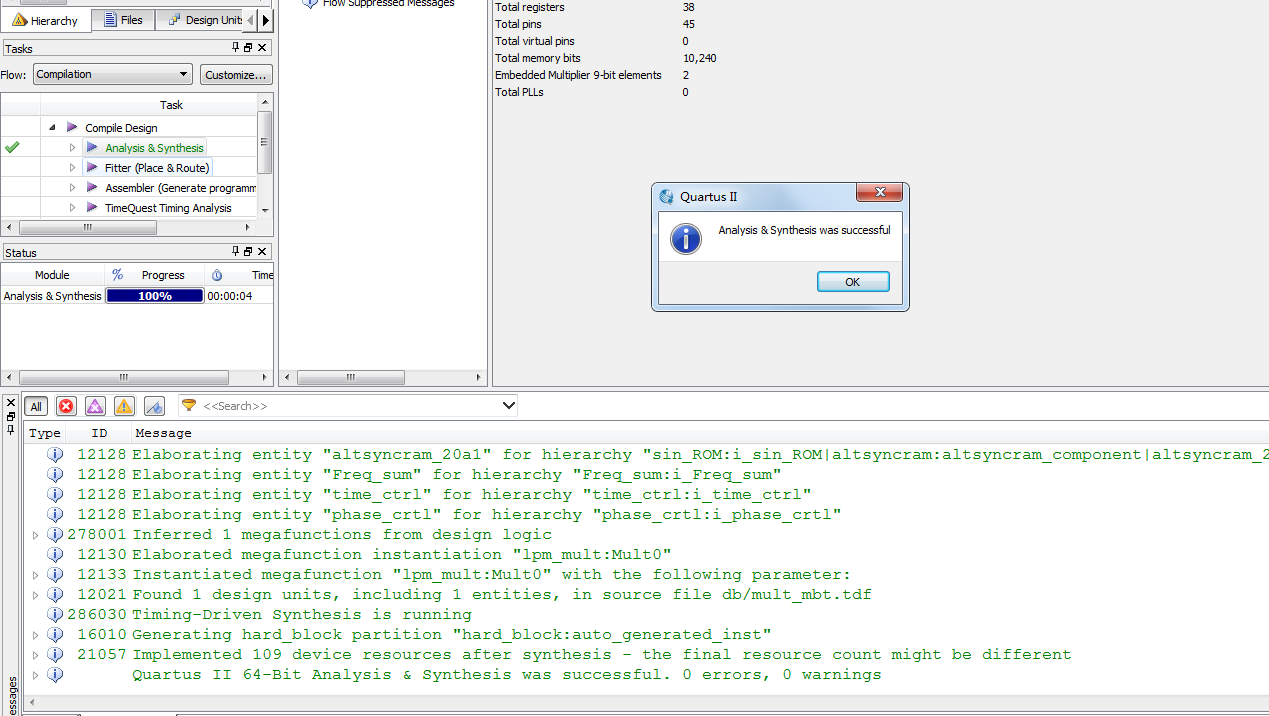

3. 程序编译

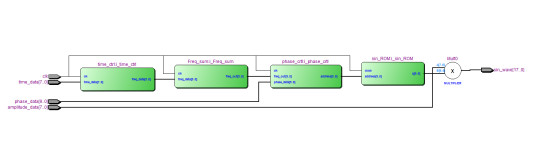

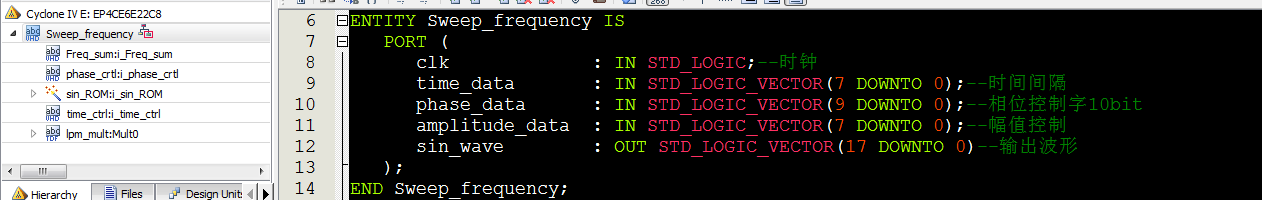

4. RTL图

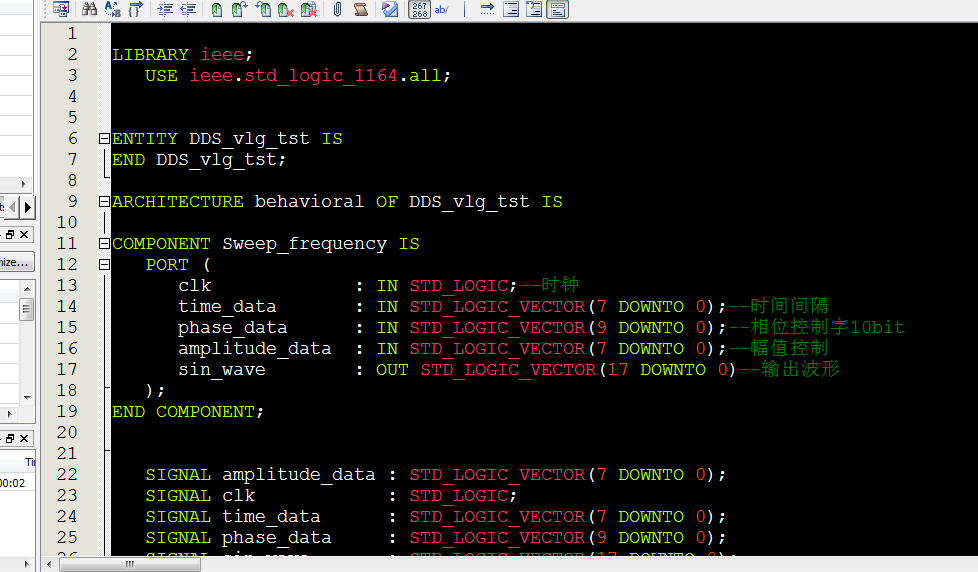

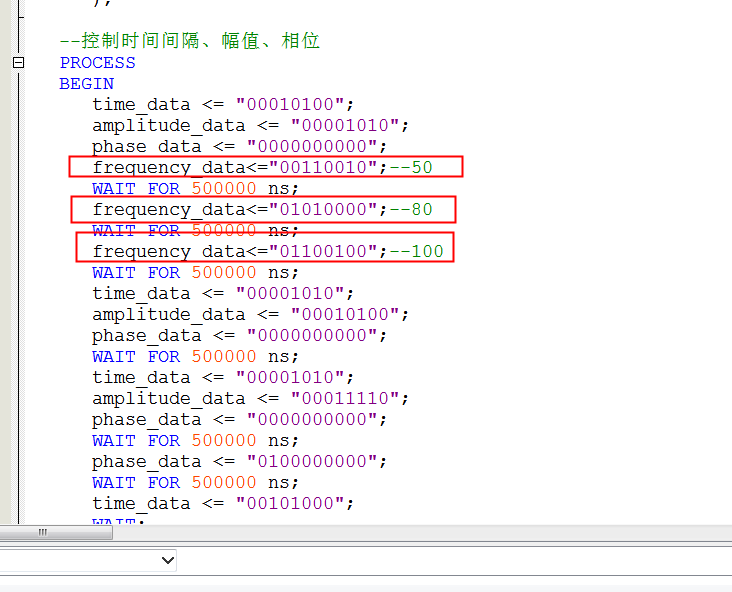

5. Testbench

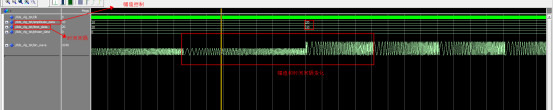

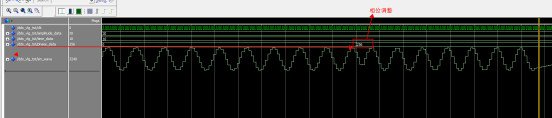

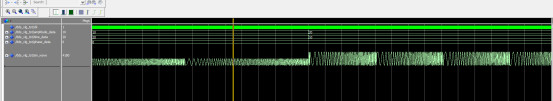

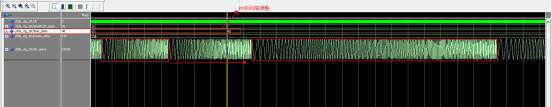

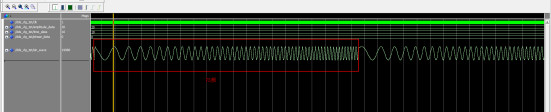

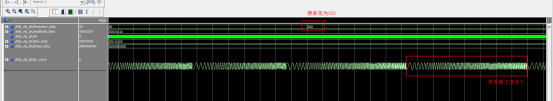

6. 仿真图

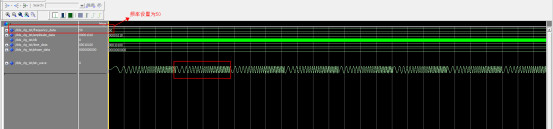

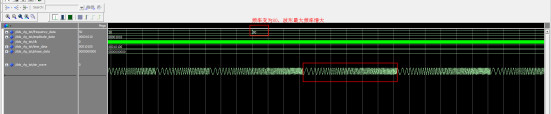

频率调整







testbench


仿真图

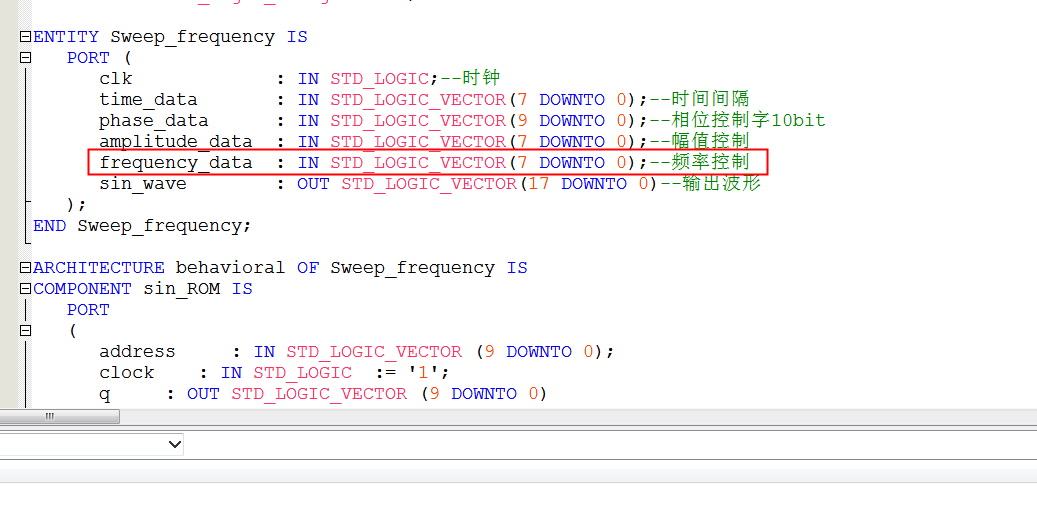

部分代码展示:


LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY Sweep_frequency IS
   PORT (
      clk             : IN STD_LOGIC;--时钟
      time_data       : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--时间间隔
      phase_data      : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--相位控制字10bit
      amplitude_data  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--幅值控制
frequency_data  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--频率控制
      sin_wave        : OUT STD_LOGIC_VECTOR(17 DOWNTO 0)--输出波形
   );
END Sweep_frequency;
ARCHITECTURE behavioral OF Sweep_frequency IS
COMPONENT sin_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (9 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (9 DOWNTO 0)
);
END COMPONENT;
   COMPONENT phase_crtl IS
      PORT (
         clk             : IN STD_LOGIC;
         freq_out        : IN STD_LOGIC_VECTOR(9 DOWNTO 0);
         phase_data      : IN STD_LOGIC_VECTOR(9 DOWNTO 0);
         address         : OUT STD_LOGIC_VECTOR(9 DOWNTO 0)
      );
   END COMPONENT;

   COMPONENT time_ctrl IS
      PORT (
         clk             : IN STD_LOGIC;
         time_data       : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
frequency_data: IN STD_LOGIC_VECTOR(7 DOWNTO 0);--频率控制
         freq_data       : OUT STD_LOGIC_VECTOR(9 DOWNTO 0)
      );
   END COMPONENT;

   COMPONENT Freq_sum IS
      PORT (
         clk             : IN STD_LOGIC;
         freq_data       : IN STD_LOGIC_VECTOR(9 DOWNTO 0);
         freq_out        : OUT STD_LOGIC_VECTOR(9 DOWNTO 0)
      );
   END COMPONENT;

   SIGNAL freq_data : STD_LOGIC_VECTOR(9 DOWNTO 0);--频率控制字10bit
   SIGNAL address   : STD_LOGIC_VECTOR(9 DOWNTO 0);
   SIGNAL freq_out  : STD_LOGIC_VECTOR(9 DOWNTO 0);
   SIGNAL q         : STD_LOGIC_VECTOR(9 DOWNTO 0);--ROM输出波形
BEGIN


   --sin存储Rom表
   i_sin_ROM : sin_ROM
      PORT MAP (
         address  => address,--查找表地址
         clock    => clk,--时钟
         q        => q--输出波形
      );


   --相位累加器
   i_Freq_sum : Freq_sum
      PORT MAP (
         clk        => clk,
         freq_data  => freq_data,--频率控制字10bit
         freq_out   => freq_out--累加器输出
      );


   --扫频控制
   i_time_ctrl : time_ctrl
      PORT MAP (
         clk        => clk,--时钟
         time_data  => time_data,--时间间隔
frequency_data => frequency_data,--频率控制
         freq_data  => freq_data--频率控制字10bit
      );


   --初相位调整
   i_phase_crtl : phase_crtl
      PORT MAP (
         clk         => clk,
         freq_out    => freq_out,--相位累加器输出
         phase_data  => phase_data,--相位控制字10bit
         address     => address--查找表地址
      );

   sin_wave <= amplitude_data * q;--输出最终波形

END behavioral;
