4路彩灯控制器设计Verilog代码Quartus 至芯开发板

名称：4路彩灯控制器设计Verilog代码Quartus  至芯开发板

软件：Quartus

语言：Verilog

代码功能：

4路彩灯控制器至芯FPGA开发板

1、具有4路彩灯

2、可以通过按键控制彩灯移动的速度

3、彩灯具有3种变化花样，花样自动切换

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

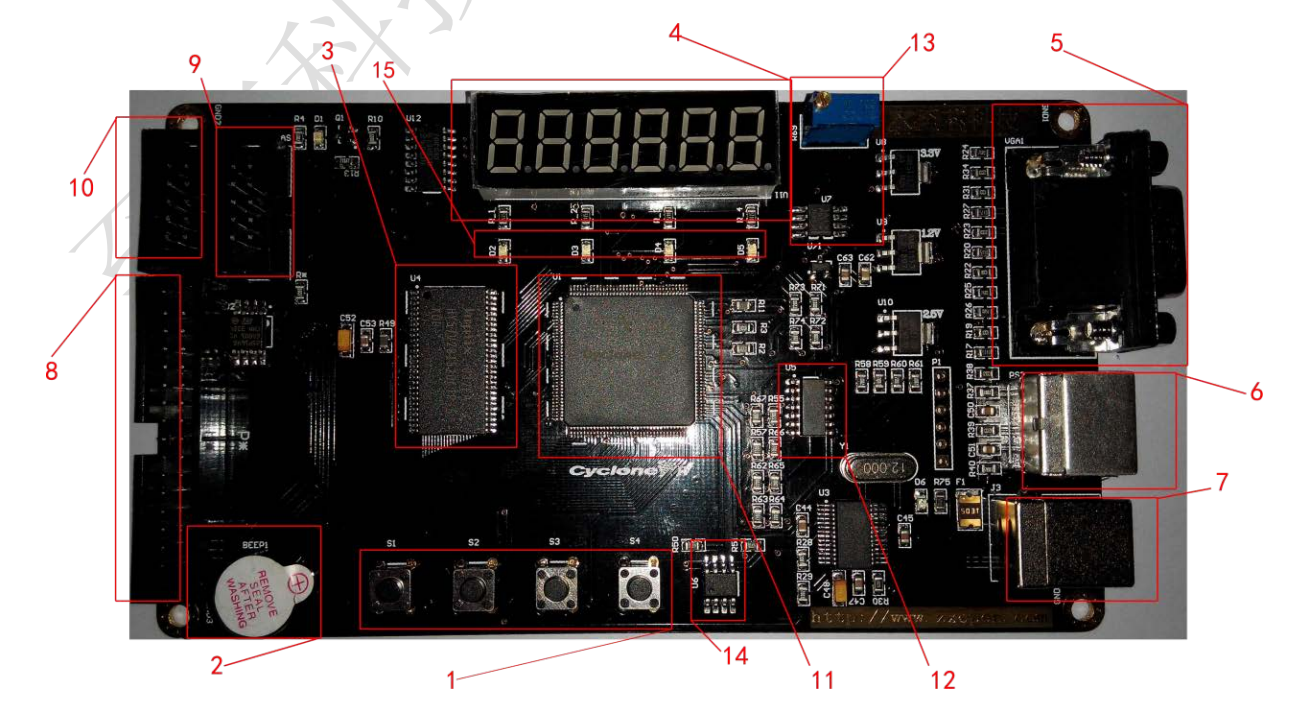

本代码已在至芯开发板验证，至芯开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

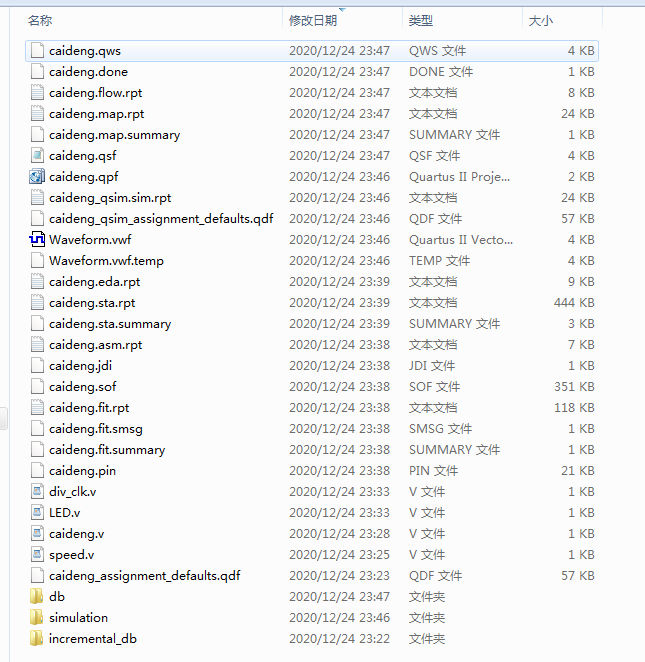

1. 工程文件

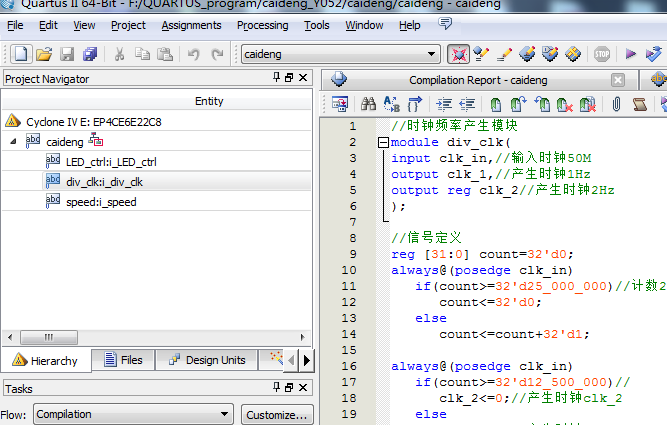

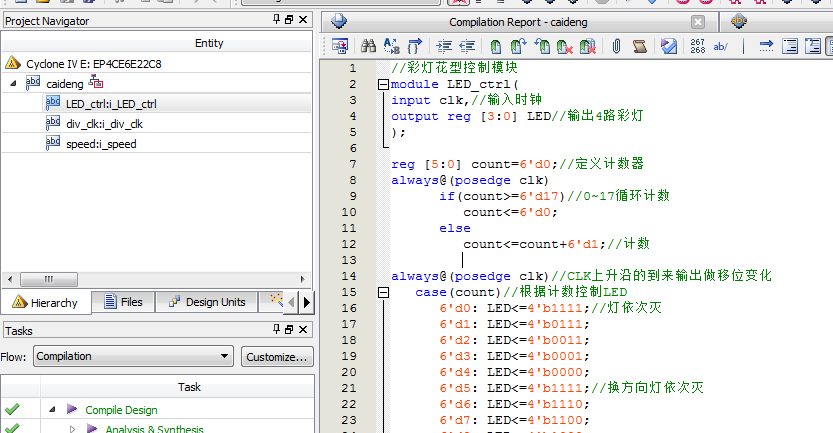

2. 程序文件

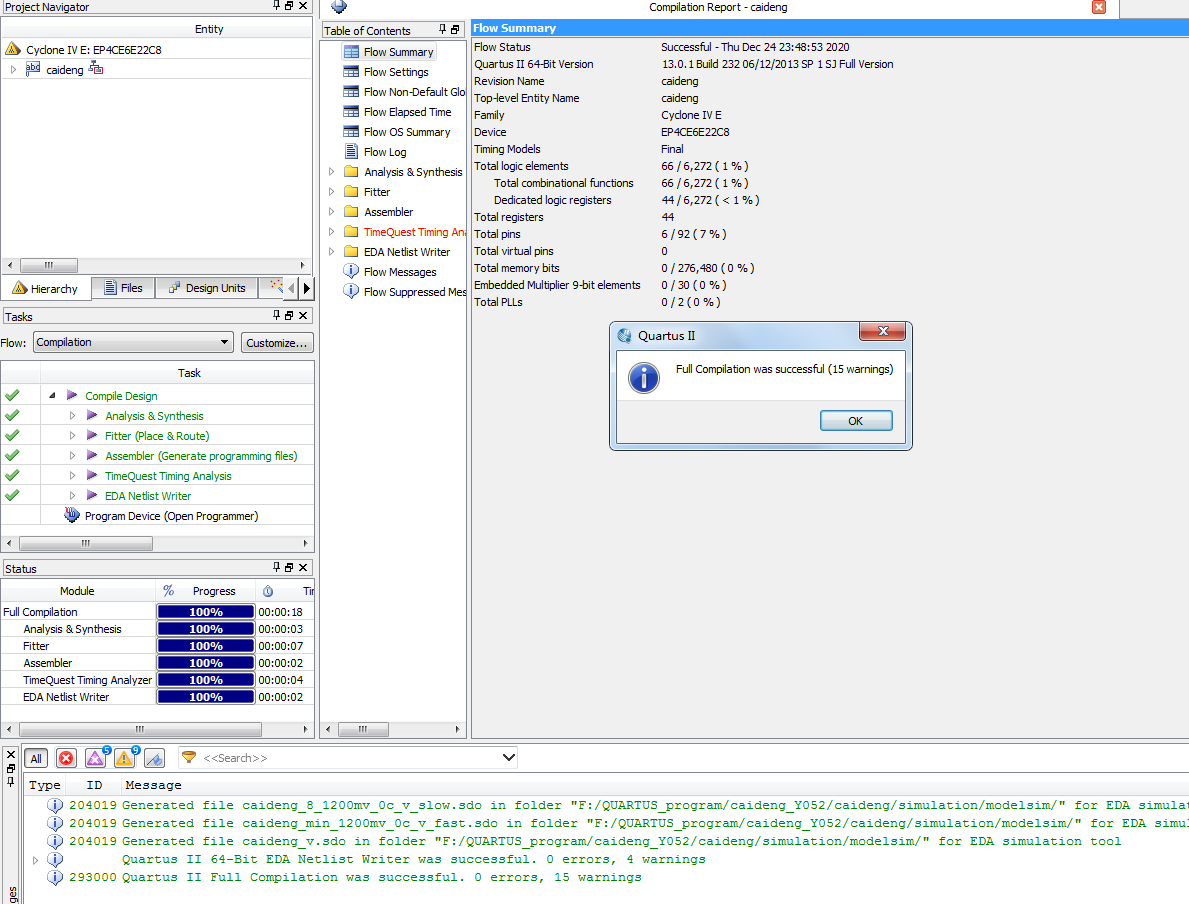

3. 程序编译

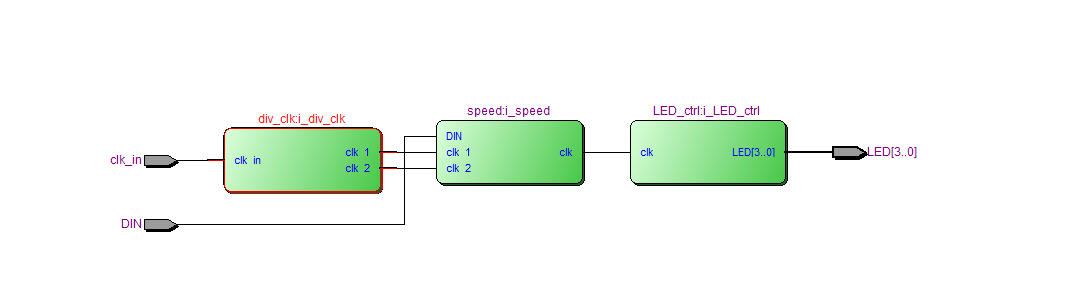

4. RTL图

5. 仿真文件（VWF文件）

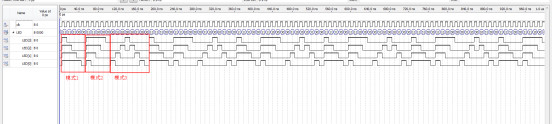

6. 仿真图

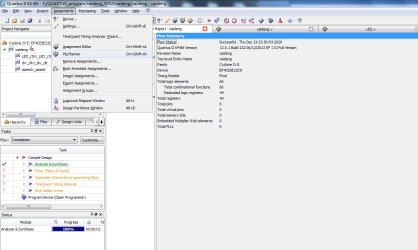

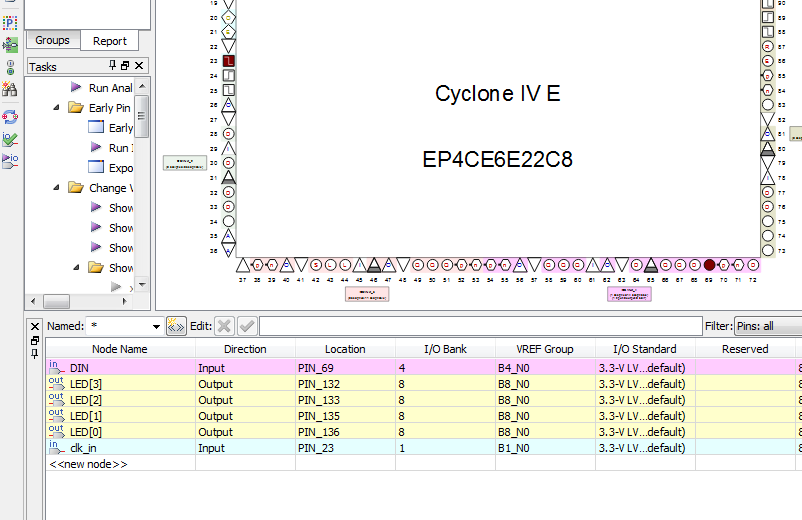

管脚分配

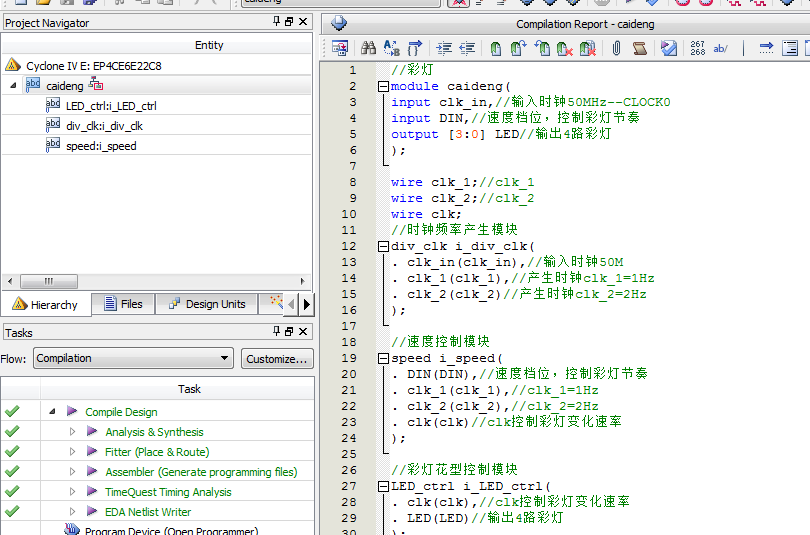

部分代码展示:

//彩灯
module caideng(
input clk_in,//输入时钟50MHz--CLOCK0
input DIN,//速度档位，控制彩灯节奏
output [3:0] LED//输出4路彩灯
);
wire clk_1;//clk_1
wire clk_2;//clk_2
wire clk;
//时钟频率产生模块
div_clk i_div_clk(
. clk_in(clk_in),//输入时钟50M
. clk_1(clk_1),//产生时钟clk_1=1Hz
. clk_2(clk_2)//产生时钟clk_2=2Hz
);
//速度控制模块
speed i_speed(
. DIN(DIN),//速度档位，控制彩灯节奏
. clk_1(clk_1),//clk_1=1Hz
. clk_2(clk_2),//clk_2=2Hz
. clk(clk)//clk控制彩灯变化速率
);
//彩灯花型控制模块
LED_ctrl i_LED_ctrl(
. clk(clk),//clk控制彩灯变化速率
. LED(LED)//输出4路彩灯
);
endmodule

代码文件（付费下载）：
