任意分频器设计Verilog代码Quartus仿真

名称：任意分频器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

任意分频器设计

1、可以通过参数控制分频比，即可以配置分频器的分母、分子

2、可以控制分频输出信号的占空比

设计思路为任意分频都可以拆分为2分频和3分频交叉组合而成（即最小的偶数分频和最小的奇数分频的组合）。

假设19/9分频，利用公式,(19/9)*(a+b)=2a+3b;计算a和b的值

即可以由8个2分频+1个3分频，在8*2+1*3=19个参考时钟周期内，实现19/9分频。

parameter fenzi=440;//分子

parameter fenmu=24;//分母

parameter duty=70;//占空比

fenzi/fenmu分频。换个说法，即fenzi个参考时钟refclk里，划分fenmu段

因为分母是fenmu，所以计数器是+fenmu计算的，

如果超过fenzi，意味着当前两个上升沿之间的周期大于期望周期值，

余数需要考虑进下一个周期里。

总共需要的周期数，就是前文的2a+3b=fenzi个参考时钟周期内。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 工程文件

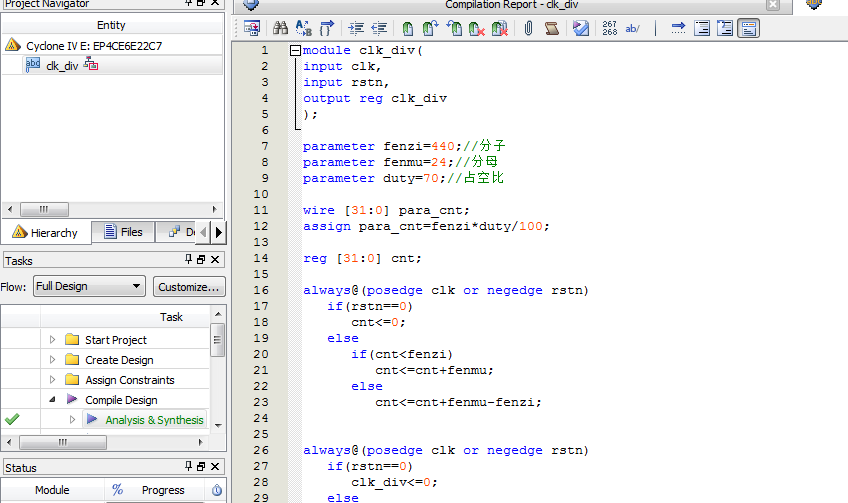

2. 程序文件

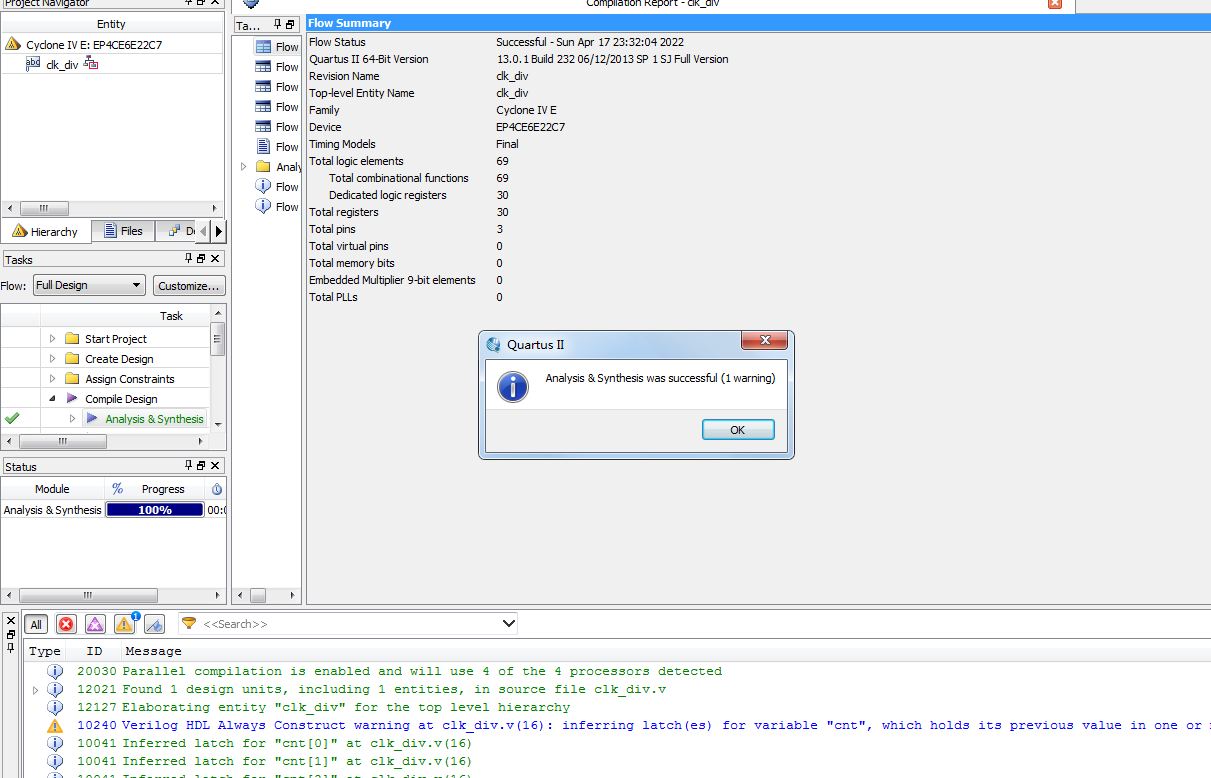

3. 程序编译

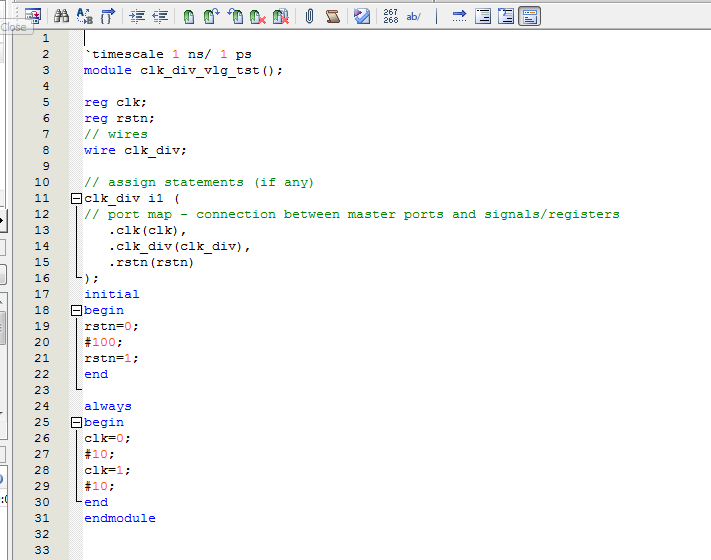

4. Testbench

5. 仿真图

部分代码展示:

//任意分频设计
module clk_div(
input clk,//输入时钟
input rstn,//复位，低电平有效
output reg clk_div//输出分频信号
);
//设计思路为任意分频都可以拆分为2分频和3分频交叉组合而成（即最小的偶数分频和最小的奇数分频的组合）。
//假设19/9分频，利用公式,(19/9)*(a+b)=2a+3b;计算a和b的值
//即可以由8个2分频+1个3分频，在8*2+1*3=19个参考时钟周期内，实现19/9分频。
parameter fenzi=440;//分子
parameter fenmu=24;//分母
parameter duty=70;//占空比
wire [31:0] para_cnt;
assign para_cnt=fenzi*duty/100;//根据占空比计算高电平计数值
//fenzi/fenmu分频。换个说法，即fenzi个参考时钟refclk里，划分fenmu段
//因为分母是fenmu，所以计数器是+fenmu计算的，
//如果超过fenzi，意味着当前两个上升沿之间的周期大于期望周期值，
//余数需要考虑进下一个周期里。
//总共需要的周期数，就是前文的2a+3b=fenzi个参考时钟周期内。

代码文件（付费下载）：
