Craps投骰子游戏设计VHDL代码Quartus仿真

名称： Craps投骰子游戏设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

 Craps投骰子游戏

您将要设计和实现的游戏通常被称为Craps。游戏涉及两个骰子，每个骰子的值可以在1到6之间。两个伪随机计数器用于模拟骰子的掷骰。掷骰后，两个计数器的值之和将在2到12的范围内。游戏规则如下：

1.在掷骰子的第一轮后，如果总和为7或11，则获胜。如果总和为2、3或12（即胡扯），则输家。否则，玩家在第一轮掷骰中获得的总和称为点，他/她必须再次掷骰子。

2.在掷骰子的第二轮或后续掷骰中，如果总和等于该点，则获胜；如果总和等于7，则他/她输。否则，玩家必须再次掷骰，直到他/她最终获胜或失败。

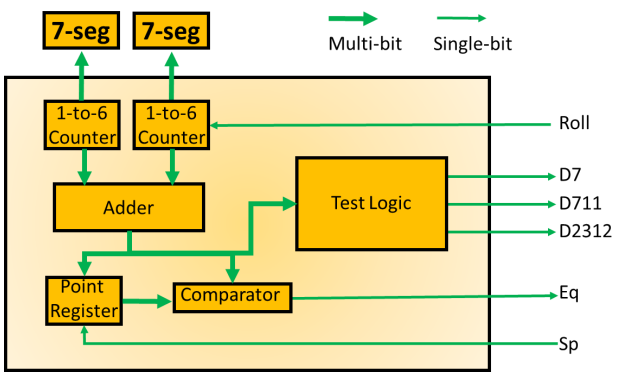

根据游戏规则，我们可以设计数据路径。下面给出的数据路径包括一个加法器，用于将两个计数器输出相加；一个用于存储点的寄存器；一个比较器，用于比较存储在点寄存器中的值和加法器的输出；以及一个测试逻辑，用于确定获胜条件或输。

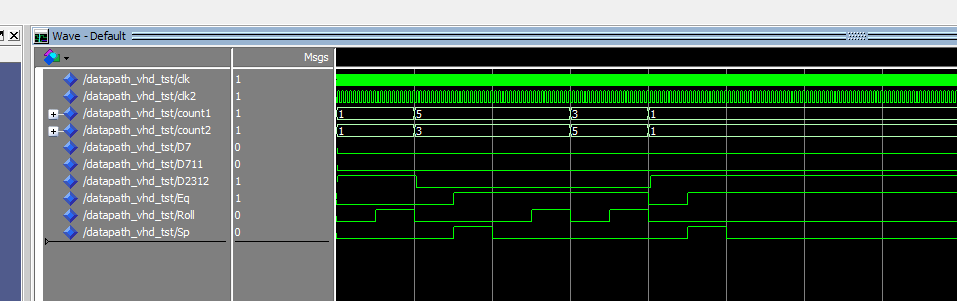

每个组件都需要使用专用的测试平台分别进行测试。报告中应包含所有带注释的仿真波形。然后，您可以将所有这些组件放在一起以构成完整的数据路径。使用测试平台调试和测试完整的数据路径电路。确保在报告中包括相应的带注释的仿真波形。

接下来，可以将有限状态机设计为系统的控制器。调试和模拟FSM，直到其正常运行。确保在报告中包括FSM仿真波形。

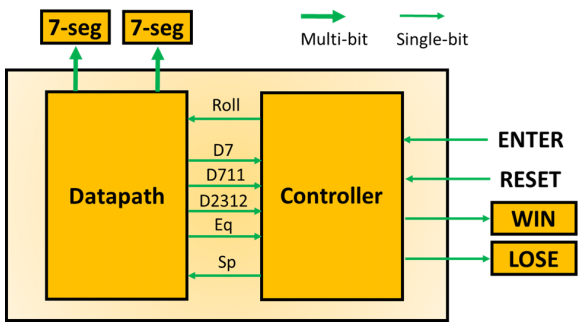

设计和测试数据路径和控制器之后。系统的最终设计仅是控制器和数据路径的集成，如下所示。调试和模拟最终系统，直到您的设计实现所需的功能为止。然后，您准备使用测试平台演示您设计的系统。最终系统也需要带注释的仿真波形。

寄存器中，然后玩家再次掷骰。如果新的总和等于该点，则玩家获胜；如果是7，他/她输了。否则，播放器将再次滚动。如果“胜利”指示灯或“失败”指示灯不亮，则玩家必须再次按下“滚动按钮”才能继续播放。在输赢之后，他/她必须按“重置”才能开始新的游戏。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

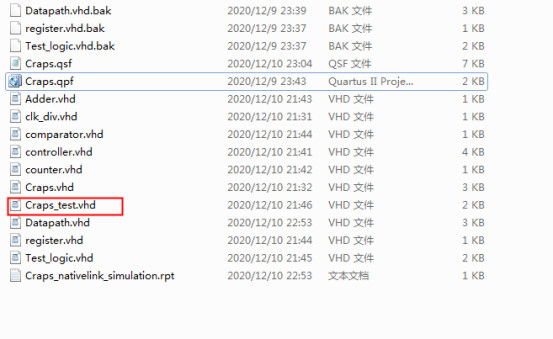

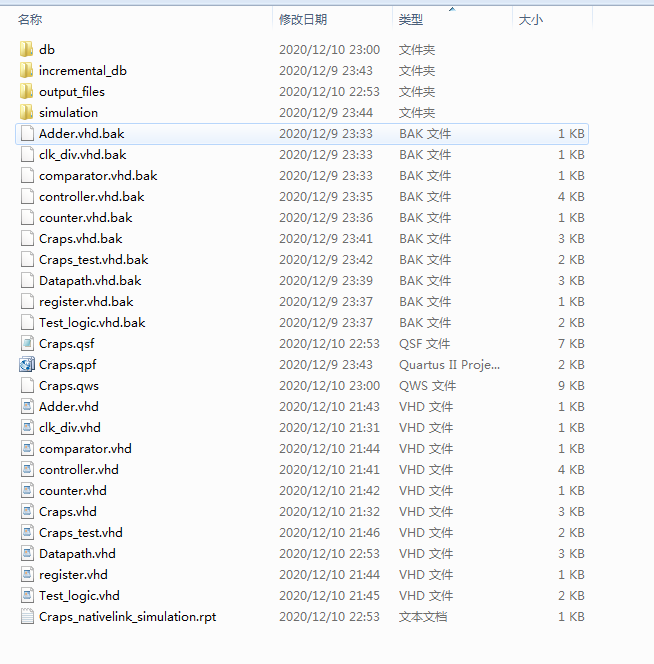

1. 工程文件

2. 程序文件

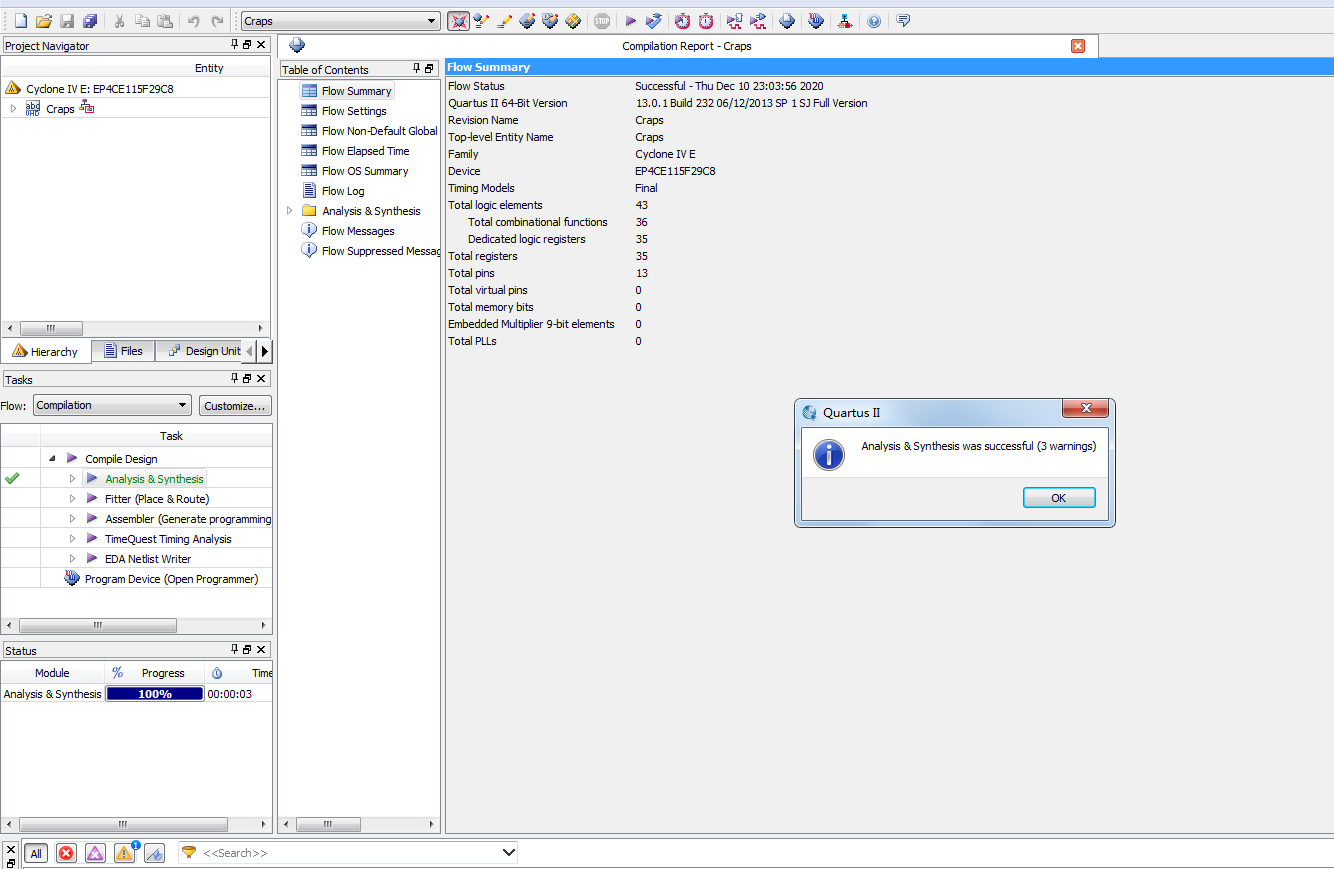

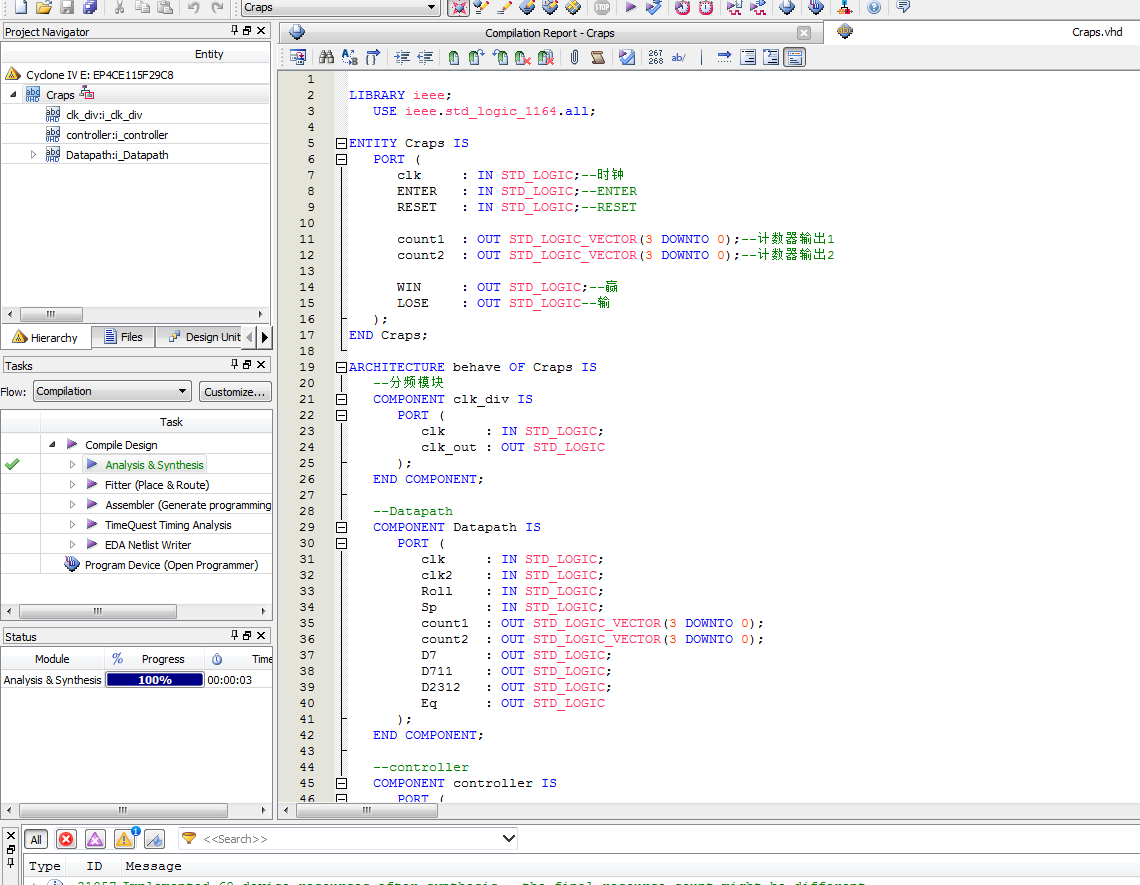

3. 程序编译

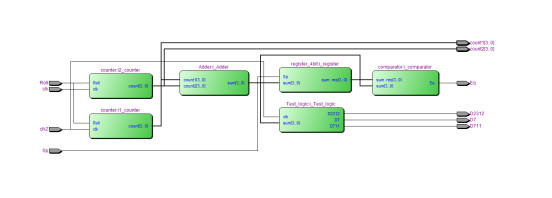

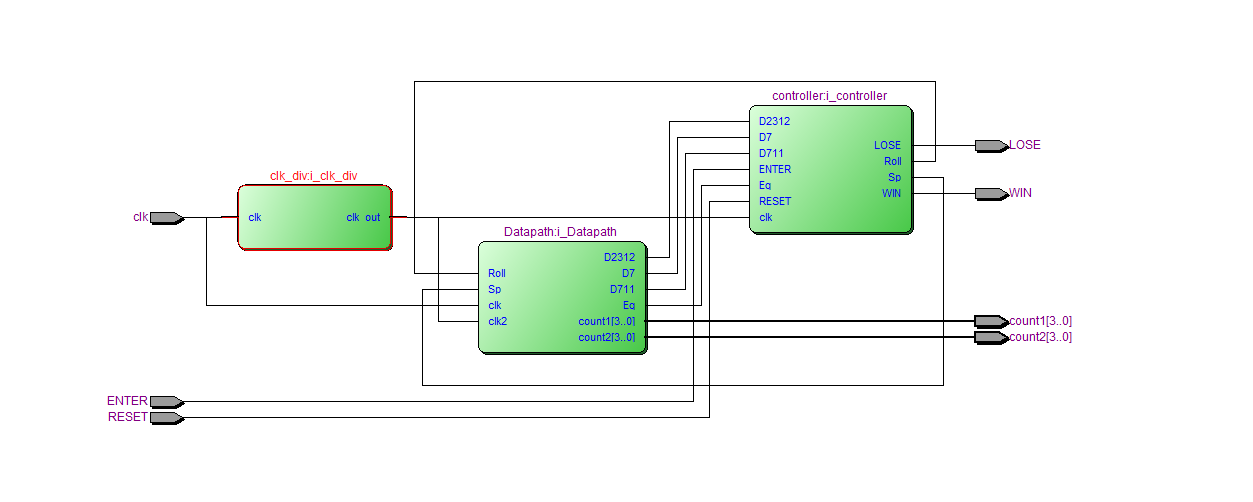

4. RTL图

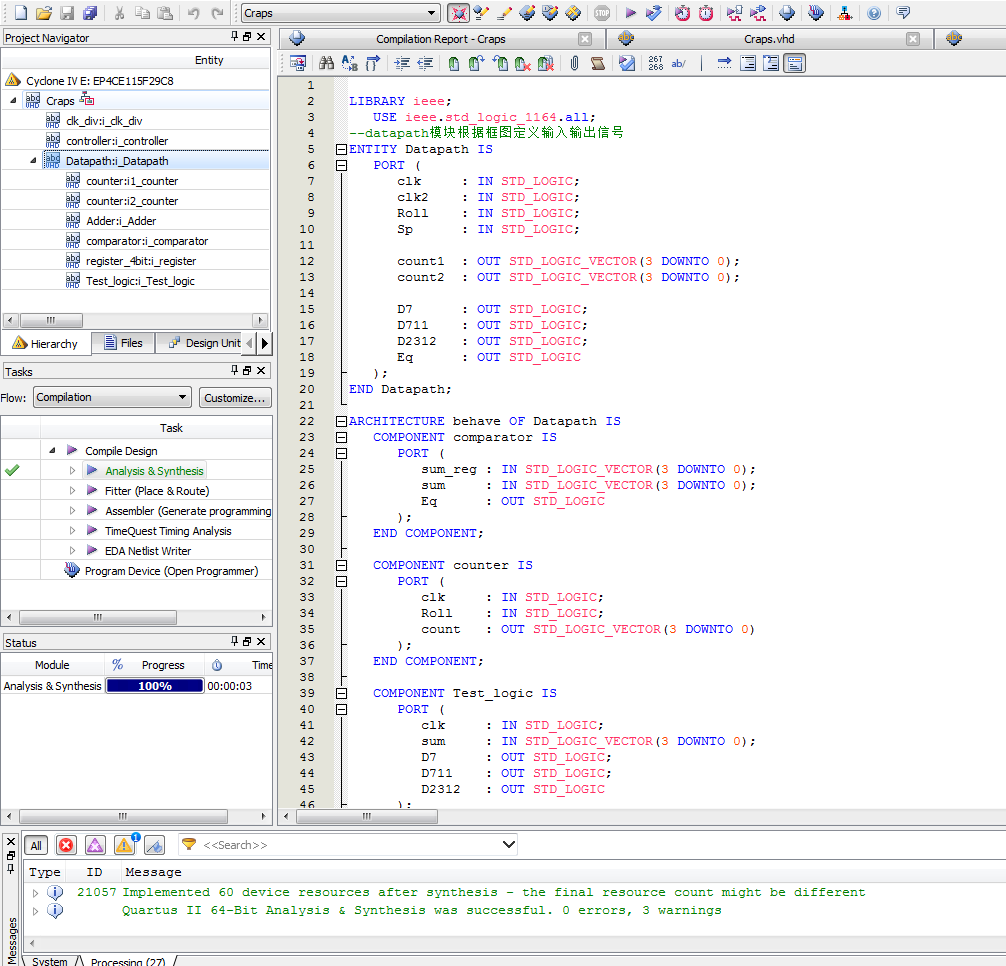

Datapath内部

5. 仿真图

Testbench

整体testbench

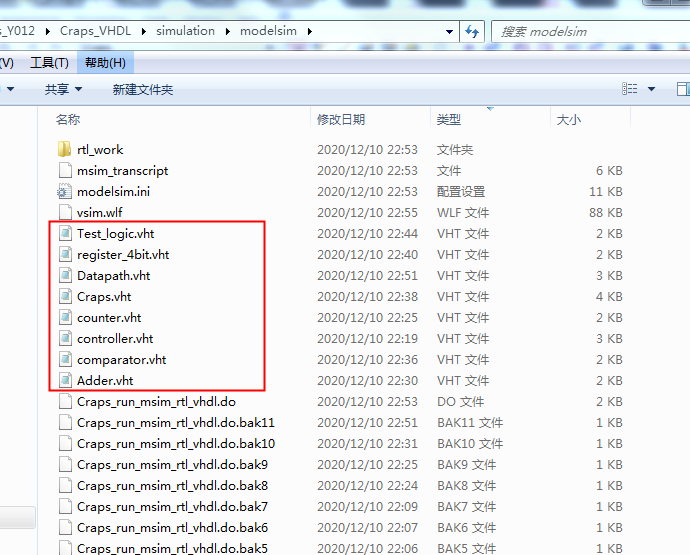

分模块testbench

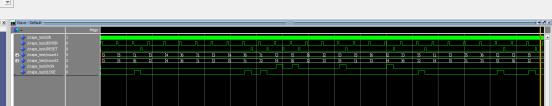

仿真图

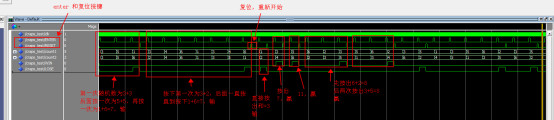

整体仿真图

分模块仿真图

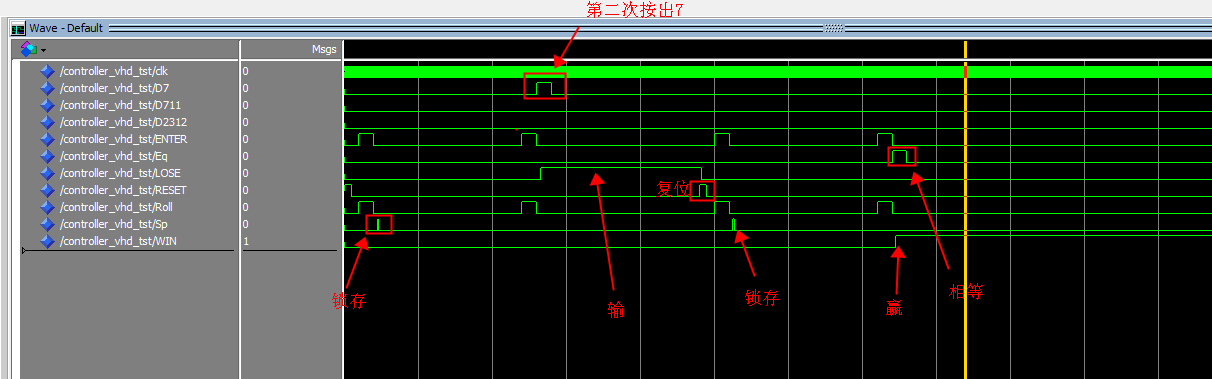

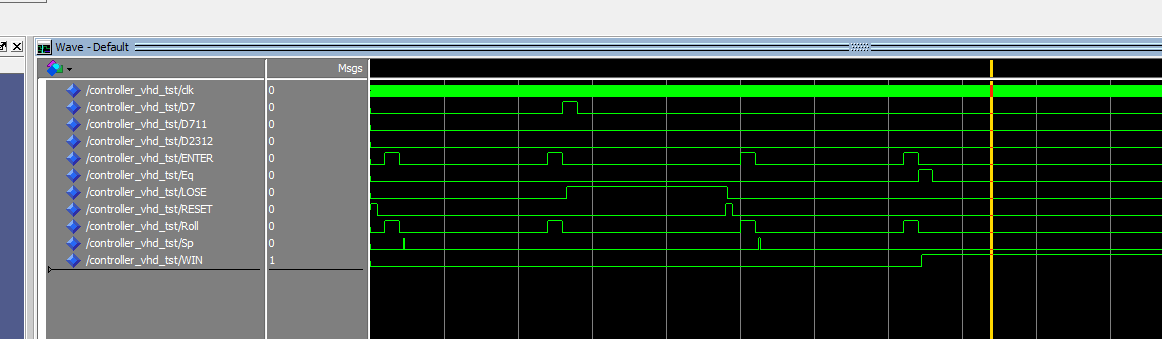

Controller模块

Datapath模块

Datapath子模块

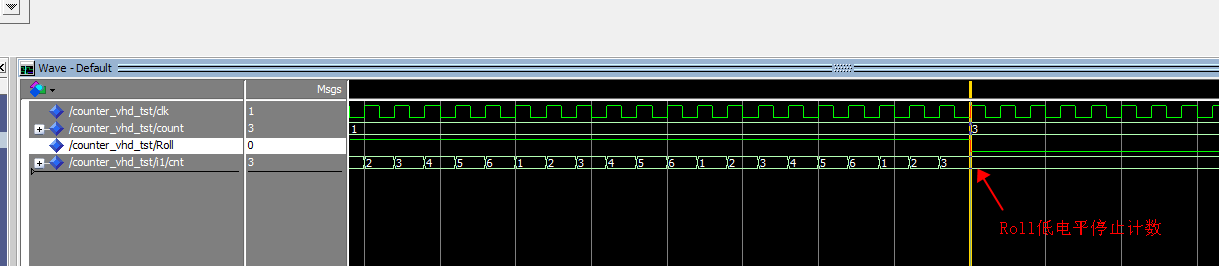

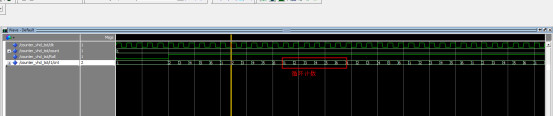

Counter

Adder，加法器

register_4bit

comparator

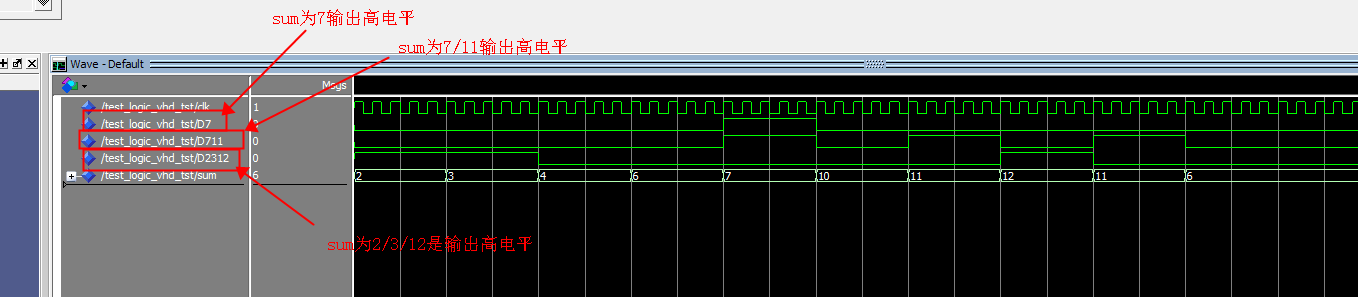

Test_logic

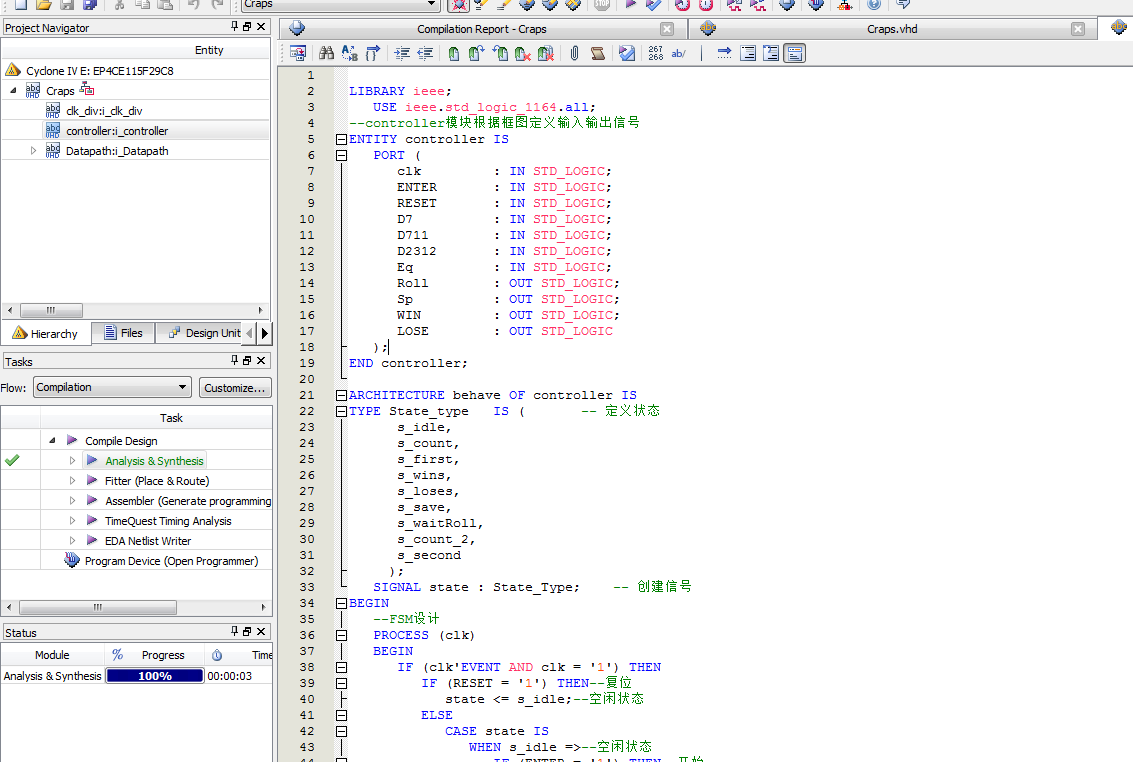

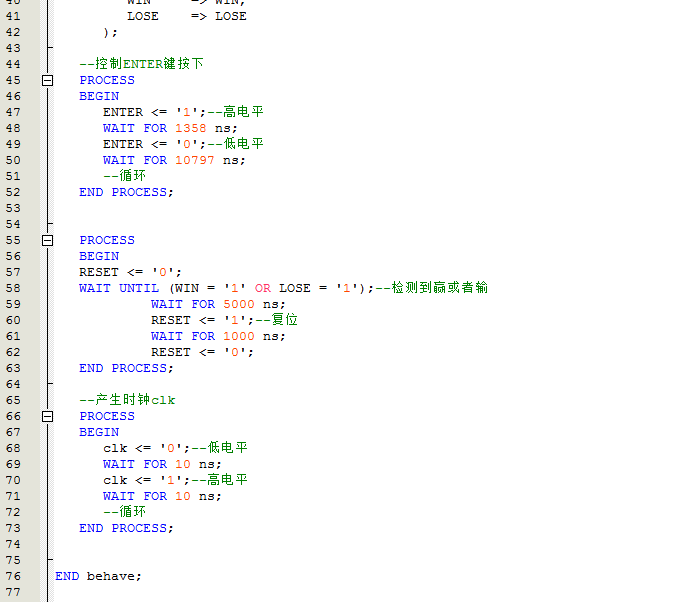

部分代码展示:
