QPSK调制解调器设计Verilog代码Quartus仿真

名称：QPSK调制解调器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

QPSK调制解调器设计

1、调制信号通过外部信号控制

2、将调制信号进行QPSK调制，并将调制后的波形通过DAC转换为模拟信号输出

3、接收模拟QPSK信号，通过ADC转换为数字信号

4、对转换后是数字信号进行QPSK解调，输出2bit解调后的数据

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

QPSK调制解调设计.doc

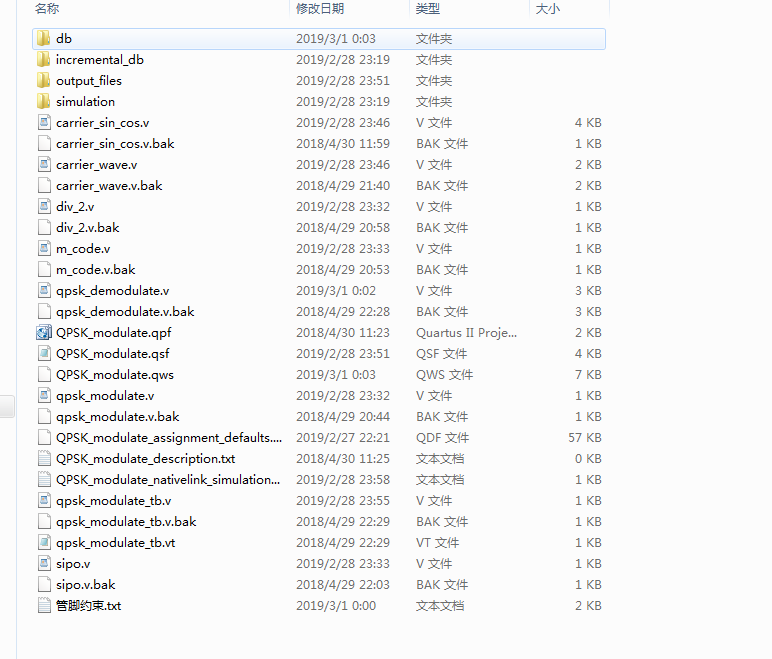

1. 工程文件

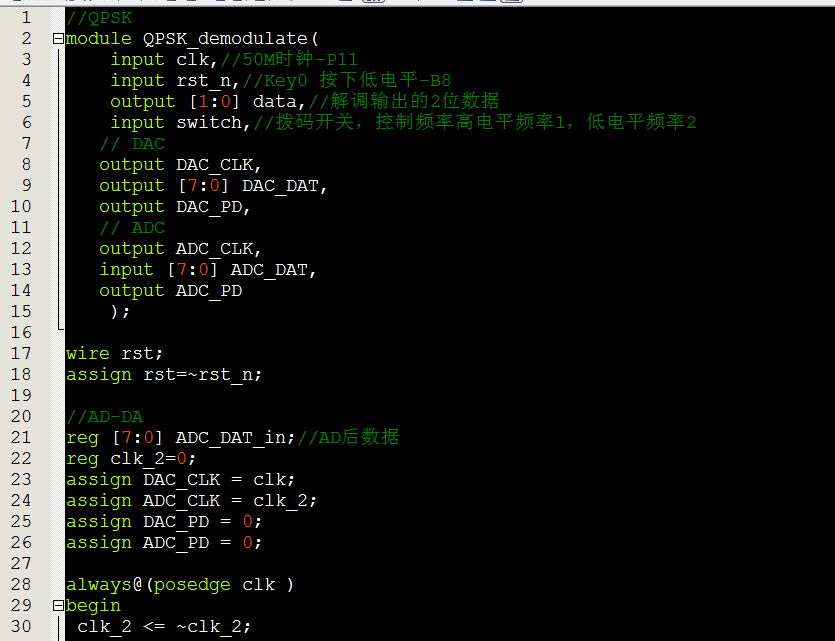

2. 程序文件

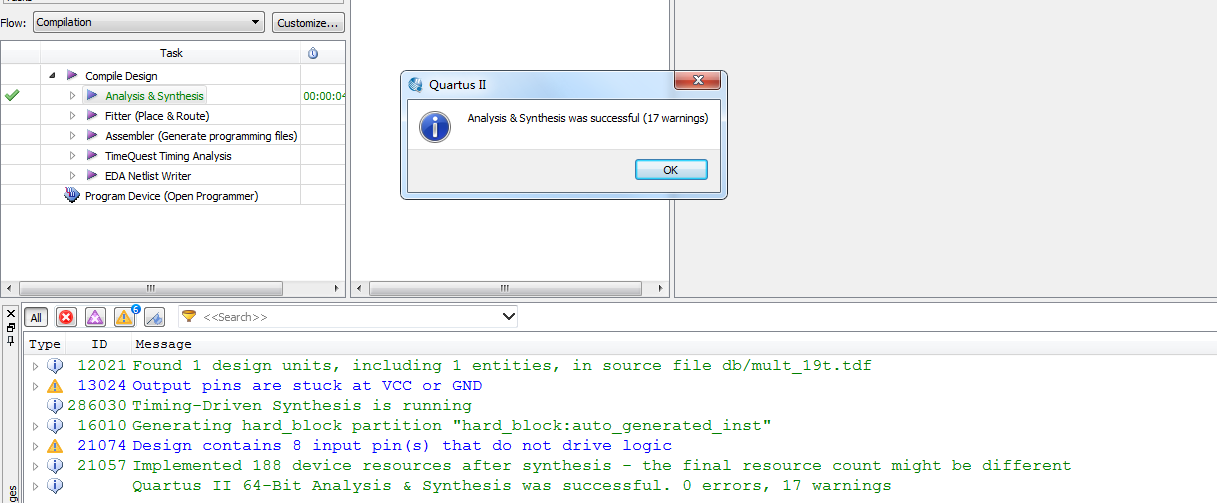

3. 程序运行

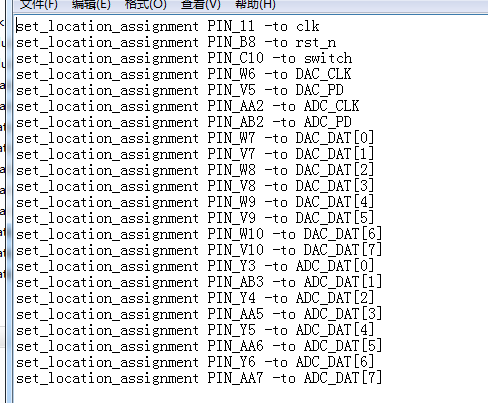

4. 管脚约束

5. 仿真图

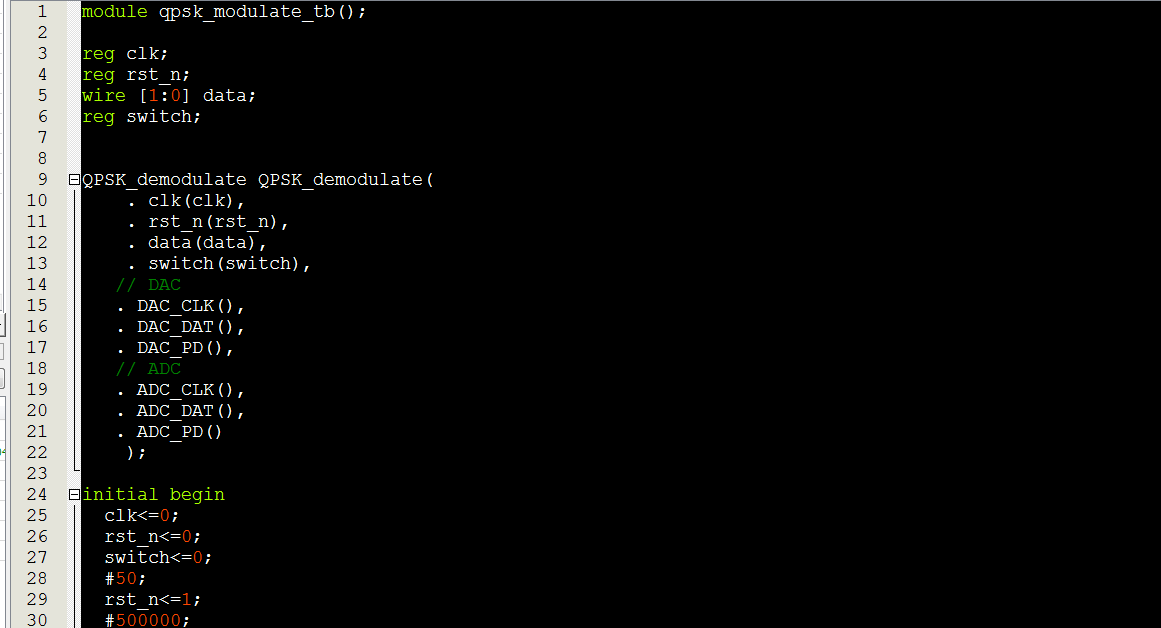

Testbench

仿真图

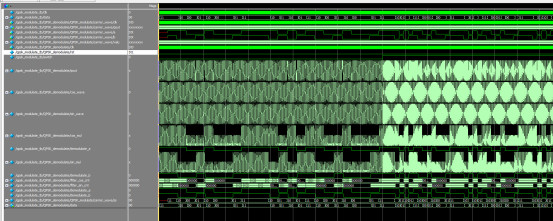

整体仿真图

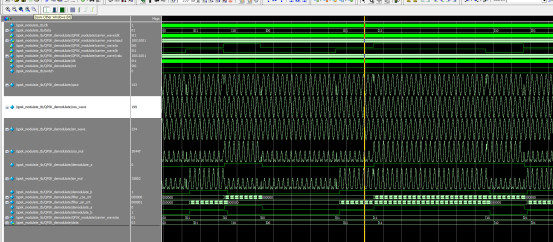

整体仿真图放大

Switch（开关）信号控制两种频率

Sin 、cos两个相互正交的载波信号

输出的QPSK调制信号

解调时，载波与调制信号相乘后波形

解调得a,b信号，组成2bit的data信号，图中ss为原始信号，可看出data等于ss，解调正确

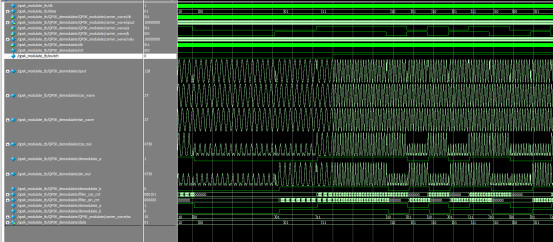

开关切换频率

部分代码展示:

//QPSK
module QPSK_demodulate(
    input clk,//50M时钟-P11
    input rst_n,//Key0 按下低电平-B8
    output [1:0] data,//解调输出的2位数据
 input switch,//拨码开关，控制频率高电平频率1，低电平频率2
// DAC
output DAC_CLK,
output [7:0] DAC_DAT,
output DAC_PD,
// ADC
output ADC_CLK,
input [7:0] ADC_DAT,
output ADC_PD
    );

wire rst;
assign rst=~rst_n;
//AD-DA
reg [7:0] ADC_DAT_in;//AD后数据
reg clk_2=0;
assign DAC_CLK = clk;
assign ADC_CLK = clk_2;
assign DAC_PD = 0;
assign ADC_PD = 0;
always@(posedge clk )
begin
 clk_2 <= ~clk_2;
end
always @(posedge clk)
begin
 ADC_DAT_in <= ADC_DAT;
end
wire [7:0] qout;
wire [7:0] cos_wave;
wire [7:0] sin_wave;
assign DAC_DAT=qout;//输出调制波形
wire clk_ctrl;
assign clk_ctrl=switch? clk:clk_2;//通过控制时钟来控制频率
//QPSK调制模块
QPSK_modulate QPSK_modulate(
    . clk(clk_ctrl),
    . rst(rst),
    . qout(qout)
    );
//正交载波模块
carrier_sin_cos carrier_sin_cos(
    . clk(clk_ctrl),
    . rst(rst),
    . cos_wave(cos_wave),
 . sin_wave(sin_wave)
    );
wire [16:0] cos_mul;
wire [16:0] sin_mul;
//载波相乘.仿真用该句
assign cos_mul=cos_wave*qout;//*ADC_DAT
assign sin_mul=sin_wave*qout;

代码文件（付费下载）：
