DBPL解码器设计Verilog代码Quartus仿真

名称：DBPL解码器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

DBPL解码器

1.接收DBPL串行数据

2.输出8位解码信号

3.具有接收完成或者接收错误指示信号

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

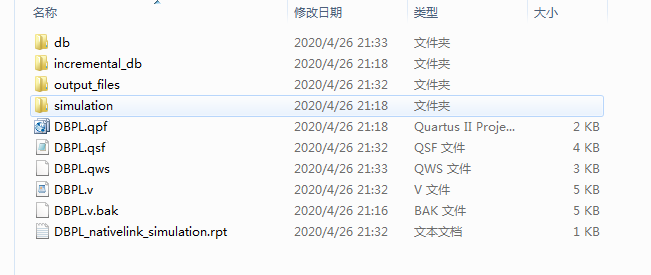

1. 工程文件

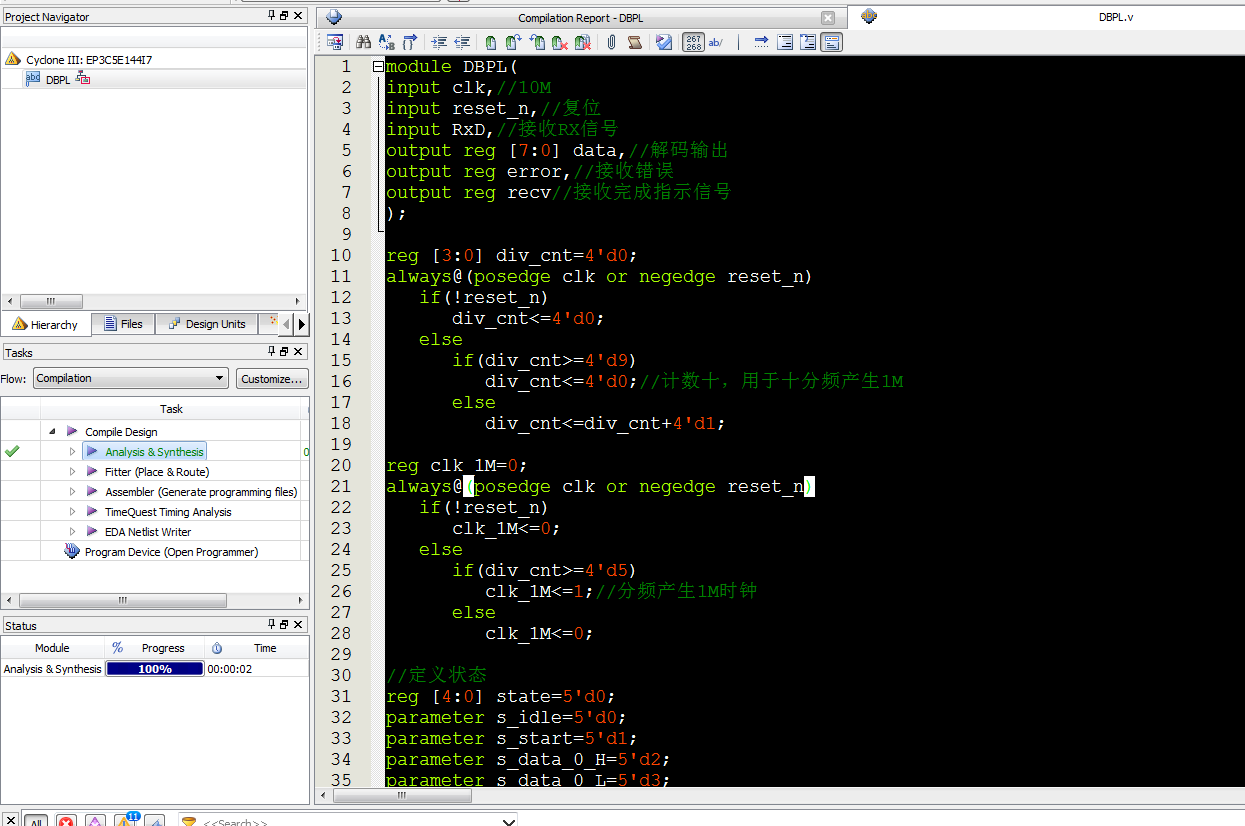

2. 程序文件

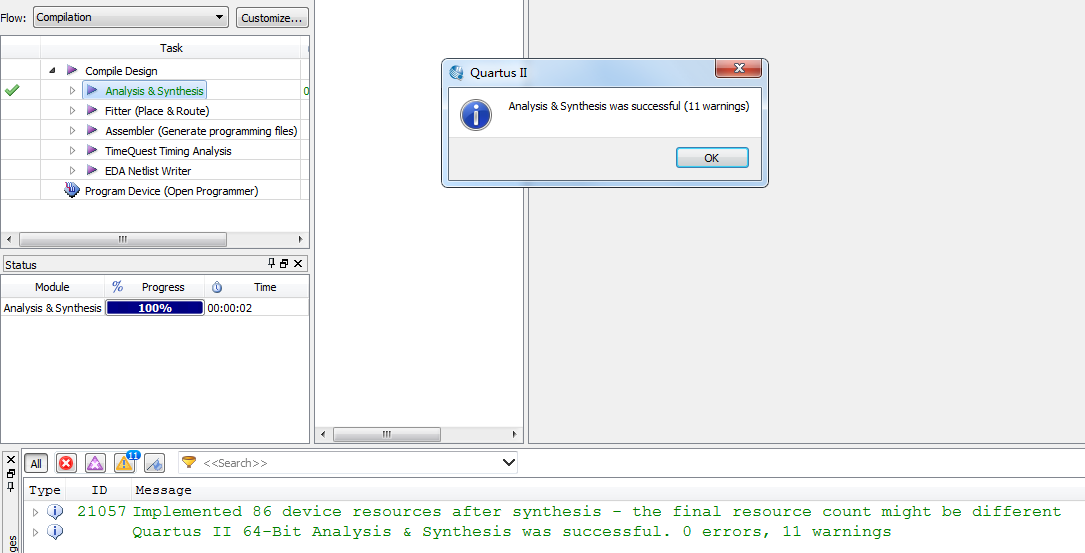

3. 程序编译

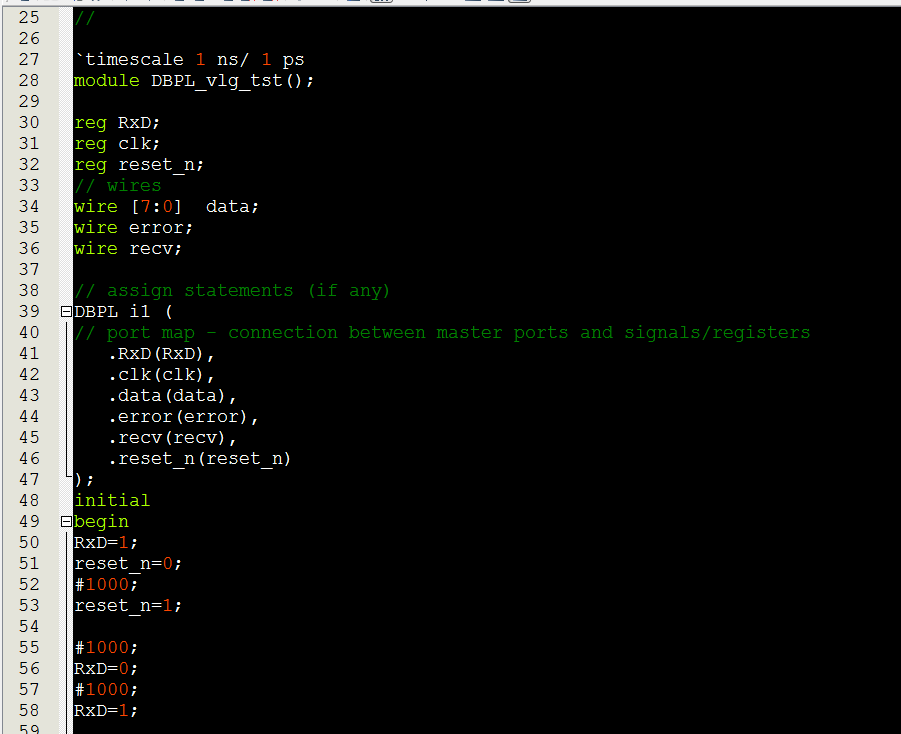

4. Testbench

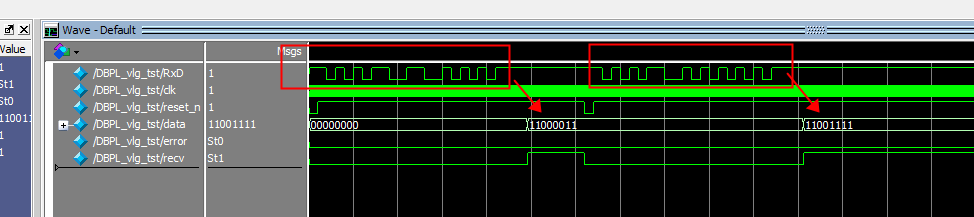

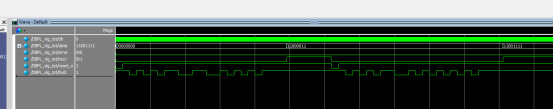

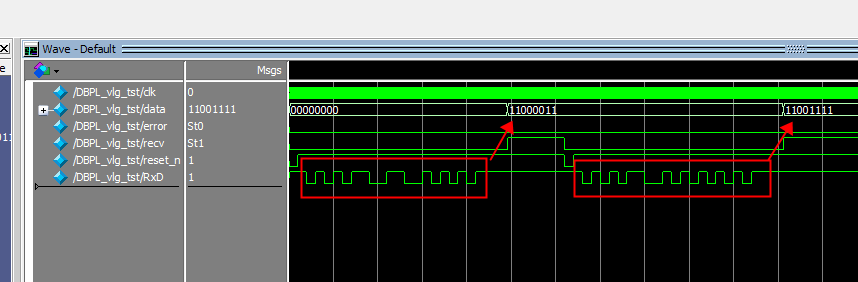

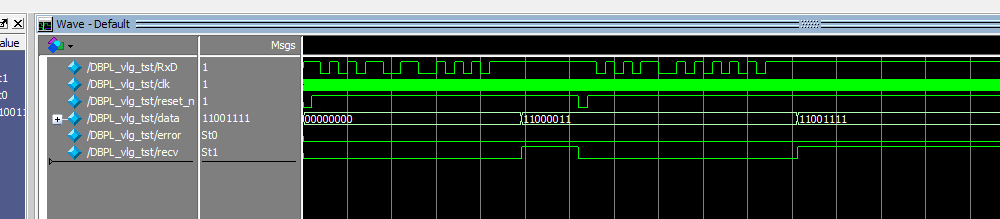

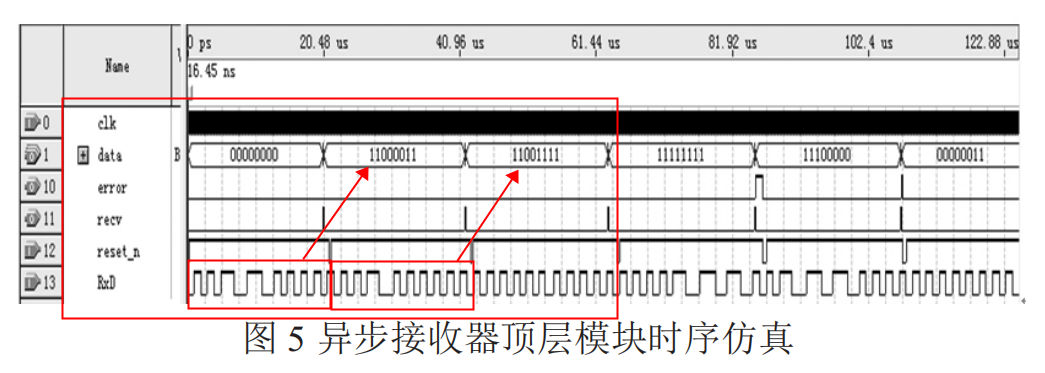

5. 仿真图

部分代码展示:

module DBPL(
input clk,//10M
input reset_n,//复位
input RxD,//接收RX信号
output [7:0] data,//解码输出
output reg error,//接收错误
output reg recv//接收完成指示信号
);
reg [3:0] div_cnt=4'd0;
always@(posedge clk or negedge reset_n)
if(!reset_n)
div_cnt<=4'd0;
else
if(div_cnt>=4'd9)
div_cnt<=4'd0;//计数十，用于十分频产生1M
else
div_cnt<=div_cnt+4'd1;
reg clk_1M=0;
always@(posedge clk or negedge reset_n)
if(!reset_n)
clk_1M<=0;
else
if(div_cnt>=4'd5)
clk_1M<=1;//分频产生1M时钟
else
clk_1M<=0;
//定义状态
reg [4:0] state=5'd0;
parameter s_idle=5'd0;
parameter s_start=5'd1;
parameter s_data_0_H=5'd2;
parameter s_data_0_L=5'd3;
parameter s_data_1_H=5'd4;
parameter s_data_1_L=5'd5;
parameter s_data_2_H=5'd6;
parameter s_data_2_L=5'd7;
parameter s_data_3_H=5'd8;
parameter s_data_3_L=5'd9;
parameter s_data_4_H=5'd10;
parameter s_data_4_L=5'd11;
parameter s_data_5_H=5'd12;
parameter s_data_5_L=5'd13;
parameter s_data_6_H=5'd14;
parameter s_data_6_L=5'd15;
parameter s_data_7_H=5'd16;
parameter s_data_7_L=5'd17;
parameter s_data_8_H=5'd18;
parameter s_data_8_L=5'd19;
parameter s_verify_H=5'd20;
parameter s_verify_L=5'd21;
parameter s_end=5'd21;
reg RxD_sync=1;
reg RxD_sync1=1;
reg RxD_sync2=1;
always@(posedge clk_1M)
begin
