gold码扩频的2DPSK调制器设计Verilog代码Quartus仿真

名称：gold码扩频的2DPSK调制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

gold码扩频的2DPSK调制器设计

1、产生gold码

2、对输入的串行调制信号进行gold码扩频

3、对扩频后信号进行差分编码

4、进行2DPSK调制，输出调制后波形

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

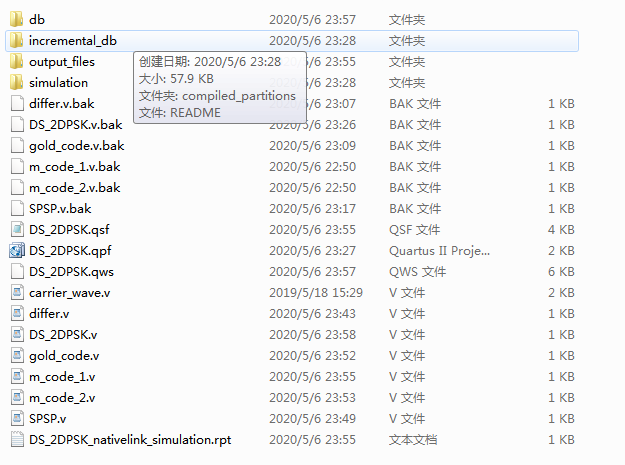

1. 工程文件

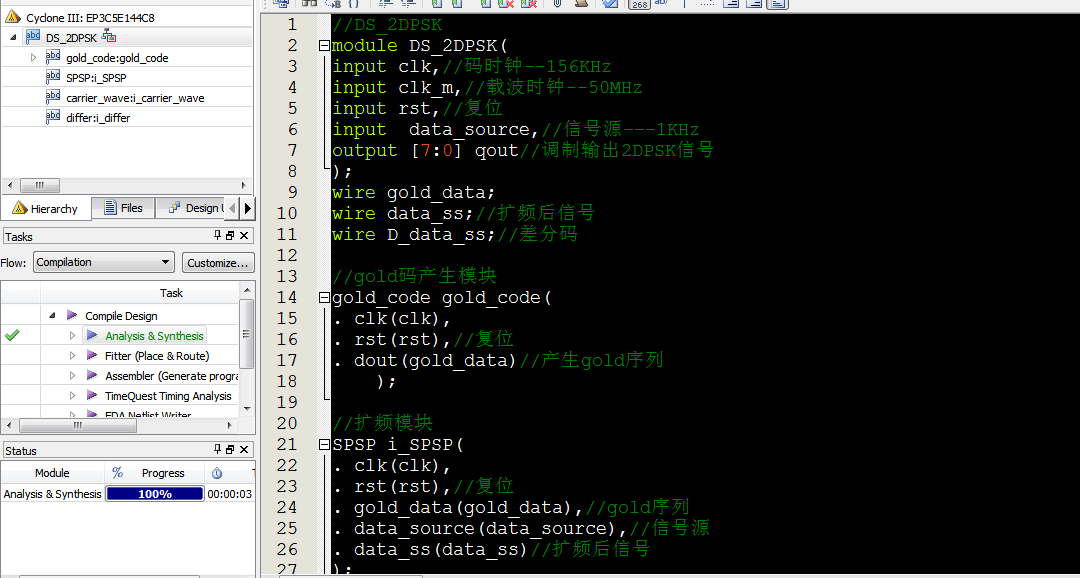

2. 程序文件

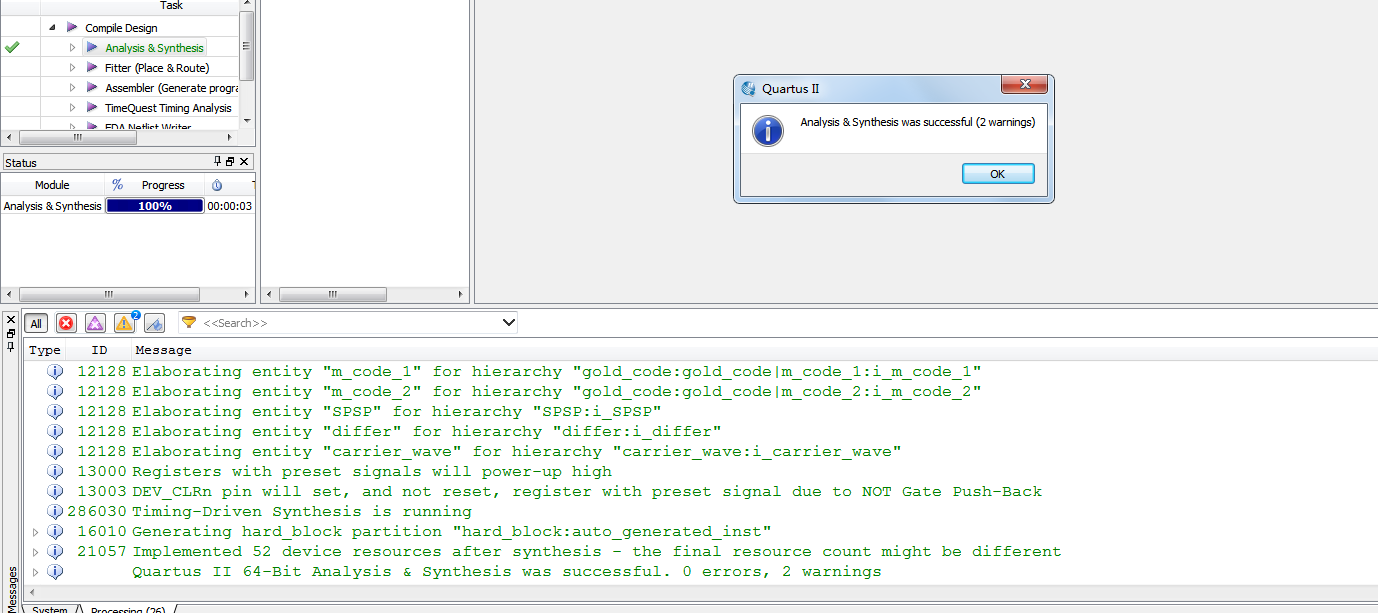

3. 程序编译

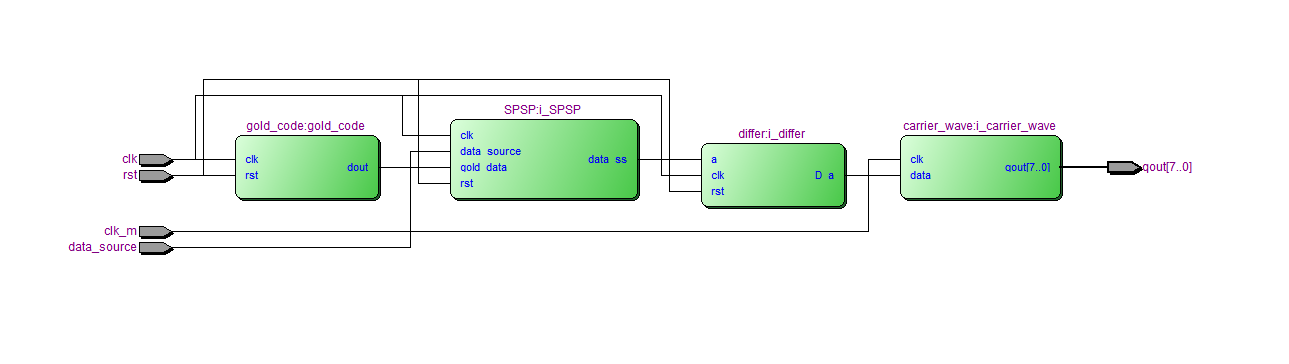

4. RTL图

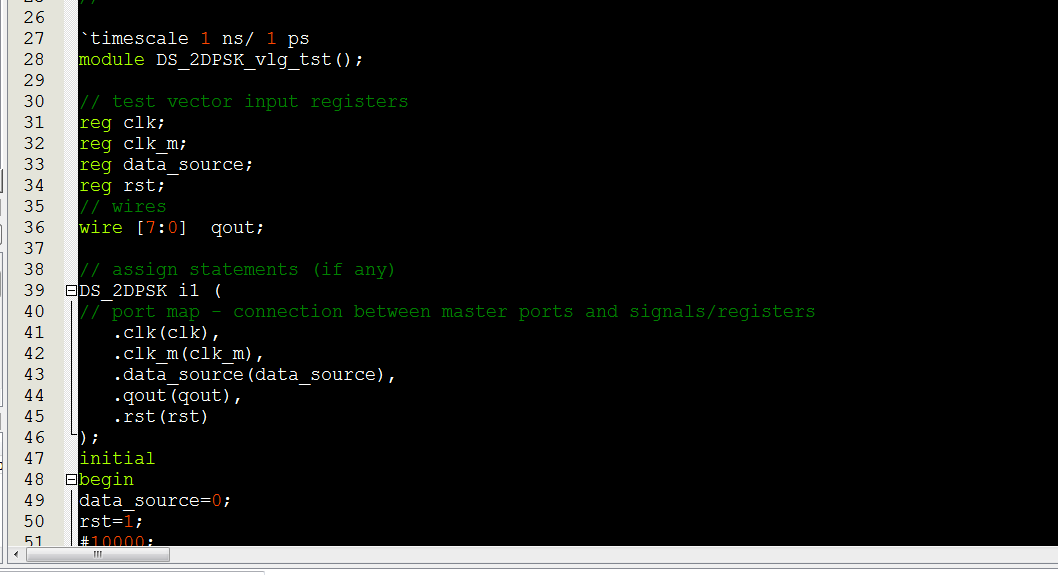

5. Testbench

6. 仿真图

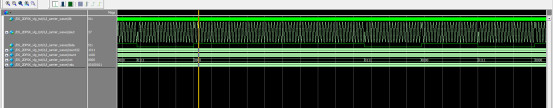

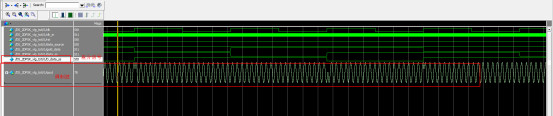

6.1 顶层模块仿真

6.2 gold模块

6.3 扩频模块

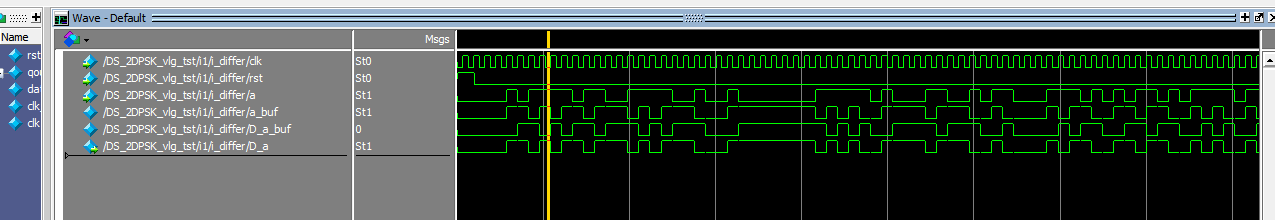

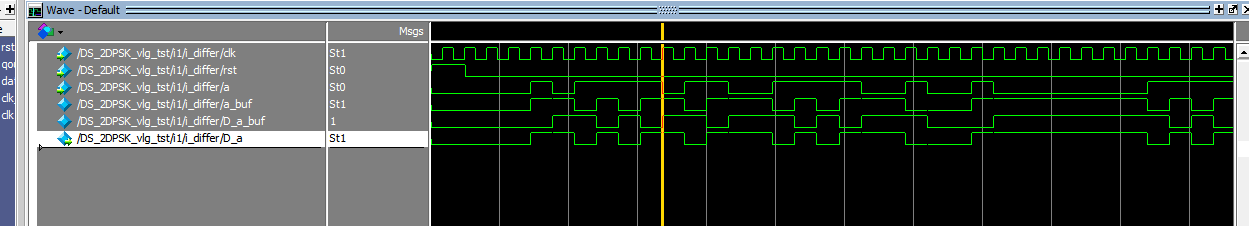

6.4 差分编码模块

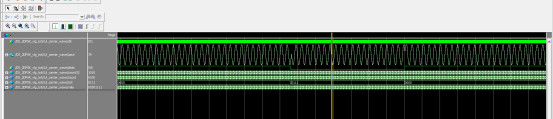

6.5 载波及调制模块

部分代码展示:

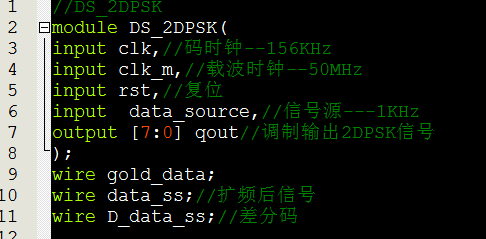

//DS_2DPSK
module DS_2DPSK(
input clk,//码时钟--156KHz
input clk_m,//载波时钟--50MHz
input rst,//复位
input  data_source,//信号源---1KHz
output [7:0] qout//调制输出2DPSK信号
);
wire gold_data;
wire data_ss;//扩频后信号
wire D_data_ss;//差分码
//gold码产生模块
gold_code gold_code(
. clk(clk),
. rst(rst),//复位
. dout(gold_data)//产生gold序列
    );
//扩频模块
SPSP i_SPSP(
. clk(clk),
. rst(rst),//复位
. gold_data(gold_data),//gold序列
. data_source(data_source),//信号源
. data_ss(data_ss)//扩频后信号
);
//差分编码模块
differ i_differ(
. clk(clk),
. rst(rst),//复位
. a(data_ss),//输入码
. D_a(D_data_ss)//输出差分码
);
//载波及调制模块
carrier_wave i_carrier_wave(
. clk(clk_m),//clk
. qout(qout),//调制输出BPSK信号
. data(D_data_ss)//输入调制信号
    );
endmodule
