DQPSK调制解调设计VHDL代码Quartus仿真

名称：DQPSK调制解调设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

DQPSK调制解调设计

1、主要包括载波产生模块、调制模块、解调模块

2、调制信号使用m序列产生，然后进行差分编码

3、对差分编码后的数据进行DQPSK调制

4、对DQPSK调制信号进行解调，输出解调后的2bit数据

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

DQPSK调制解调设计.doc

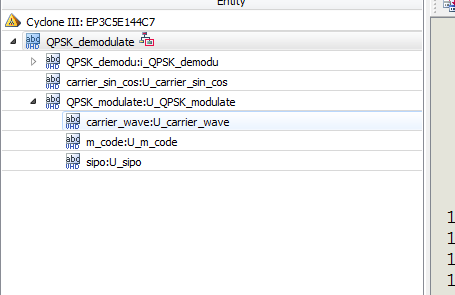

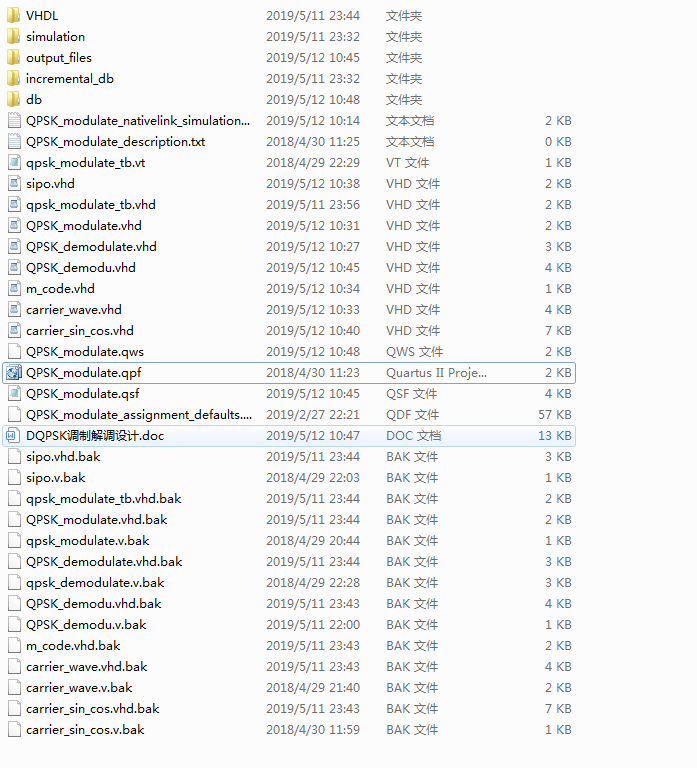

1. 工程文件

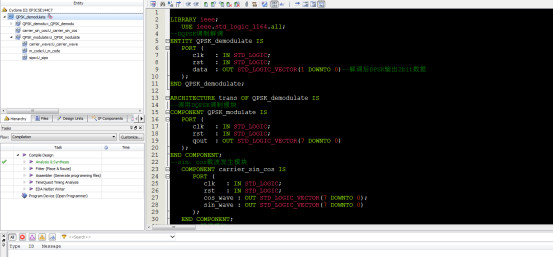

2. 程序文件

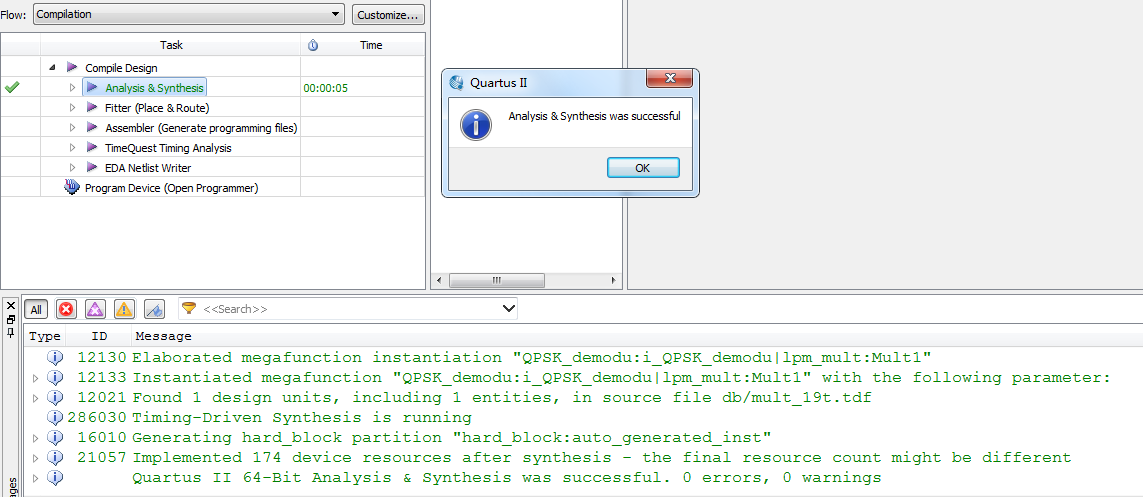

3. 程序编译

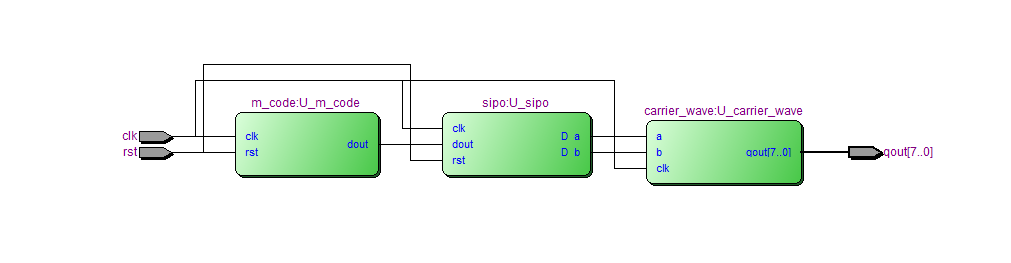

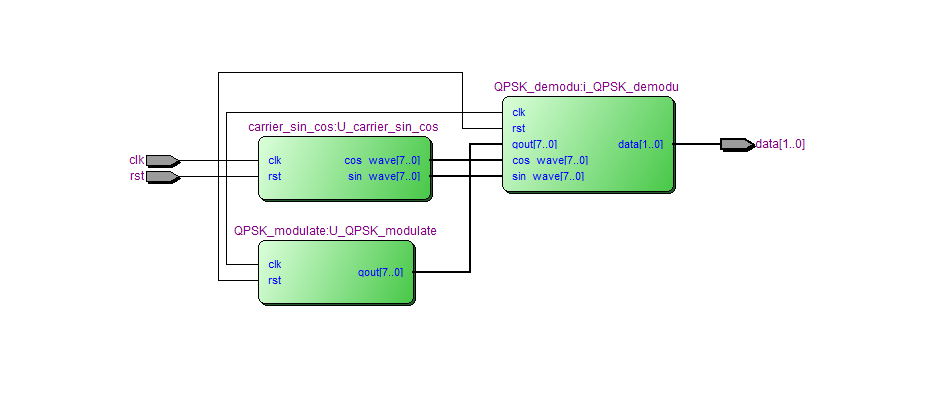

4. 程序RTL图

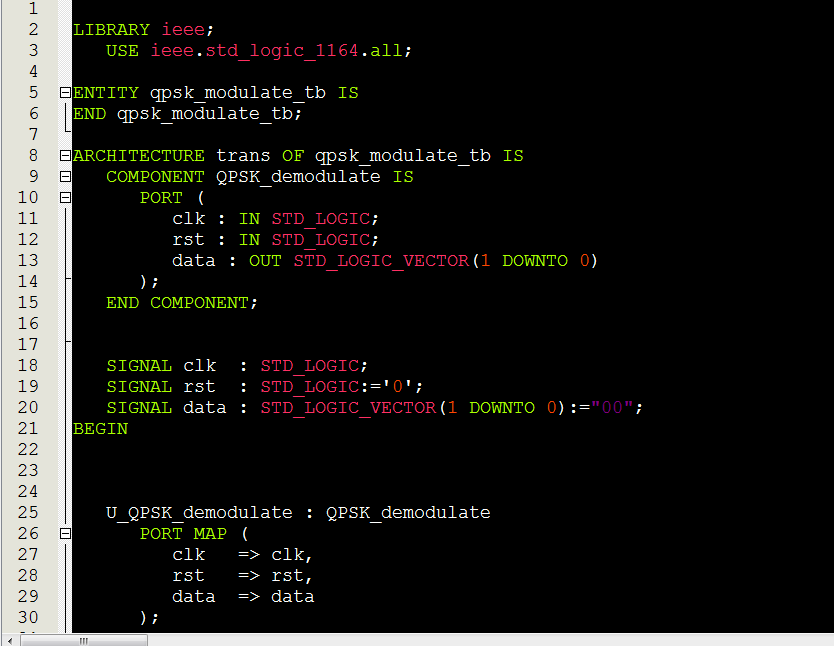

5. Testbench

6. 仿真图

6.1 调制模块

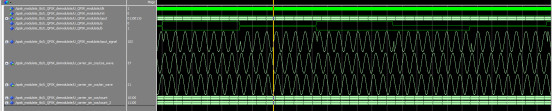

6.2 载波产生模块

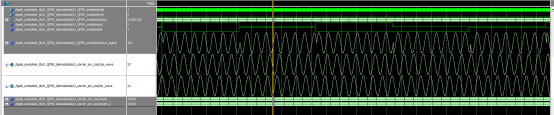

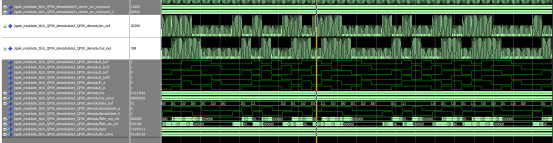

6.3 解调模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--DPSK解调模块
ENTITY QPSK_demodu IS
   PORT (
      clk       : IN STD_LOGIC;
      rst       : IN STD_LOGIC;
      qout      : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--调制波
      cos_wave  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--本地载波
      sin_wave  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--本地载波
      data      : OUT STD_LOGIC_VECTOR(1 DOWNTO 0)--解调输出
   );
END QPSK_demodu;
ARCHITECTURE trans OF QPSK_demodu IS

   SIGNAL cos_mul        : STD_LOGIC_VECTOR(15 DOWNTO 0);
   SIGNAL sin_mul        : STD_LOGIC_VECTOR(15 DOWNTO 0);

   SIGNAL filter_cos_cnt : STD_LOGIC_VECTOR(5 DOWNTO 0) := "000000";
   SIGNAL filter_sin_cnt : STD_LOGIC_VECTOR(5 DOWNTO 0) := "000000";
   SIGNAL demodulate_a   : STD_LOGIC := '0';
   SIGNAL demodulate_b   : STD_LOGIC := '0';

   SIGNAL cnt            : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";

   SIGNAL a_buf          : STD_LOGIC := '0';
   SIGNAL b_buf          : STD_LOGIC := '0';
   SIGNAL a_buf2         : STD_LOGIC := '0';
   SIGNAL b_buf2         : STD_LOGIC := '0';
   SIGNAL D_a            : STD_LOGIC;
   SIGNAL D_b            : STD_LOGIC;

   SIGNAL data_buf       : STD_LOGIC_VECTOR(1 DOWNTO 0);
BEGIN
   cos_mul <= (cos_wave * qout);--调制波形与本地载波相乘
   sin_mul <= (sin_wave * qout);--调制波形与本地载波相乘

--采用计数器滤波，检测到cos_mul(15) = '1'后计数到011001
PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (rst = '1') THEN
            filter_cos_cnt <= "000000";
         ELSIF (cos_mul(15) = '1') THEN
            filter_cos_cnt <= "000001";
         ELSIF (filter_cos_cnt = "000000") THEN
            filter_cos_cnt <= "000000";
         ELSIF (filter_cos_cnt >= "011001") THEN
            filter_cos_cnt <= "000000";
         ELSE
            filter_cos_cnt <= filter_cos_cnt + "000001";
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (filter_cos_cnt = "000000") THEN
            demodulate_a <= '0';--滤波输出解调的a路信号
         ELSE
            demodulate_a <= '1';--滤波输出解调的a路信号
         END IF;
      END IF;
   END PROCESS;

--采用计数器滤波，检测到sin_mul(15) = '1'后计数到011001
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (rst = '1') THEN
            filter_sin_cnt <= "000000";
         ELSIF (sin_mul(15) = '1') THEN
            filter_sin_cnt <= "000001";
         ELSIF (filter_sin_cnt = "000000") THEN
            filter_sin_cnt <= "000000";
         ELSIF (filter_sin_cnt >= "011001") THEN
            filter_sin_cnt <= "000000";
         ELSE
            filter_sin_cnt <= filter_sin_cnt + "000001";
         END IF;
      END IF;
   END PROCESS;
