米里( Mealy)状态机序列检测器设计Verilog代码VIVADO仿真

名称：米里( Mealy)状态机序列检测器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

1)设计一个米里( Mealy)状态机序列检测器

2)2进制系列位数至少5位。

3)设计一个伪随机数发生器,不停的产生2进序列码用于检测

4)画出状态转换图。

5)检测器的工作频率不低于10MHz

6)显示结果包括需检测的2进序列码和检测到序列的次数

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

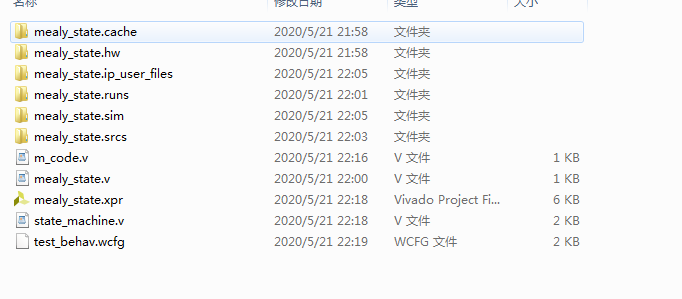

1. 工程文件

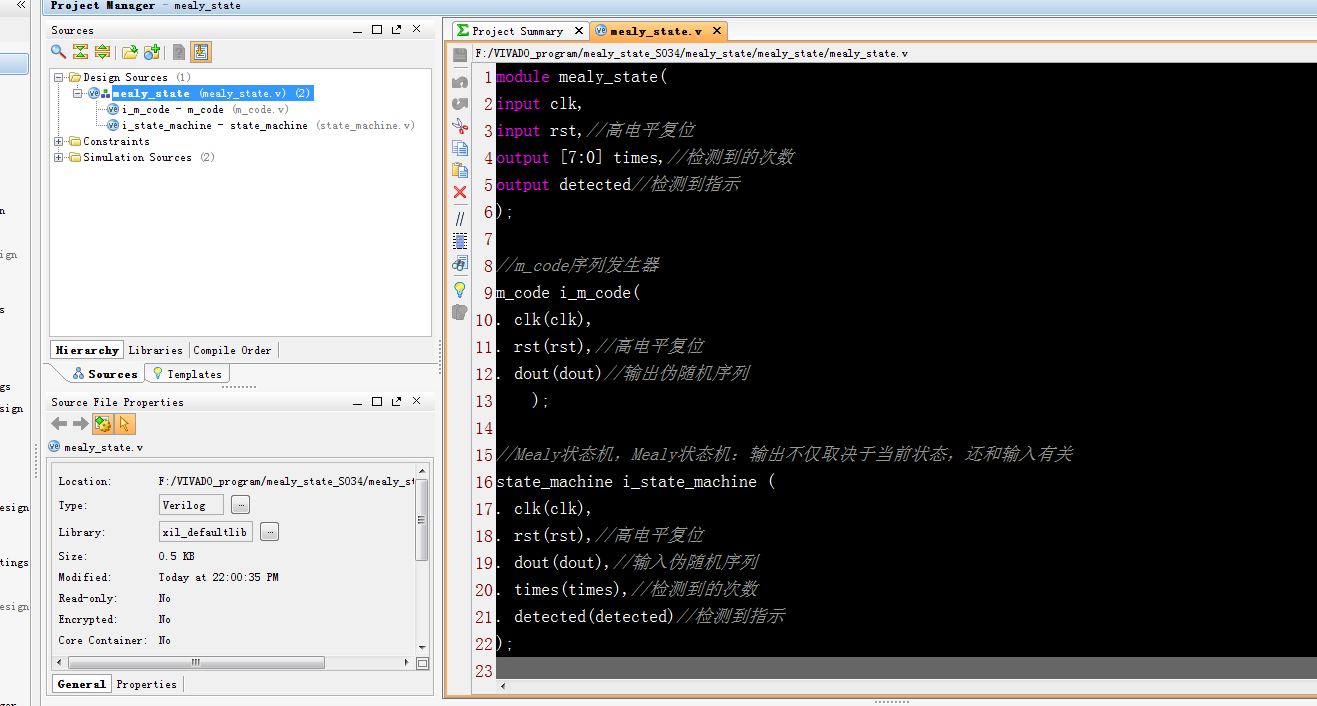

2. 程序文件

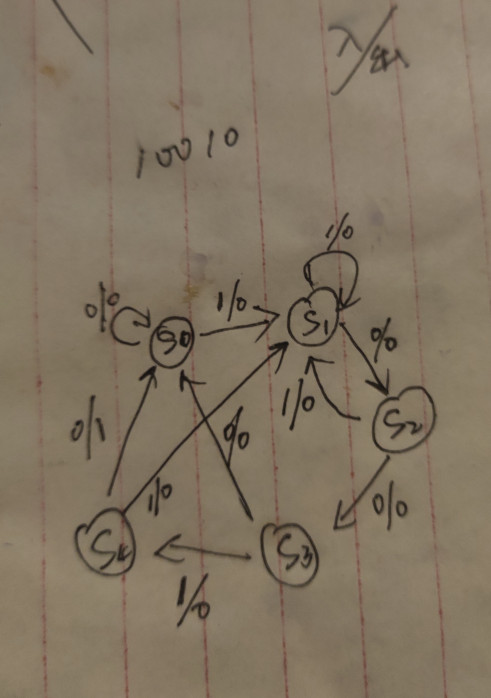

状态转换图

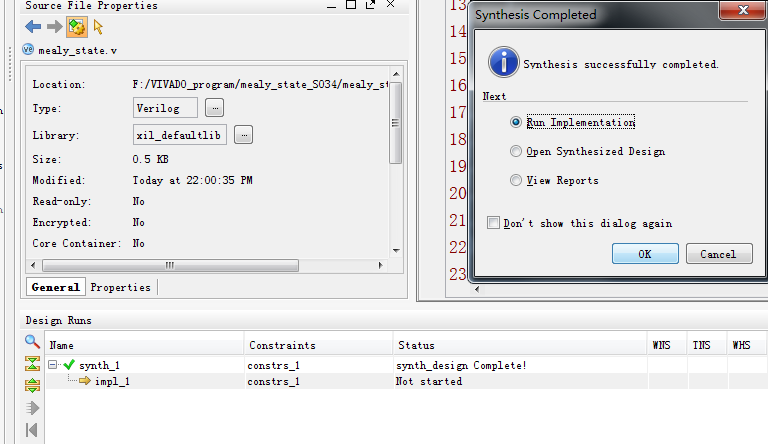

3. 程序编译

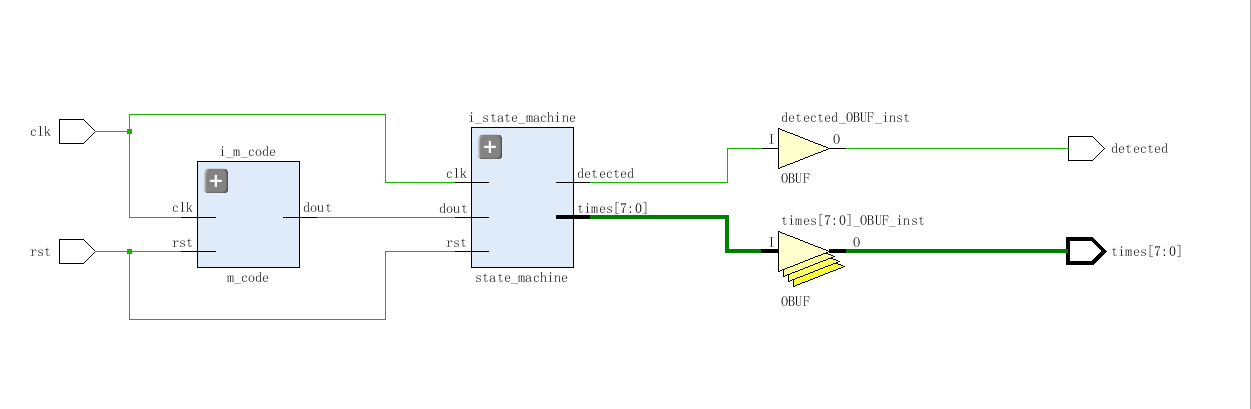

4. RTL图

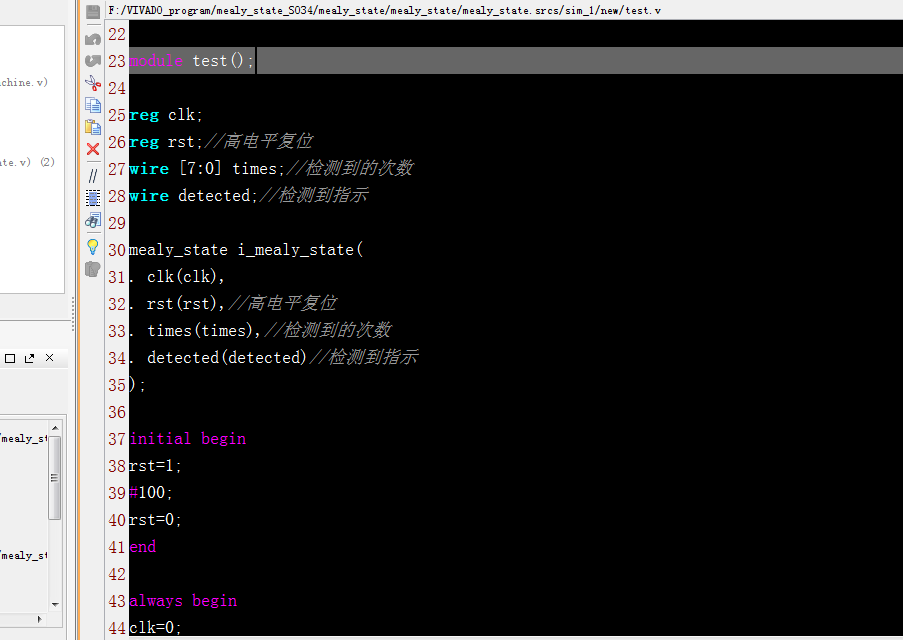

5. Testbench

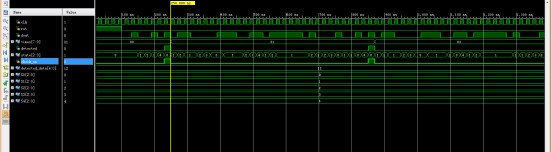

6. 仿真图

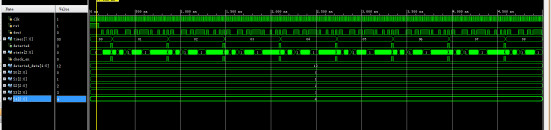

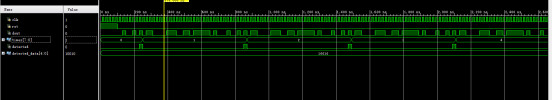

伪随机序列模块仿真

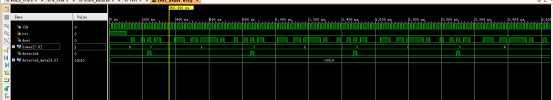

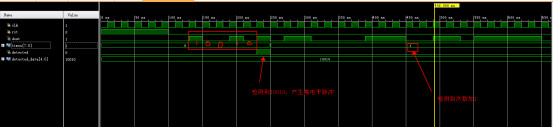

状态机仿真

部分代码展示:

module mealy_state(
input clk,
input rst,//高电平复位
output [7:0] times,//检测到的次数
output detected//检测到指示
);
//m_code序列发生器
m_code i_m_code(
. clk(clk),
. rst(rst),//高电平复位
. dout(dout)//输出伪随机序列
    );
//Mealy状态机，Mealy状态机：输出不仅取决于当前状态，还和输入有关
state_machine i_state_machine (
. clk(clk),
. rst(rst),//高电平复位
. dout(dout),//输入伪随机序列
. times(times),//检测到的次数
. detected(detected)//检测到指示
);
endmodule

代码文件（付费下载）：
