32位多级先行进位加法器设计Verilog代码VIVADO仿真

名称：32位多级先行进位加法器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：32位多级先行进位加法器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

32位多级先行进位加法器.doc

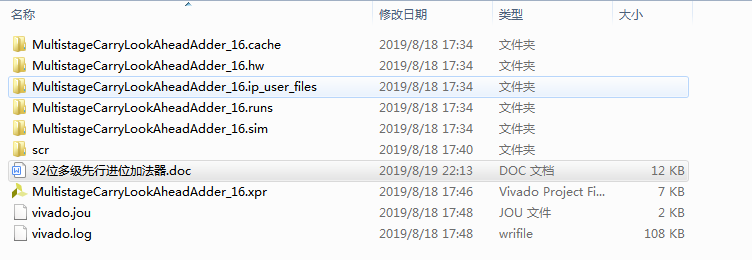

1. 工程文件

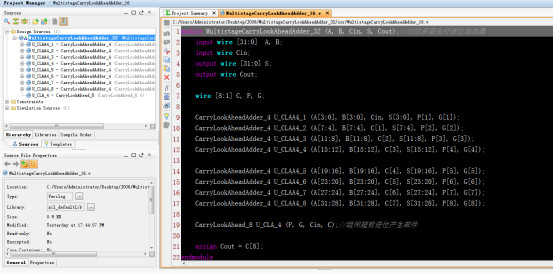

2. 程序文件

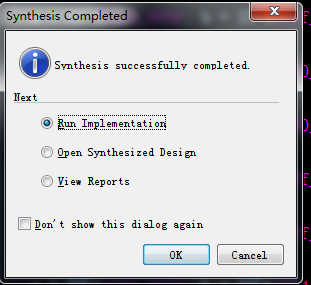

3. 程序编译

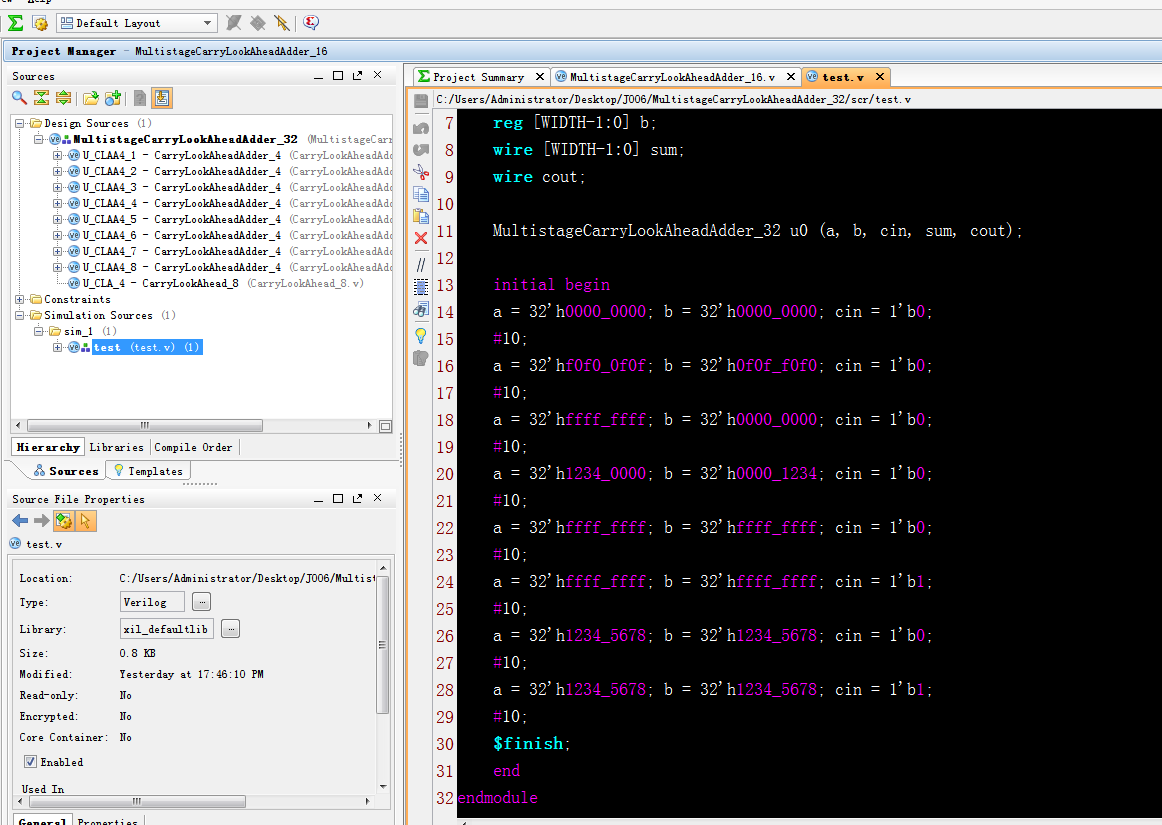

4. Testbench

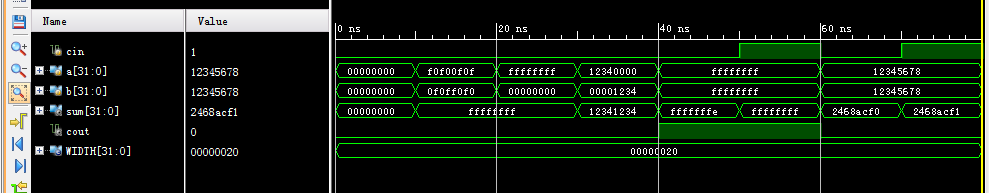

5. 仿真图

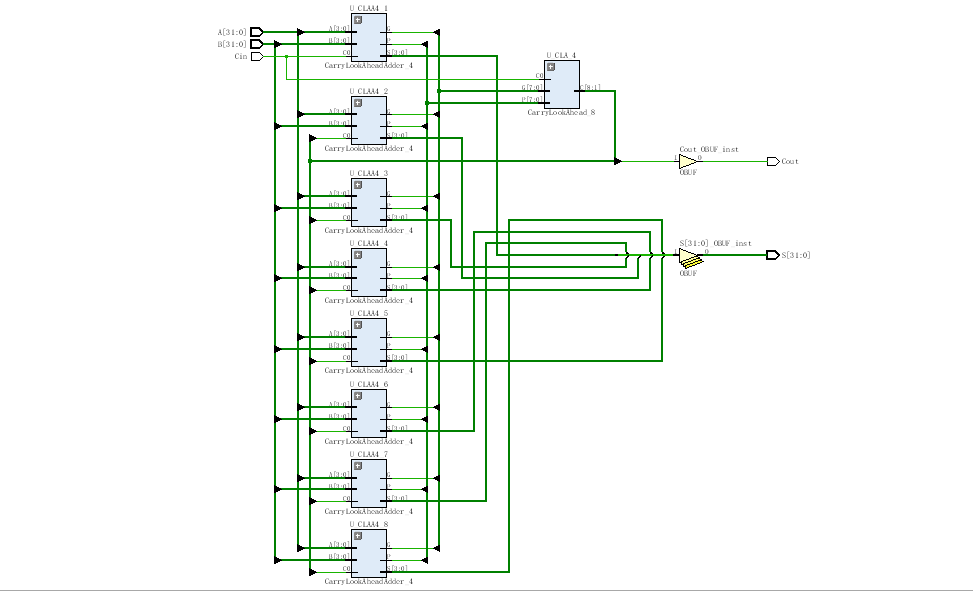

6. RTL图

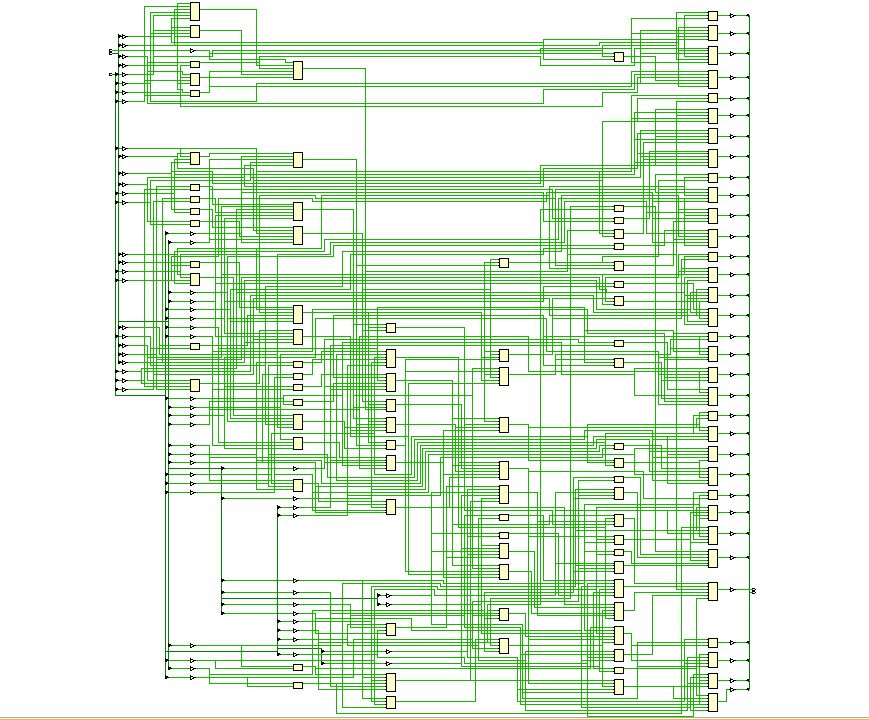

7. 综合后原理图

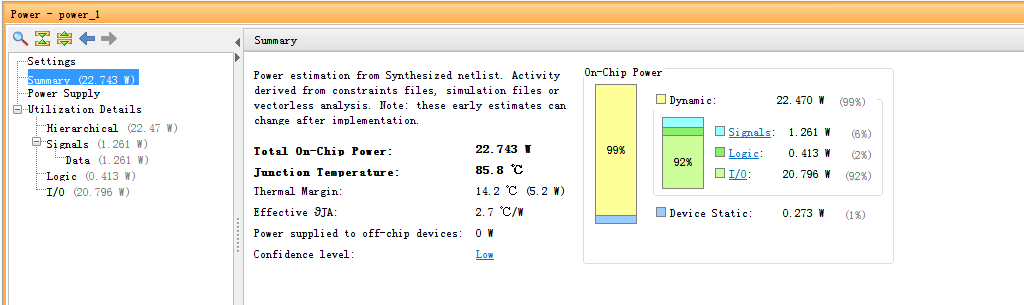

8. 功耗图

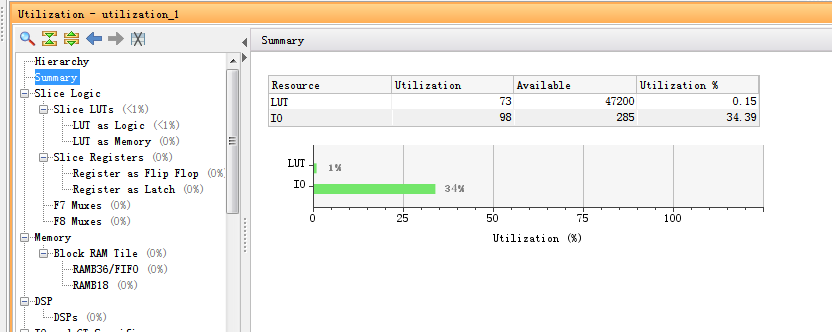

9. 资源消耗

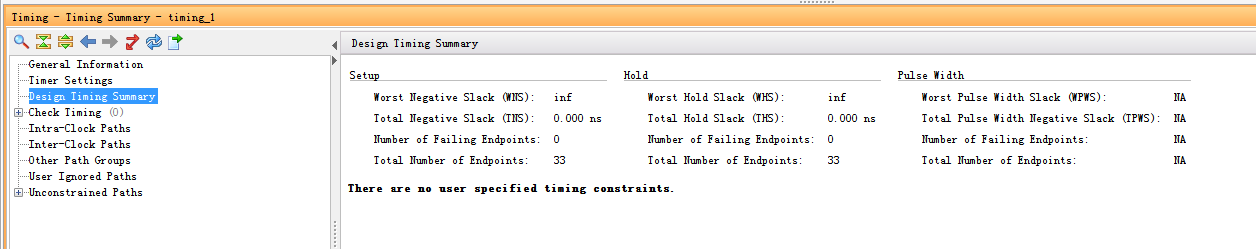

10. 最大延迟

部分代码展示:

module CarryLookAhead_8 (P, G, C0, C);//CLA部件
    input wire [7:0] P;
input wire [7:0] G;
input wire C0;
output wire [8:1] C;
assign C[1] = G[0] | (P[0] & C0);
assign C[2] = G[1] | (P[1] & G[0]) | (P[1] & P[0] & C0);
assign C[3] = G[2] | (P[2] & G[1]) | (P[2] & P[1] & G[0]) | (P[2] & P[1] & P[0] & C0);
assign C[4] = G[3] | (P[3] & G[2]) | (P[3] & P[2] & G[1]) | (P[3] & P[2] & P[1] & G[0]) | (P[3] & P[2] & P[1] & P[0] & C0);
assign C[5] = G[4] | (P[4] & G[3]) | (P[4] & P[3] & G[2]) | (P[4] & P[3] & P[2] & G[1]) | (P[4] & P[3] & P[2] & P[1] & G[0]) | (P[4] & P[3] & P[2] & P[1] & P[0] & C0);
assign C[6] = G[5] | (P[5] & G[4]) | (P[5] & P[4] & G[3]) | (P[5] & P[4] & P[3] & G[2]) | (P[5] & P[4] & P[3] & P[2] & G[1]) | (P[5] & P[4] & P[3] & P[2] & P[1] & G[0]) | (P[5] & P[4] & P[3] & P[2] & P[1] & P[0] & C0);
assign C[7] = G[6] | (P[6] & G[5]) | (P[6] & P[5] & G[4]) | (P[6] & P[5] & P[4] & G[3]) | (P[6] & P[5] & P[4] & P[3] & G[2]) | (P[6] & P[5] & P[4] & P[3] & P[2] & G[1]) | (P[6] & P[5] & P[4] & P[3] & P[2] & P[1] & G[0]) | (P[6] & P[5] & P[4] & P[3] & P[2] & P[1] & P[0] & C0);
assign C[8] = G[7] | (P[7] & G[6]) | (P[7] & P[6] & G[5]) | (P[7] & P[6] & P[5] & G[4]) | (P[7] & P[6] & P[5] & P[4] & G[3]) | (P[7] & P[6] & P[5] & P[4] & P[3] & G[2]) | (P[7] & P[6] & P[5] & P[4] & P[3] & P[2] & G[1]) | (P[7] & P[6] & P[5] & P[4] & P[3] & P[2] & P[1] & G[0]) | (P[7] & P[6] & P[5] & P[4] & P[3] & P[2] & P[1] & P[0] & C0);
endmodule

代码文件（付费下载）：
