占空比检测设计VHDL代码Quartus仿真

名称：占空比检测设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

占空比检测电路

设计占空比检测代码，可以检测输入信号的占空比

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

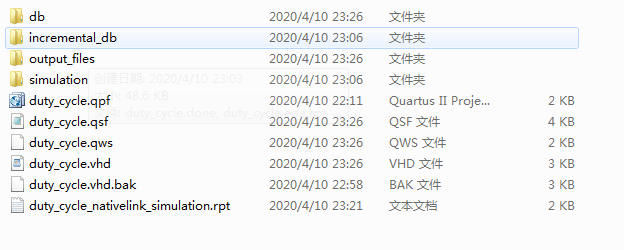

1. 工程文件

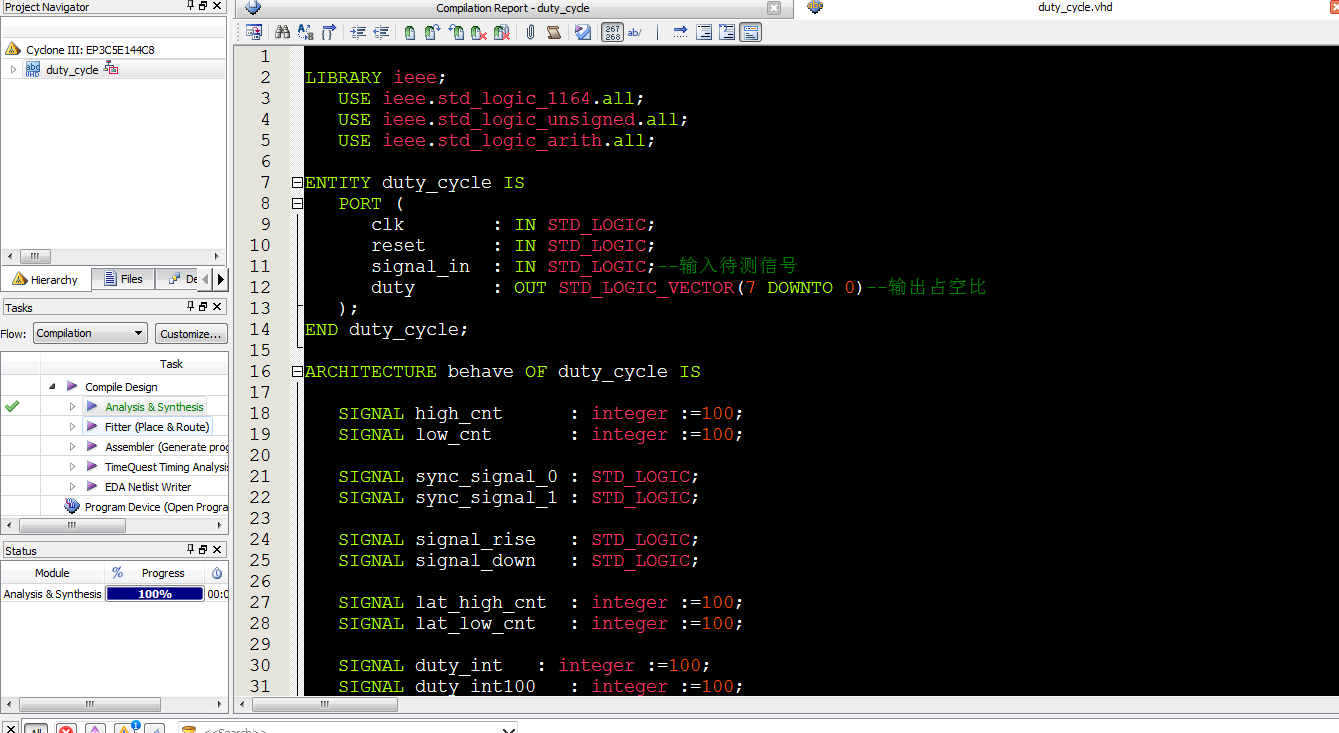

2. 程序文件

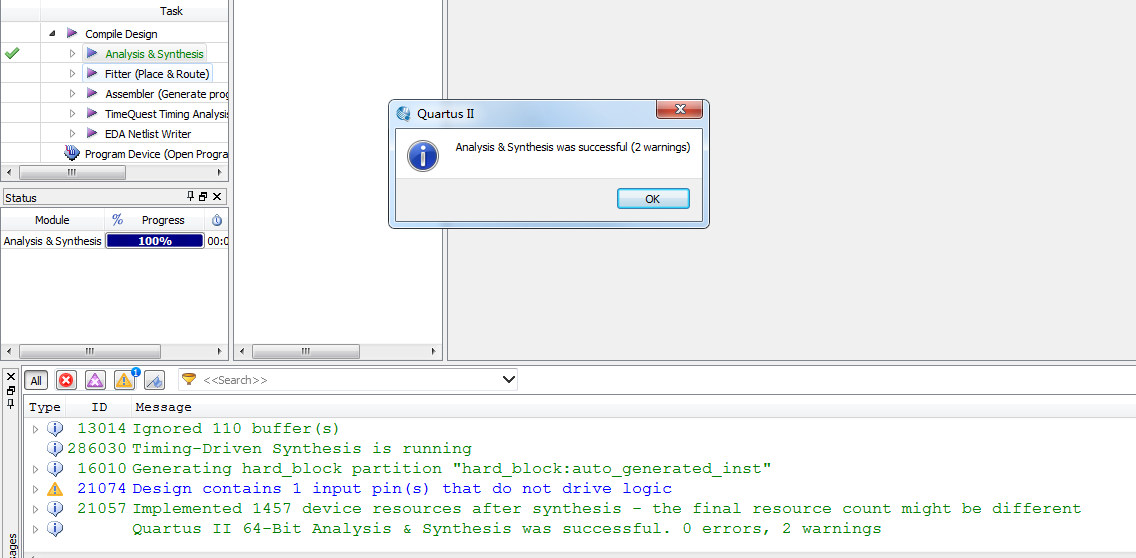

3. 程序编译

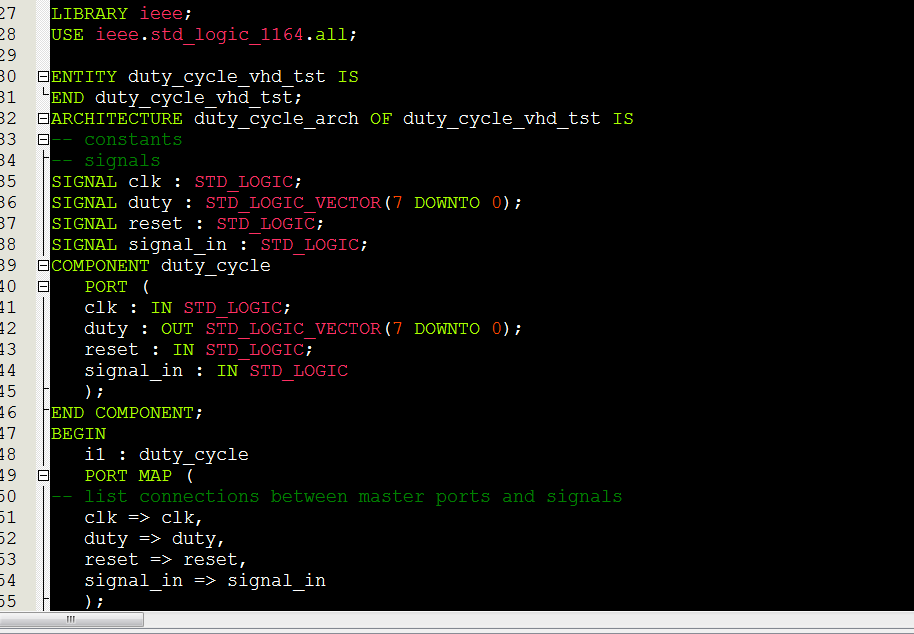

4. Testbench

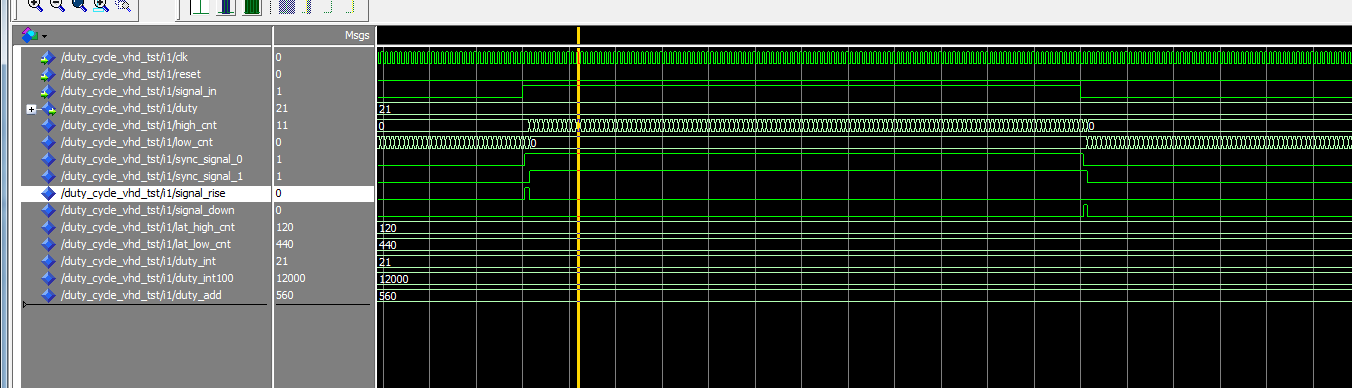

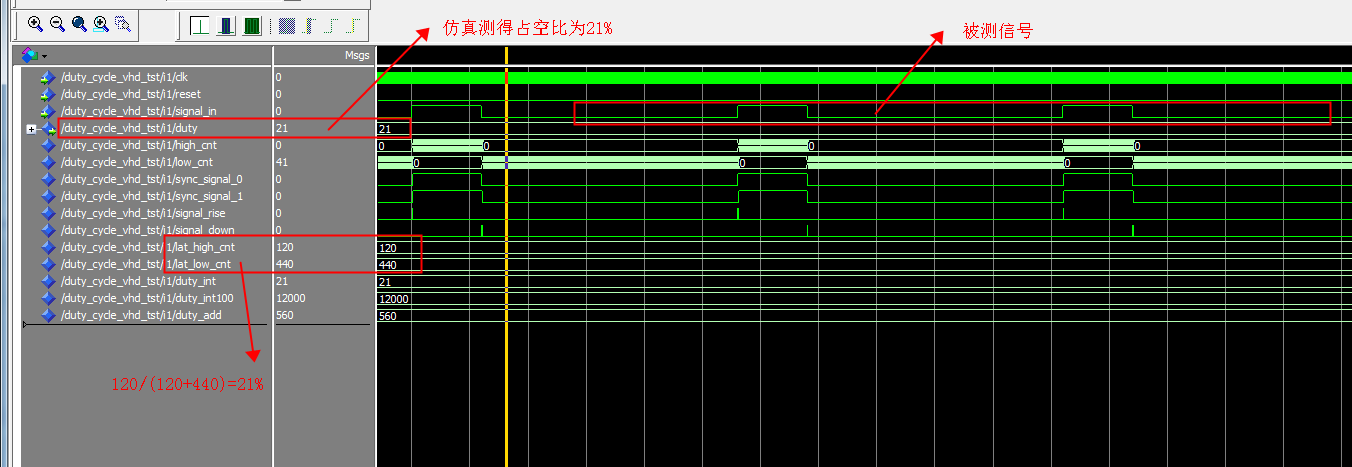

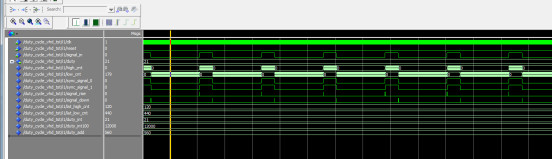

5. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
   USE ieee.std_logic_arith.all;
ENTITY duty_cycle IS
   PORT (
      clk        : IN STD_LOGIC;
      reset      : IN STD_LOGIC;
      signal_in  : IN STD_LOGIC;--输入待测信号
      duty       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出占空比
   );
END duty_cycle;
ARCHITECTURE behave OF duty_cycle IS

   SIGNAL high_cnt      : integer :=100;
   SIGNAL low_cnt       : integer :=100;

   SIGNAL sync_signal_0 : STD_LOGIC;
   SIGNAL sync_signal_1 : STD_LOGIC;

   SIGNAL signal_rise   : STD_LOGIC;
   SIGNAL signal_down   : STD_LOGIC;

   SIGNAL lat_high_cnt  : integer :=100;
   SIGNAL lat_low_cnt   : integer :=100;
SIGNAL duty_int   : integer :=100;
SIGNAL duty_int100   : integer :=100;
SIGNAL duty_add   : integer :=100;
BEGIN
--输入信号同步到clk信号
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         sync_signal_0 <= signal_in;
         sync_signal_1 <= sync_signal_0;
      END IF;
   END PROCESS;

   signal_rise <= sync_signal_0 AND NOT(sync_signal_1);--信号上升沿
   signal_down <= NOT(sync_signal_0) AND sync_signal_1;--信号下降沿
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (sync_signal_0 = '1') THEN
            high_cnt <= high_cnt + 1;--信号高电平计数
         ELSE
            high_cnt <= 0;
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (sync_signal_0 = '0') THEN--信号低电平计数
            low_cnt <= low_cnt + 1;
         ELSE
            low_cnt <= 0;
         END IF;
      END IF;
   END PROCESS;
