足球竞赛计时钟设计VHDL代码Quartus仿真

名称：足球竞赛计时钟设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

足球竞赛计时钟设计

任务及要求

CPLD为复杂可编程逻辑器件,通过EDA技术对其进行编程,可将一个较复杂的

数字系统集成于一个芯片中,制成专用集成电路芯片,并可随时在系统修改其逻辑功能。并最终完成电路的编程调试。具体要求如下:

1.用两位BCD码显示足球比分牌

2.通过加分输入可以给A队或B队加分

3.设计对调功能,A队和B队分数互换,意味着中场交换场地

4.显示比赛倒计时功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

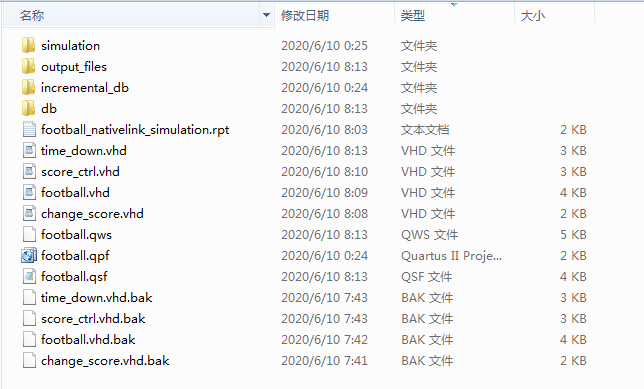

1. 工程文件

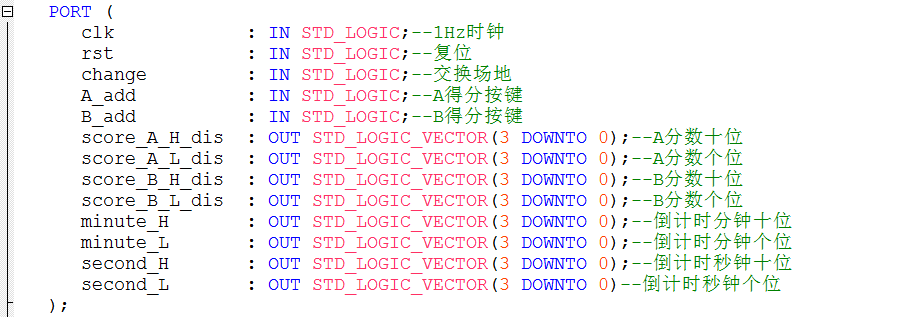

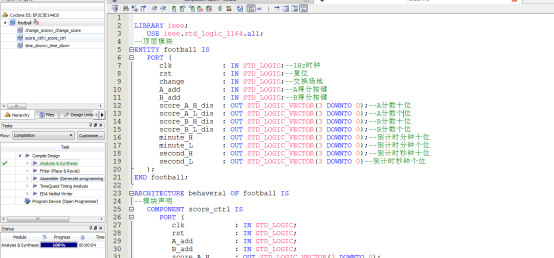

2. 程序文件

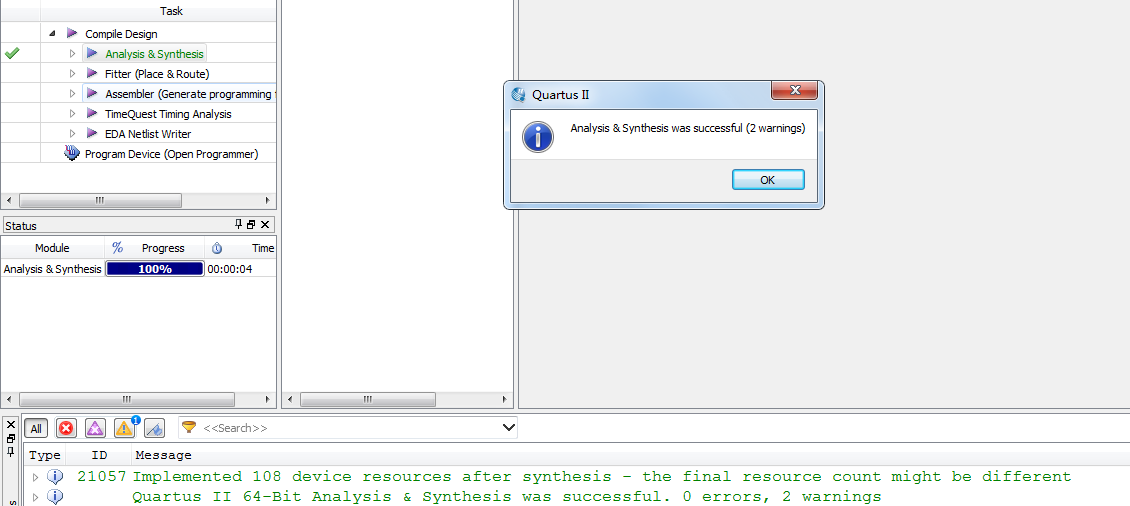

3. 程序编译

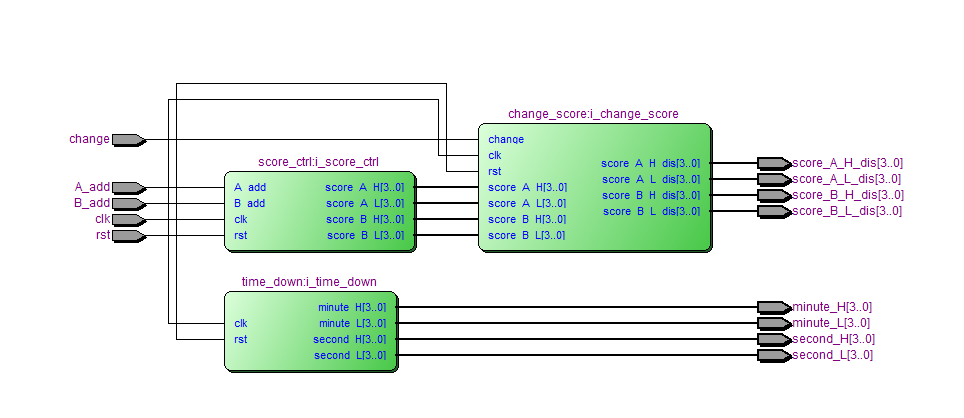

4. RTL图

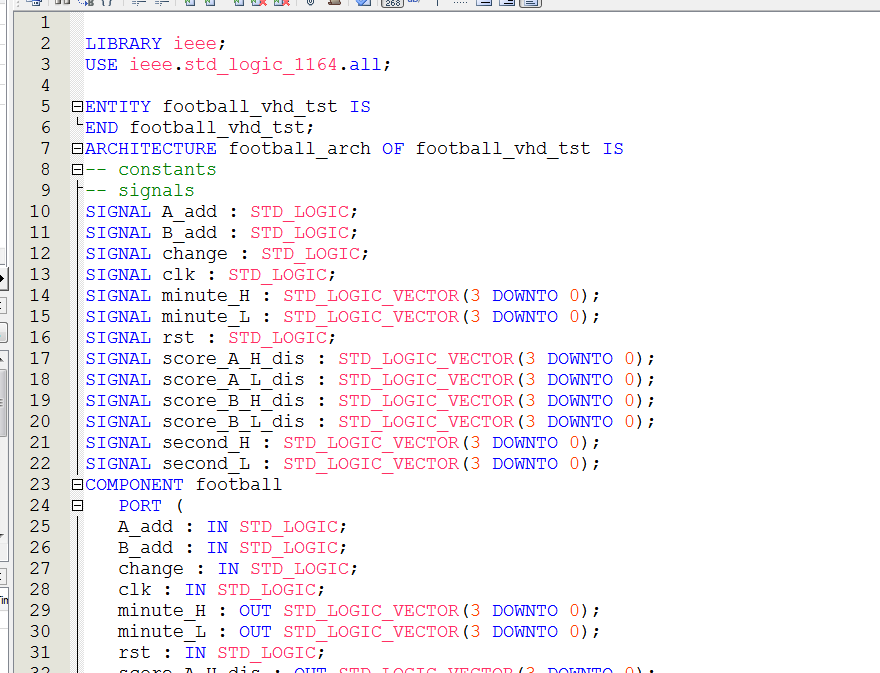

5. Testbench

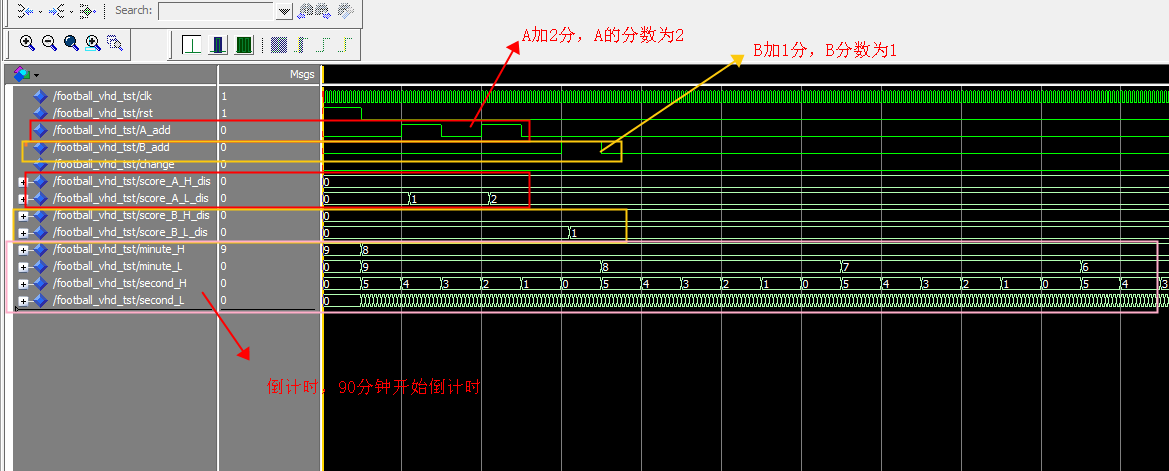

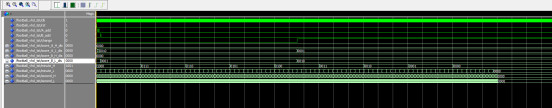

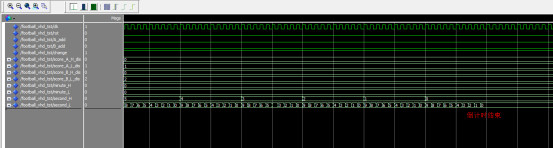

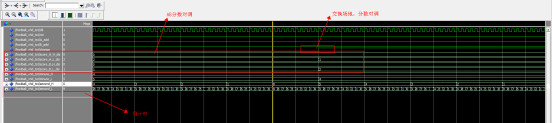

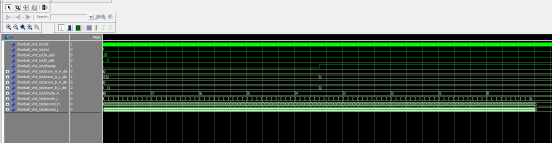

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--分数对调模块
ENTITY change_score IS
   PORT (
      clk            : IN STD_LOGIC;
      rst            : IN STD_LOGIC;
      change         : IN STD_LOGIC;--对调信号，高电平对调
      score_A_H      : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      score_A_L      : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      score_B_H      : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      score_B_L      : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      score_A_H_dis  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      score_A_L_dis  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      score_B_H_dis  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      score_B_L_dis  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END change_score;
ARCHITECTURE behaveral OF change_score IS
BEGIN

   PROCESS (clk, rst)
   BEGIN
IF (rst = '1') THEN--复位
         score_A_H_dis <= "0000";
         score_A_L_dis <= "0000";
         score_B_H_dis <= "0000";
         score_B_L_dis <= "0000";
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (change = '1') THEN--高电平对调，将B分数赋值给A，A给B
            score_A_H_dis <= score_B_H;
            score_A_L_dis <= score_B_L;
            score_B_H_dis <= score_A_H;
            score_B_L_dis <= score_A_L;
ELSE--低电平不对调
            score_A_H_dis <= score_A_H;
            score_A_L_dis <= score_A_L;
            score_B_H_dis <= score_B_H;
            score_B_L_dis <= score_B_L;
         END IF;
      END IF;
   END PROCESS;


END behaveral;

代码文件（付费下载）：
