帧同步器设计VHDL代码Quartus仿真

名称：帧同步器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

帧同步器设计

1、输入1bit的码元信号，具有位同步码使能信号

2、帧头为“1110010”

3、要求输出3组信息码，其中信息码1为9位，信息码2为8位，信息码3为8位

4、使用quartus 9.0软件版本

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

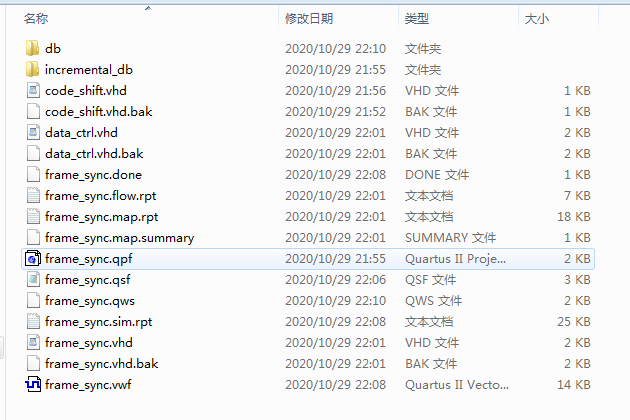

1. 工程文件

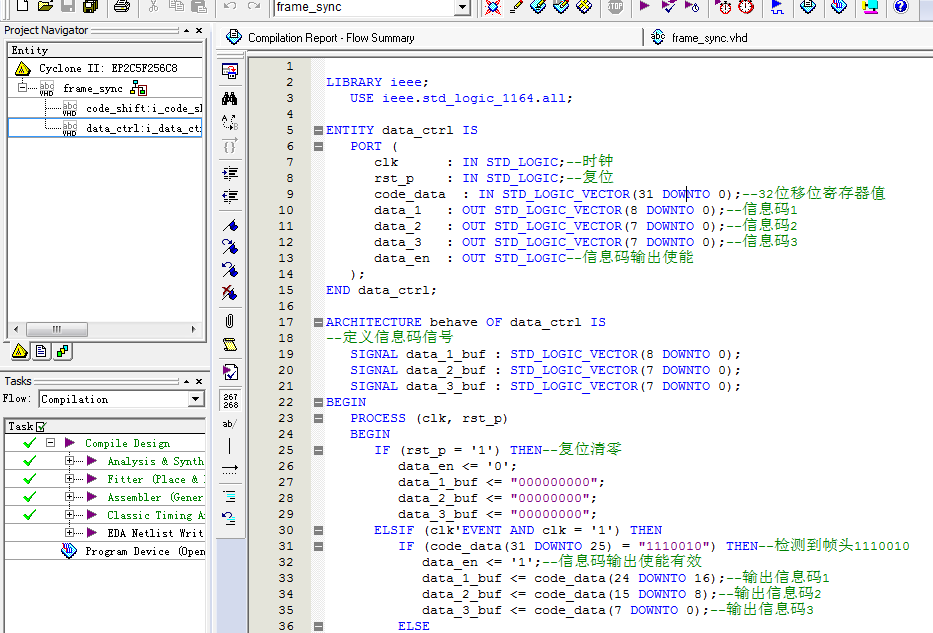

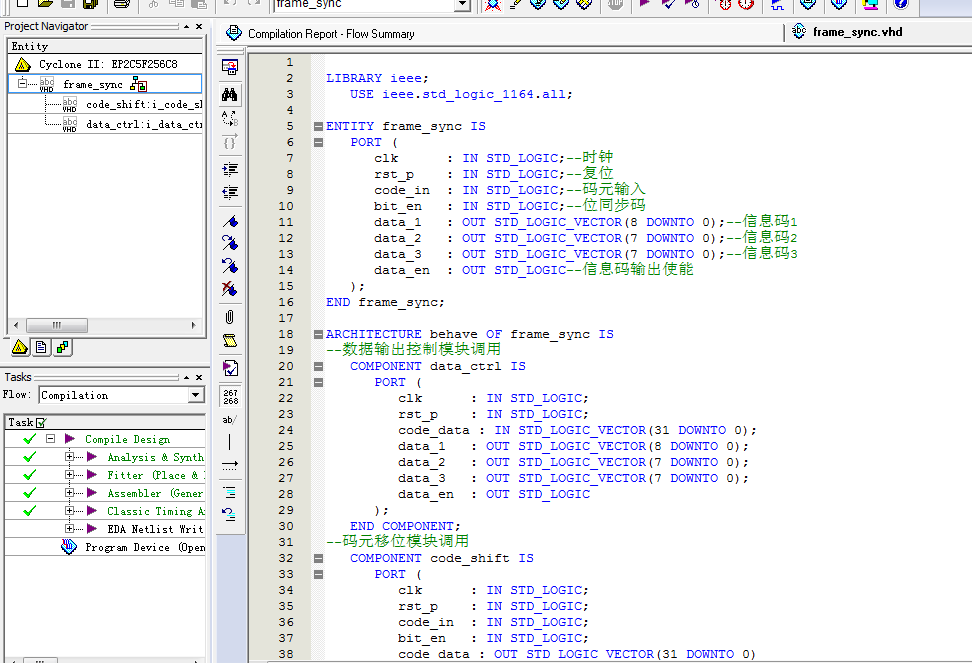

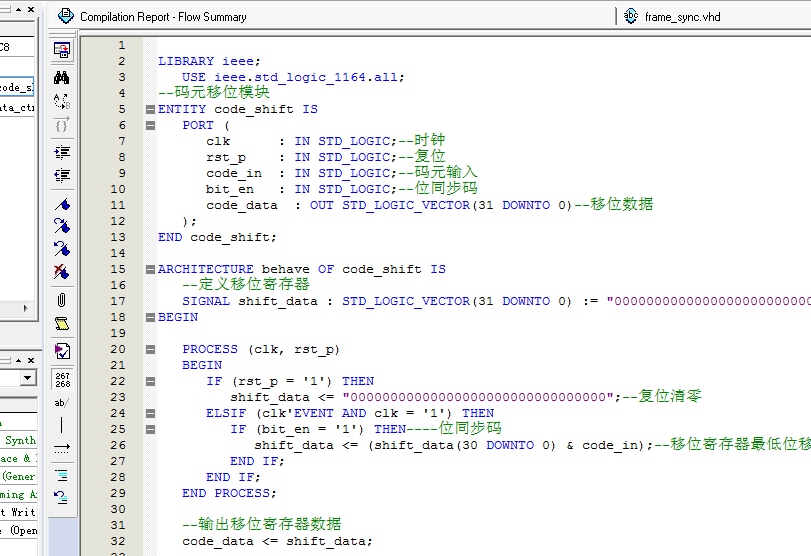

2. 程序文件

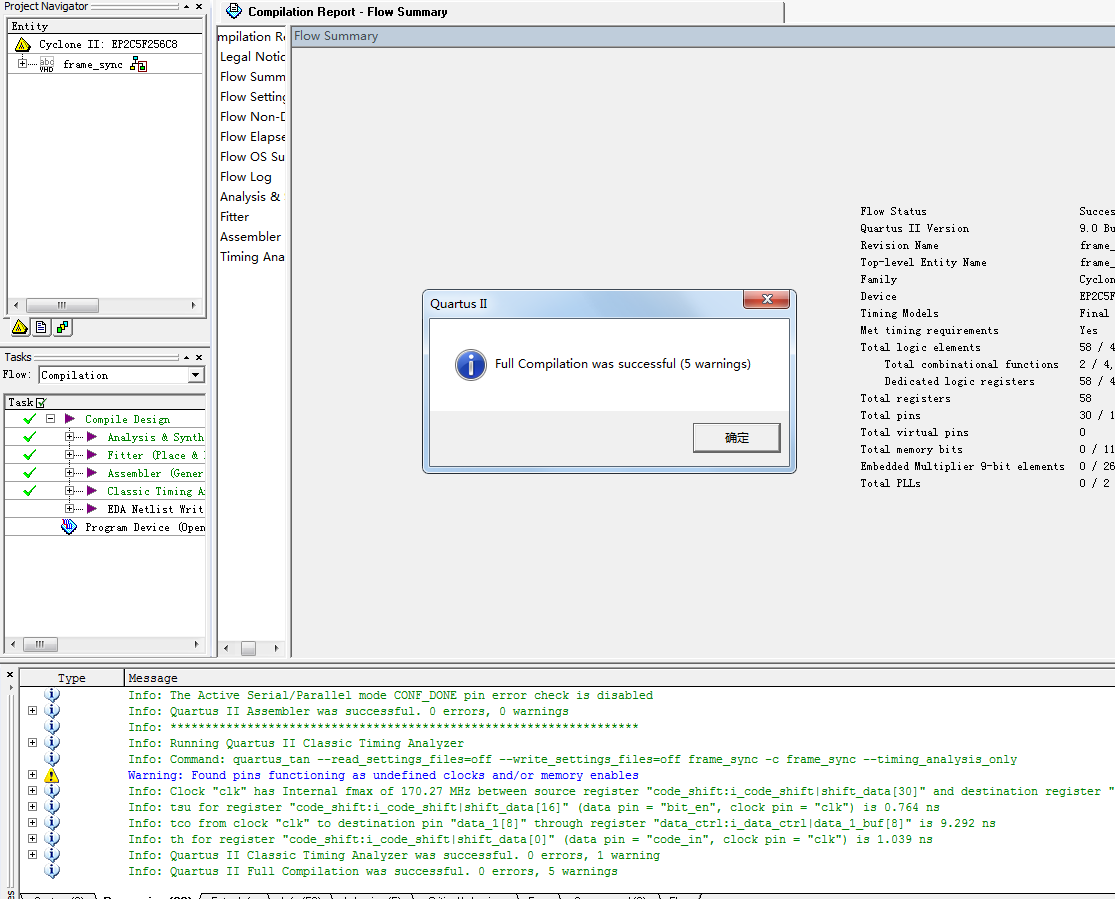

3. 程序编译

4. RTL图

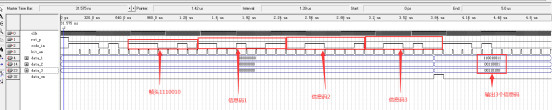

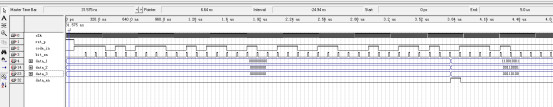

5. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--码元移位模块
ENTITY code_shift IS
   PORT (
      clk      : IN STD_LOGIC;--时钟
      rst_p    : IN STD_LOGIC;--复位
      code_in  : IN STD_LOGIC;--码元输入
      bit_en   : IN STD_LOGIC;--位同步码
      code_data  : OUT STD_LOGIC_VECTOR(31 DOWNTO 0)--移位数据
   );
END code_shift;
ARCHITECTURE behave OF code_shift IS
   --定义移位寄存器
   SIGNAL shift_data : STD_LOGIC_VECTOR(31 DOWNTO 0) := "00000000000000000000000000000000";
BEGIN

   PROCESS (clk, rst_p)
   BEGIN
      IF (rst_p = '1') THEN
         shift_data <= "00000000000000000000000000000000";--复位清零
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (bit_en = '1') THEN----位同步码
            shift_data <= (shift_data(30 DOWNTO 0) & code_in);--移位寄存器最低位移入码元
         END IF;
      END IF;
   END PROCESS;

   --输出移位寄存器数据
   code_data <= shift_data;

END behave;
