计数状态机设计VHDL代码Quartus仿真

名称：计数状态机设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

计数状态机

1功能描述

内容:状态机有三个状态,IDLE,S1和S2。在IDLE状态如果en=1,则跳到S1状态,否则保持不变;在S1状态时,统计en=1的次数,如果达到5次,则跳到S2状态,否则保持不变;在S2状态,统计en=1的次数,如果达到7次,则跳回到IDLE状态,否则保持不变。(注:全部信号都是同步信号,即与时钟同步)(en可以是单周期脉冲,也可是多周期脉冲)

2信号列表

clk:50MHz的工作时钟,输入

rstn:系统复位信号,输入,低电平有效。

en:1位,输入,状态转换信号,高电平有效

state current:2位,输出,当前状态机的值。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

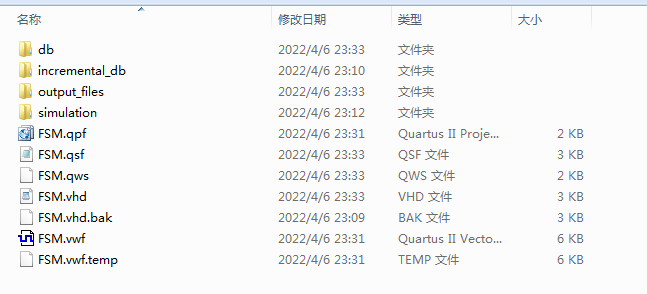

1. 工程文件

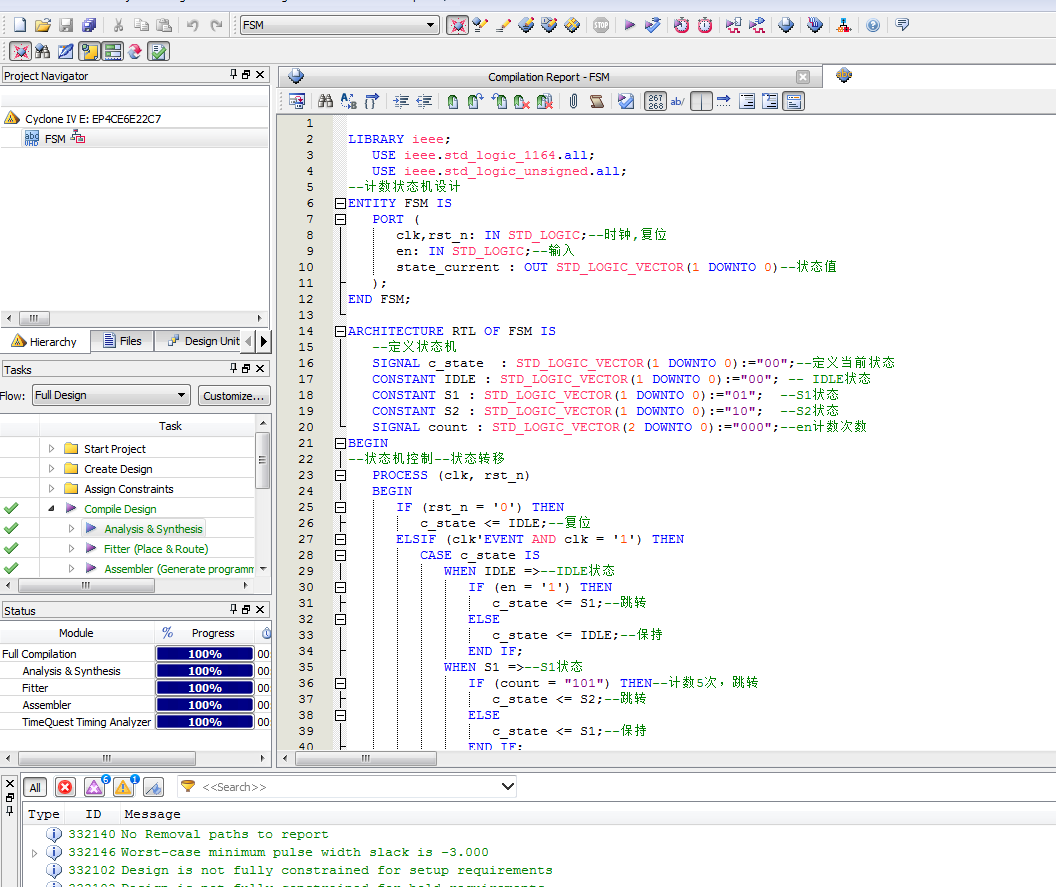

2. 程序文件

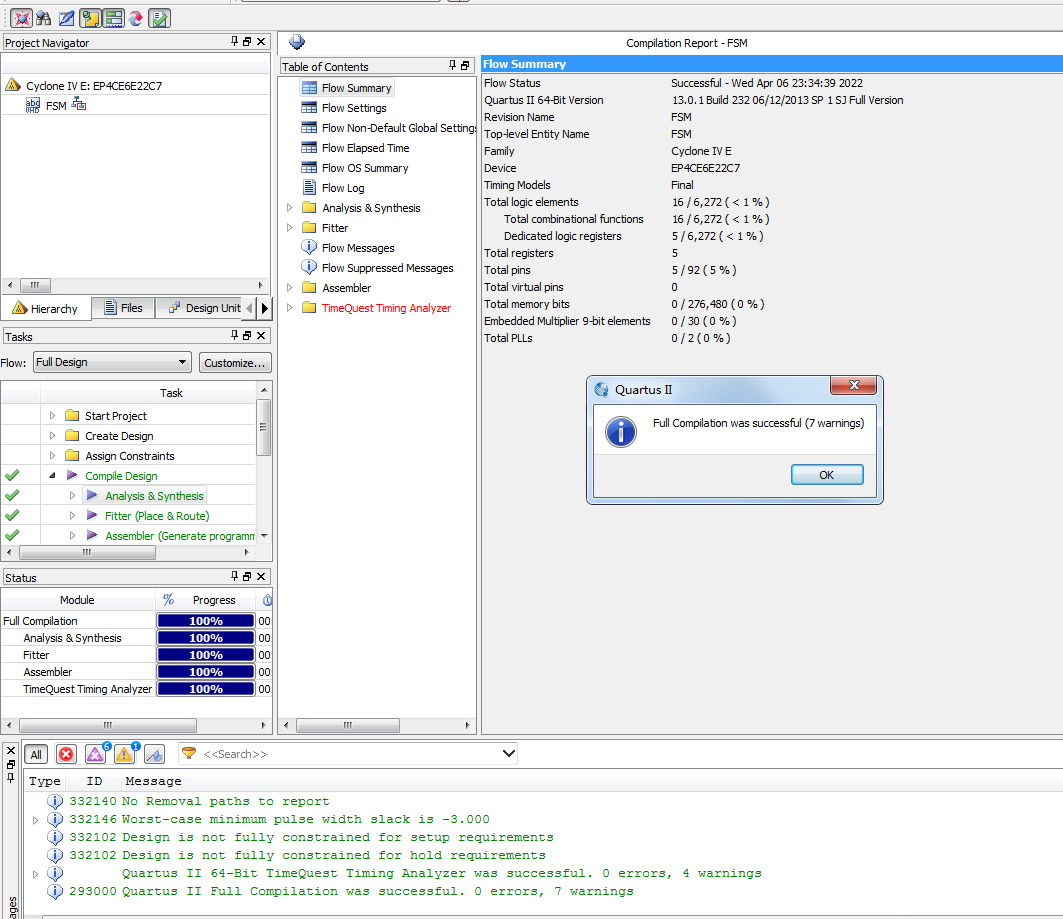

3. 程序编译

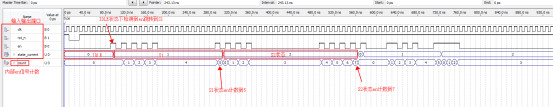

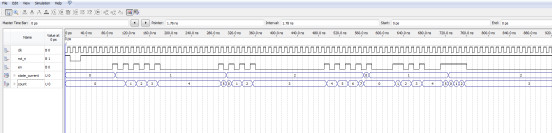

4. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--计数状态机设计
ENTITY FSM IS
   PORT (
      clk,rst_n: IN STD_LOGIC;--时钟,复位
      en: IN STD_LOGIC;--输入
      state_current : OUT STD_LOGIC_VECTOR(1 DOWNTO 0)--状态值
   );
END FSM;
ARCHITECTURE RTL OF FSM IS
   --定义状态机
   SIGNAL c_state  : STD_LOGIC_VECTOR(1 DOWNTO 0):="00";--定义当前状态
   CONSTANT IDLE : STD_LOGIC_VECTOR(1 DOWNTO 0):="00"; -- IDLE状态
   CONSTANT S1 : STD_LOGIC_VECTOR(1 DOWNTO 0):="01";  --S1状态
   CONSTANT S2 : STD_LOGIC_VECTOR(1 DOWNTO 0):="10";  --S2状态
   SIGNAL count : STD_LOGIC_VECTOR(2 DOWNTO 0):="000";--en计数次数
BEGIN
--状态机控制--状态转移
   PROCESS (clk, rst_n)
   BEGIN
      IF (rst_n = '0') THEN
c_state <= IDLE;--复位
   ELSIF (clk'EVENT AND clk = '1') THEN
         CASE c_state IS
            WHEN IDLE =>--IDLE状态
               IF (en = '1') THEN
                  c_state <= S1;--跳转
ELSE
c_state <= IDLE;--保持
               END IF;
            WHEN S1 =>--S1状态
               IF (count = "101") THEN--计数5次，跳转
                  c_state <= S2;--跳转
ELSE
c_state <= S1;--保持
               END IF;
            WHEN S2 =>--S2状态
               IF (count = "111") THEN--计数7次，跳转
                  c_state <= IDLE;--跳转
ELSE
c_state <= S2;--保持
               END IF;
            WHEN OTHERS =>
c_state <= IDLE;--初始状态
         END CASE;
  end IF;
  END PROCESS;
