数码管显示电路设计VHDL代码Quartus仿真

名称：数码管显示电路设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

一、课题目的

1．实现十六进制计数显示。

2．实现常见英语字母显示。

二、课题原理

用数码管除了可以显示0～9的阿拉伯数字外，还可以显示一些英语字母。

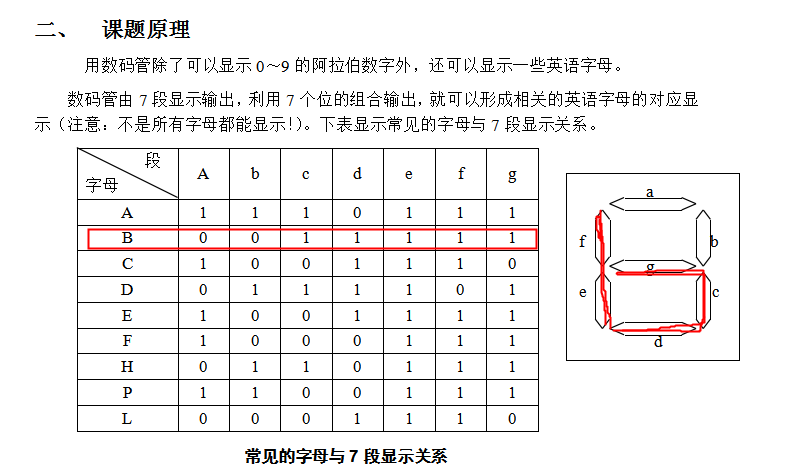

数码管由7段显示输出，利用7个位的组合输出，就可以形成相关的英语字母的对应显示（注意：不是所有字母都能显示！）。下表显示常见的字母与7段显示关系。

                        常见的字母与7段显示关系

三、课题内容

1．查找资料，理解设计原理。

2．用VHDL语言 编写一个简单的0～9和字母显示电路（数码管类别不限）。

3．在QuartusⅡ上完成设计输入、全程编译和功能仿真。

四、设计提示

1．字母轮换显示电路可以采用状态图的方式设计，对于每一个时钟脉冲，将改变一种态。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

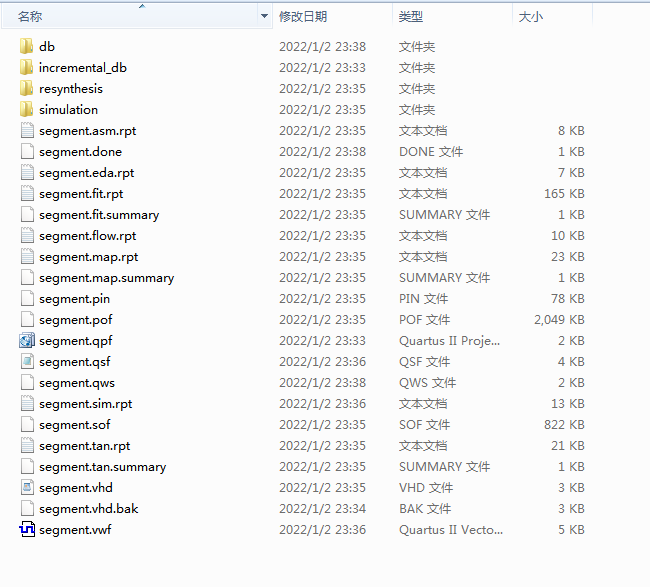

1. 工程文件

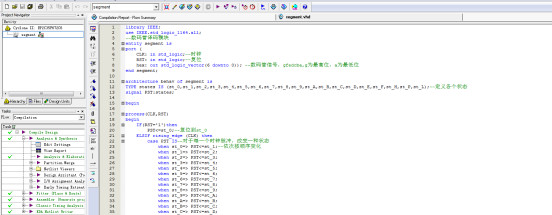

2. 程序文件

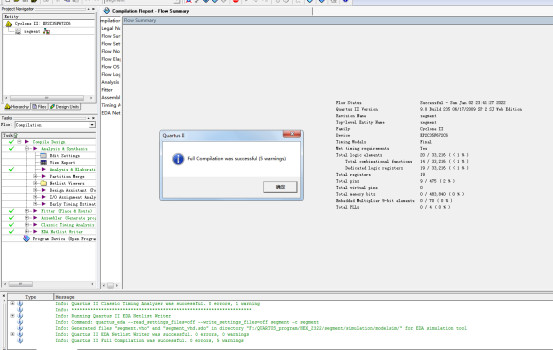

3. 程序编译

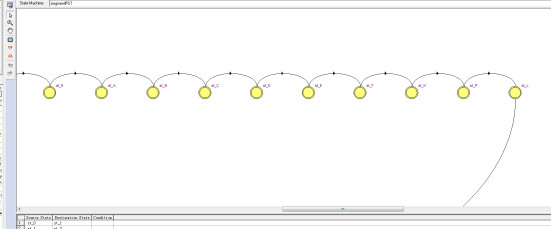

4. 状态图

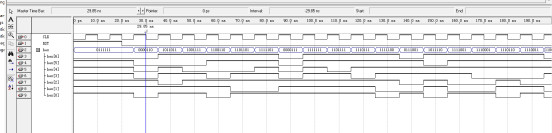

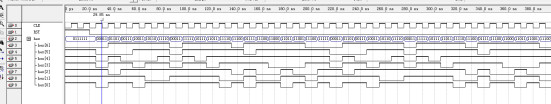

5. 仿真图

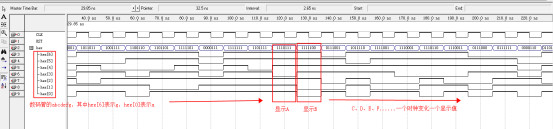

仿真图说明，以上图中显示B为例，仿真图显示值为1111100，也就是

hex[6]=1,-----对应g

hex[5]=1,-----对应f

hex[4]=1,-----对应e

hex[3]=1,-----对应d

hex[2]=1,-----对应c

hex[1]=0,-----对应b

hex[0]=0,-----对应a

查询下表可知显示的是b，故仿真正确。

部分代码展示:

library IEEE;
use IEEE.std_logic_1164.all;
--数码管译码模块
entity segment is
port (
CLK: in std_logic;--时钟
    RST: in std_logic;--复位
    hex: out std_logic_vector(6 downto 0)); --数码管信号，gfedcba,g为最高位，a为最低位
end segment;
architecture behav of segment is
TYPE states IS (st_0,st_1,st_2,st_3,st_4,st_5,st_6,st_7,st_8,st_9,st_A,st_B,st_C,st_D,st_E,st_F,st_H,st_P,st_L);--定义各个状态
signal PST:states;
begin
process(CLK,RST)
begin
IF(RST='1')then
PST<=st_0;--复位到st_0
ELSIF rising_edge (CLK) then
case PST IS--对于每一个时钟脉冲，改变一种状态
when st_0=> PST<=st_1;--依次按顺序变化
when st_1=> PST<=st_2;
when st_2=> PST<=st_3;
when st_3=> PST<=st_4;
when st_4=> PST<=st_5;
when st_5=> PST<=st_6;
when st_6=> PST<=st_7;
when st_7=> PST<=st_8;
when st_8=> PST<=st_9;
when st_9=> PST<=st_A;
when st_A=> PST<=st_B;
when st_B=> PST<=st_C;
when st_C=> PST<=st_D;
when st_D=> PST<=st_E;
when st_E=> PST<=st_F;
when st_F=> PST<=st_H;
when st_H=> PST<=st_P;
when st_P=> PST<=st_L;
when st_L=> PST<=st_0;--回到初始状态
when others => PST<=st_0;
end case;
end if;
