4x4矩阵键盘设计VHDL代码Quartus仿真

名称：4x4矩阵键盘设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

4x4矩阵键盘设计

1、设计4x4矩阵键盘控制代码

2、可以通过键盘依次输入4位数

3、将输入的数据显示在4个数码管上

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

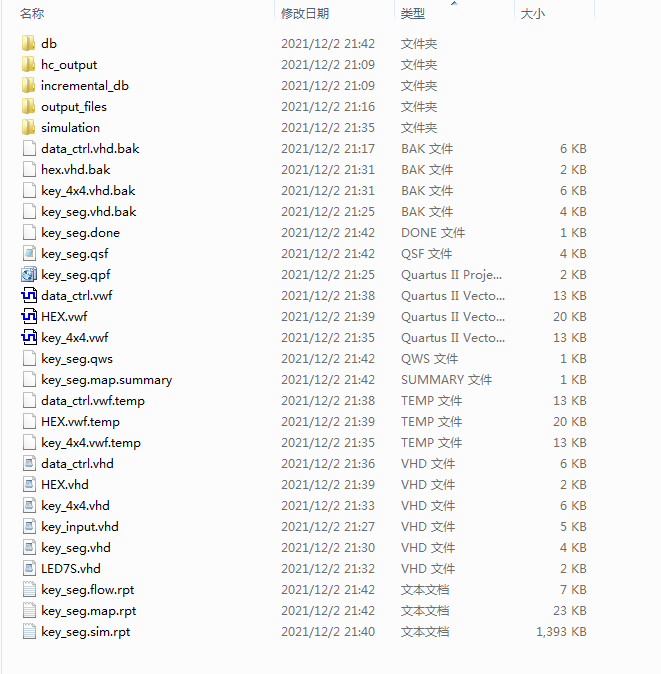

1. 工程文件

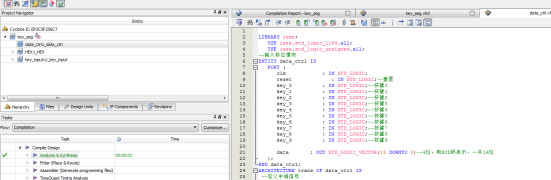

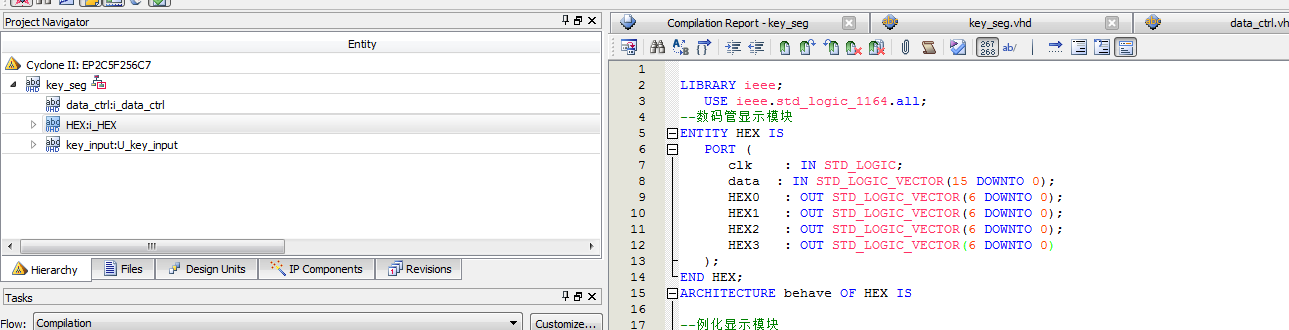

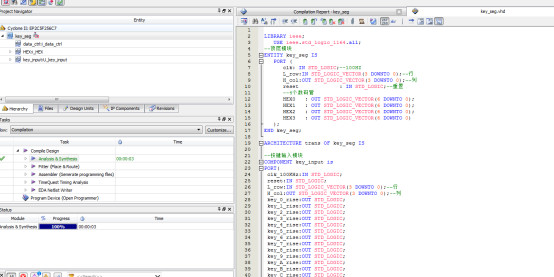

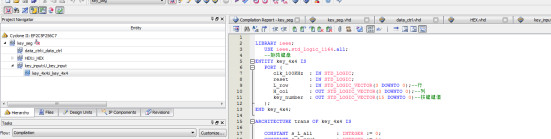

2. 程序文件

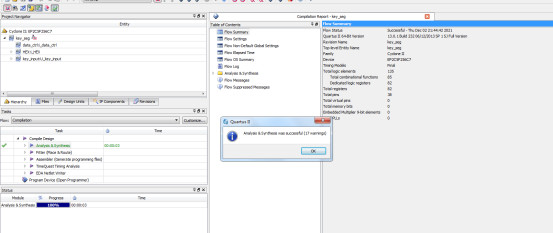

3. 程序编译

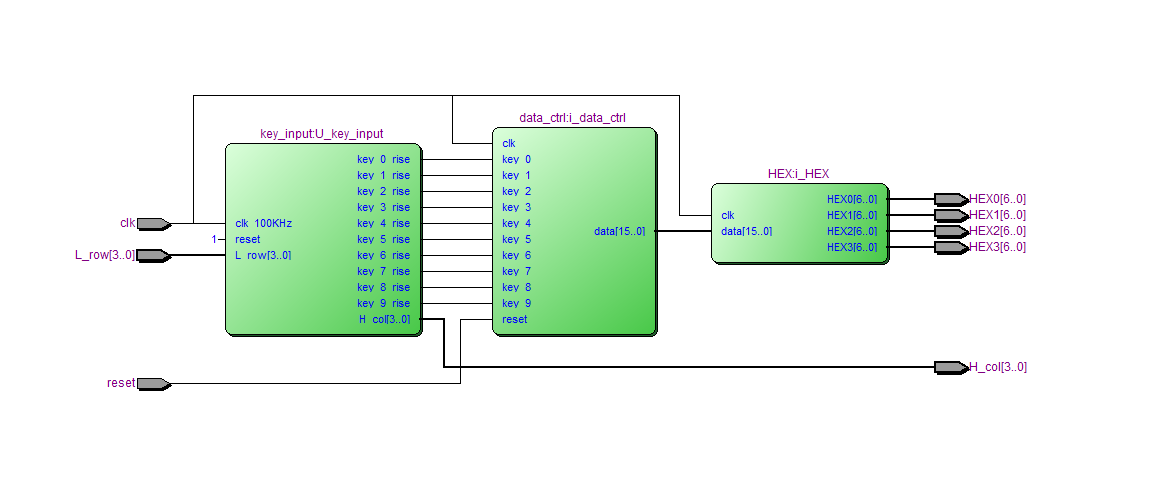

4. RTL图

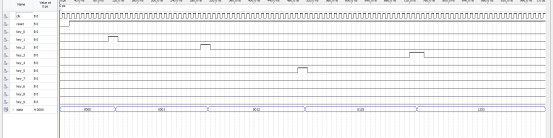

5. 仿真图

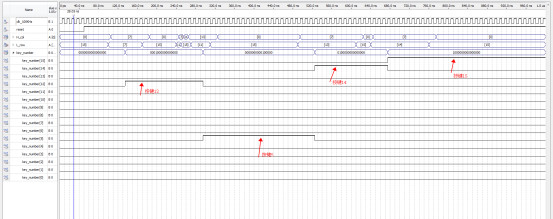

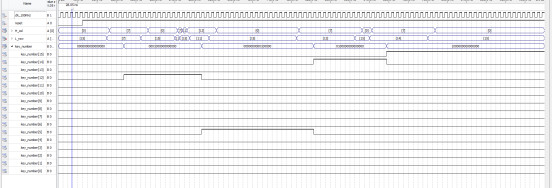

矩阵键盘模块仿真

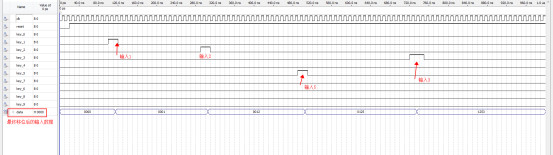

数据移位模块仿真

数码管显示模块仿真

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   --矩阵键盘
ENTITY key_4x4 IS
   PORT (
      clk_100KHz  : IN STD_LOGIC;
      reset       : IN STD_LOGIC;
      L_row       : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--行
      H_col       : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--列
      key_number  : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--按键键值
   );
END key_4x4;
ARCHITECTURE trans OF key_4x4 IS

   CONSTANT s_L_all        : INTEGER := 0;
   CONSTANT s_L_row1       : INTEGER := 1;
   CONSTANT s_L_row2       : INTEGER := 2;
   CONSTANT s_L_row3       : INTEGER := 3;
   CONSTANT s_L_row4       : INTEGER := 4;
   CONSTANT s_LH           : INTEGER := 5;

   SIGNAL state            : INTEGER:= s_L_all;--状态标志
   SIGNAL key_flag         : STD_LOGIC := '0';--按键标志位
   SIGNAL H_col_reg        : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";--寄存扫描列值
   SIGNAL L_row_reg        : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";--寄存扫描行值
   SIGNAL H_and_L : STD_LOGIC_VECTOR(7 DOWNTO 0);

   -- Declare intermediate signals for referenced outputs
   SIGNAL H_col_sig      : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL key_number_sig : STD_LOGIC_VECTOR(15 DOWNTO 0);

代码文件（付费下载）：
