8路LED流水灯设计Verilog代码Quartus仿真

名称：8路LED流水灯设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

8路LED流水灯设计

1、设计8路led流水灯

2、流水灯具有4种变化模式：从左到右依次点亮变化；从右到左依次点亮变化；从两边到中间再到两边点亮变化；从左到右熄灭

变化

3、不同模式通过开关控制

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

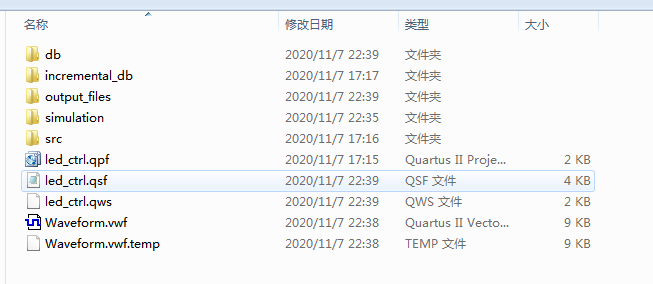

1. 工程文件

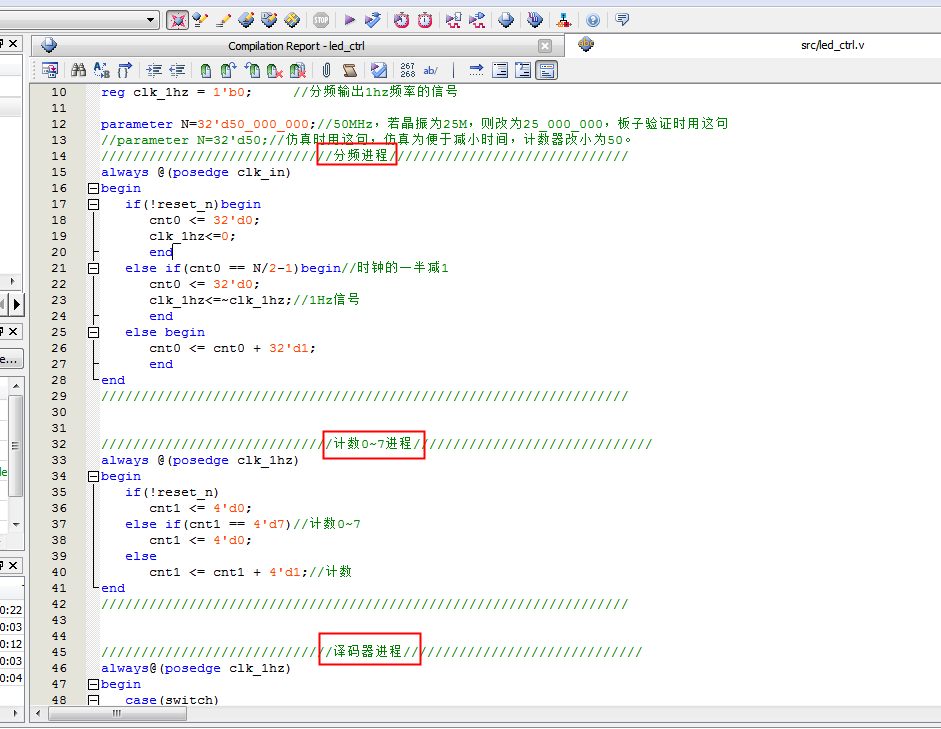

2. 程序文件

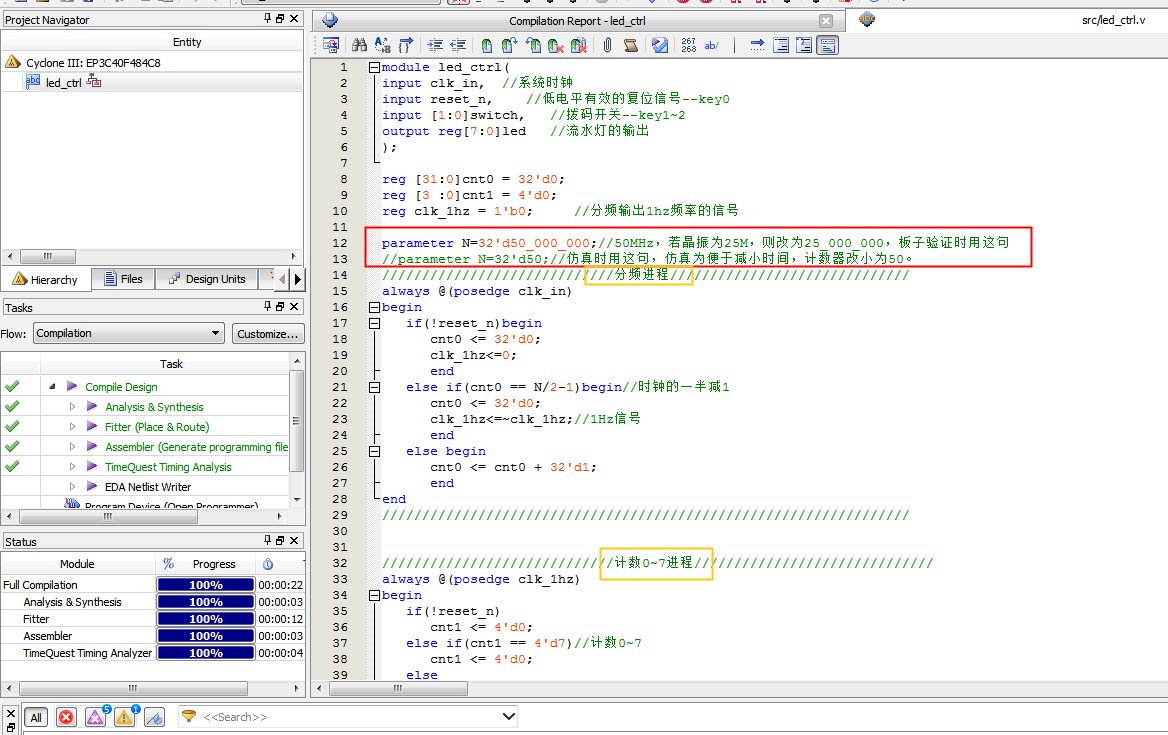

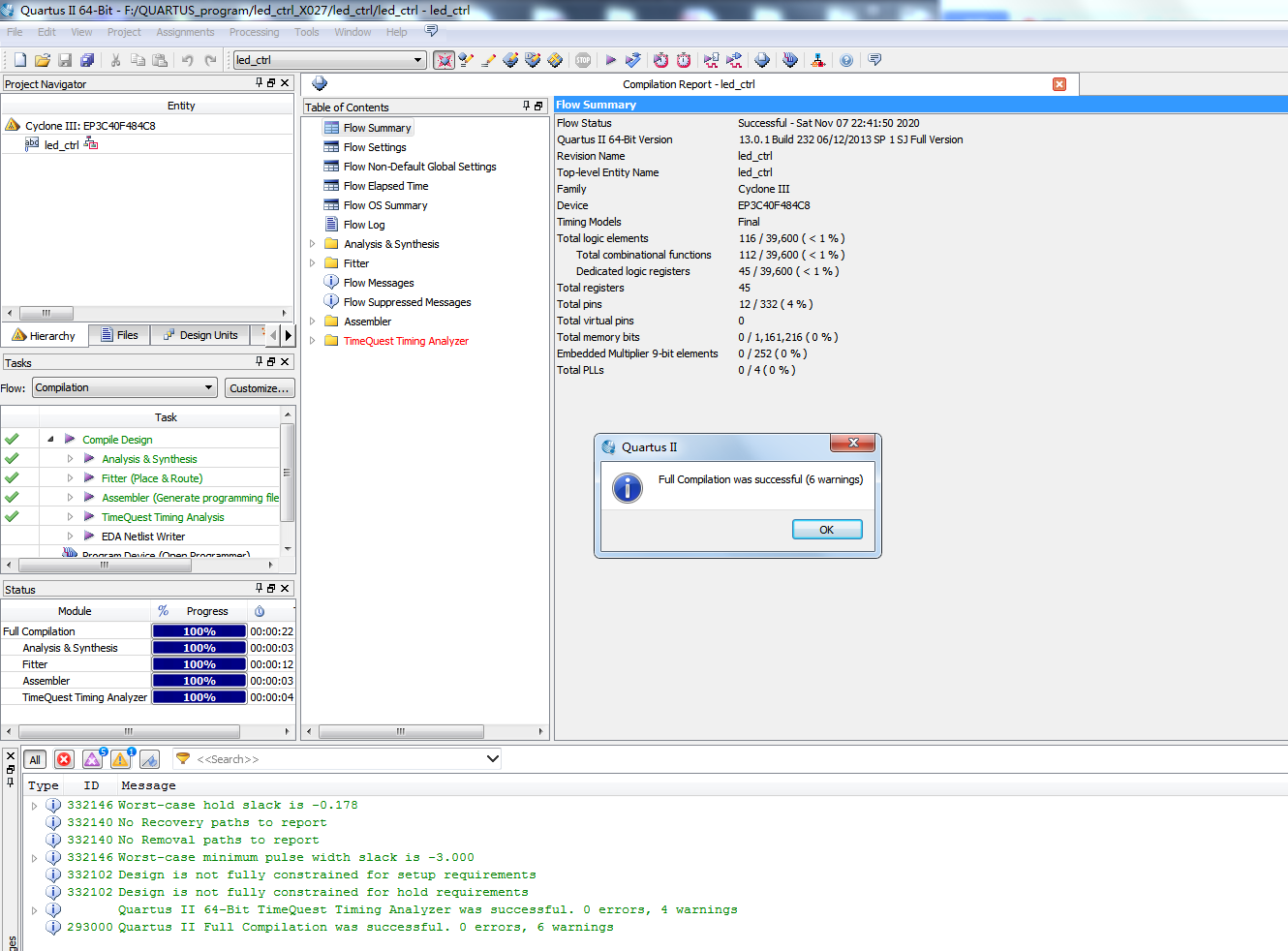

3. 程序编译

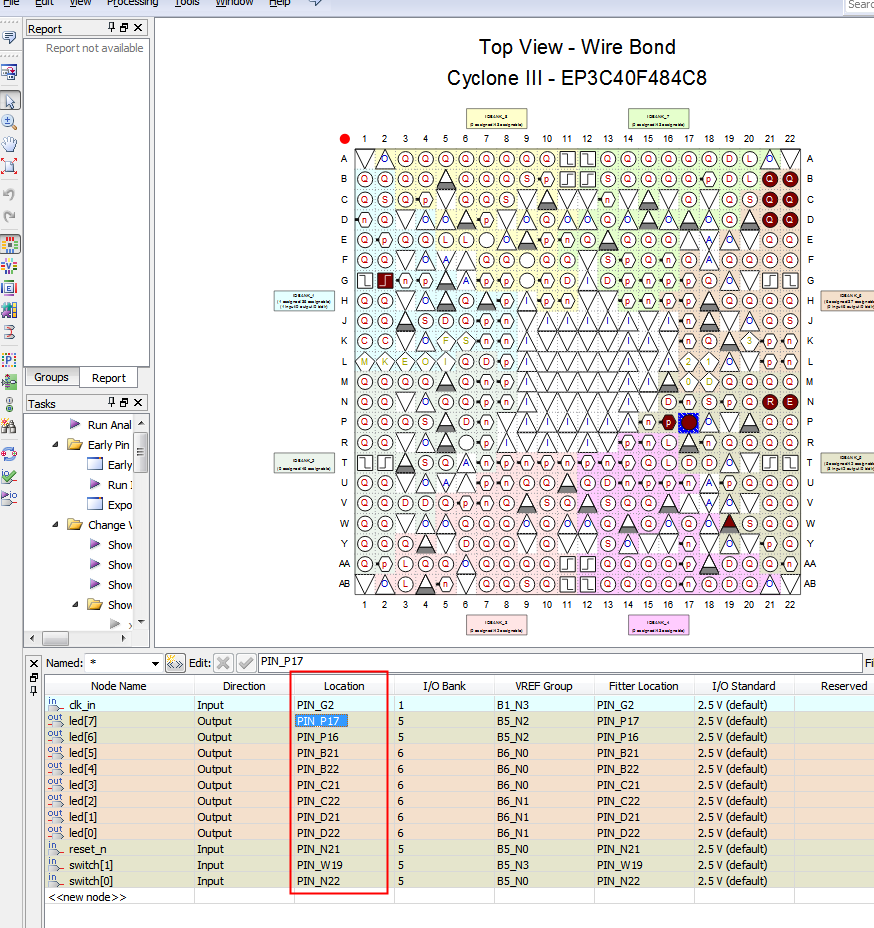

4. 管脚分配

5. 仿真文件

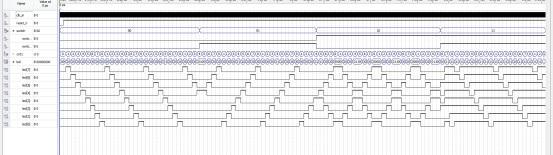

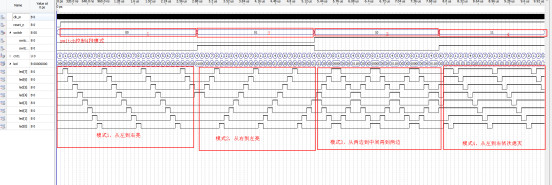

6. 仿真图

部分代码展示:

module led_ctrl(
input clk_in,//系统时钟
input reset_n,//低电平有效的复位信号--key0
input [1:0]switch,//拨码开关--key1~2
output reg[7:0]led//流水灯的输出
);
reg [31:0]cnt0 = 32'd0;
reg [3 :0]cnt1 = 4'd0;
reg clk_1hz = 1'b0;//分频输出1hz频率的信号
parameter N=32'd50_000_000;//50MHz，若晶振为25M，则改为25_000_000，板子验证时用这句
//parameter N=32'd50;//仿真时用这句，仿真为便于减小时间，计数器改小为50。
/////////////////////////////分频进程//////////////////////////////
always @(posedge clk_in)
begin
if(!reset_n)begin
cnt0 <= 32'd0;
clk_1hz<=0;
end
else if(cnt0 == N/2-1)begin//时钟的一半减1
cnt0 <= 32'd0;
clk_1hz<=~clk_1hz;//1Hz信号
end
else begin
cnt0 <= cnt0 + 32'd1;
end
end
//////////////////////////////////////////////////////////////////
/////////////////////////////计数0~7进程//////////////////////////////
always @(posedge clk_1hz)
begin
if(!reset_n)
cnt1 <= 4'd0;
else if(cnt1 == 4'd7)//计数0~7
cnt1 <= 4'd0;
else
cnt1 <= cnt1 + 4'd1;//计数
end
