流水彩灯设计VHDL代码Quartus 实验箱

名称：流水彩灯设计VHDL代码Quartus  实验箱

软件：Quartus

语言：VHDL

代码功能：

流水彩灯

基本要求:

(1)8只彩灯(发光管)至少演示3种花型(通过按键选择演示花型),如

a)从左到右一次点亮,全亮后从右到左逆次需一次熄灭;

b)从中间到两边依次点亮,全亮后从中间到两边依次熄灭;

c)从左到右两两次序依次点亮,然后从右到左两两次序依次熄灭;

(2)设置至少两种彩灯点亮的速度,速度选择可通过按键选择

(3)设置不同花型循环显示。

>提高内容

(1)每种花型设置同步倒计时;

(2)设置不同花型可切换控制功能

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

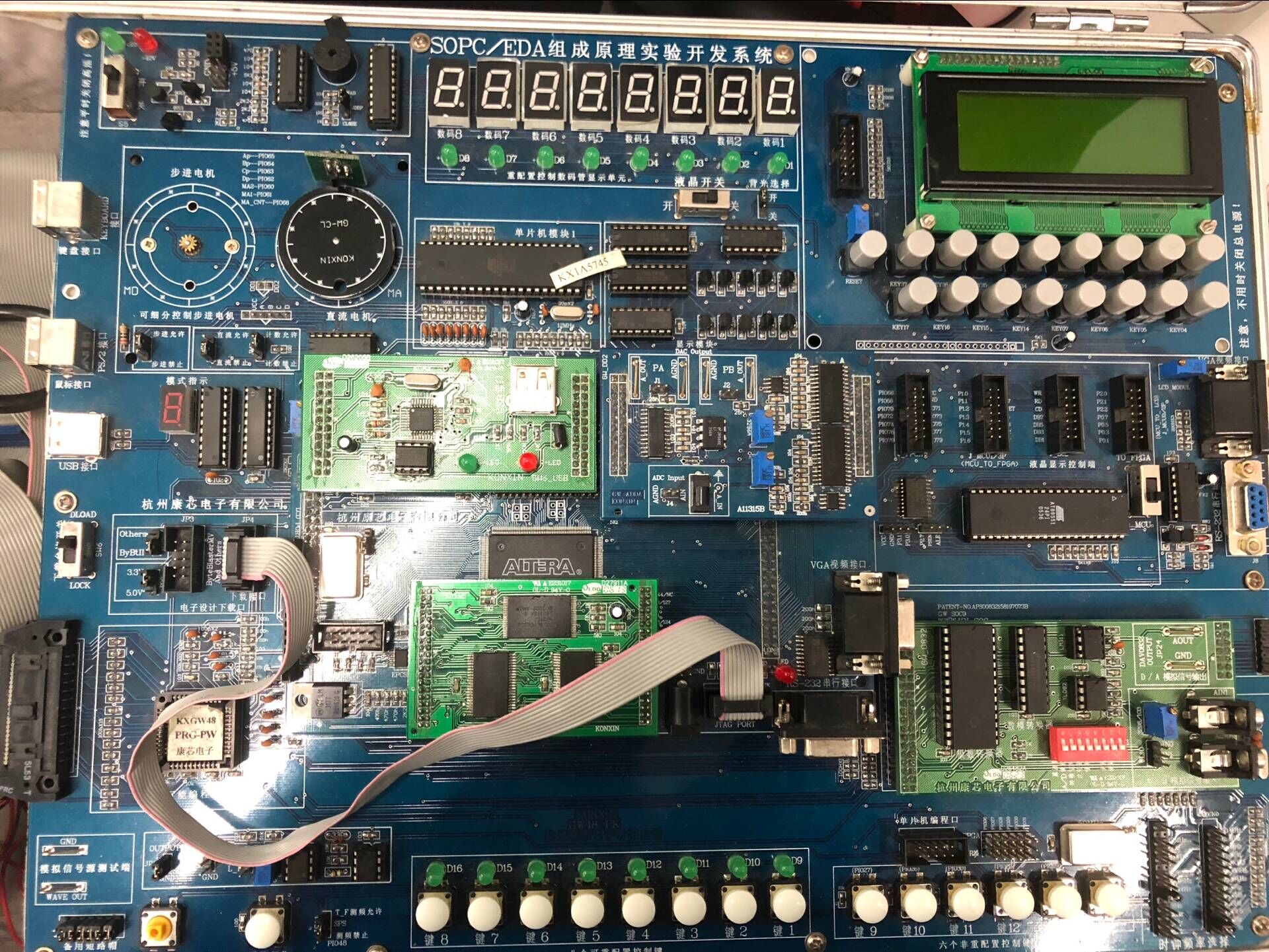

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

流水彩灯控制器.doc

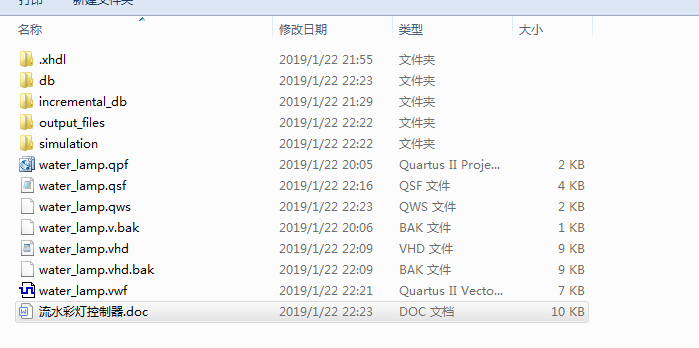

1. 工程文件

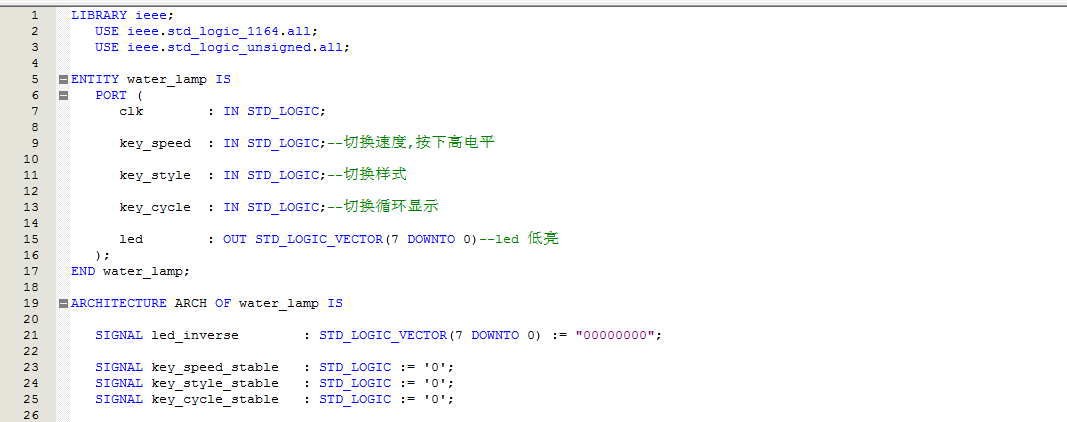

2. 程序文件

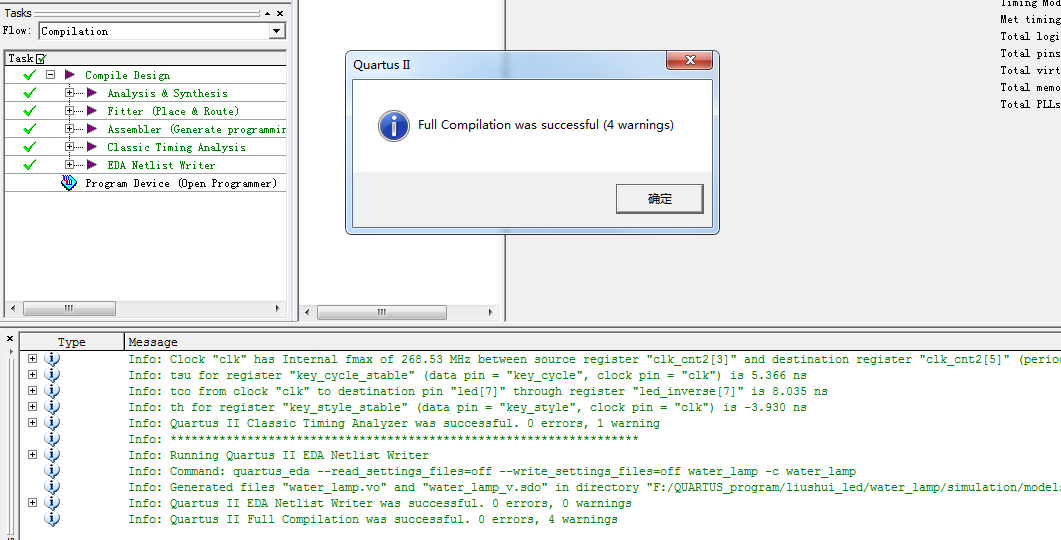

3. 程序编译

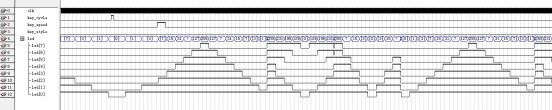

4. 程序仿真

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY clk_select IS
   PORT (
      speed_en        : IN STD_LOGIC;--64Hz
      speed_clk_1Hz   : IN STD_LOGIC;
      speed_clk_2Hz   : IN STD_LOGIC;
      led_clk        : OUT STD_LOGIC
   );
END clk_select;
ARCHITECTURE ARCH OF clk_select IS

BEGIN

   led_clk <= speed_clk_1Hz WHEN (speed_en = '1') ELSE--频率选择
              speed_clk_2Hz;

END ARCH;

代码文件（付费下载）：
