微波炉控制器设计VHDL代码Quartus仿真

名称：微波炉控制器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

微波炉控制器设计

（1）可控制烹调的开关；

（2）可设置烹调时间，（假设系统最长的烹调时间为59分59秒）；

（3）可设置烹调的火力（高 中 低档）

 (4) 可显示烹调的剩余时间。烹调完成后有铃声提示

   完成各个模块和总体的仿真

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

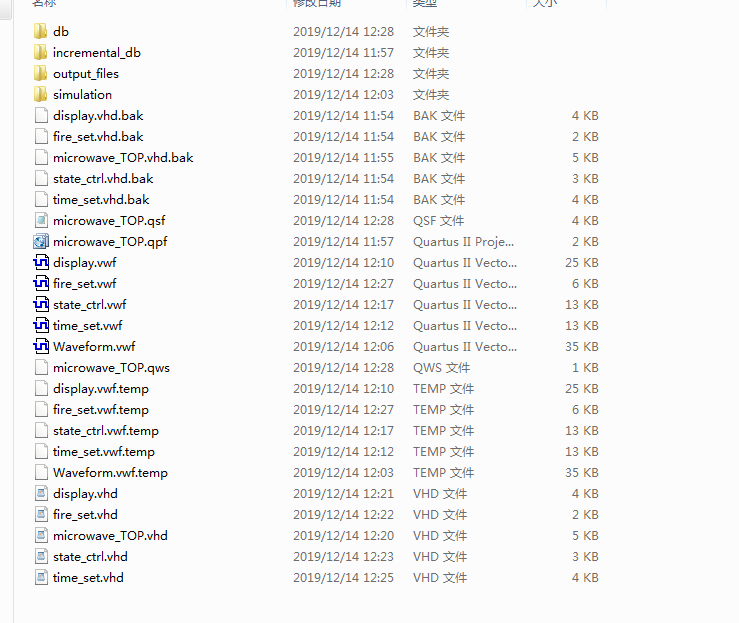

1. 工程文件

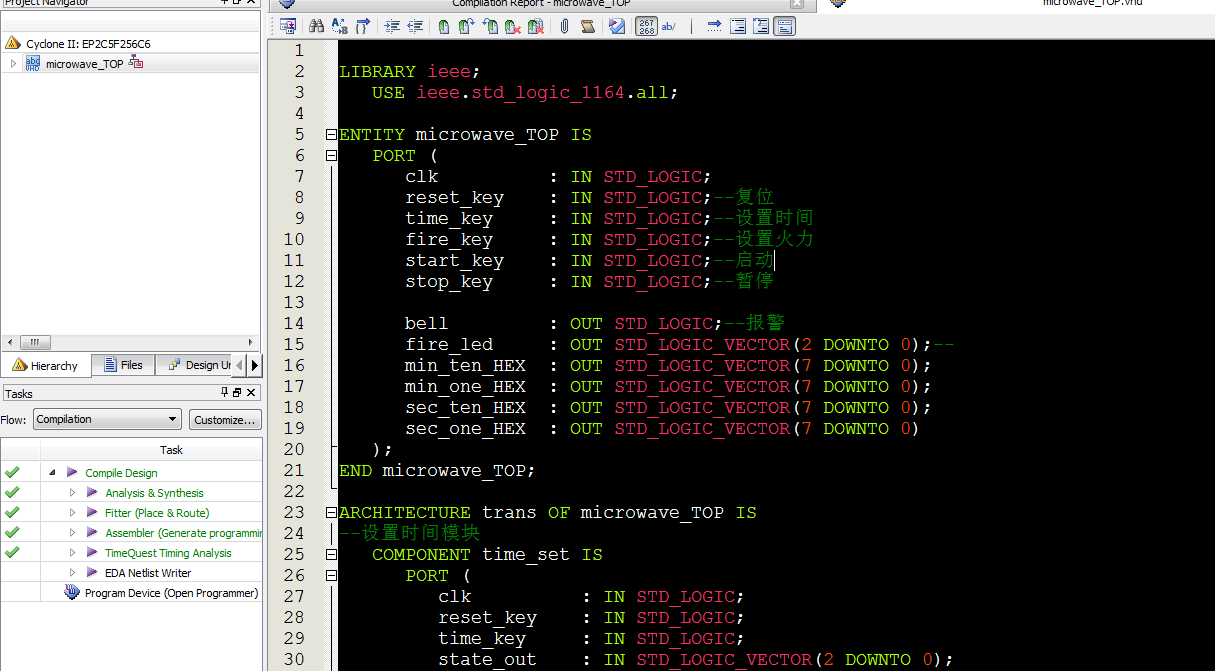

2. 程序文件

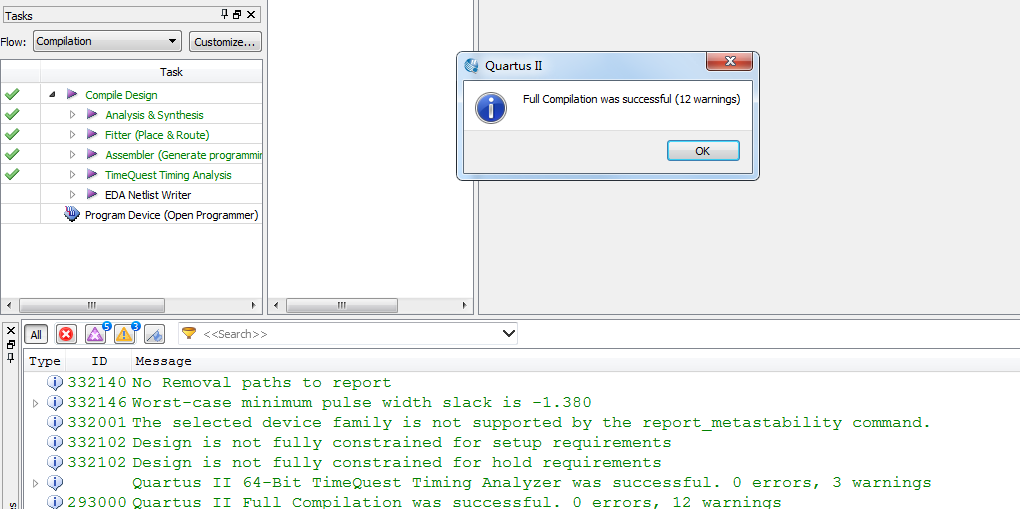

3. 程序编译

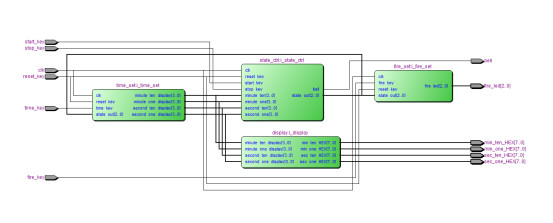

4. RTL图

5. 仿真图

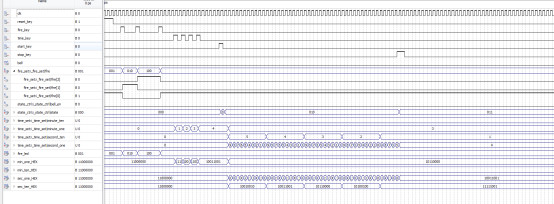

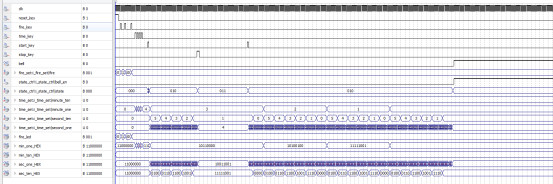

5.1 顶层仿真

5.2 显示模块仿真

模块功能说明：输入为分钟十位个位，秒钟十位个位，需要把4位二进制的BCD码时间时间转换为数码管显示的数字，以此需要将BCD码转换为数码管段选值。使用4个BCD-七段译码器。

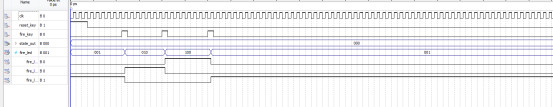

5.3 火力设置模块仿真

模块功能说明：输入为状态值和火力按键，当状态值等于"000"时表示可以设置火力，按下火力键对应的火力led灯就会亮，led灯有3个，对应三个档位，分别为001,010,100三种档位循环切换。

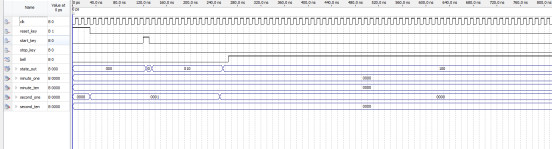

5.4 状态控制模块

模块功能说明：输入包括启动和暂停键，以及当前时间，输出为状态值和报警信号，状态值一共有5种，分别为000表示设置状态，可以设置时间和火力。001表示启动，010表示启动后开始倒计时，011表示暂停，100表示倒计时结束，此时报警信号拉高。

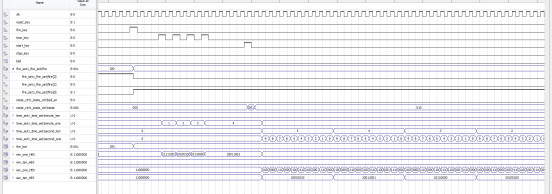

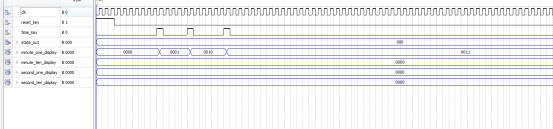

5.5 设置时间模块

模块功能说明：输入为时间设置按键和当然状态，输出为BCD码时间，当在000状态时，通过按键可以设置分钟时间，当在010状态时，系统按一秒一次倒计时。倒计时为0后保持不变。当在011状态时，暂停倒计时。

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--火力设置模块
ENTITY fire_set IS
   PORT (
      clk        : IN STD_LOGIC;
      reset_key  : IN STD_LOGIC;
      fire_key   : IN STD_LOGIC;

      state_out  : IN STD_LOGIC_VECTOR(2 DOWNTO 0);
      fire_led   : OUT STD_LOGIC_VECTOR(2 DOWNTO 0)--输出火力，3档用3个led表示
   );
END fire_set;
ARCHITECTURE trans OF fire_set IS

   SIGNAL fire : STD_LOGIC_VECTOR(2 DOWNTO 0) := "001";
BEGIN

   PROCESS (clk, reset_key)
   BEGIN
      IF (reset_key = '1') THEN
fire <= "001";--复位，显示最低档
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (state_out = "000") THEN
            IF (fire_key = '1') THEN
               IF (fire = "001") THEN
                  fire <= "010";--2档
               ELSIF (fire = "010") THEN
                  fire <= "100";--3档
               ELSIF (fire = "100") THEN
                  fire <= "001";--1档
               ELSE
                  fire <= "001";
               END IF;
            END IF;
         END IF;
