微波炉控制器设计VHDL代码Quartus仿真

名称：微波炉控制器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

微波炉控制器设计

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

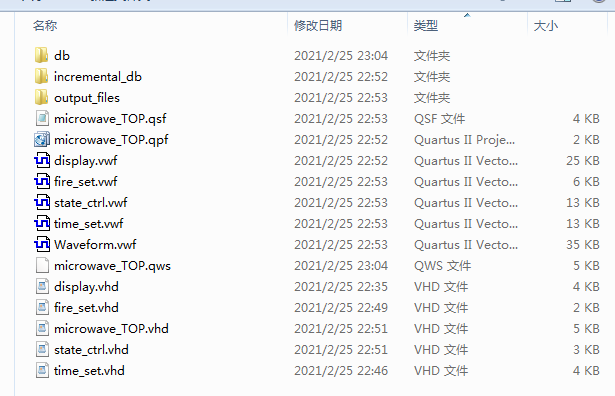

1. 工程文件

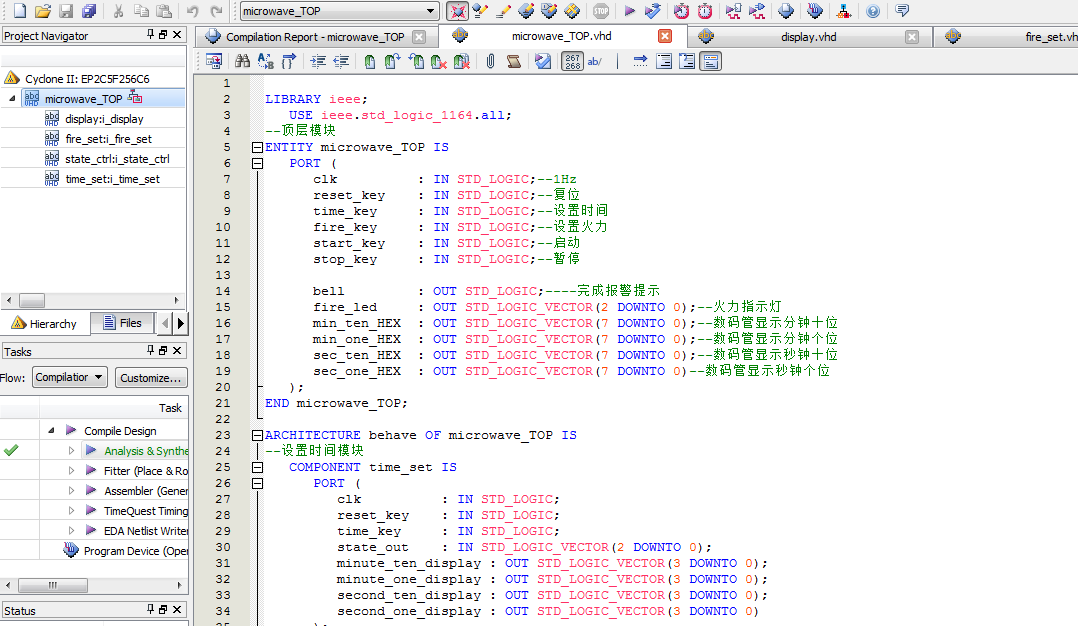

2. 程序文件

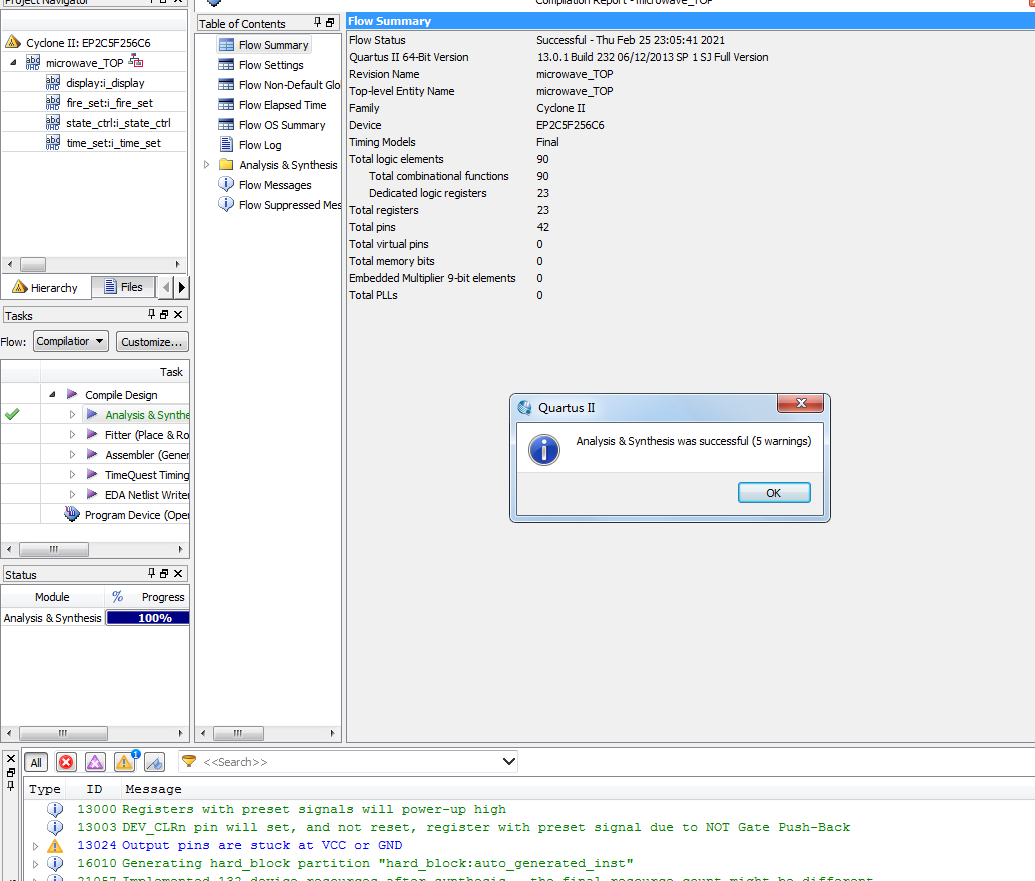

3. 程序编译

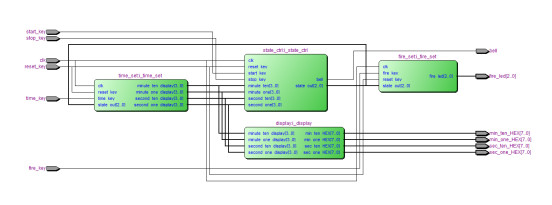

4. RTL图

5. 仿真图

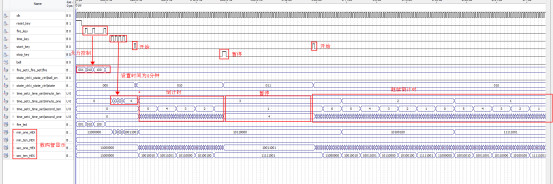

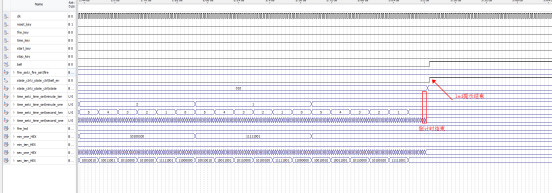

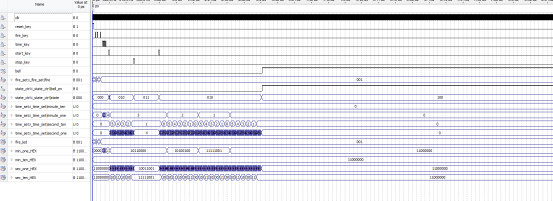

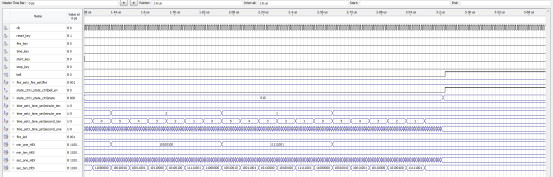

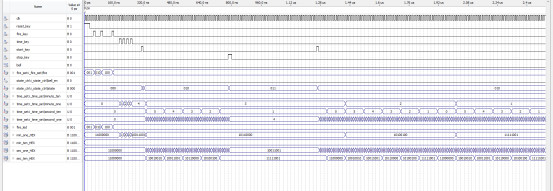

5.1 顶层仿真

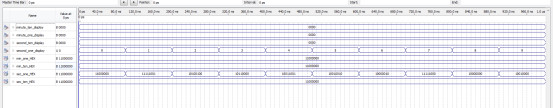

5.2 显示模块仿真

模块功能说明：输入为分钟十位个位，秒钟十位个位，需要把4位二进制的BCD码时间时间转换为数码管显示的数字，以此需要将BCD码转换为数码管段选值。使用4个BCD-七段译码器。

5.3 火力设置模块仿真

模块功能说明：输入为状态值和火力按键，当状态值等于"000"时表示可以设置火力，按下火力键对应的火力led灯就会亮，led灯有3个，对应三个档位，分别为001,010,100三种档位循环切换。

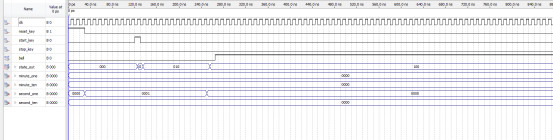

5.4 状态控制模块

模块功能说明：输入包括启动和暂停键，以及当前时间，输出为状态值和报警信号，状态值一共有5种，分别为000表示设置状态，可以设置时间和火力。001表示启动，010表示启动后开始倒计时，011表示暂停，100表示倒计时结束，此时报警提示信号拉高。

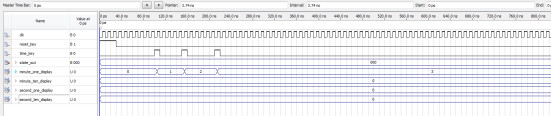

5.5 设置时间模块

模块功能说明：输入为时间设置按键和当然状态，输出为BCD码时间，当在000状态时，通过按键可以设置分钟时间，当在010状态时，系统按一秒一次倒计时。倒计时为0后保持不变。当在011状态时，暂停倒计时。

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--顶层模块
ENTITY microwave_TOP IS
   PORT (
      clk          : IN STD_LOGIC;--1Hz
      reset_key    : IN STD_LOGIC;--复位
      time_key     : IN STD_LOGIC;--设置时间
      fire_key     : IN STD_LOGIC;--设置火力
      start_key    : IN STD_LOGIC;--启动
      stop_key     : IN STD_LOGIC;--暂停

      bell         : OUT STD_LOGIC;----完成报警提示
      fire_led     : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--火力指示灯
      min_ten_HEX  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示分钟十位
      min_one_HEX  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示分钟个位
      sec_ten_HEX  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示秒钟十位
      sec_one_HEX  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管显示秒钟个位
   );
END microwave_TOP;
ARCHITECTURE behave OF microwave_TOP IS
--设置时间模块
   COMPONENT time_set IS
      PORT (
         clk          : IN STD_LOGIC;
         reset_key    : IN STD_LOGIC;
         time_key     : IN STD_LOGIC;
         state_out    : IN STD_LOGIC_VECTOR(2 DOWNTO 0);
         minute_ten_display : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         minute_one_display : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         second_ten_display : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         second_one_display : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
      );
   END COMPONENT;
