位宽可配的N位乘法器设计VHDL代码Quartus仿真

名称：位宽可配的N位乘法器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

位宽可配的N位乘法器设计

1、设计乘法器，乘法器位宽可以通过参数配置

2、乘法器使用移位相加的算法

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 乘法器原理

参见链接：https://blog.csdn.net/weixin_39979167/article/details/110550186

2. 工程文件

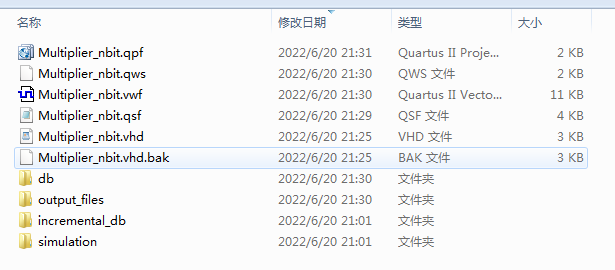

3. 程序文件

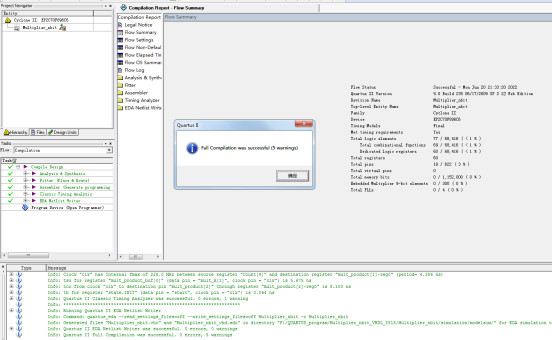

4. 程序编译

5. 仿真图

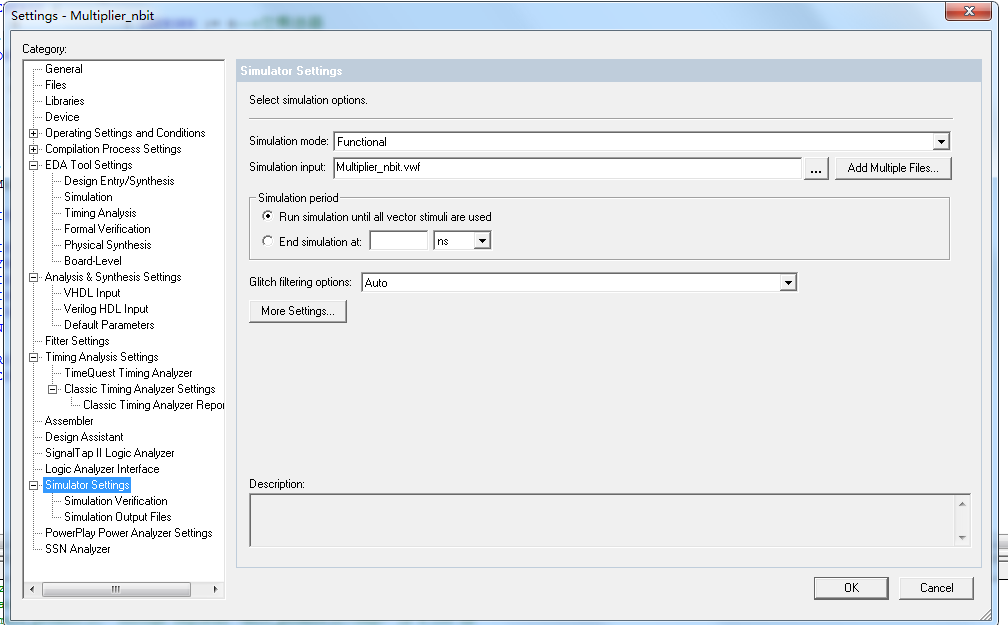

仿真设置

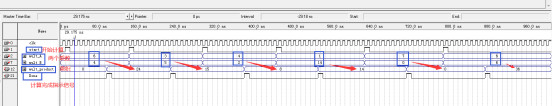

仿真图

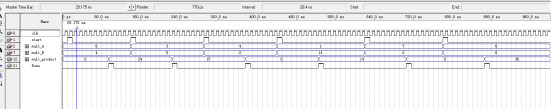

使用二进制显示

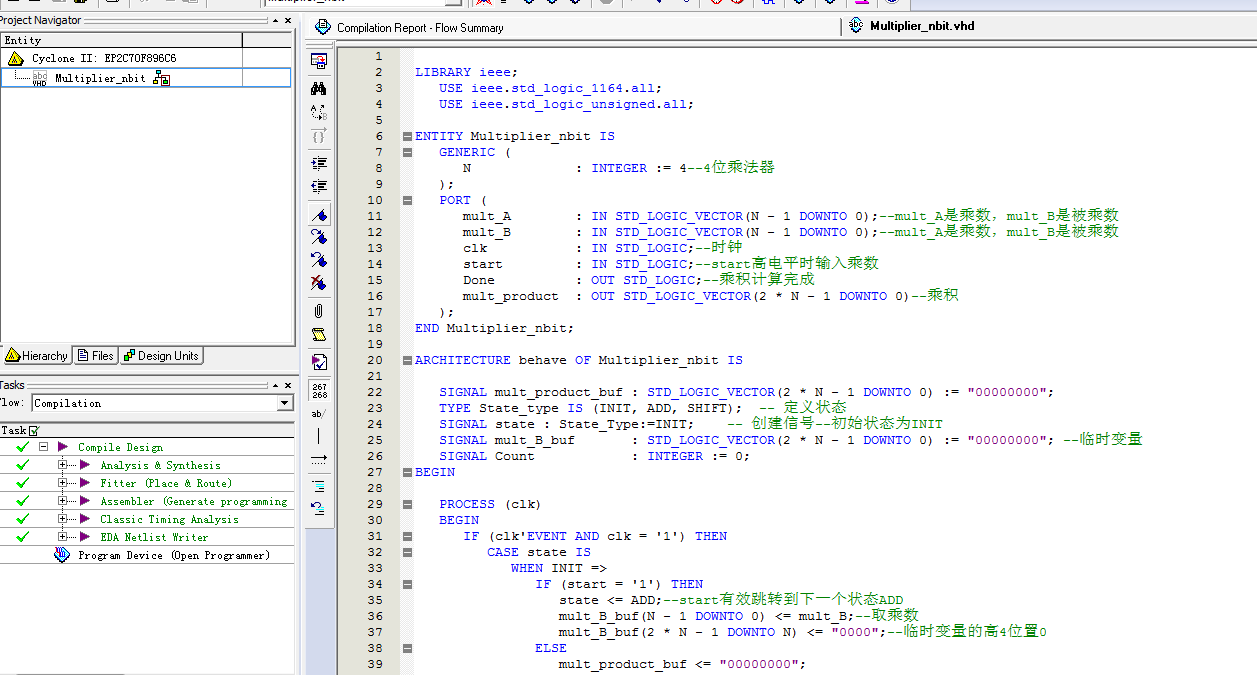

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY Multiplier_nbit IS
   GENERIC (
      N             : INTEGER := 4--4位乘法器
   );
   PORT (
      mult_A        : IN STD_LOGIC_VECTOR(N - 1 DOWNTO 0);--mult_A是乘数，mult_B是被乘数
      mult_B        : IN STD_LOGIC_VECTOR(N - 1 DOWNTO 0);--mult_A是乘数，mult_B是被乘数
      clk           : IN STD_LOGIC;--时钟
      start         : IN STD_LOGIC;--start高电平时输入乘数
      Done          : OUT STD_LOGIC;--乘积计算完成
      mult_product  : OUT STD_LOGIC_VECTOR(2 * N - 1 DOWNTO 0)--乘积
   );
END Multiplier_nbit;
ARCHITECTURE behave OF Multiplier_nbit IS

   SIGNAL mult_product_buf : STD_LOGIC_VECTOR(2 * N - 1 DOWNTO 0) := "00000000";
   TYPE State_type IS (INIT, ADD, SHIFT);  -- 定义状态
   SIGNAL state : State_Type:=INIT;    -- 创建信号--初始状态为INIT
   SIGNAL mult_B_buf       : STD_LOGIC_VECTOR(2 * N - 1 DOWNTO 0) := "00000000"; --临时变量
   SIGNAL Count            : INTEGER := 0;
BEGIN
