N通道电机控制设计Verilog代码Quartus仿真

名称：N通道电机控制设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：N通道电机控制

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

N通道电机控制.doc

1. 主要设计思路

主要设计思路：

PWM控制模块：输入0代表0.5ms，255代表2.5ms，0.5ms到2.5ms中间的2ms用8位控制信号控制，即256个分辨率指示,即2ms对应256，所以一个周期20ms对应2560。要在20ms(f=50Hz)内计数2560次，则计数时钟为128Khz(50*2560Hz),因此clk_enable=128KHz。然后根据占空比控制信号的值确定20ms周期内的高电平持续时间，即可控制pwm波形占空比。

分频模块：定义一个分频常数，当输入不同时钟时，只需要改变该常数即可。

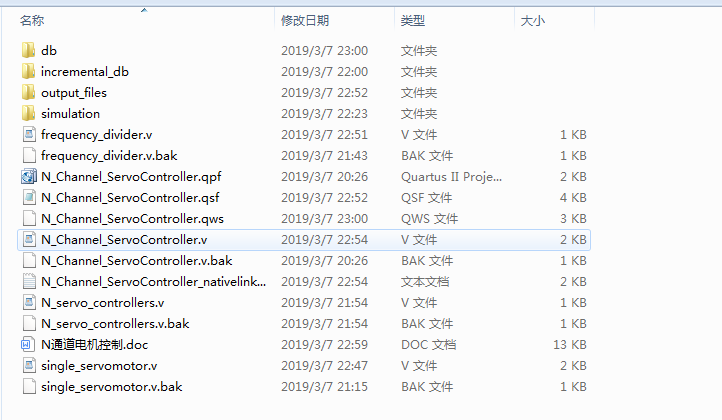

2. 工程文件

3. 程序文件

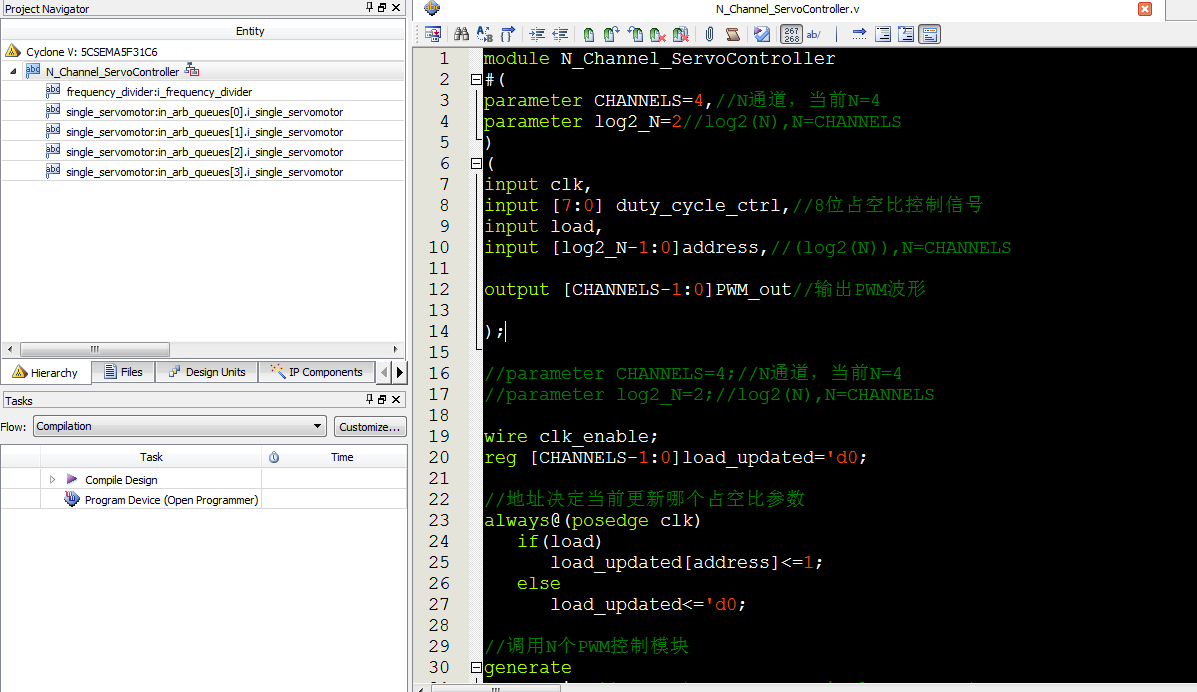

顶层模块，N为通道数，可自由设置，程序默认设置为4通道。对应的log2_N就为2。

若N=8，log2_N就为3，以此类推。

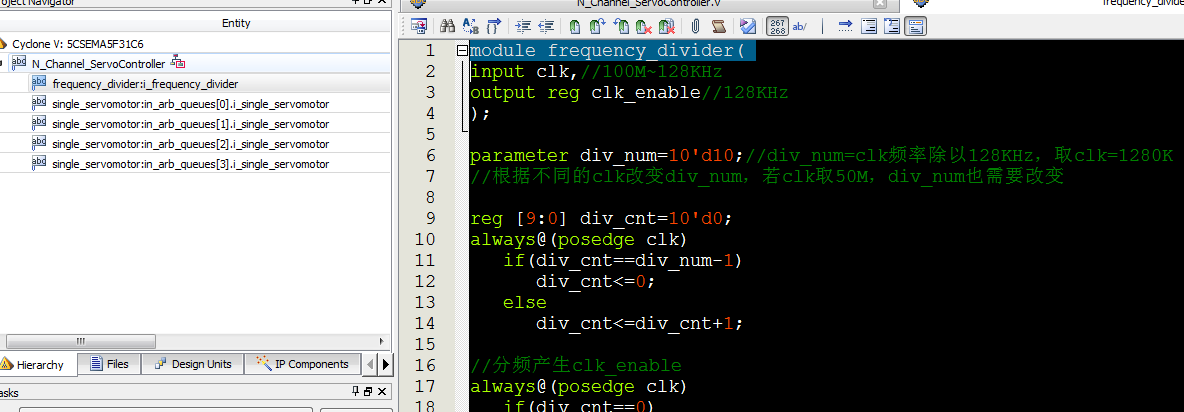

分频模块

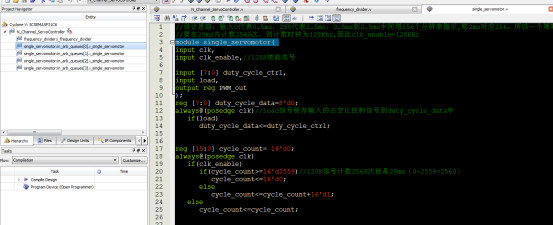

单通道PWM生成模块

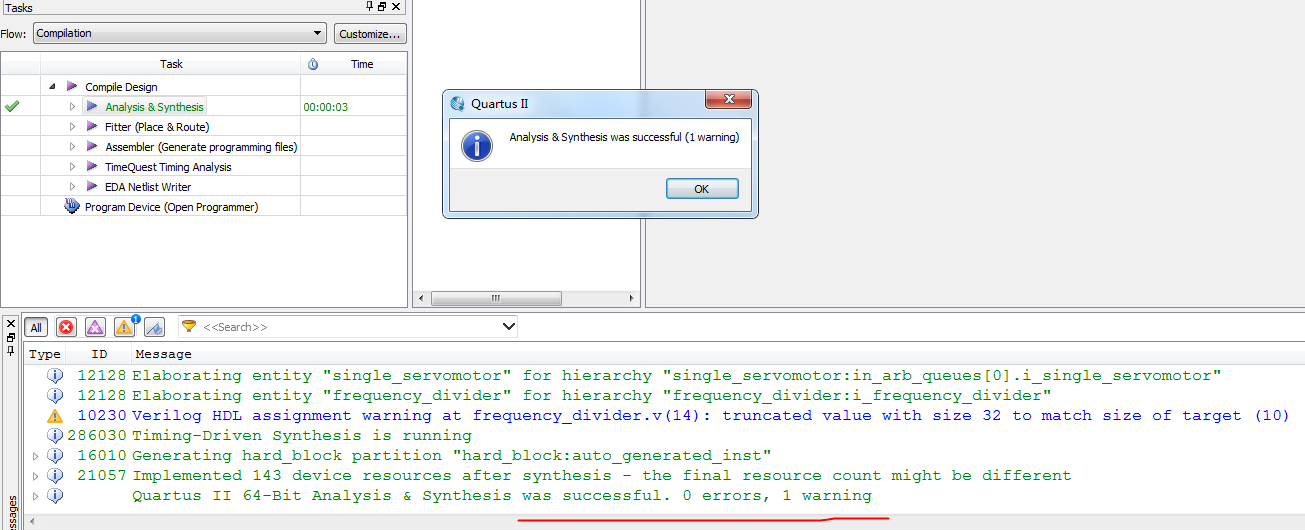

4. 程序运行

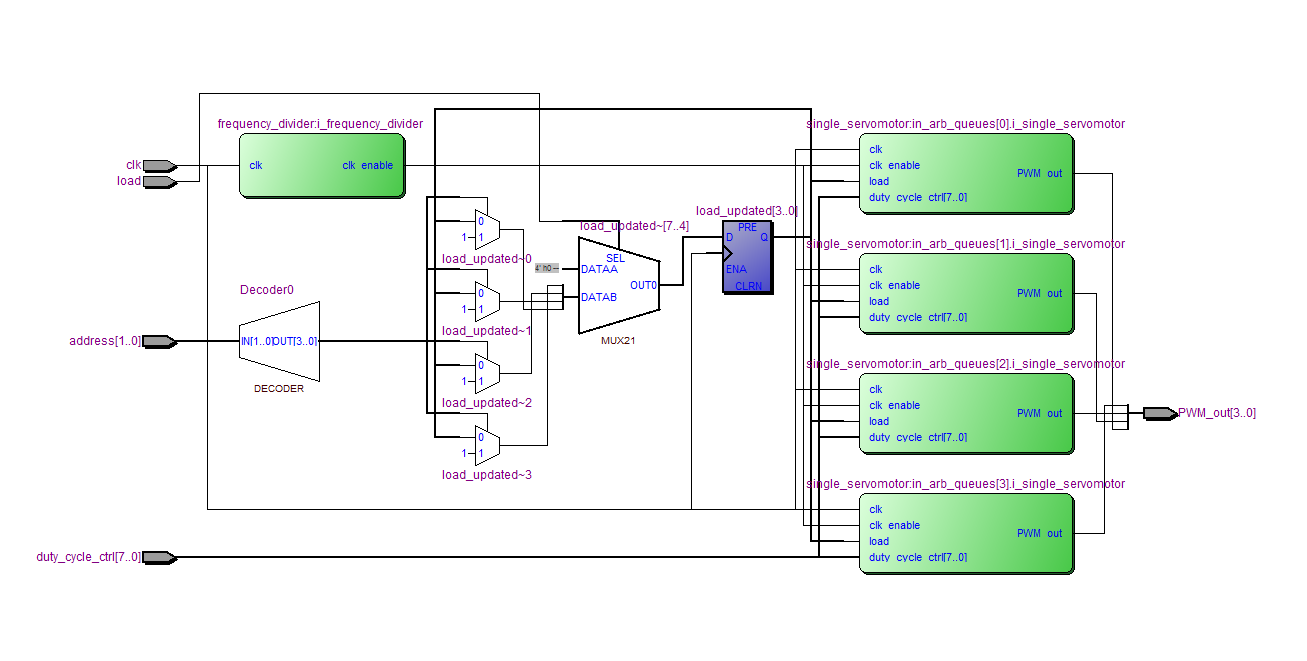

5. 程序RTL图

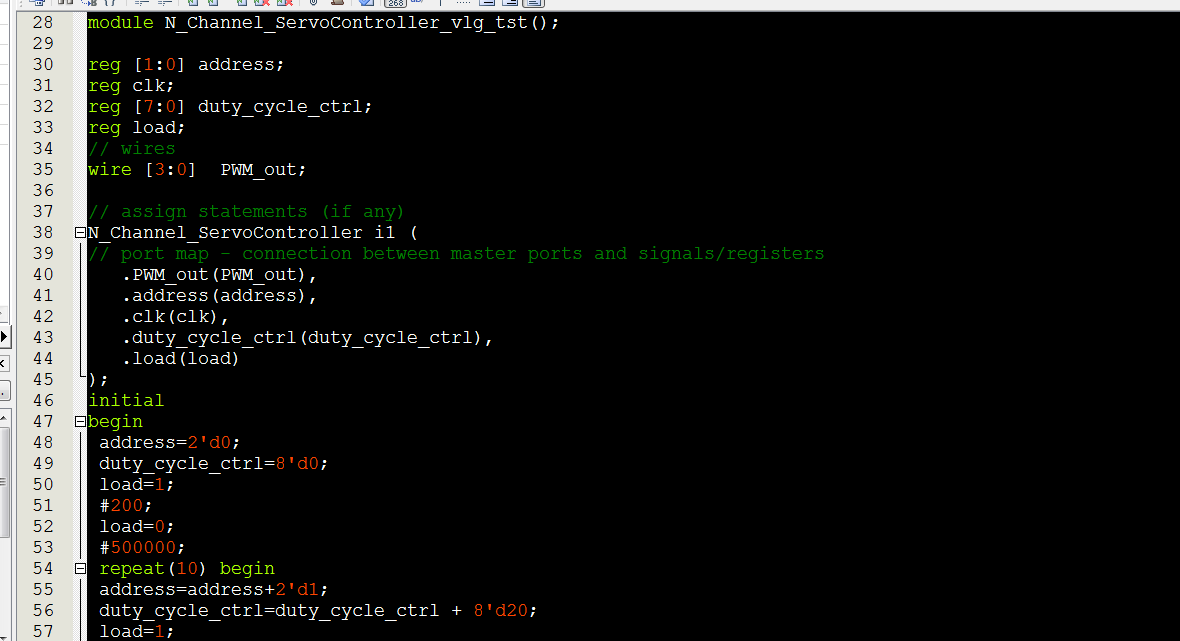

6. Testbench

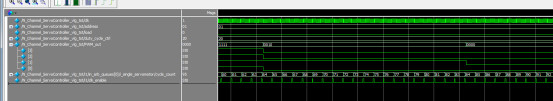

7. 仿真图

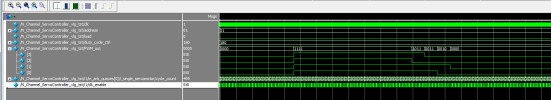

仿真设置不同地址和占空比的情况，地址00~11切换，占空比0~200累加变化。整体可看出占空比越来越大了。

这是初始占空比duty_cycle_ctrl设置为0时，计数值0~63为高电平（一共2560计数），对应0.5ms高电平。

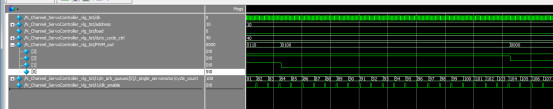

这是占空比duty_cycle_ctrl设置为20时，计数值0~83为高电平（一共2560计数），对应0.65625ms高电平。地址设置得是01，即对应第1路（PWM_out[1]），如下图所示。

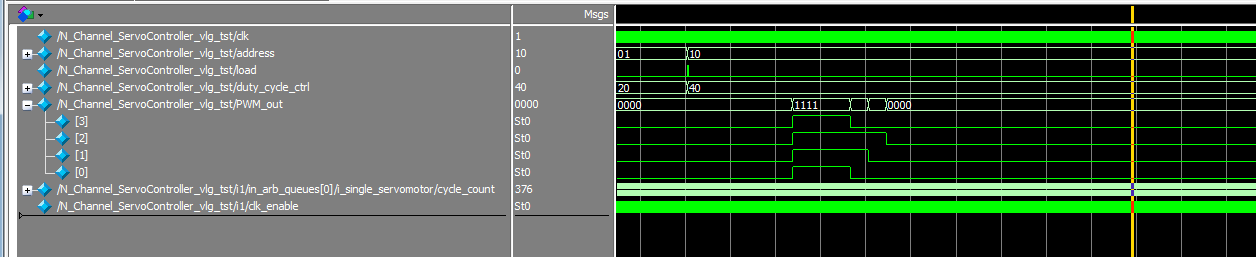

这是占空比duty_cycle_ctrl设置为40时，计数值0~103为高电平（一共2560计数），对应0.8046875ms高电平。地址设置得是10，即对应第2路（PWM_out[2]），如下图所示。

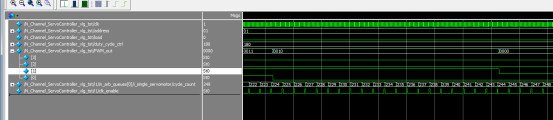

这是占空比duty_cycle_ctrl设置为180时，计数值0~243为高电平（一共2560计数），对应1.8984375ms高电平。地址设置得是01，即对应第1路（PWM_out[1]），如下图所示。

部分代码展示:

module N_Channel_ServoController
#(
parameter CHANNELS=4,//N通道，当前N=4
parameter log2_N=2//log2(N),N=CHANNELS
)
(
input clk,
input [7:0] duty_cycle_ctrl,//8位占空比控制信号
input load,
input [log2_N-1:0]address,//(log2(N)),N=CHANNELS
output [CHANNELS-1:0]PWM_out//输出PWM波形
);
//parameter CHANNELS=4;//N通道，当前N=4
//parameter log2_N=2;//log2(N),N=CHANNELS
wire clk_enable;
reg [CHANNELS-1:0]load_updated='d0;
//地址决定当前更新哪个占空比参数
always@(posedge clk)
if(load)
load_updated[address]<=1;
else
load_updated<='d0;
//调用N个PWM控制模块
generate
genvar i; //generate CHANNELS single_servomotors
for(i=0; i<CHANNELS; i=i+1)
begin: in_arb_queues //CHANNELS = 8
single_servomotor i_single_servomotor(
. clk(clk),
. clk_enable(clk_enable),//128K使能信号
. duty_cycle_ctrl(duty_cycle_ctrl),
. load(load_updated[i]),
. PWM_out(PWM_out[i])
);
end
