时钟设计VHDL代码Quartus仿真

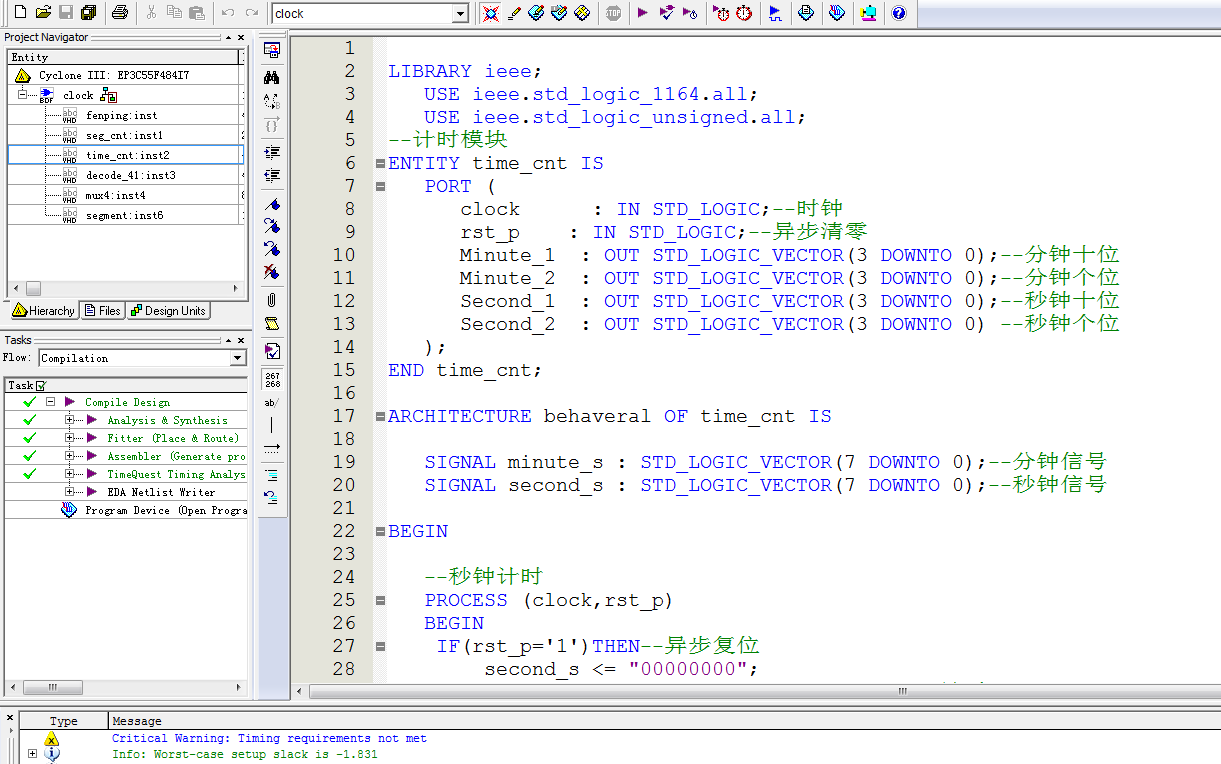

名称：时钟设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

时钟设计

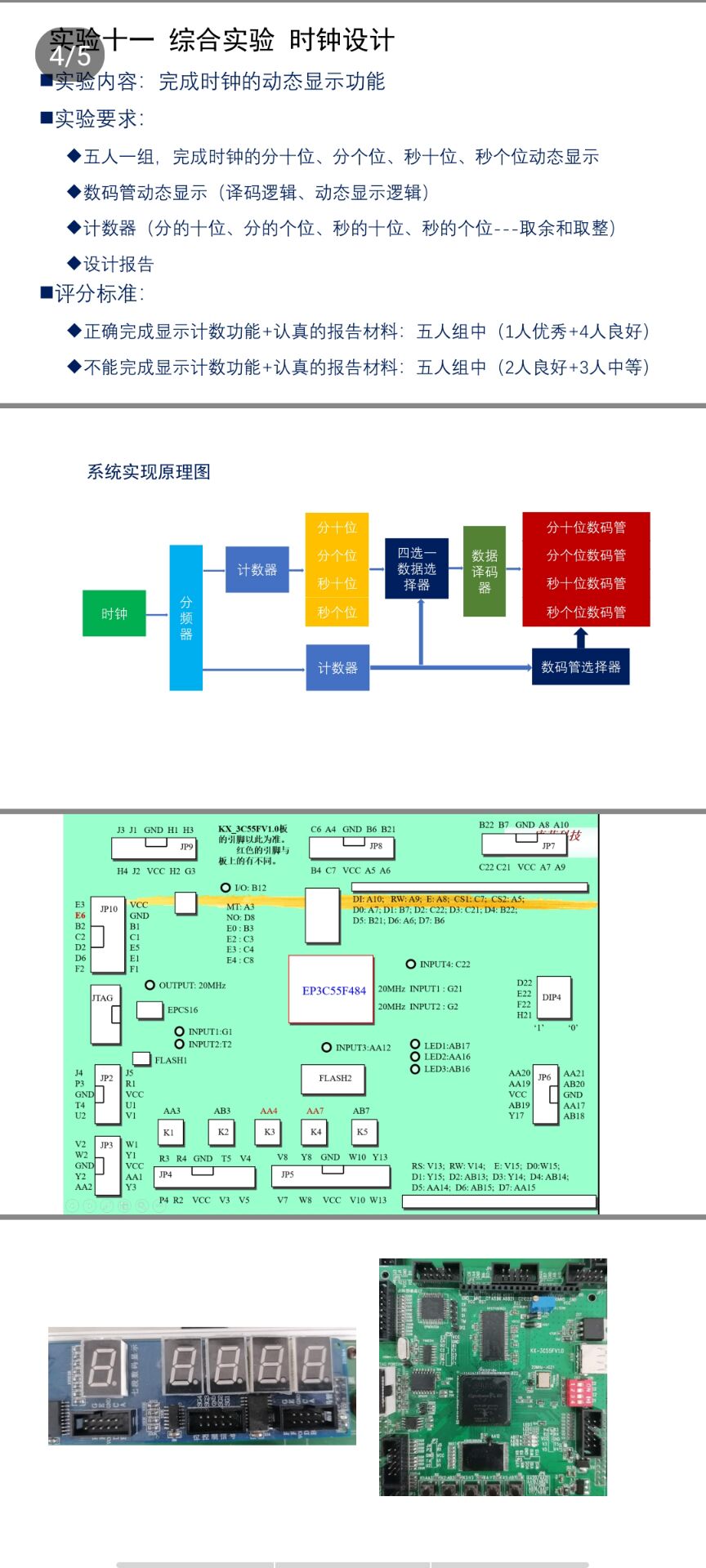

实验内容 完成时钟的动态显示功能

■实验要求

◆五人一组,完成时钟的分十位、分个位、秒十位、秒个位动态显示

◆数码管动态显示(译码逻辑、动态显示逻辑)

◆计数器(分的十位、分的个位、秒的十位、秒的个位--取余和取整)

◆设计报告

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

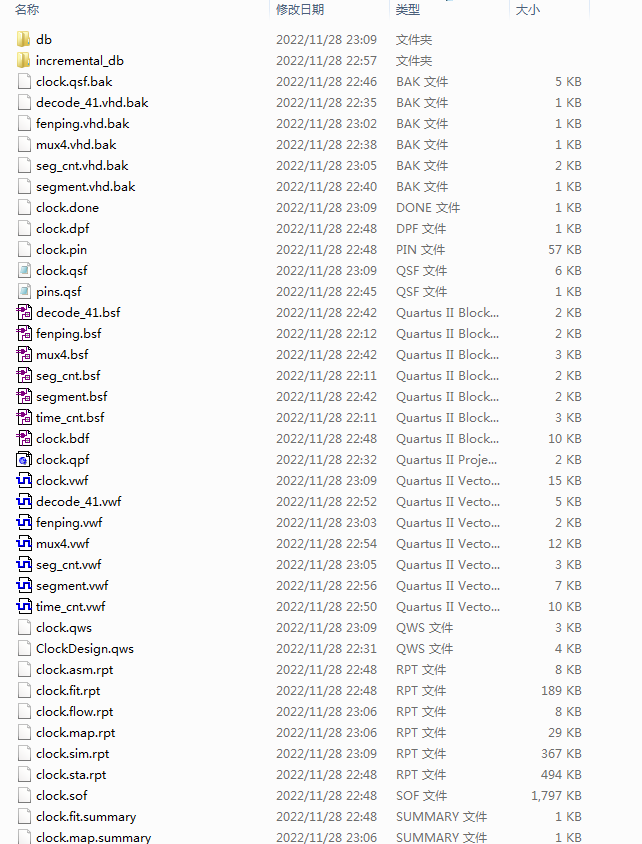

1. 工程文件

2. 程序文件

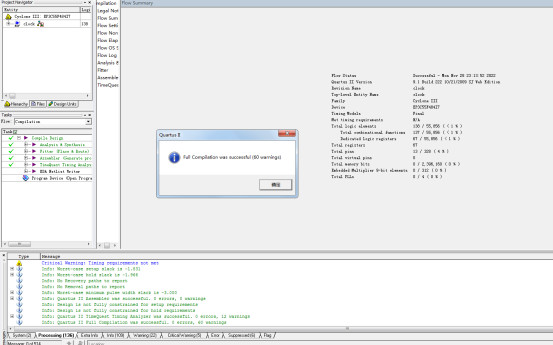

3. 程序编译

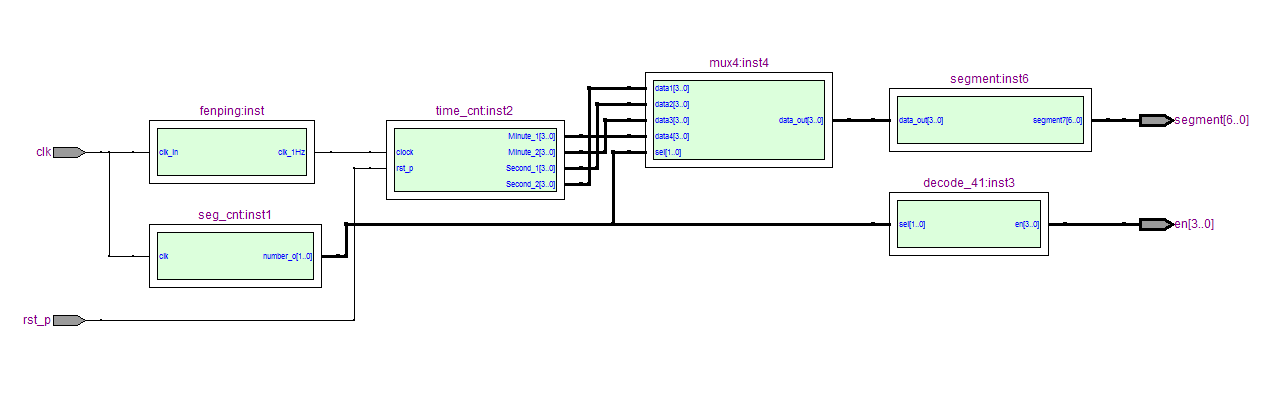

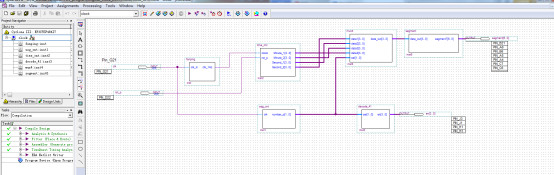

4. RTL图

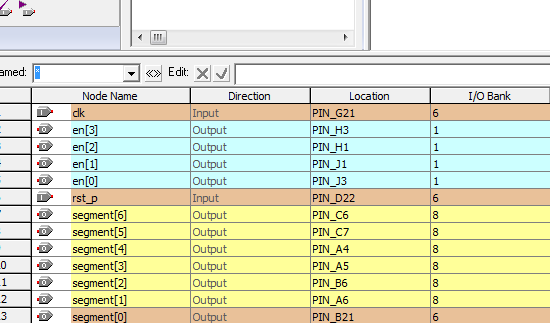

5. 管脚分配

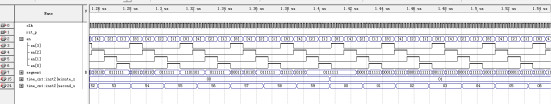

6. 仿真图

整体仿真图

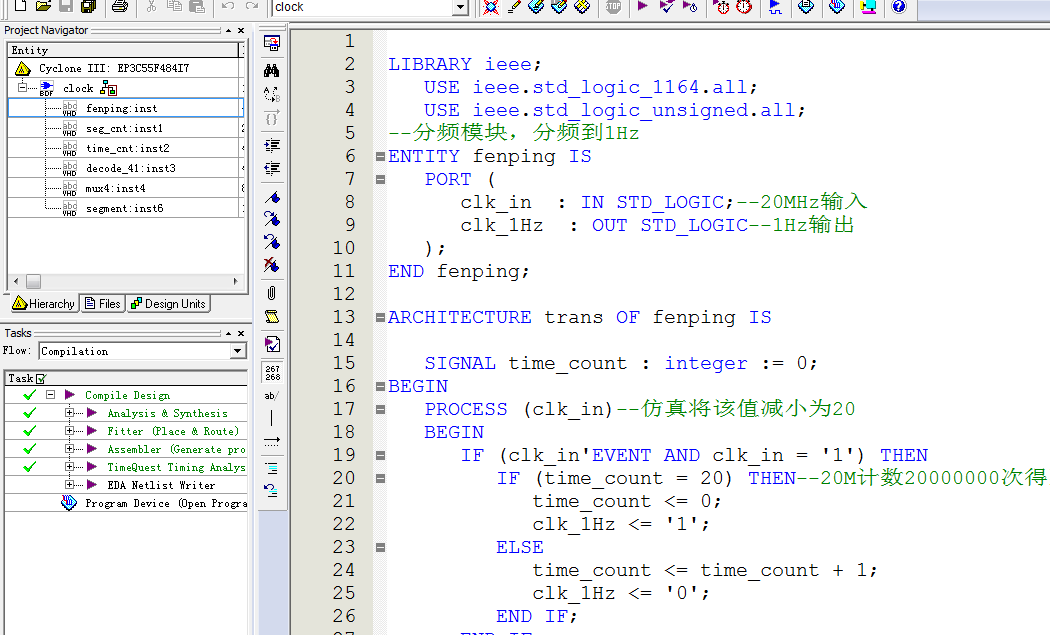

分频模块

数码管计数器模块

2-4译码器模块

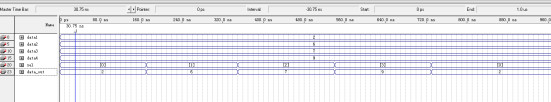

4选1模块

分秒计数器模块（计时模块）

数码管译码模块

部分代码展示:

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
--译码器
ENTITY decode_41 IS
PORT(
sel : IN STD_LOGIC_VECTOR(1 DOWNTO 0) ;--输入2位
en : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)--输出4位
) ;
END ENTITY decode_41 ;
ARCHITECTURE behav OF decode_41 IS
BEGIN
PROCESS (sel) BEGIN
CASE sel(1 DOWNTO 0) IS
WHEN "00"=>
en<="1000";--0
WHEN "01"=>
en<="0100";--1
WHEN "10"=>
en<="0010";--2
WHEN "11"=>
en<="0001";--3
WHEN OTHERS => NULL ;
END CASE ;
END PROCESS ;
END ARCHITECTURE behav ;
