FFT计算信号频谱设计Verilog代码VIVADO仿真

名称：FFT计算信号频谱设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

FFT计算信号频谱

将模拟信号进行AD采样后，通过FFT变换计算信号频谱

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 工程文件

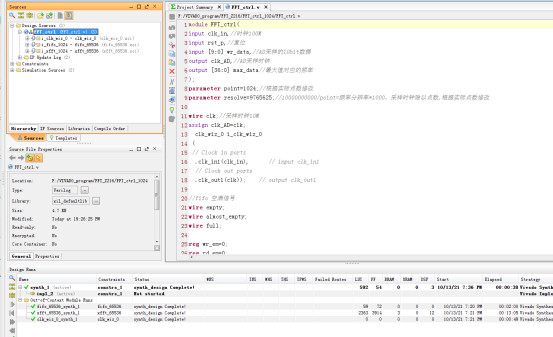

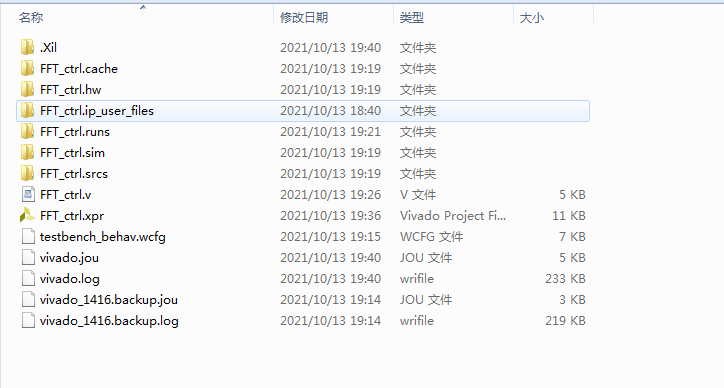

2. 程序文件

1024点

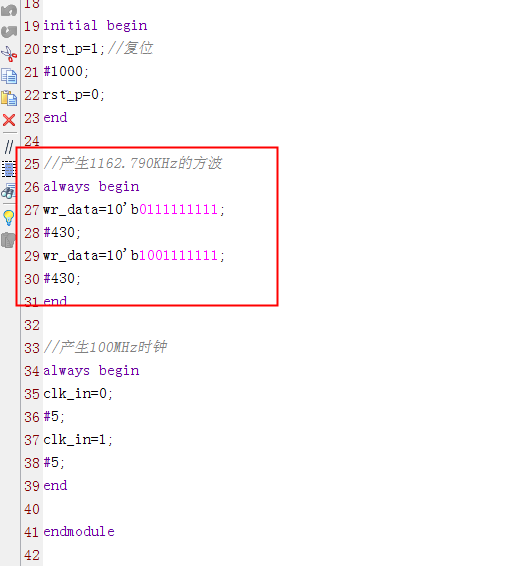

3. Testbench

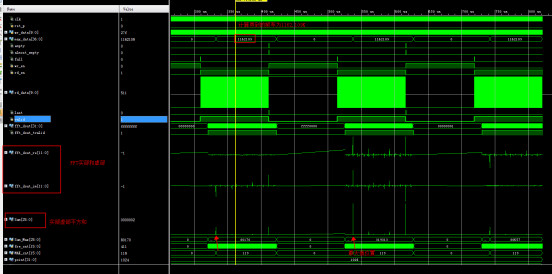

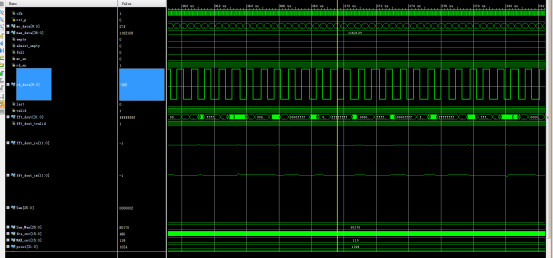

4. 仿真图

部分代码展示:

module FFT_ctrl(
input clk_in,//时钟100M
input rst_p,//复位
input [9:0] wr_data,//AD采样的10bit数据
output clk_AD,//AD采样时钟
output [36:0] max_data//最大值对应的频率
);
parameter point=1024;//根据实际点数修改
parameter resolve=9765625;//10000000000/point=频率分辨率*1000，采样时钟除以点数,根据实际点数修改
wire clk;//采样时钟10M
assign clk_AD=clk;
  clk_wiz_0 i_clk_wiz_0
 (
 // Clock in ports
  .clk_in1(clk_in),      // input clk_in1
  // Clock out ports
  .clk_out1(clk));    // output clk_out1
//fifo 空满信号
wire empty;
wire almost_empty;
wire full;
reg wr_en=0;
reg rd_en=0;
wire [9:0] rd_data;
wire last;
reg valid=0;
wire [31:0] fft_dout;
wire fft_dout_tvalid;
wire signed [11:0] fft_dout_re;
wire signed [11:0] fft_dout_im;
//控制FIFO写使能
always@(posedge clk or posedge rst_p)
if(rst_p)
wr_en<=0;
else
if(empty==1)
wr_en<=1;
else if(full==1)
wr_en<=0;
//控制FIFO读使能
always@(posedge clk or posedge rst_p)
if(rst_p)
rd_en<=0;
else
if(full==1 && fft_dout_tvalid==0)
rd_en<=1;
else if(almost_empty==1)
rd_en<=0;
//产生FFT数据使能信号
always@(posedge clk or posedge rst_p)
if(rst_p)
valid<=0;
else
if(rd_en==1)
valid<=1;//相对rd_en延迟一个时钟周期
else
valid<=0;
