上课作息时间打铃器设计Verilog代码VIVADO仿真

名称：上课作息时间打铃器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

在 Vivado软件中设计一个面向学校上课作息时间的打铃器。具体要求如下基本功能

1.按照学校上课作息时间点定时打铃,每次打铃时长5秒。

2.具备电子钟的功能,能够完成24小时、60分和和60秒的计时。

3电子钟走时不准确时,可对时和分进行调整。

4用数码管显示小时和分钟的计时值。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

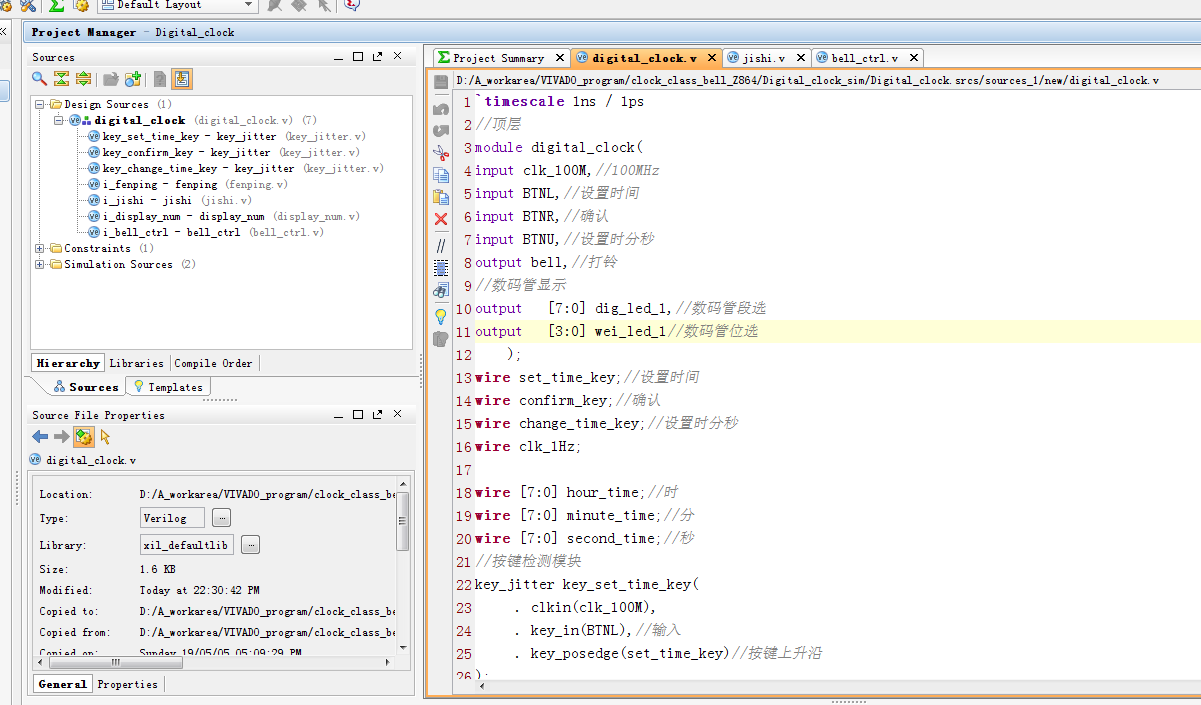

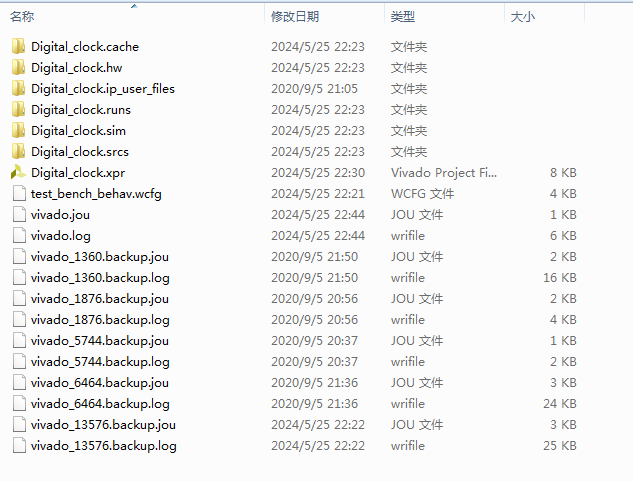

1. 工程文件

打铃时间为：

2. 程序文件

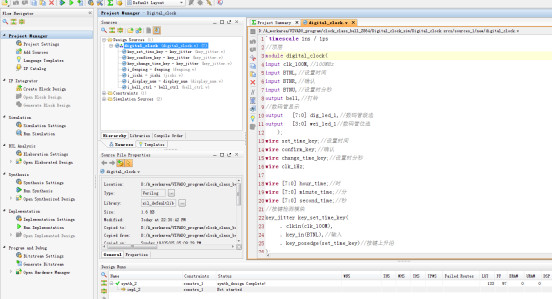

3. 程序编译

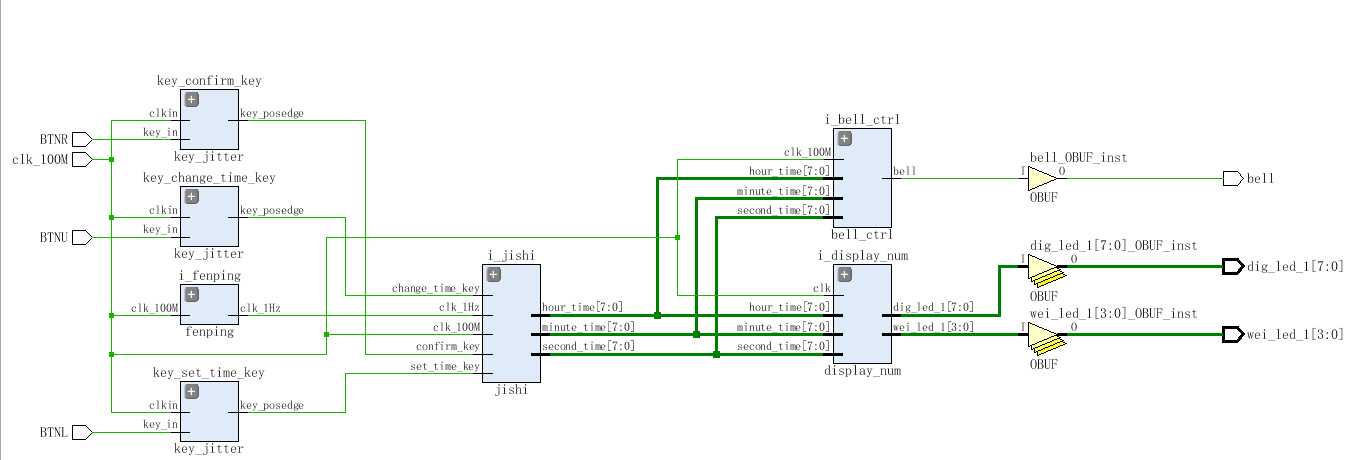

4. RTL图

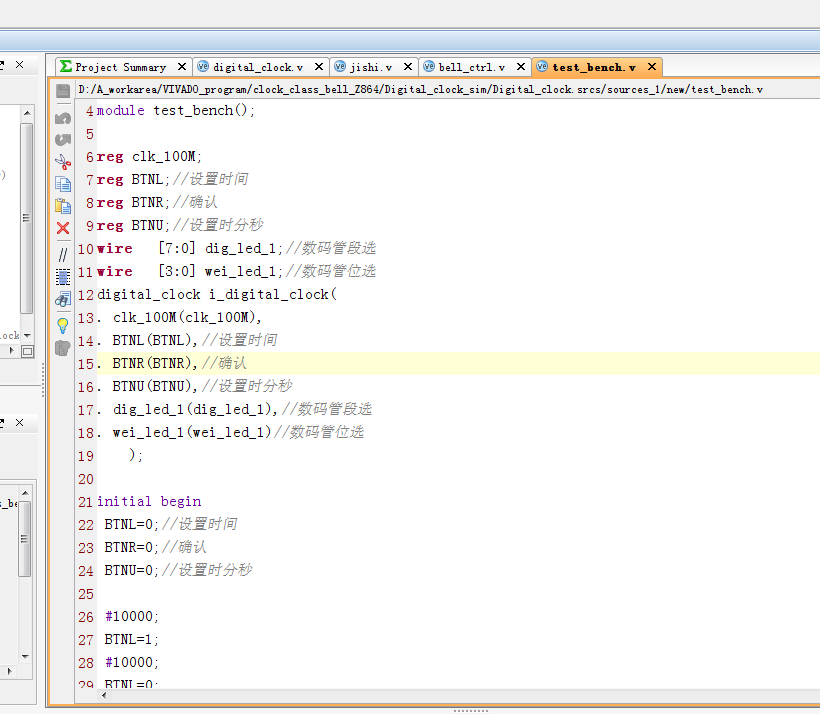

5. Testbench

6. 仿真图

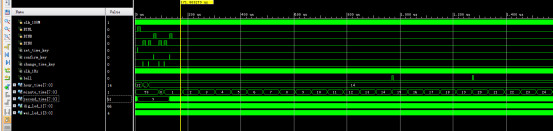

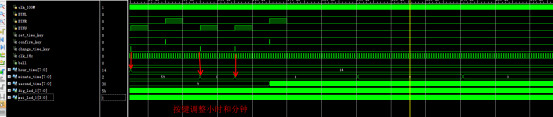

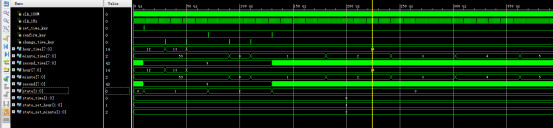

整体仿真图

按键检测模块

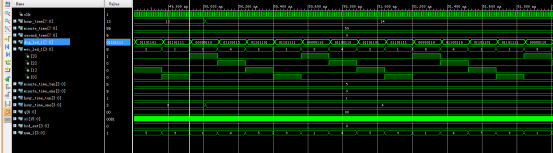

分频模块

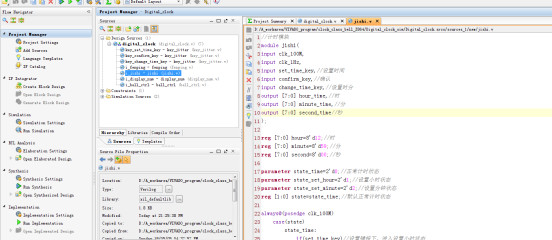

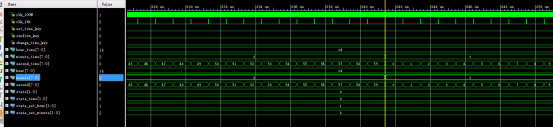

计时模块

显示模块

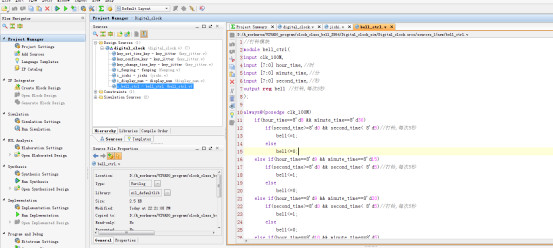

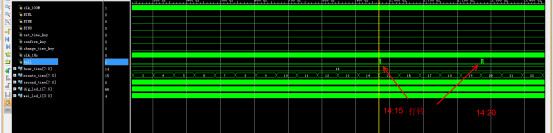

打铃模块

部分代码展示:

`timescale 1ns / 1ps
//顶层
module digital_clock(
input clk_100M,//100MHz
input BTNL,//设置时间
input BTNR,//确认
input BTNU,//设置时分秒
output bell,//打铃
//数码管显示
output   [7:0] dig_led_1,//数码管段选
output   [3:0] wei_led_1//数码管位选
    );
wire set_time_key;//设置时间
wire confirm_key;//确认
wire change_time_key;//设置时分秒
wire clk_1Hz;
wire [7:0] hour_time;//时
wire [7:0] minute_time;//分
wire [7:0] second_time;//秒
//按键检测模块
key_jitter key_set_time_key(
     . clkin(clk_100M),
     . key_in(BTNL),//输入
 . key_posedge(set_time_key)//按键上升沿
);
//按键检测模块
key_jitter key_confirm_key(
     . clkin(clk_100M),
     . key_in(BTNR),//输入
 . key_posedge(confirm_key)//按键上升沿
);
//按键检测模块
key_jitter key_change_time_key(
     . clkin(clk_100M),
     . key_in(BTNU),//输入
 . key_posedge(change_time_key)//后按键上升沿
);
//分频模块
fenping i_fenping(
. clk_100M(clk_100M),
. clk_1Hz(clk_1Hz)
);
//计时
jishi i_jishi(
. clk_100M(clk_100M),
. clk_1Hz(clk_1Hz),
. set_time_key(set_time_key),//设置时间
. confirm_key(confirm_key),//确认
. change_time_key(change_time_key),//设置时分秒
. hour_time(hour_time),//时
. minute_time(minute_time),//分
. second_time(second_time)//秒
);
//显示模块
display_num i_display_num(
. clk(clk_100M),
. hour_time(hour_time),//时
. minute_time(minute_time),//分
. second_time(second_time),//秒
. dig_led_1(dig_led_1),
. wei_led_1(wei_led_1)
);
//打铃模块
bell_ctrl i_bell_ctrl(
. clk_100M(clk_100M),
. hour_time(hour_time),//时
. minute_time(minute_time),//分
. second_time(second_time),//秒
. bell(bell) //打铃,每次5秒
);
endmodule
