AD7705驱动及UART发送设计VHDL代码Quartus仿真

名称：AD7705驱动及UART发送设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

AD7705输入（4000喻上m入)/7(仿真输出=学号后3位),8位UART发送输出

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

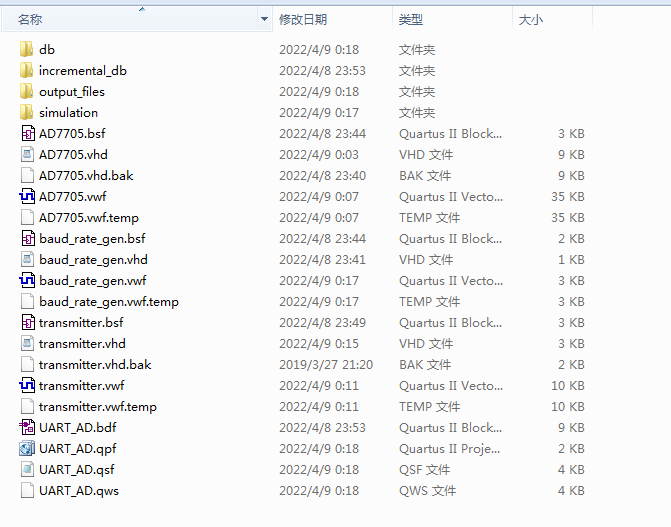

1. 工程文件

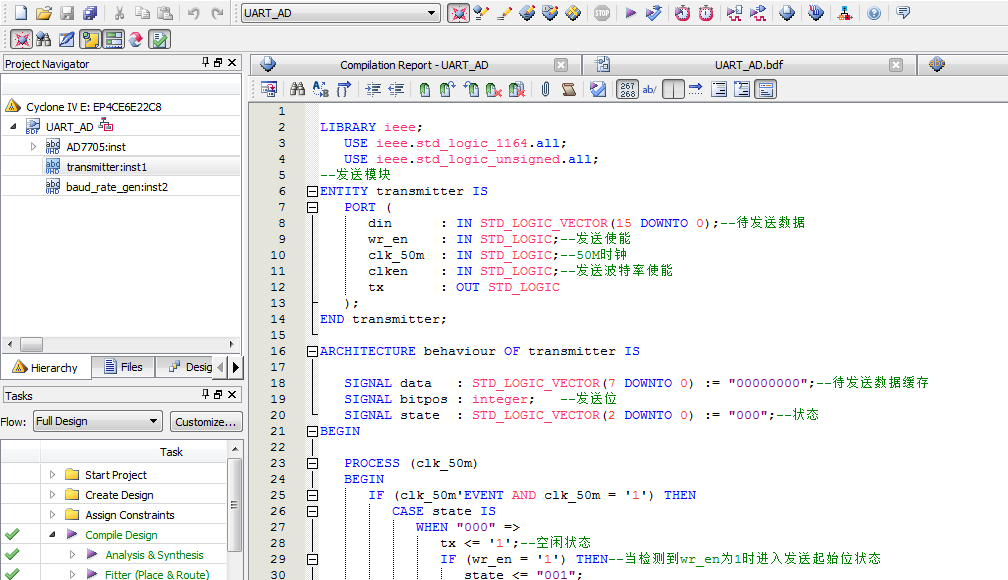

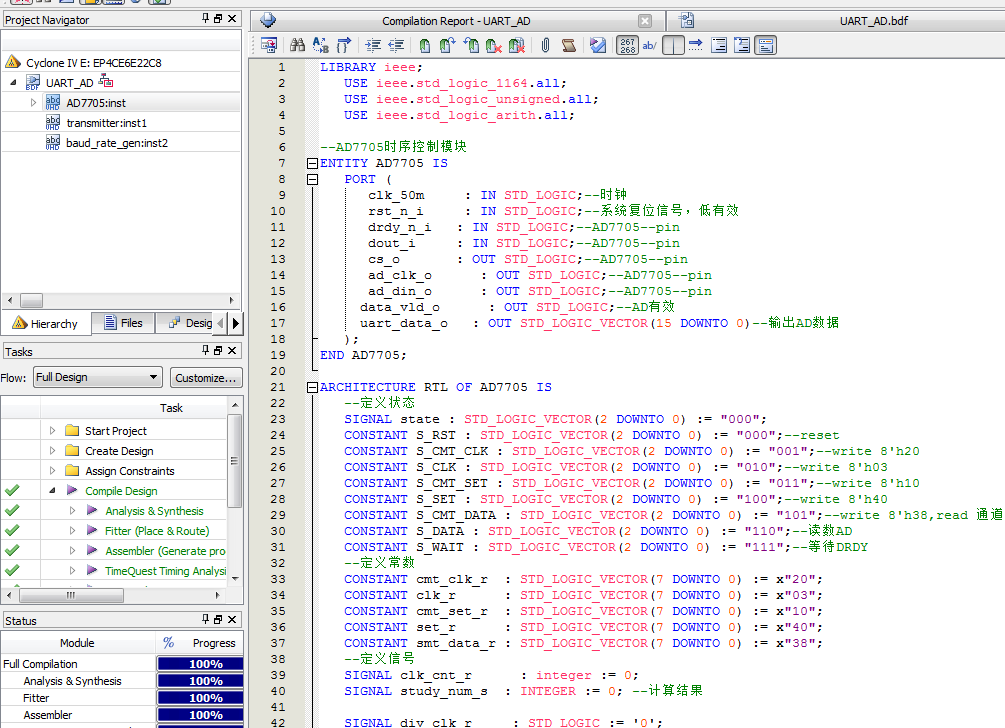

2. 程序文件

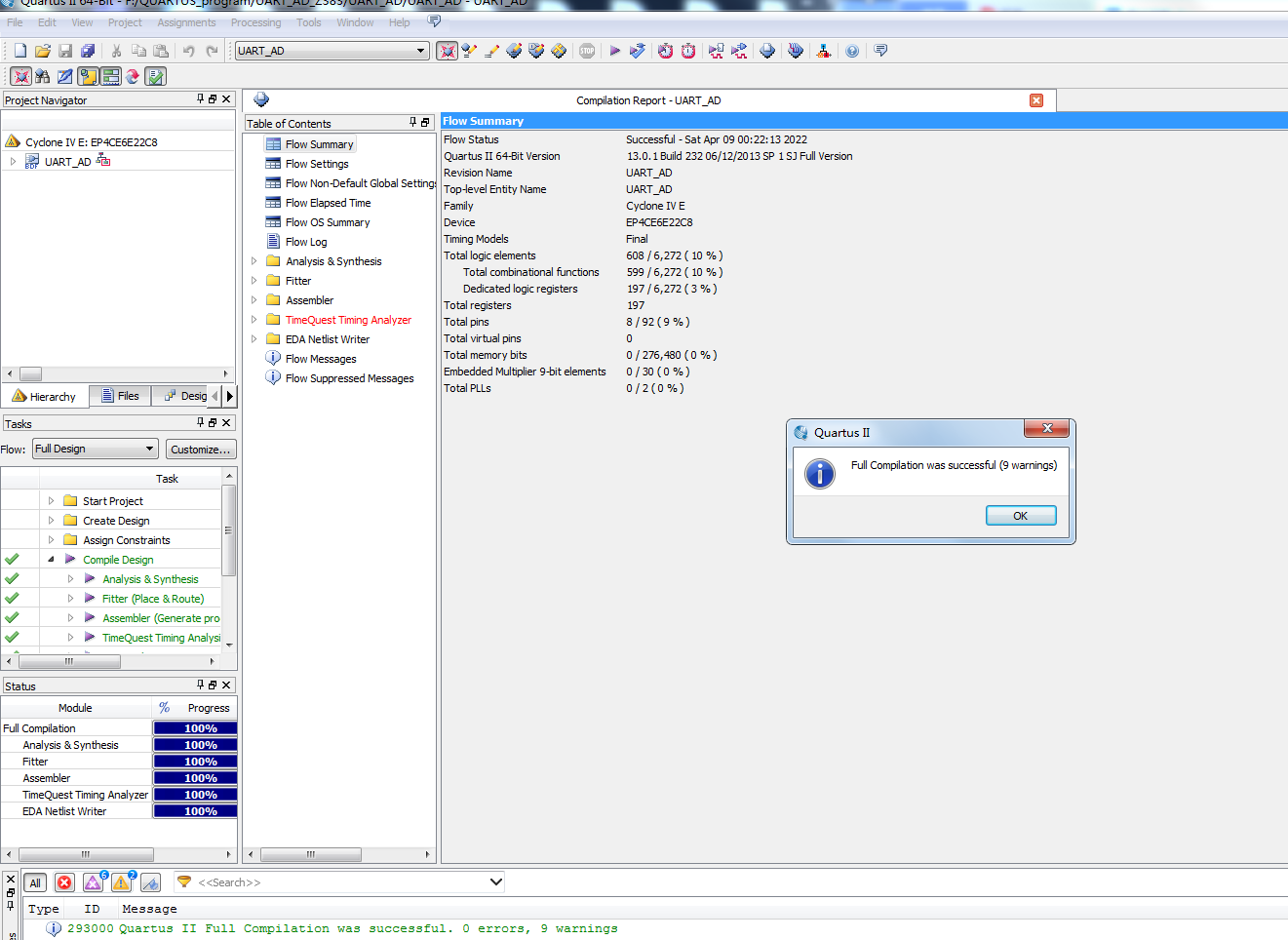

3. 程序编译

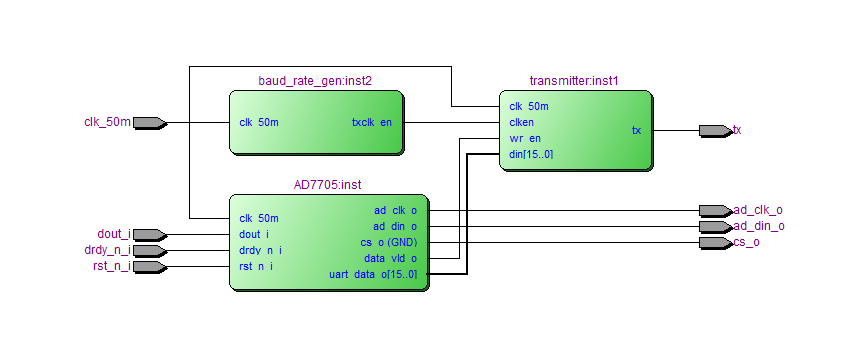

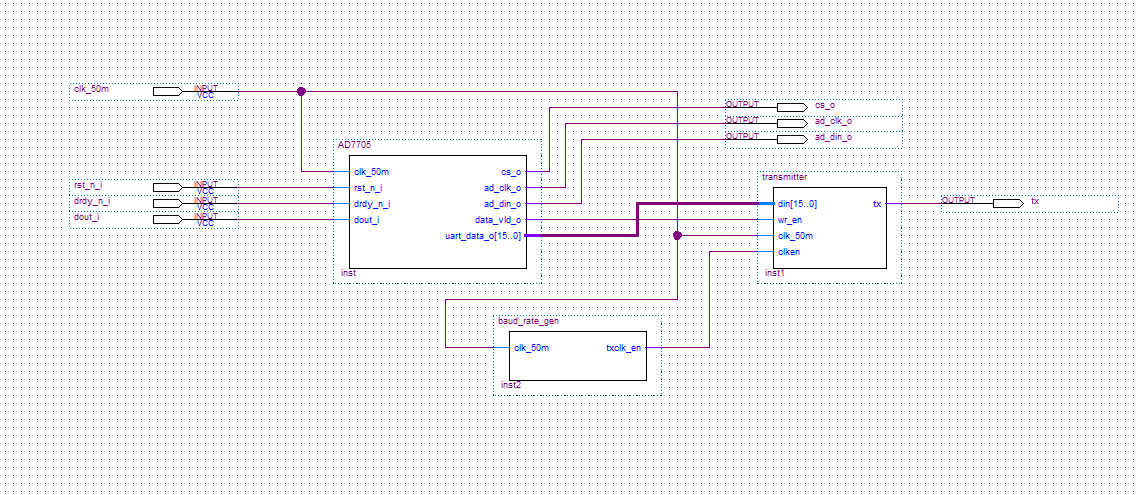

4. RTL图

5. 仿真图

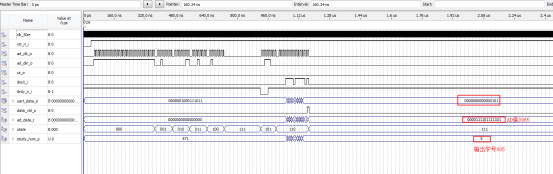

AD7705模块仿真

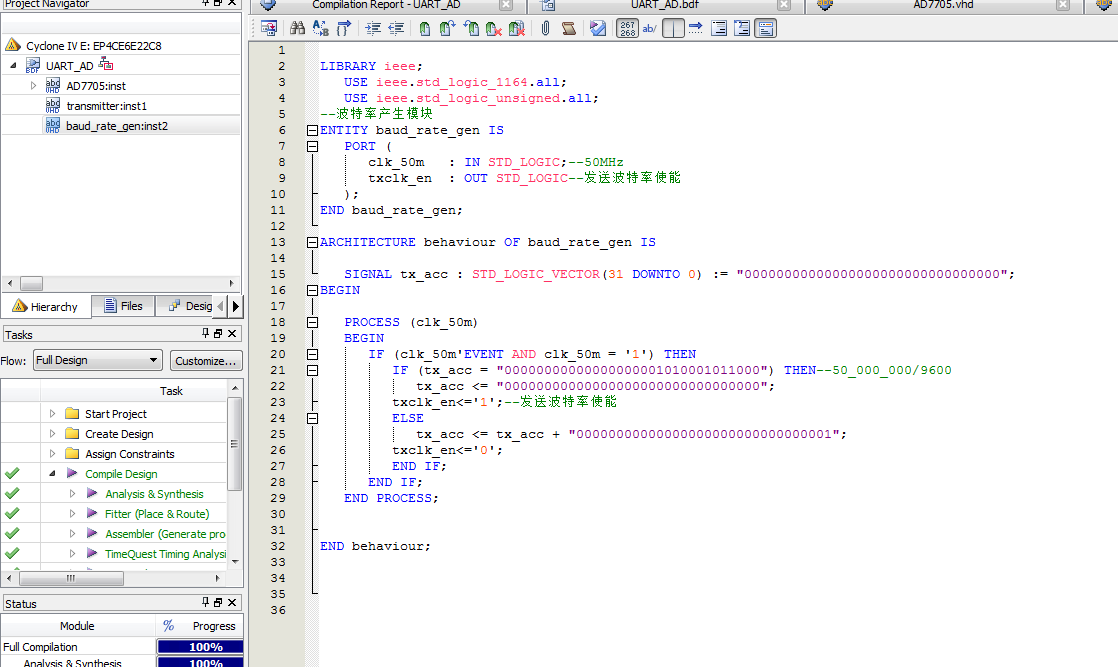

波特率产生模块

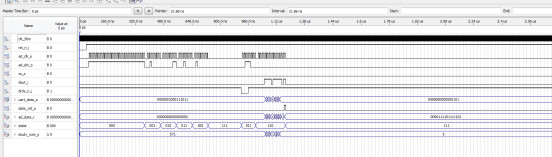

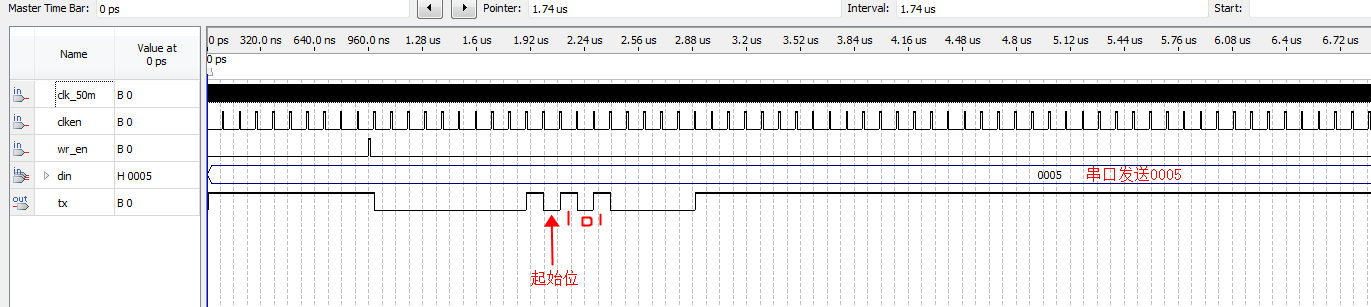

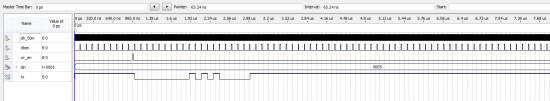

串口发送模块仿真

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
USE ieee.std_logic_arith.all;
--AD7705时序控制模块
ENTITY AD7705 IS
   PORT (
      clk_50m     : IN STD_LOGIC;--时钟
      rst_n_i     : IN STD_LOGIC;--系统复位信号，低有效
      drdy_n_i   : IN STD_LOGIC;--AD7705--pin
      dout_i     : IN STD_LOGIC;--AD7705--pin
      cs_o       : OUT STD_LOGIC;--AD7705--pin
      ad_clk_o      : OUT STD_LOGIC;--AD7705--pin
      ad_din_o      : OUT STD_LOGIC;--AD7705--pin
  data_vld_o      : OUT STD_LOGIC;--AD有效
  uart_data_o   : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--输出AD数据
   );
END AD7705;
ARCHITECTURE RTL OF AD7705 IS
   --定义状态
   SIGNAL state : STD_LOGIC_VECTOR(2 DOWNTO 0) := "000";
   CONSTANT S_RST : STD_LOGIC_VECTOR(2 DOWNTO 0) := "000";--reset
   CONSTANT S_CMT_CLK : STD_LOGIC_VECTOR(2 DOWNTO 0) := "001";--write 8'h20
   CONSTANT S_CLK : STD_LOGIC_VECTOR(2 DOWNTO 0) := "010";--write 8'h03
   CONSTANT S_CMT_SET : STD_LOGIC_VECTOR(2 DOWNTO 0) := "011";--write 8'h10
   CONSTANT S_SET : STD_LOGIC_VECTOR(2 DOWNTO 0) := "100";--write 8'h40
   CONSTANT S_CMT_DATA : STD_LOGIC_VECTOR(2 DOWNTO 0) := "101";--write 8'h38,read 通道1
   CONSTANT S_DATA : STD_LOGIC_VECTOR(2 DOWNTO 0) := "110";--读数AD
   CONSTANT S_WAIT : STD_LOGIC_VECTOR(2 DOWNTO 0) := "111";--等待DRDY
   --定义常数
   CONSTANT cmt_clk_r  : STD_LOGIC_VECTOR(7 DOWNTO 0) := x"20";
   CONSTANT clk_r      : STD_LOGIC_VECTOR(7 DOWNTO 0) := x"03";
   CONSTANT cmt_set_r  : STD_LOGIC_VECTOR(7 DOWNTO 0) := x"10";
   CONSTANT set_r      : STD_LOGIC_VECTOR(7 DOWNTO 0) := x"40";
   CONSTANT smt_data_r : STD_LOGIC_VECTOR(7 DOWNTO 0) := x"38";
   --定义信号
   SIGNAL clk_cnt_r      : integer := 0;
   SIGNAL study_num_s  : INTEGER := 0; --计算结果

   SIGNAL div_clk_r     : STD_LOGIC := '0';
   SIGNAL div_clk_cnt_r : integer := 0;
   SIGNAL clk_vld         : STD_LOGIC := '0';
   SIGNAL ad_in_r     : STD_LOGIC := '0';
   SIGNAL div_clk_rr : STD_LOGIC := '0';
   SIGNAL div_clk_n_s: STD_LOGIC;
   SIGNAL div_clk_p_s: STD_LOGIC;
   SIGNAL ad_data_r  : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
   SIGNAL ad_data_int  : INTEGER := 0;
BEGIN
   --分频计数
   PROCESS (clk_50m)
   BEGIN
      IF (clk_50m'EVENT AND clk_50m = '1') THEN
         IF (rst_n_i = '0') THEN
            div_clk_cnt_r <= 0;
div_clk_rr<='0';
         ELSIF (div_clk_cnt_r = 9) THEN--分频比为10
            div_clk_cnt_r <= 0;
         ELSE
            div_clk_cnt_r <= div_clk_cnt_r + 1;
         END IF;

         IF (div_clk_cnt_r >= 5) THEN
            div_clk_r <= '1';--分频为5MHz
         ELSE
            div_clk_r <= '0';
         END IF;
