篮球比赛计分器设计Verilog代码Quartus仿真

名称：篮球比赛计分器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

篮球比赛计分器

1、可以为2队比赛计分，通过开关控制比赛开始

2、每队有3个按键，分别为加1分，加2分，加3分

3、显示两队比分，分数高的一方对应的led闪烁

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

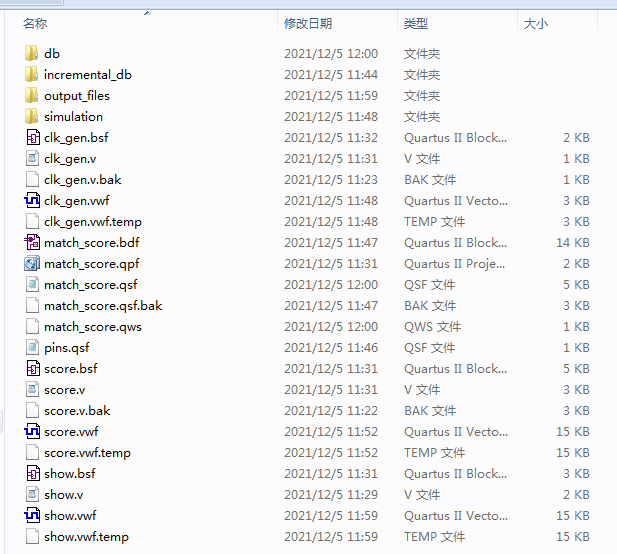

1. 工程文件

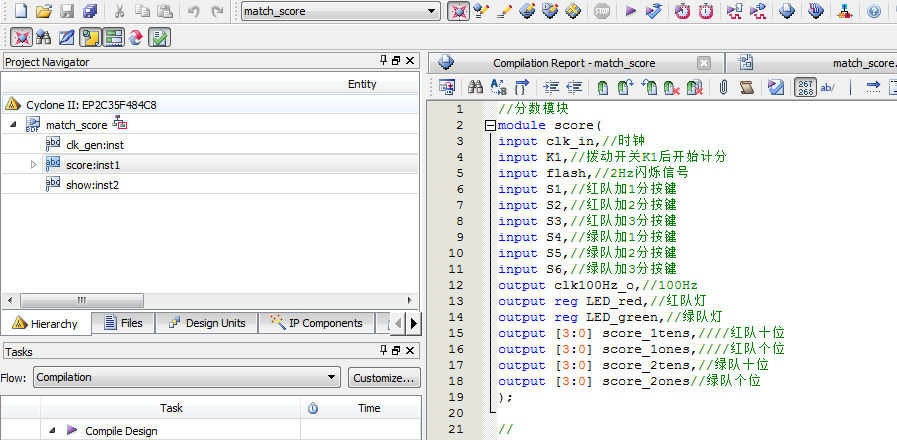

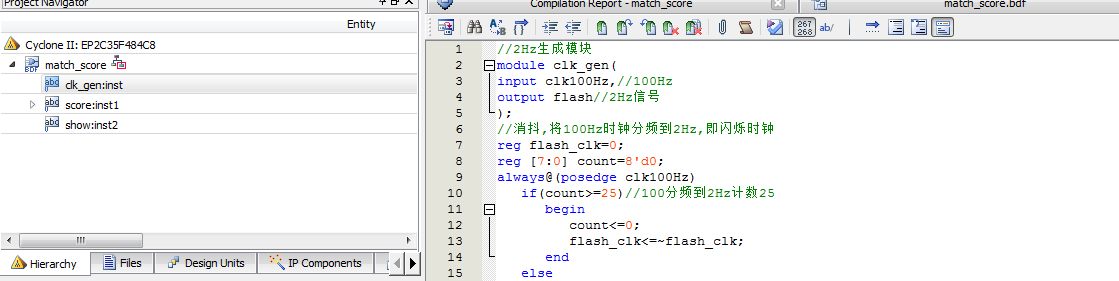

2. 程序文件

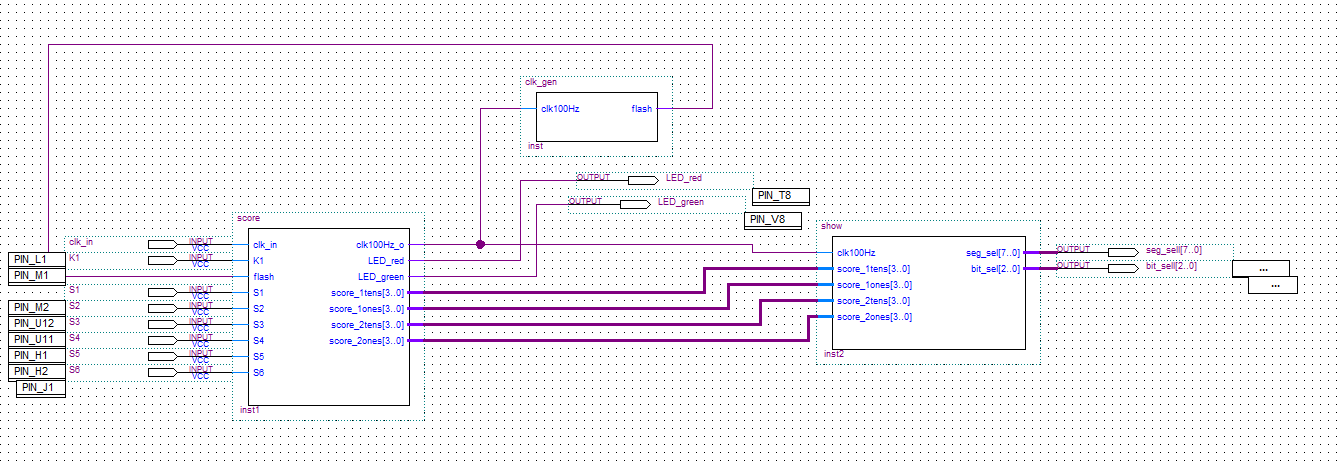

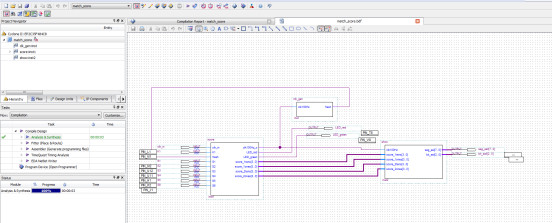

Bdf原理图

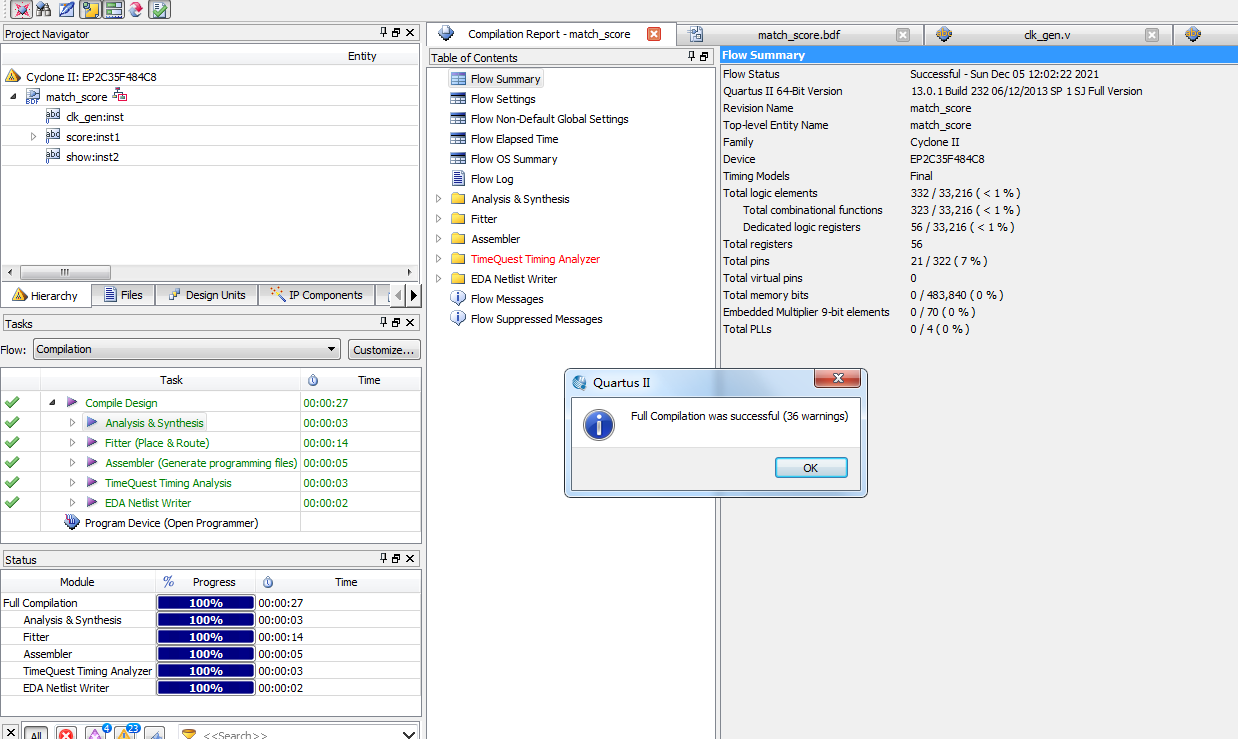

3. 程序编译

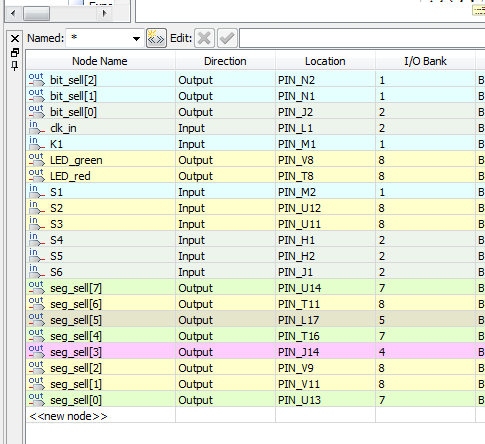

4. 管脚分配

5. 仿真图

2Hz生成模块

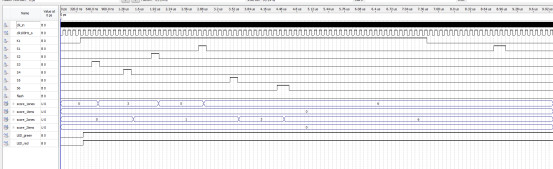

分数模块

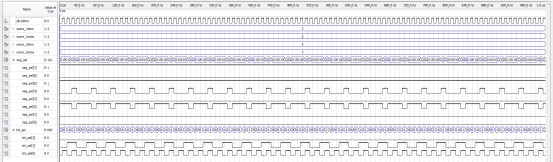

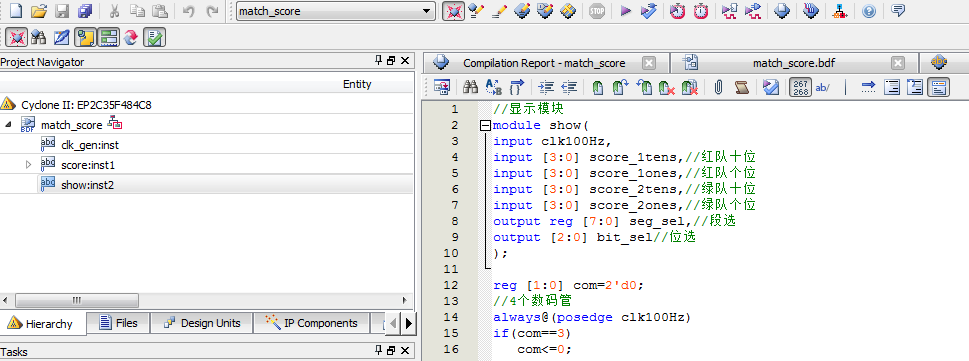

显示模块

部分代码展示:

//2Hz生成模块
module clk_gen(
input clk100Hz,//100Hz
output flash//2Hz信号
);
//消抖,将100Hz时钟分频到2Hz,即闪烁时钟
reg flash_clk=0;
reg [7:0] count=8'd0;
always@(posedge clk100Hz)
if(count>=25)//100分频到2Hz计数25
begin
count<=0;
flash_clk<=~flash_clk;
end
else
count<=count+1;//计数
assign flash=flash_clk;
endmodule

代码文件（付费下载）：
