交通信号灯操纵电路设计VHDL代码Quartus仿真

名称：交通信号灯操纵电路设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

就是设计一个交通信号灯操纵电路,分三种情况

第1种情况是南北路上正常的绿灯秒数是25秒,红灯10s

第2种情况是南北路上客流量增多时,倒计时的秒数是40秒,红灯10s

第3种情况是由紧急情况时,手动控制全为红灯这种可以做吗

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

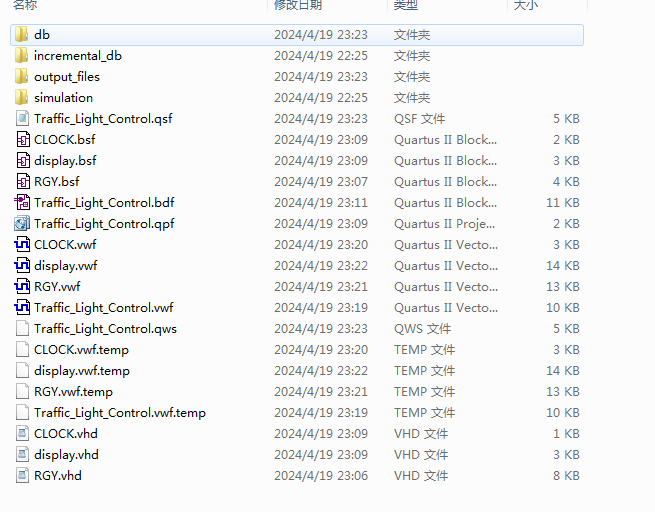

1. 工程文件

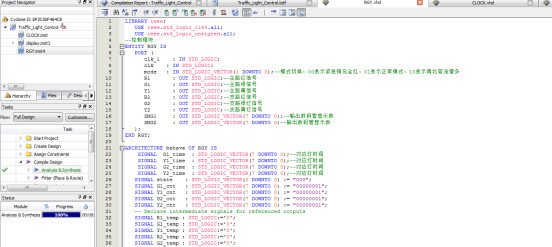

2. 程序文件

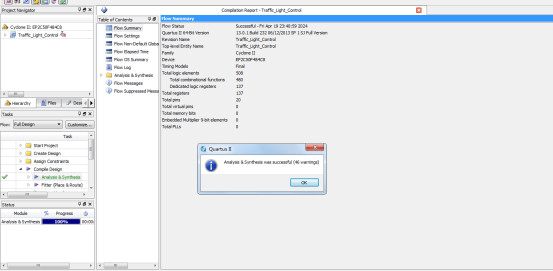

3. 程序编译

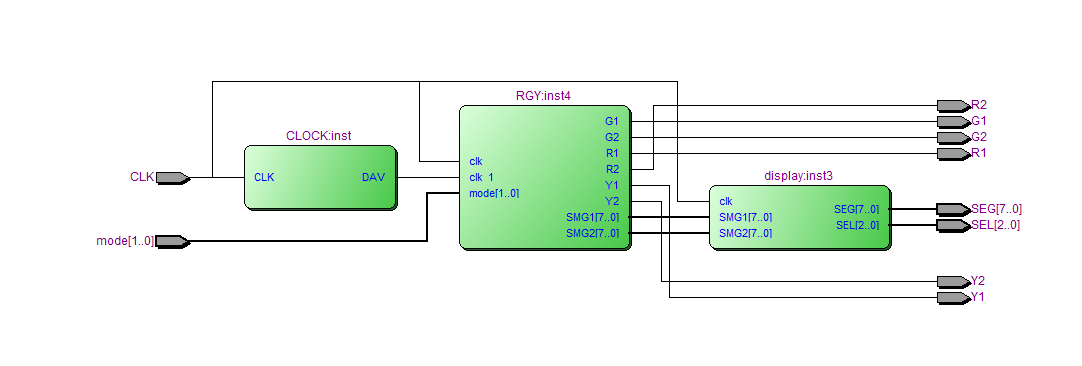

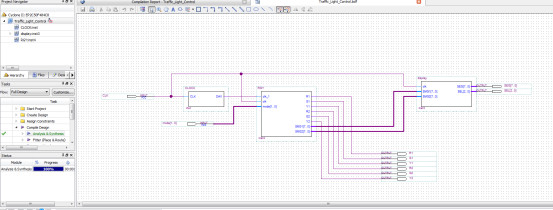

4. RTL图

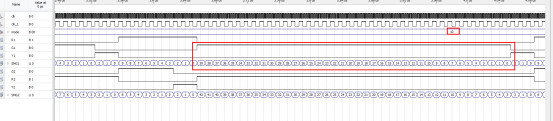

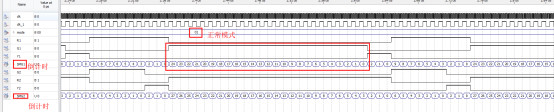

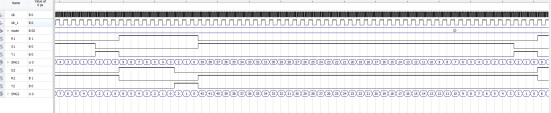

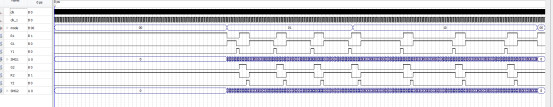

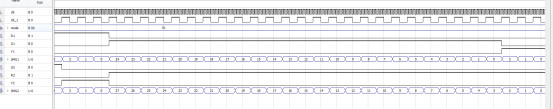

5. 仿真图

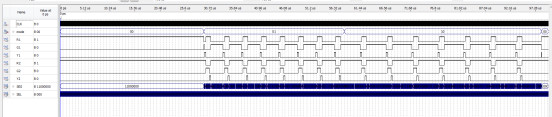

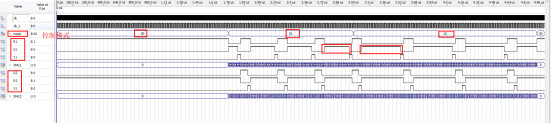

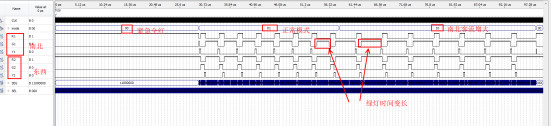

整体仿真图

分频模块

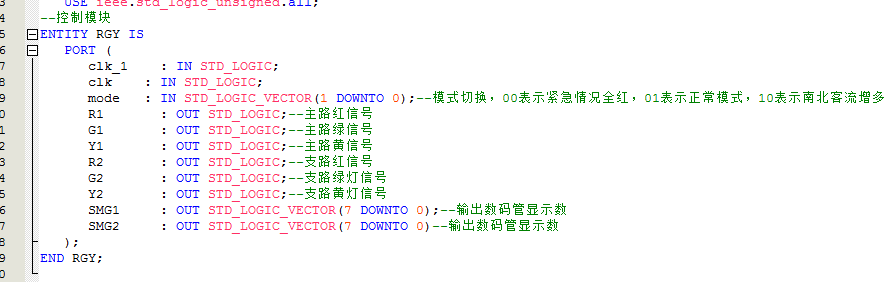

控制模块

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
   USE ieee.std_logic_arith.all;
--显示模块
ENTITY display IS
   PORT (
      clk  : IN STD_LOGIC;--50MHz
      SMG1    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--倒计时时间
      SMG2   : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--倒计时时间
      SEG  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
      SEL   : OUT STD_LOGIC_VECTOR(2 DOWNTO 0)--数码管位选
   );
END display;
ARCHITECTURE behavioral OF display IS

   SIGNAL SMG1_ten  : INTEGER := 0;
   SIGNAL SMG1_one  : INTEGER := 0;
   SIGNAL SMG2_ten : INTEGER := 0;
   SIGNAL SMG2_one : INTEGER := 0;
SIGNAL SMG1_int  : INTEGER := 0;
SIGNAL SMG2_int  : INTEGER := 0;

   SIGNAL display_data  : INTEGER := 0;
   SIGNAL select_num    : STD_LOGIC_VECTOR(31 DOWNTO 0) := "00000000000000000000000000000000";
   SIGNAL geshu         : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
BEGIN
   SMG1_int<=Conv_Integer(SMG1);--转为int类型
   SMG2_int<=Conv_Integer(SMG2);--转为int类型
   SMG1_ten <= SMG1_int / 10;--时间十位
   SMG1_one <= SMG1_int- SMG1_ten *10;--时间个位
   SMG2_ten <= SMG2_int / 10;--时间十位
   SMG2_one <= SMG2_int- SMG2_ten *10;--时间个位

代码文件（付费下载）：
