32 位带符号、无符号乘法器设计Verilog代码VIVADO仿真

名称：32 位带符号、无符号乘法器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

32 位带符号、无符号乘法器

了解 32 位带符号、无符号乘法器的实现原理

使用 Verilog 实现 32 位无符号乘法器和带符号乘法器

无符号乘法器功能为：将两个 32 位无符号数相乘，得到一个 64 位无符号数。

带符号乘法器功能为：将两个 32 带无符号数相乘，得到一个 64 位带符号数。将低 32 位存放在

专用寄存器 LO 中，高 32 位存放在寄存器 HI 中。执行乘法指令过程中不产生异常。本实验不允许使用行为级实现。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

无符号乘法器.doc

有符号乘法器.doc

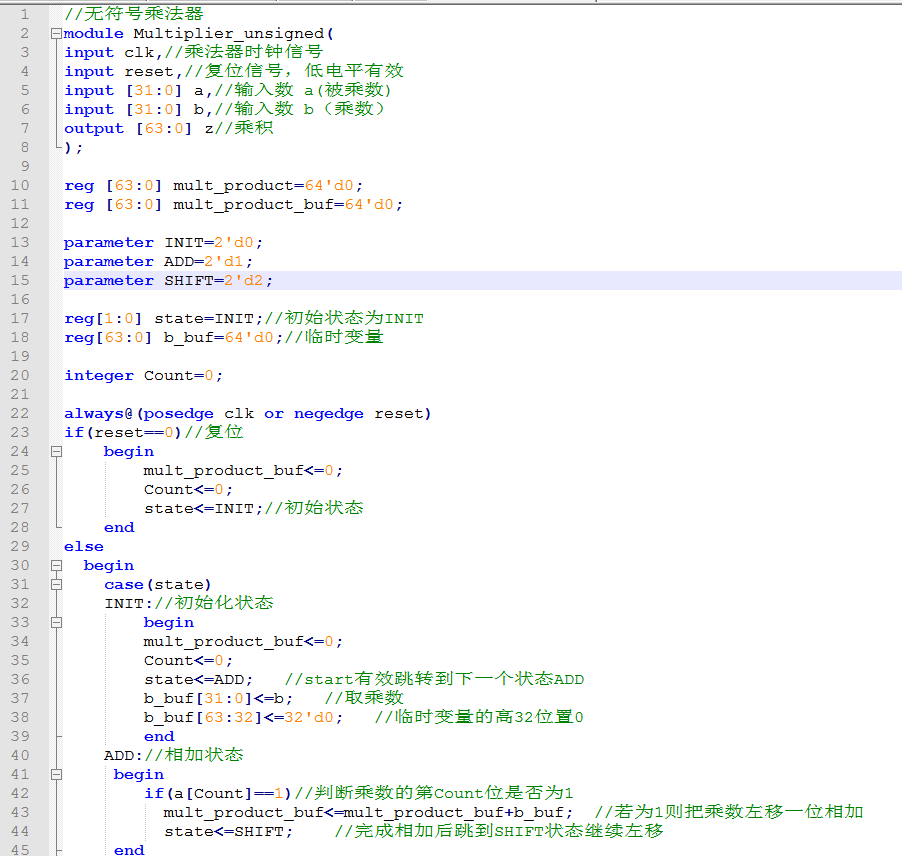

1. 设计代码

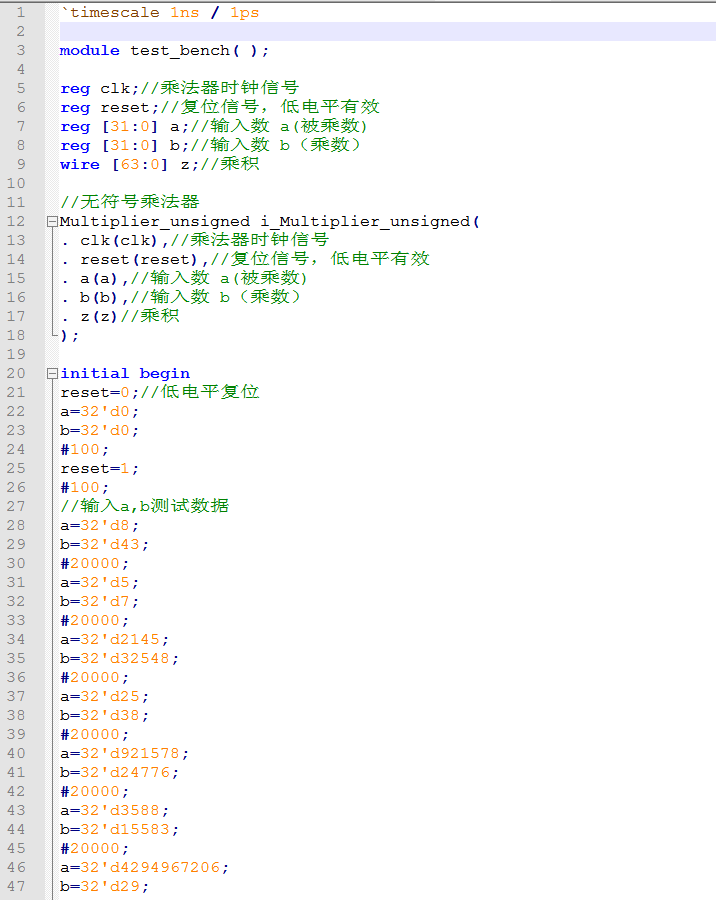

2. Testbench

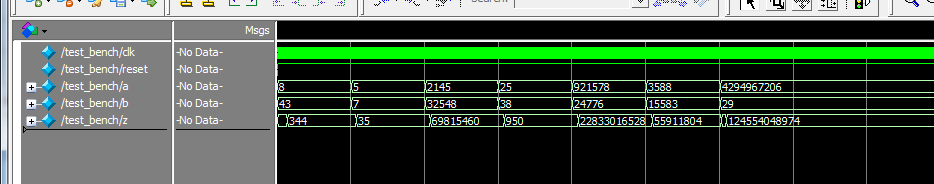

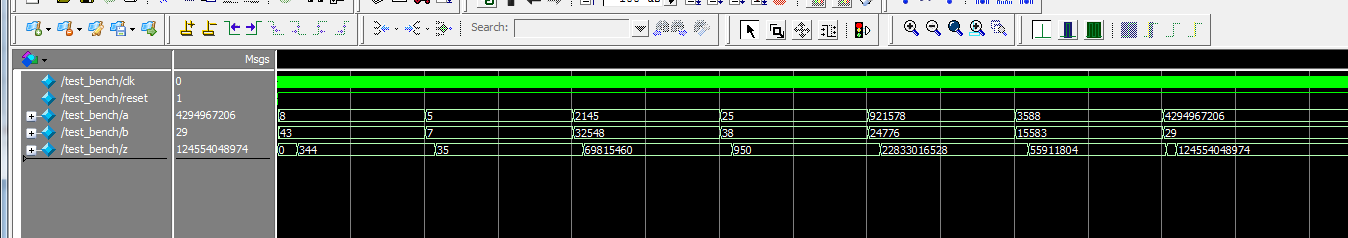

3. 仿真图

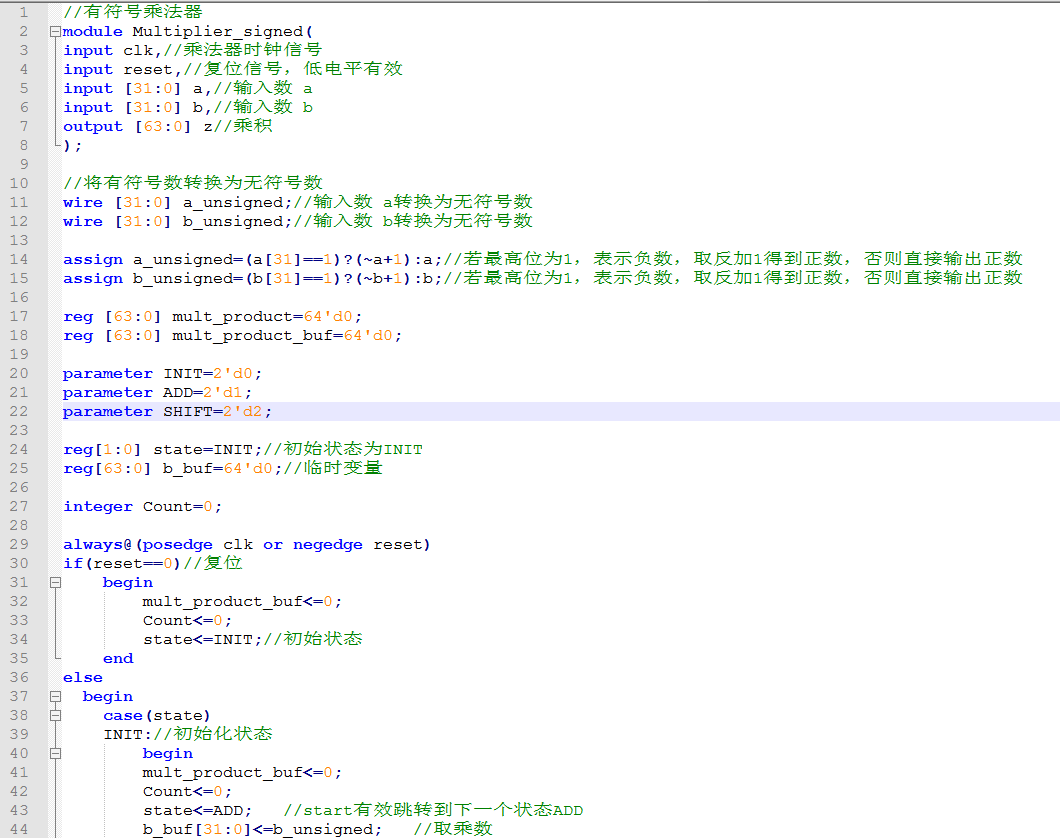

1. 设计代码

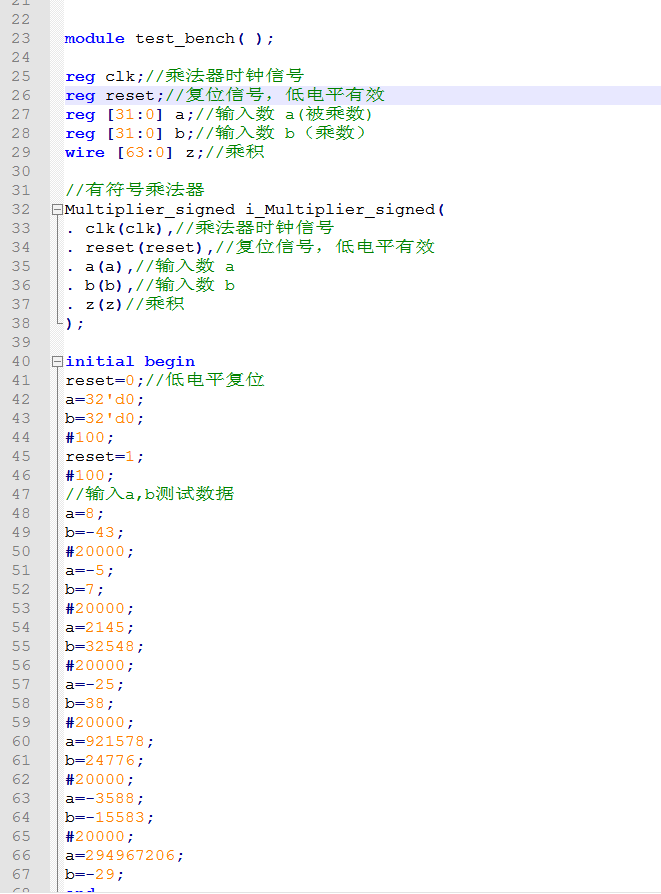

2. Testbench

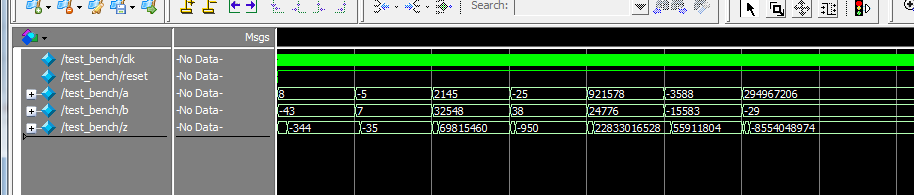

3. 仿真图

部分代码展示:

//无符号乘法器
module Multiplier_unsigned(
input clk,//乘法器时钟信号
input reset,//复位信号，低电平有效
input [31:0] a,//输入数 a(被乘数)
input [31:0] b,//输入数 b（乘数）
output [63:0] z//乘积
);
reg [63:0] mult_product=64'd0;
reg [63:0] mult_product_buf=64'd0;
parameter INIT=2'd0;
parameter ADD=2'd1;
parameter SHIFT=2'd2;
reg[1:0] state=INIT;//初始状态为INIT
reg[63:0] b_buf=64'd0;//临时变量
integer Count=0;
always@(posedge clk or negedge reset)
if(reset==0)//复位
begin
mult_product_buf<=0;
Count<=0;
state<=INIT;//初始状态
end
else
  begin
 case(state)
INIT://初始化状态
    begin
    mult_product_buf<=0;
    Count<=0;
state<=ADD;   //start有效跳转到下一个状态ADD
b_buf[31:0]<=b;   //取乘数
b_buf[63:32]<=32'd0;   //临时变量的高32位置0
end
ADD://相加状态
 begin
