串行并行数据转换模块设计Verilog代码VIVADO仿真

名称：串行并行数据转换模块设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

1、串行数据转换为并行数据

2、并行数据转换为串行数据

3、并行数据为8位

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

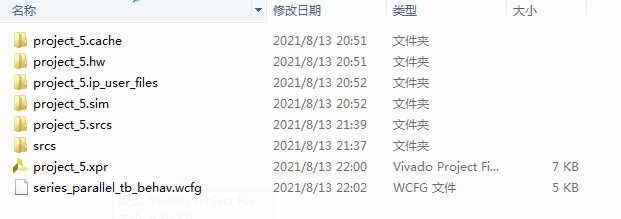

1. 工程文件

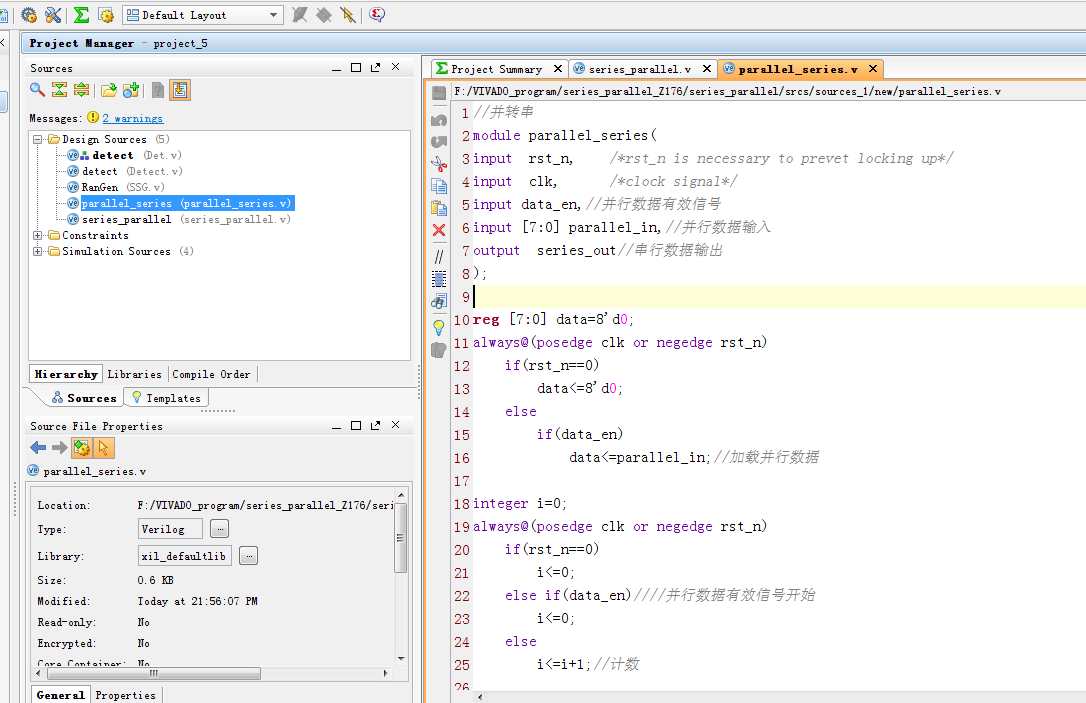

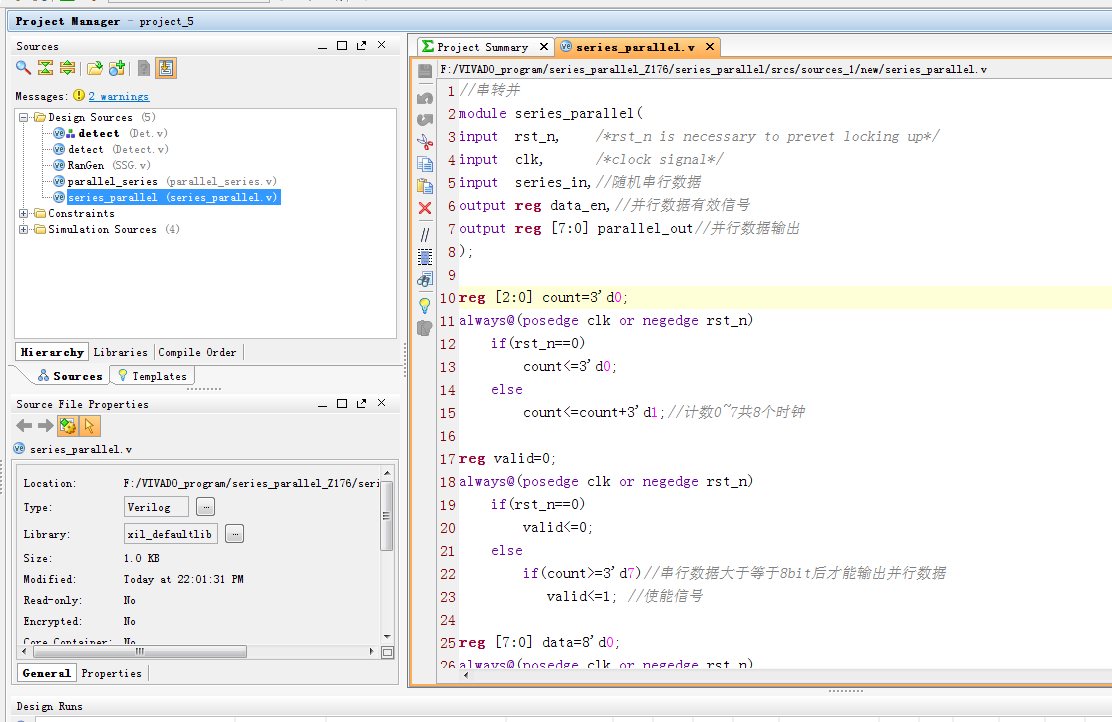

2. 程序文件

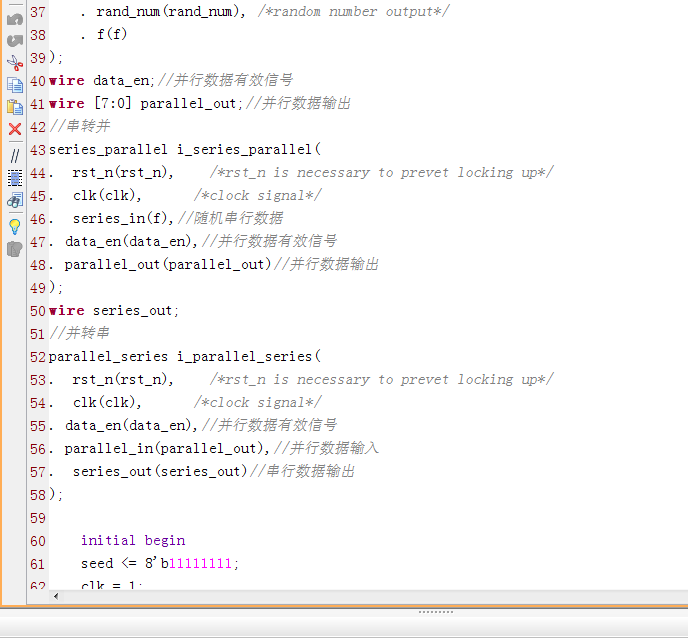

3. Testbench

4. 仿真图

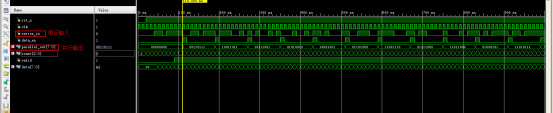

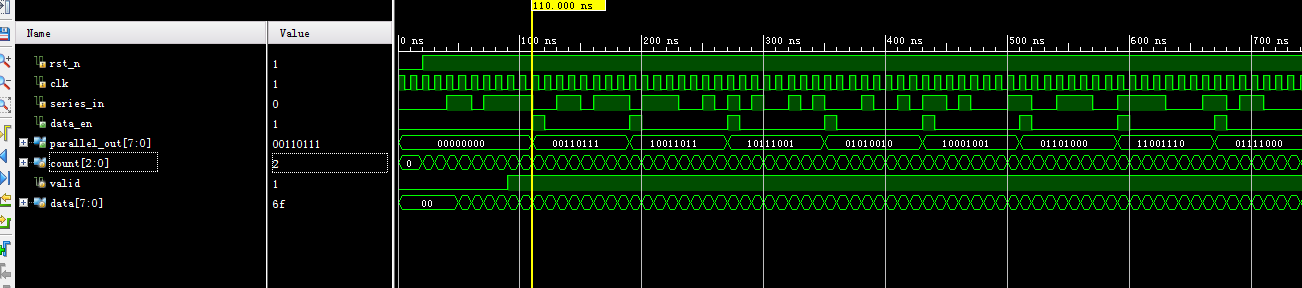

串转并仿真图

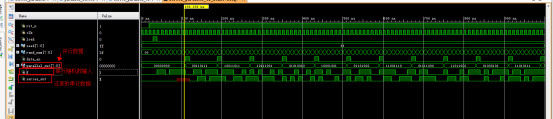

并转串仿真图

整体仿真图

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2021/08/08 16:36:01
// Design Name:
// Module Name: detect
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module detect(
input clk,
input x,
output reg z,
output  reg [7:0] Z
    );
    parameter  S0 =8'b0000000_01;
    parameter  S1 =8'b0000000_10;
    parameter  S2 =8'b0000001_00;
    parameter  S3 =8'b0000010_00;
    parameter  S4 =8'b0000100_00;
    parameter  S5 =8'b0001000_00;
    parameter  S6 =8'b0010000_00;
    parameter  S7 =8'b0100000_00;
    parameter  S8 =8'b1000000_00;
    reg [7:0] CS;
    reg [7:0] NS = S0;

        always @(posedge clk) begin
        CS <= NS;

    end

        always @(*) begin
            case(CS)
            S0: NS=(x==1)? S1:S0;
            S1: NS=(x==1)? S2:S0;
            S2: NS=(x==0)? S3:S2;
            S3: NS=(x==1)? S4:S0;
            S4: NS=(x==0)? S5:S2;
            S5: NS=(x==1)? S6:S0;
            S6: NS=(x==1)? S7:S0;
            S7: NS=(x==0)? S8:S2;
            S8: NS=(x==1)? S4:S0;
            default:   NS = S0;
            endcase


        end

        //根据现态或次态 输出
        always @(posedge clk) begin
            if(NS==S8)
                z<=1'b1;
            else
                z<=1'b0;
        end

代码文件（付费下载）：
