基于DDS的扫频仪设计VHDL代码Quartus仿真

名称：基于DDS的扫频仪设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

基于DDS的扫频仪设计

1、基于DDS原理设计扫频仪

2、自动控制正弦波频率由小变大循环扫频

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

模块仿真.doc

设计文档.doc

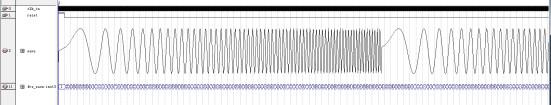

顶层模块仿真

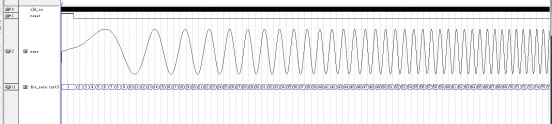

分频模块仿真

相位累加器模块

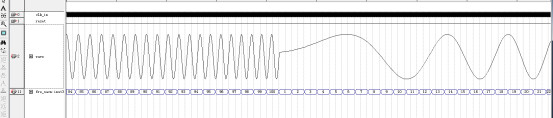

扫频控制模块

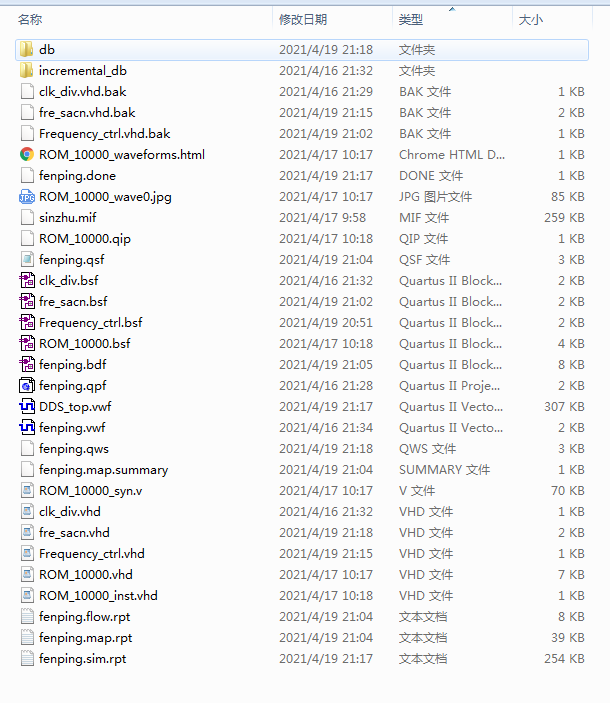

1. 工程文件

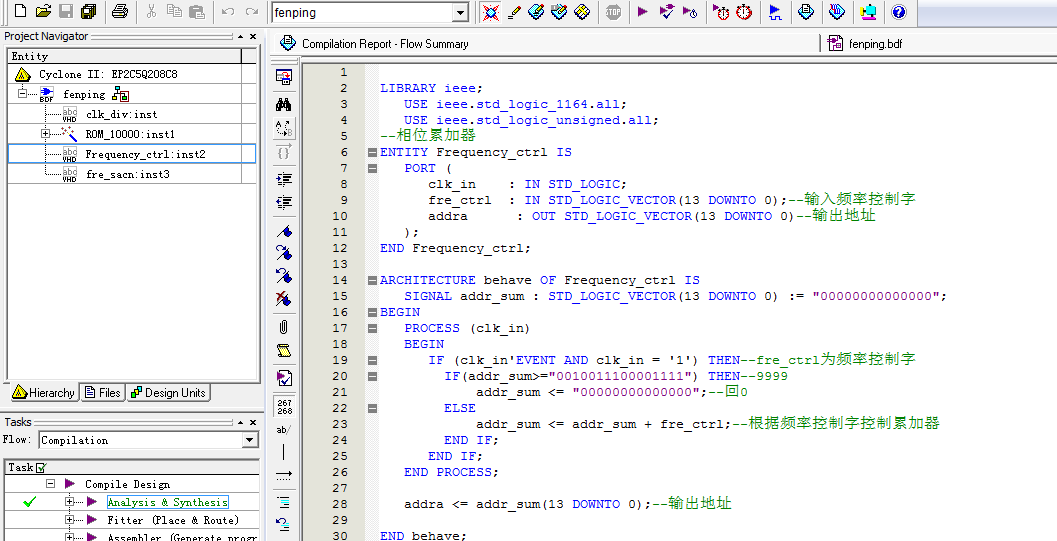

2. 程序文件

3. 程序编译

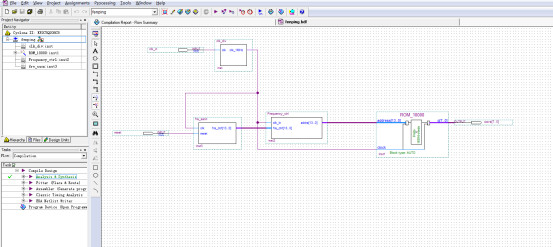

4. RTL图

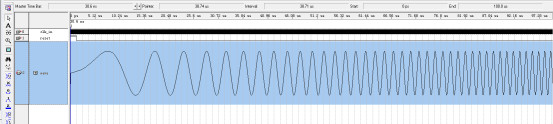

5. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--相位累加器
ENTITY Frequency_ctrl IS
   PORT (
      clk_in    : IN STD_LOGIC;
  fre_ctrl  : IN STD_LOGIC_VECTOR(13 DOWNTO 0);--输入频率控制字
      addra      : OUT STD_LOGIC_VECTOR(13 DOWNTO 0)--输出地址
   );
END Frequency_ctrl;
ARCHITECTURE behave OF Frequency_ctrl IS
   SIGNAL addr_sum : STD_LOGIC_VECTOR(13 DOWNTO 0) := "00000000000000";
BEGIN
   PROCESS (clk_in)
   BEGIN
      IF (clk_in'EVENT AND clk_in = '1') THEN--fre_ctrl为频率控制字
IF(addr_sum>="0010011100001111") THEN--9999
addr_sum <= "00000000000000";--回0
ELSE
addr_sum <= addr_sum + fre_ctrl;--根据频率控制字控制累加器
END IF;
      END IF;
   END PROCESS;
   addra <= addr_sum(13 DOWNTO 0);--输出地址

END behave;
