同步序列发生器设计VHDL代码Quartus仿真

名称：同步序列发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

同步序列发生器

1、根据预定义的序列（01010111，可自定义），串行输出序列

2、根据计数器，按顺序依次输出串行序列

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

同步序列设计_lys.doc

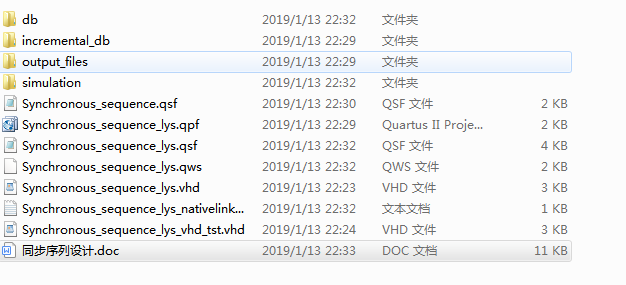

1.工程文件

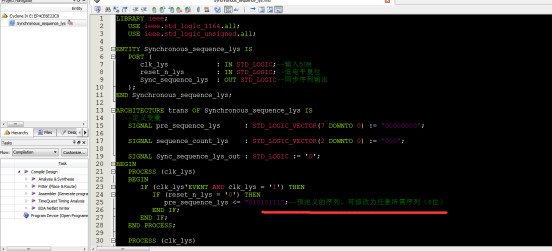

2.程序文件

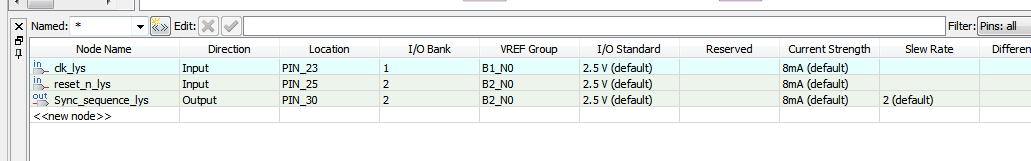

3.管脚分配

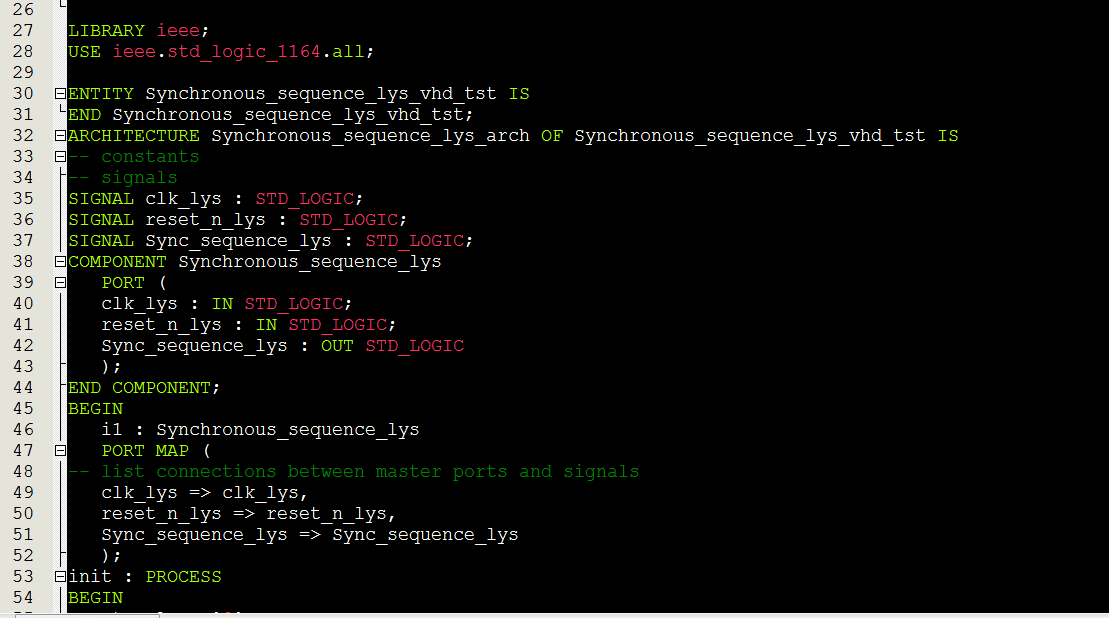

4.仿真测试文件

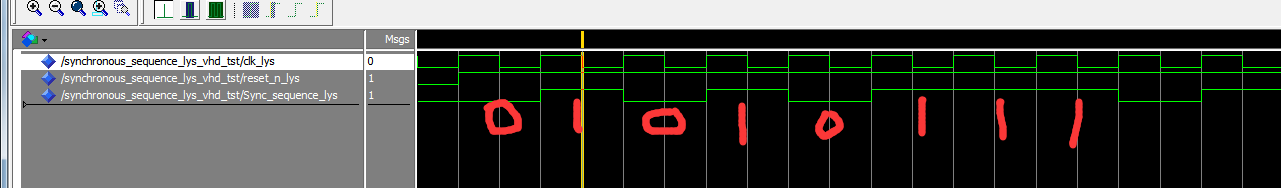

5.仿真图

输出为程序里预定义的序列01010111

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY Synchronous_sequence_lys IS
   PORT (
      clk_lys            : IN STD_LOGIC;--输入50M
      reset_n_lys        : IN STD_LOGIC;--低电平复位
      Sync_sequence_lys  : OUT STD_LOGIC--同步序列输出
   );
END Synchronous_sequence_lys;
ARCHITECTURE trans OF Synchronous_sequence_lys IS
  --定义变量
   SIGNAL pre_sequence_lys      : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";

   SIGNAL sequence_count_lys    : STD_LOGIC_VECTOR(2 DOWNTO 0) := "000";

   SIGNAL Sync_sequence_lys_out : STD_LOGIC := '0';
BEGIN
   PROCESS (clk_lys)
   BEGIN
      IF (clk_lys'EVENT AND clk_lys = '1') THEN
         IF (reset_n_lys = '0') THEN
            pre_sequence_lys <= "01010111";--预定义的序列，可修改为任意所需序列（8位）
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk_lys)
   BEGIN
      IF (clk_lys'EVENT AND clk_lys = '1') THEN
         IF (reset_n_lys = '0') THEN
            sequence_count_lys <= "000";
         ELSE
            sequence_count_lys <= sequence_count_lys + "001";--计数0~7，共8位
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk_lys)
   BEGIN
      IF (clk_lys'EVENT AND clk_lys = '1') THEN--同步时钟
         CASE sequence_count_lys IS--根据计数值，按顺序输出序列
            WHEN "000" =>
               Sync_sequence_lys_out <= pre_sequence_lys(7);--第7位
            WHEN "001" =>
               Sync_sequence_lys_out <= pre_sequence_lys(6);--第6位
            WHEN "010" =>
               Sync_sequence_lys_out <= pre_sequence_lys(5);--第5位
            WHEN "011" =>
               Sync_sequence_lys_out <= pre_sequence_lys(4);--第4位
            WHEN "100" =>
               Sync_sequence_lys_out <= pre_sequence_lys(3);--第3位
            WHEN "101" =>
               Sync_sequence_lys_out <= pre_sequence_lys(2);--第2位
            WHEN "110" =>
               Sync_sequence_lys_out <= pre_sequence_lys(1);--第1位
            WHEN "111" =>
               Sync_sequence_lys_out <= pre_sequence_lys(0);--第0位
            WHEN OTHERS =>
               Sync_sequence_lys_out <= '0';
         END CASE;
