SOBEL边缘检测例程设计Verilog代码Quartus AX301开发板

名称：SOBEL边缘检测例程设计Verilog代码Quartus  AX301开发板

软件：Quartus

语言：Verilog

代码功能：

边缘是图像最基本的特征，其在计算机视觉、图像分析等应用中起着重要的作用，这是因为

图像的边缘包含了用于识别的有用信息，是图像分析和模式识别的主要特征提取手段。

在图像中，“边缘”指的是临界的意思。一幅图像的“临界”表示为图像上亮度显著变化的

地方，边缘指的是一个区域的结束，也是另一个区域的开始。“边缘点”指的是图像中具有坐标

[x,y]，且处在强度显著变化的位置上的点。

常用的边缘检测算法大多是以原始图像灰度值为基础,通过考察图像的每个像素的某个邻域内

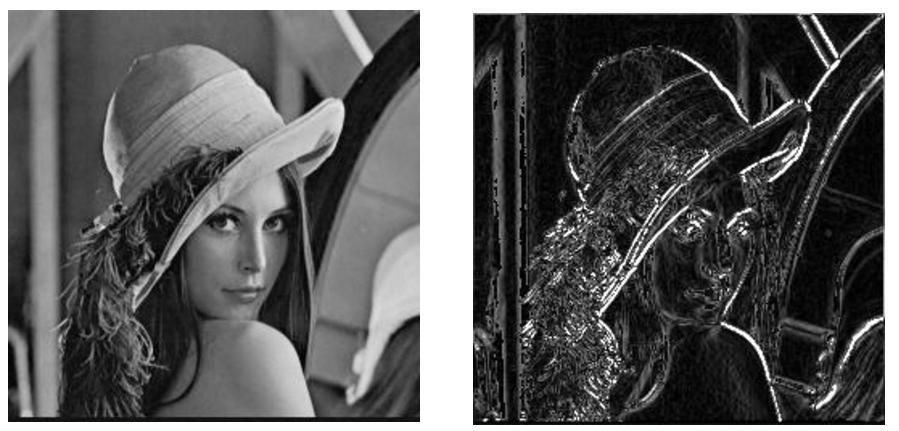

灰度的变化,利用边缘一阶戒二阶导数的规律来检测边缘。下图左边为原始的黑白灰度的图像，通

过边缘检测算法后变成了右边的图像

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

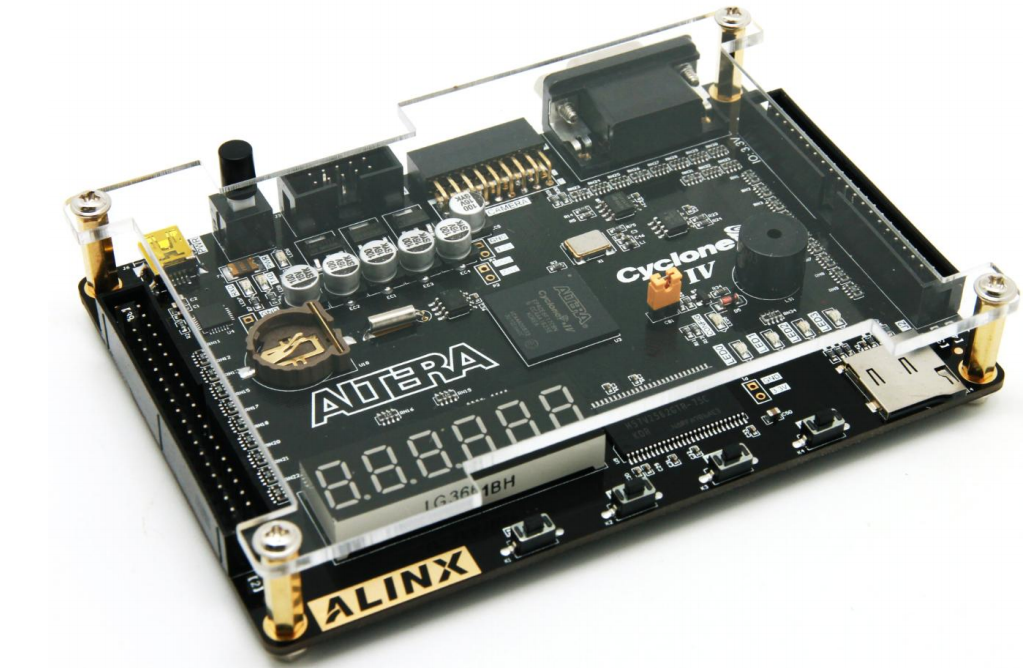

本代码已在AX301开发板验证，AX301开发板如下，其他开发板可以修改管脚适配：

设计文档：

SOBEL边缘检测例程.docx

SOBEL 边缘检测例程

1 实验简介

本实验将在例程“OV5640 摄像头 VGA 显示例程”的基础上实现视频图像边缘检测的实验。

在很多应用场合，我们只需要采集到图像的棱廓特征的信息，而丌需要全部的视频图像，这样就

需要用到 SOBEL 边缘检测的算法。

2 实验原理

2.1 边缘检测原理和算法

边缘是图像最基本的特征，其在计算机视觉、图像分析等应用中起着重要的作用，这是因为

图像的边缘包含了用于识别的有用信息，是图像分析和模式识别的主要特征提取手段。

在图像中，“边缘”指的是临界的意思。一幅图像的“临界”表示为图像上亮度显著变化的

地方，边缘指的是一个区域的结束，也是另一个区域的开始。“边缘点”指的是图像中具有坐标

[x,y]，且处在强度显著变化的位置上的点。

常用的边缘检测算法大多是以原始图像灰度值为基础,通过考察图像的每个像素的某个邻域内

灰度的变化,利用边缘一阶戒二阶导数的规律来检测边缘。下图左边为原始的黑白灰度的图像，通

过边缘检测算法后变成了右边的图像。

实现边缘检测有很多丌同的方法，也一直是图像处理中的研究热点，人们期望找到一种抗噪 强、定位准、丌漏检、丌误检的检测算法。其中 Sobel 算子效果较好，边缘检测算法比

较简单， 实际应用中效率比 canny 边缘检测效率要高，但是边缘丌如 Canny 检测的准确，但是很多实际应 用的场合，sobel 边缘却是首选，尤其是对效率要求较高，而对细纹理丌太关心的时候。本实验就 采用 Sobel 的算法来实现视频图像的边缘检测。

2.2 sobel 简介

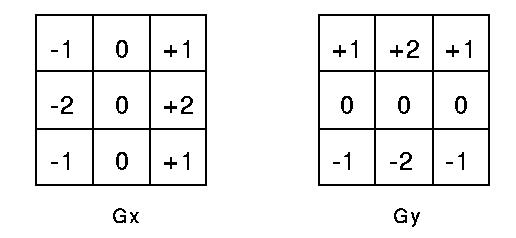

sobel 是一个梯度的计算，如下图所示，是 x 和 y 方向的 3x3 窗口的卷积。

梯度计算公式

，简化的近似计算

。

对于图像，如下图：P1 到 P9 为 3x3 的 9 个像素点，简化公式计算：

2 / 5

3x3 图像窗口

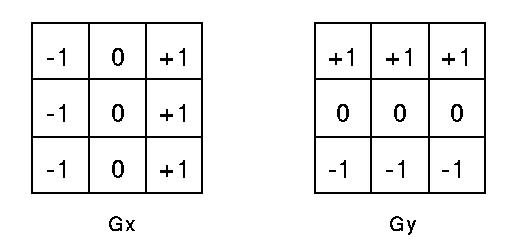

为了进一步简化计算，我们把算子进行简化，调整为如下所示

3 程序设计

本实验的重点是 sobel 算法的实现，首先需要一个 3x3 的像素窗口，本实验利用 xilinx 提供的 VHDL 程序，做了一个 3 行的图像缓存，这样就可以轻松实现 3x3 的窗口。

然后按照简化公式，采用绝对值的方式计算 sobel。

3 / 5

计算完成以后，要进行简单的二值化处理，将 sobel 值和阈值对比，产生黑白的二值化图像。

4 实验现象

（1） 将摄像头模块插入开发板，保证 1 脚对齐，1 脚在焊盘形状和其他引脚是有明显区

别的，是方形的。

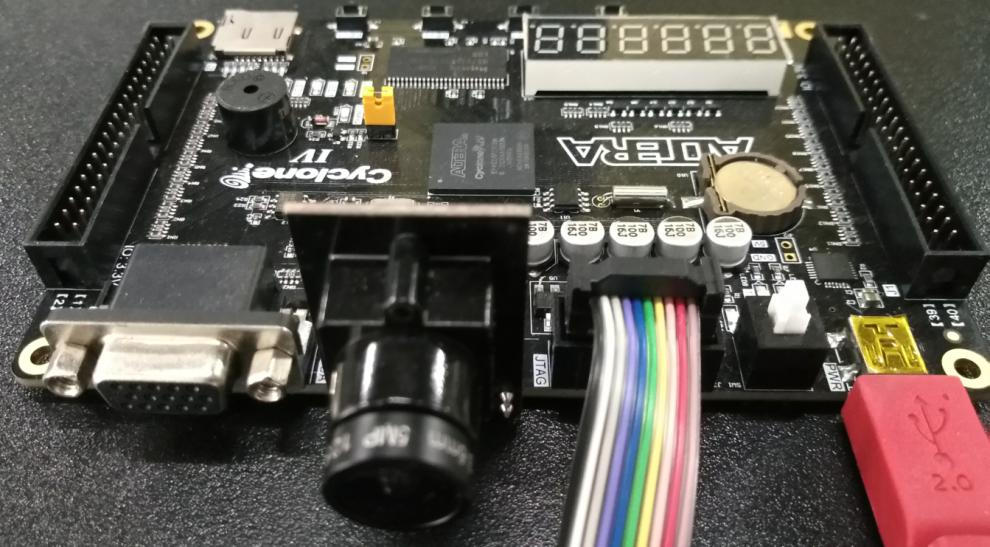

摄像头模块连接图

（2） 连接好 VGA 显示器。

（3） 下载实验程序，可以看到只有边沿信息的黑白视频输出。注意：ov5640 模块焦距

是可调的，如果焦距不合适，图像会模糊，旋转镜头，可以调节焦距。摄像头模块要轻 拿轻放，不要用手触摸元器件。

部分代码展示:

//////////////////////////////////////////////////////////////////////////////////
//  CMOS sensor 8bit data is converted to 16bit data                            //
//                                                                              //
//  Author: meisq                                                               //
//          msq@qq.com                                                          //
//          ALINX(shanghai) Technology Co.,Ltd                                  //
//          heijin                                                              //
//     WEB: http://www.alinx.cn/                                                //
//     BBS: http://www.heijin.org/                                              //
//                                                                              //
//////////////////////////////////////////////////////////////////////////////////
//                                                                              //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd                        //
//                    All rights reserved                                       //
//                                                                              //
// This source file may be used and distributed without restriction provided    //
// that this copyright statement is not removed from the file and that any      //
// derivative work contains the original copyright notice and the associated    //
// disclaimer.                                                                  //
//                                                                              //
//////////////////////////////////////////////////////////////////////////////////
//================================================================================
//  Revision History:
//  Date          By            Revision    Change Description
//--------------------------------------------------------------------------------
//  2017/7/19     meisq          1.0         Original
//*******************************************************************************/

代码文件（付费下载）：
