病房呼叫系统设计VHDL代码Quartus仿真

名称：病房呼叫系统设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

基于VHDL语言和CPLD/FPGA,设计一个病房呼叫系统。病房呼叫系统是

患者在医护人员远离病房时向医护人员发岀求救信号的一种装置。在FPGA的

基础上,开发出病房呼叫系统控制器,能够有效提高患者就诊速率,既方便了    病房患者,又方便了医生护士。采用数字系统自顶向下的设计方法。利用VHDL语言进行设计,设计结果用 Quartus软件仿真。设计结果也可CPLD/FPGA器件实现,提高动手能力及工程实践能力。

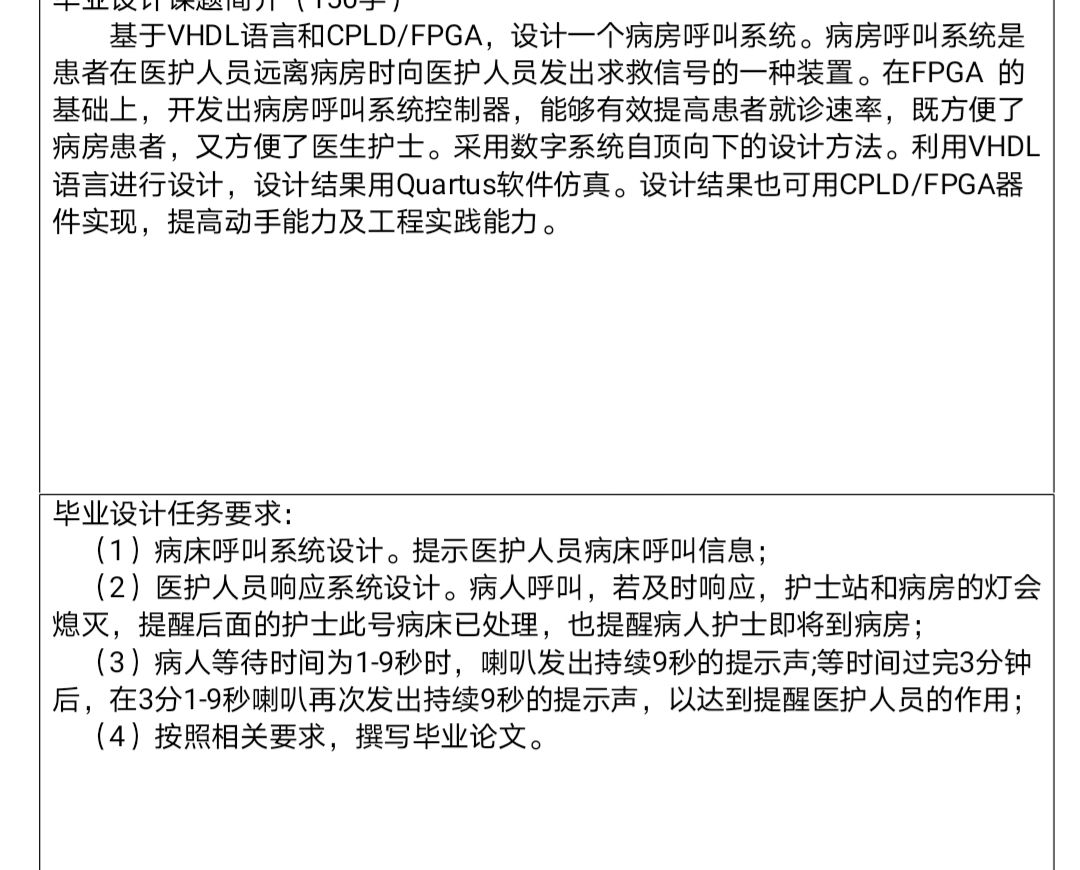

毕业设计任务要求

(1)病床呼叫系统设计。提示医护人员病床呼叫信息

(2)医护人员响应系统设计。病人呼叫,若及时响应,护士站和病房的灯会熄灭,提醒后面的护士此号病床已处理,也提醒病人护士即将到病房;

(3)病人等待时间为19秒时,喇叭发出持续9秒的提示声等时间过完3分钟后,在3分19秒喇叭再次发岀持续9秒的提示声,以达到提醒医护人员的作用

(4)按照相关要求,撰写毕业论文。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

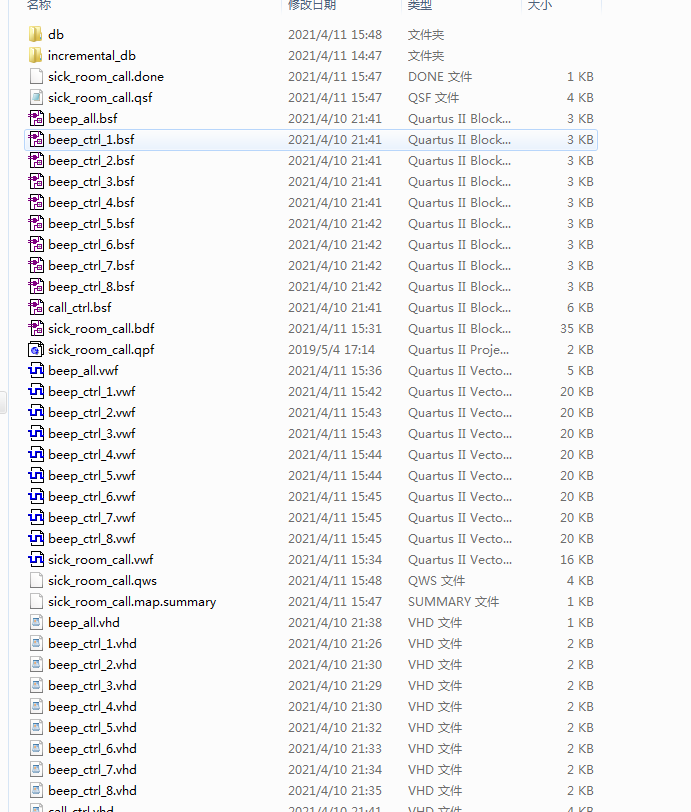

1. 工程文件

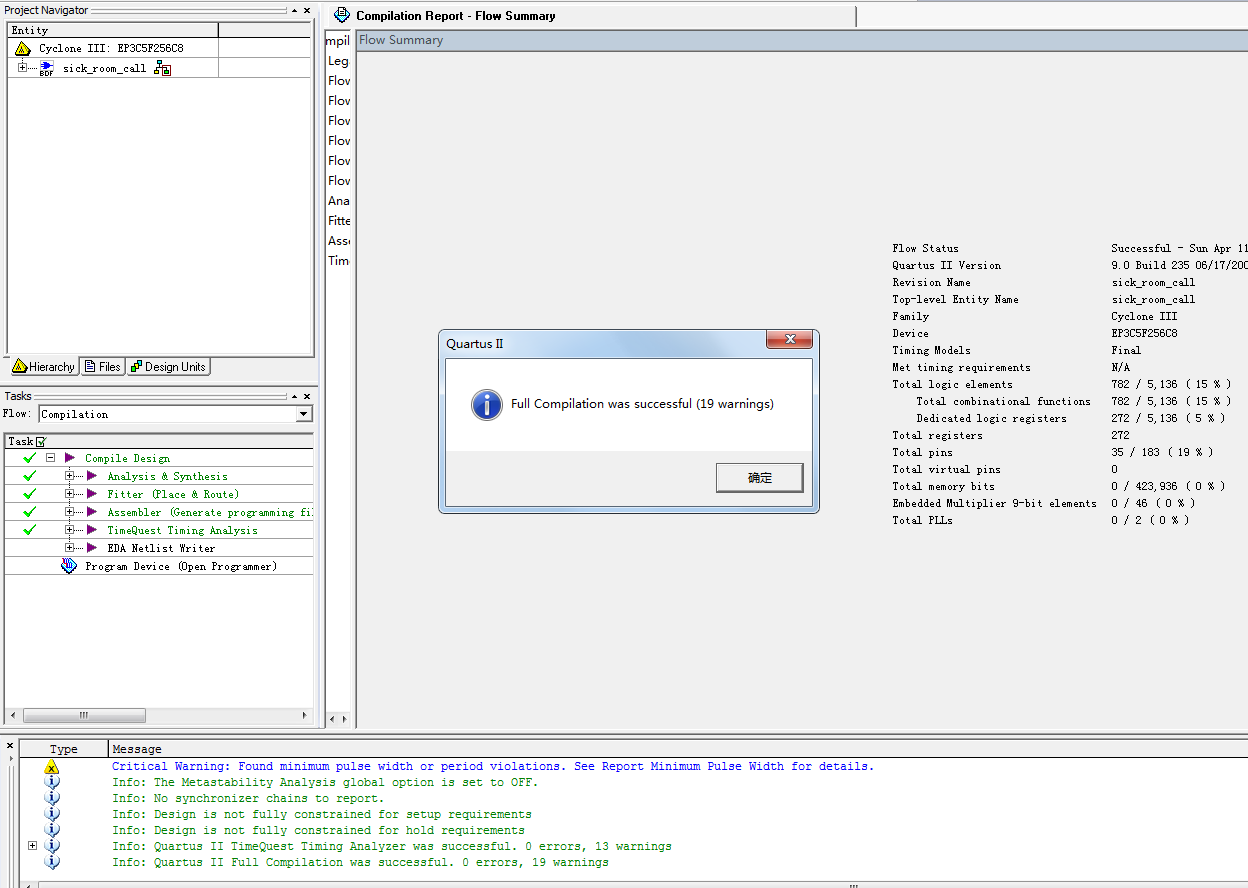

QuartusII 9.0

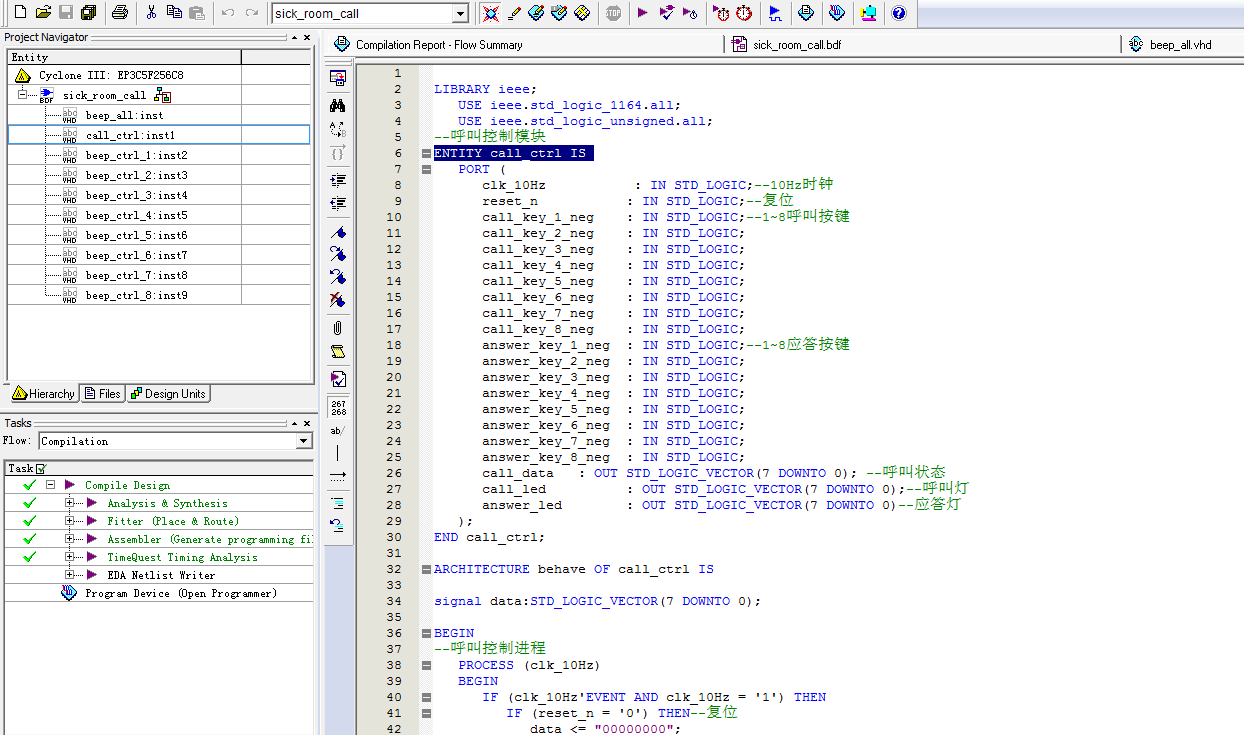

2. 程序文件

3. 程序编译

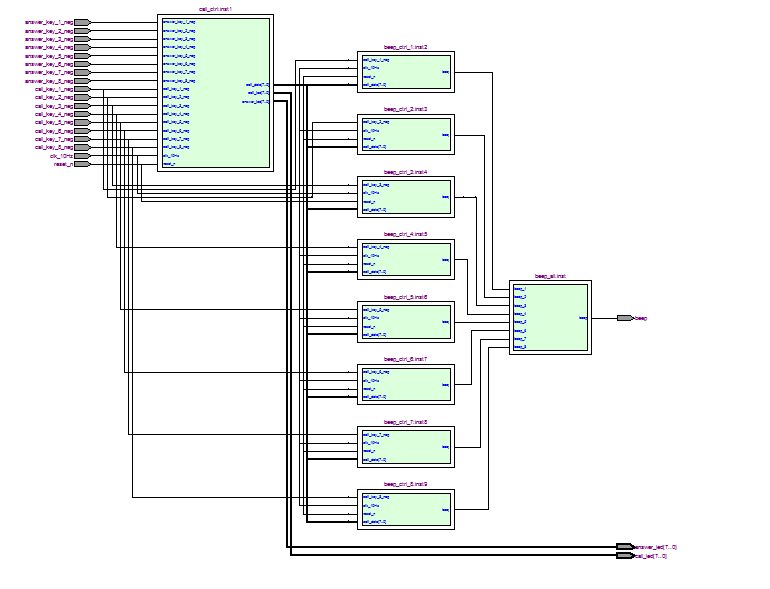

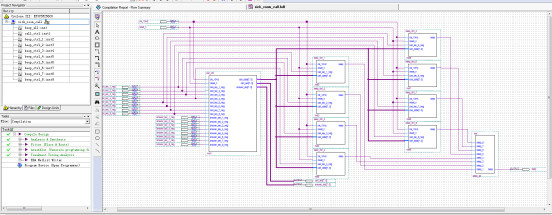

4. RTL图

5. 仿真图

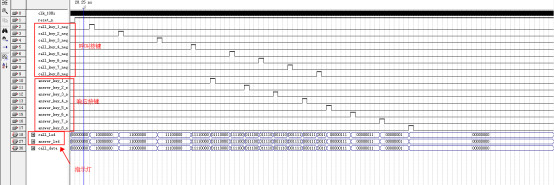

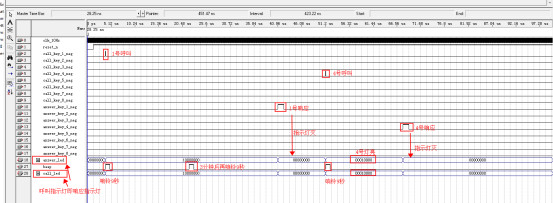

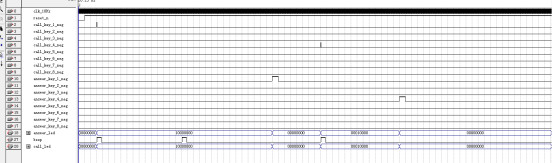

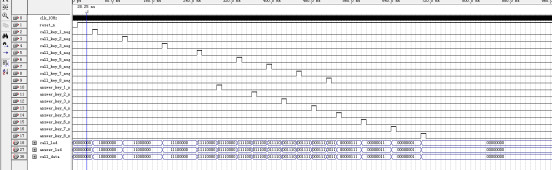

整体仿真图
