智能饮水机设计VHDL代码Quartus仿真

名称：智能饮水机设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

设计智能饮水机要求实现以下功能：

控制模块：实现对水温的控制。设置不同加热模式，沏茶、冲咖啡、泡牛奶等多个功能；设置保温模式，限制水反复加热的次数，若水反复加热次数超过上限值，放掉现有加热容器内的水重新加生水进去；若是生水直接加温到给定温度，必须是水烧开以后的水温，若是滚沸后的开水，则将温度直接下降或上升到给定温度。

节能模块：当水温达到预置温度后，半个小时内无人使用，暂停给水加热，有人用水，则恢复到上一时刻的设置状态；当水温达到预置温度后，一个小时内无人使用，暂停给水加热，有人用水，则除保持水反复加热的次数外，其他设置恢复初试状态。

显示模块：现有的水温、设置的水温；水加热的次数；加热的具体模式、保温模式。

采用50MHZ时钟源的FPGA芯片，使用VHDL语言编程。Quartus9.0版本

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

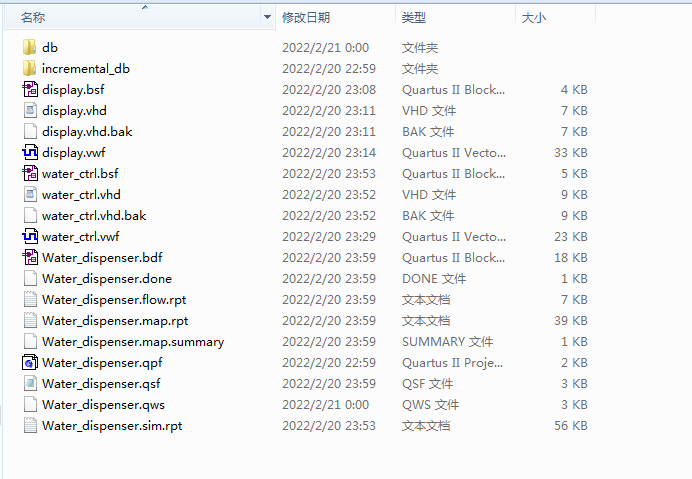

1. 工程文件

2. 程序文件

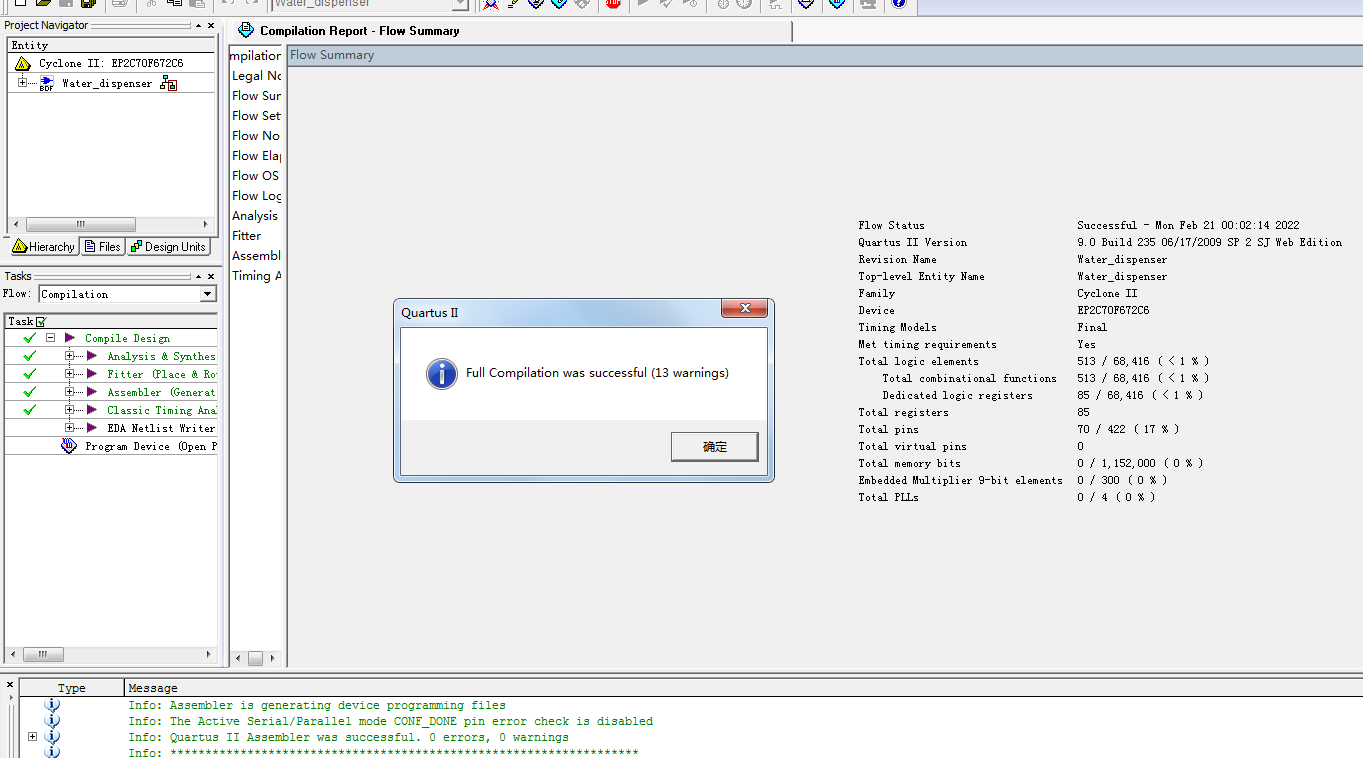

3. 程序编译

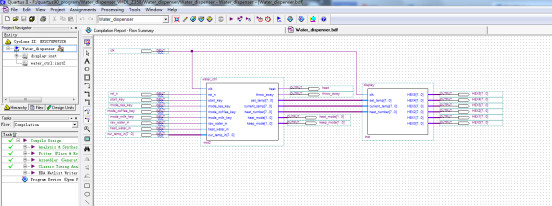

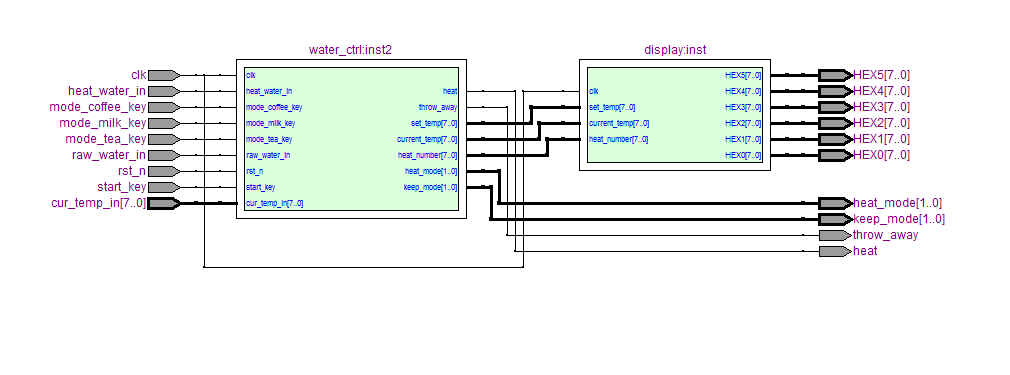

4. RTL图

状态图

5. 仿真图

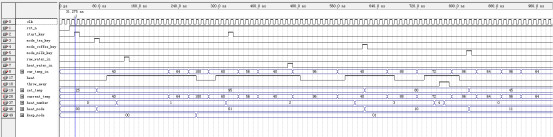

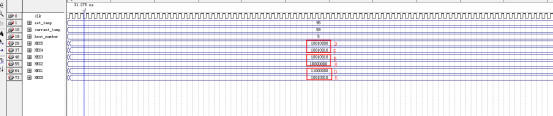

饮水机控制模块仿真

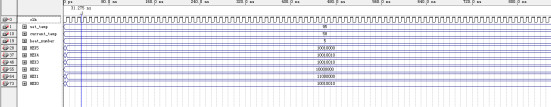

显示模块仿真

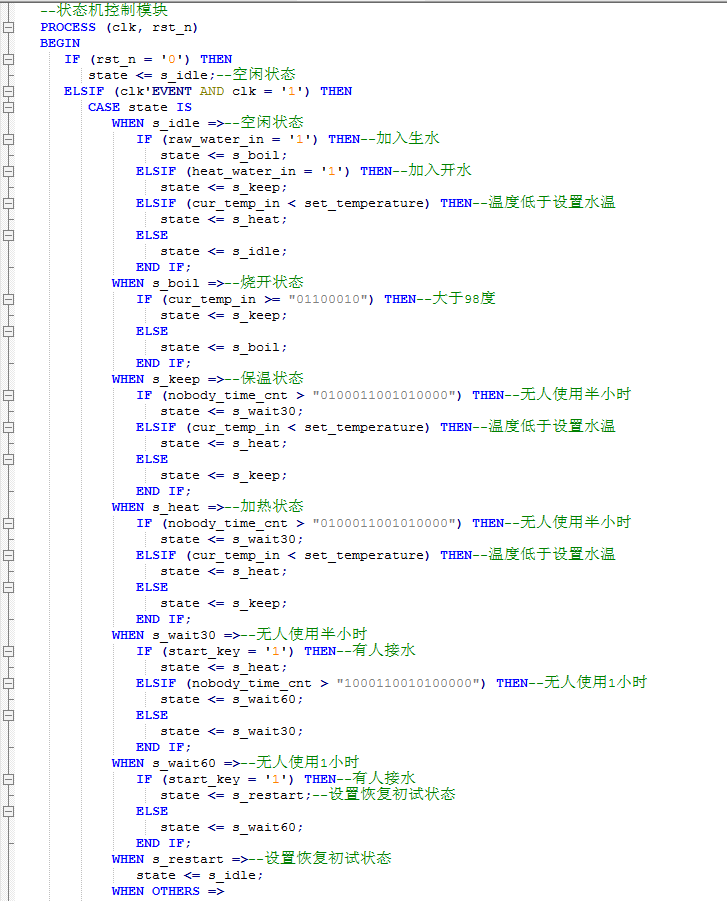

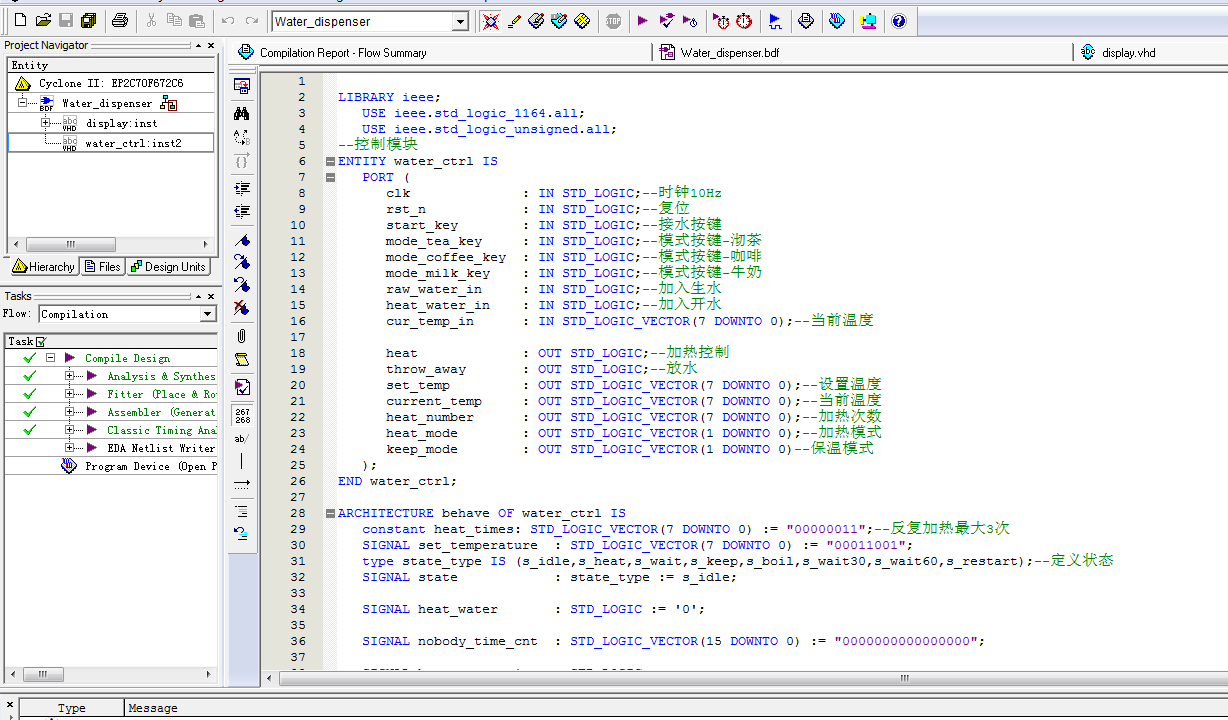

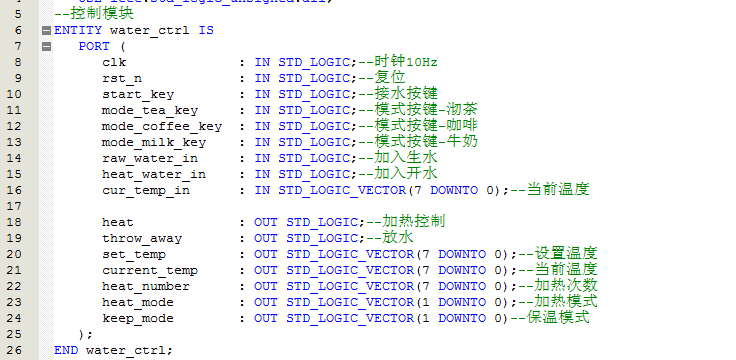

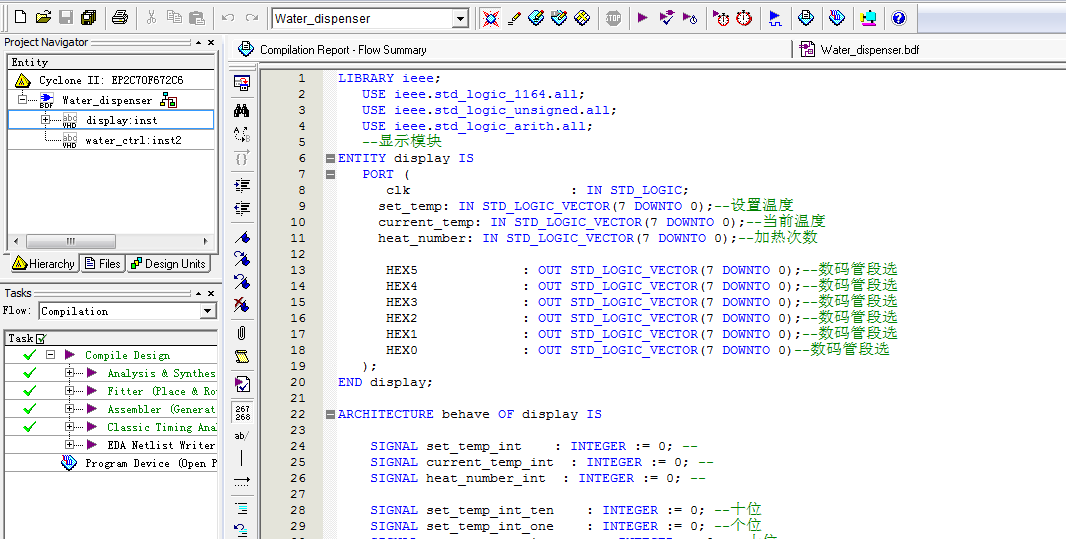

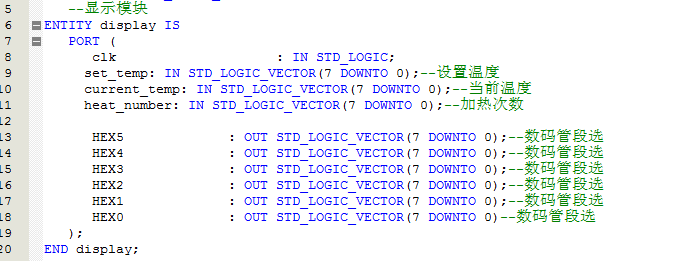

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--分频模块，分频到10Hz
ENTITY fenping IS
   PORT (
      clk_50M    : IN STD_LOGIC;
      clk_10Hz    : OUT STD_LOGIC--10Hz
   );
END fenping;
ARCHITECTURE behave OF fenping IS
   SIGNAL time_count       : STD_LOGIC_VECTOR(31 DOWNTO 0) := "00000000000000000000000000000000";
BEGIN
--分频
   PROCESS (clk_50M)
   BEGIN
      IF (clk_50M'EVENT AND clk_50M = '1') THEN
         IF (time_count = "00000000010011000100101101000000") THEN--5000000
            time_count <= "00000000000000000000000000000000";
            clk_10Hz <= '1';
         ELSE
            time_count <= time_count + "00000000000000000000000000000001";--计数
            clk_10Hz <= '0';
         END IF;
      END IF;
   END PROCESS;


END behave;
